1 Nowy projekt
Uruchommy IDEA StatiCa, przejdźmy do zakładki Concrete i wybierzmy aplikację RCS.
Rozpocznij od kliknięcia pozycji menu Utwórz nowy projekt.
Następnie pozostaw domyślne ogólne ustawienia Eurokodu i wybierz typ przekroju zbrojony oraz typ elementu belka.
2 Projektowanie
Tworzony jest nowy projekt, w którym wprowadzasz przekrój teowy i ustawiasz jego wymiary.
Teraz zmieńmy klasę betonu na C30/37.
Kontynuuj w Design member i dezaktywuj Karbonatyzację w zakładce Dane elementu.
Przejdź do Sił wewnętrznych, gdzie wprowadzasz wartości obliczeniowe sił wewnętrznych.
Kontynuujmy z wprowadzaniem Zbrojenia. Najlepszą opcją w przypadku przekrojów prostokątnych, teowych i dwuteowych jest użycie szablonu. Dostosuj jego właściwości zgodnie ze zrzutem ekranu. Należy zauważyć, że program automatycznie oblicza minimalną wymaganą liczbę prętów o proponowanej średnicy przy założeniu efektywnej wysokości „d" i ramienia sił „z". Po zmianie średnicy i kliknięciu przelicz, liczby zostaną dostosowane tak, aby spełnić warunki sprawdzenia. Aby zachować zasady konstruowania, wprowadź jeden pręt po każdej stronie środnika.
4 Sprawdzenie
Aby uruchomić sprawdzenia, kliknij Bieżące. Najszybszym sposobem upewnienia się, że element spełni warunki sprawdzenia, jest spojrzenie na prawą stronę ekranu i sprawdzenie podsumowania wszystkich weryfikacji. W tym przykładzie widać, że sprawdzenia ścinania i interakcji nie są spełnione. Jest to konsekwencja zastosowania dokładnych obliczeń zamiast założeń dotyczących ramienia sił.
Przejdźmy do Wyników, aby zbadać szczegółowe wyniki sprawdzeń SGN i SGU. W pierwszej kolejności należy rozwiązać problem sprawdzenia ścinania w zakładce Ścinanie. Aby poprawić wartość sprawdzenia ścinania, można spróbować zmienić kąt nachylenia krzyżulca ukośnego (domyślny kąt krzyżulca ukośnego wynosi 45 stopni).
Teraz możemy zmienić kąt krzyżulca ściskanego z 45° na 40° zgodnie z EN 1992-1-1 6.2.3.
Wszystkie sprawdzenia są spełnione. Możesz je przeglądać, przełączając zakładki.
5 Raport
Na koniec przejdź do zakładki Raport. IDEA StatiCa oferuje w pełni konfigurowalny raport do wydrukowania lub zapisania w edytowalnym formacie.
Zaprojektowałeś, zoptymalizowałeś i wykonałeś sprawdzenie normowe żelbetowego przekroju teowego zgodnie z Eurokodem w IDEA StatiCa RCS.
- Prestressed concrete
- Reinforced concrete
- Concrete
- Tutorials
Projektowanie konstrukcyjne zespolonego przekroju betonowego w RCS (EN)
Czytaj więcej
- Concrete
- Prestressed concrete
- Tutorials
Obliczenia konstrukcyjne sprężonego przekroju dwuteowego (EN)
Czytaj więcej
- Concrete
- Reinforced concrete
- Prestressed concrete
- Tutorials

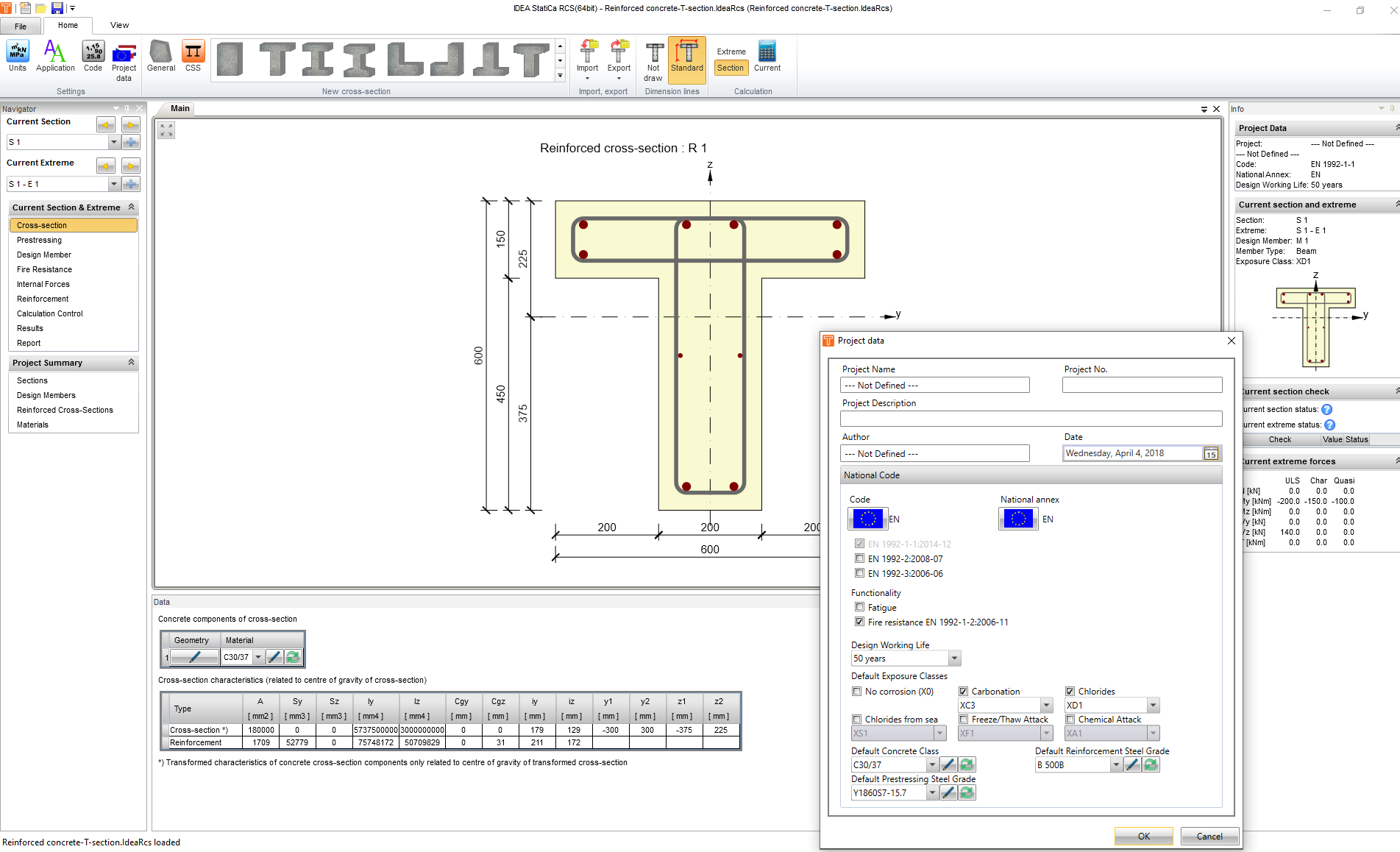

Projektowanie konstrukcyjne konstrukcji betonowych z uwzględnieniem odporności ogniowej (EN)
