De normtoetsing van een staalplaat in de applicaties Connection en Member volgt de Eurocode EN 1993-1-5 App. C, Par. C8, Noot 1. Dit is ook goed toepasbaar en geverifieerd voor andere normen en standaarden (zoals AISC 360, etc.). Lees de documenten over de normtoetsing van componenten per nationale norm.

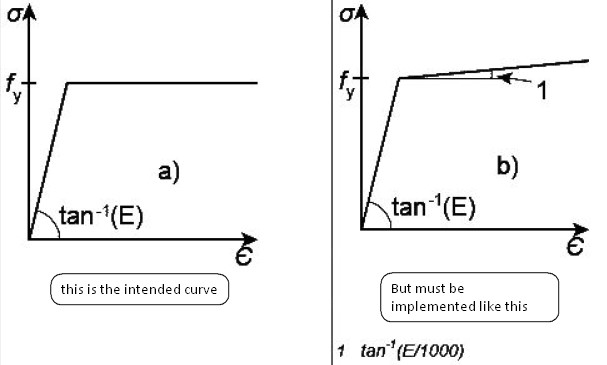

Het belangrijkste punt is dat de grens van de capaciteit van de staalplaat niet de vloeigrens is (bijv. 355 MPa voor staalmateriaal S355) maar de 5% plastische rek. Dit is samengevat in de volgende afbeelding afkomstig uit Figuur C.2 van EN 1993-1-5 App. C, die de hellende bovenste tak van het werkingsdiagram van constructiestaal toont (helling tan-1 E/1000).
Dit kan leiden tot spanningen in platen die de vloeigrens overschrijden, terwijl de normtoetsing toch wordt doorstaan. Als resultaat geeft dit een extra capaciteit voor de analysemodellen en daarmee materiaalbesparingen.

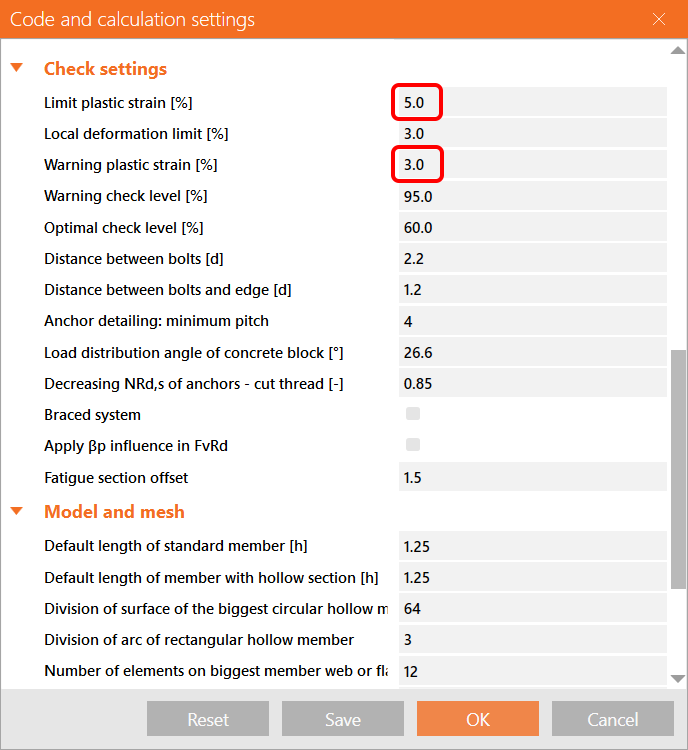

Als u de plastische grensrek van een staalmateriaal wilt verlagen of uw model wilt beperken tot uitsluitend elastisch gedrag, kunt u dit aanpassen in de Code setup door de Limit plastic strain en Warning plastic strain te wijzigen naar de waarde 0.
Opmerking: Standaard is het maatgevende criterium van de toetsing de rekgrens van 5%. Als uw model aan deze eis voldoet, hoeft u de spanningen niet te controleren, maar ze worden wel gepresenteerd in het resultatenoverzicht voor de volledigheid.
