Eurocode
Ankertype: Recht
Melding:

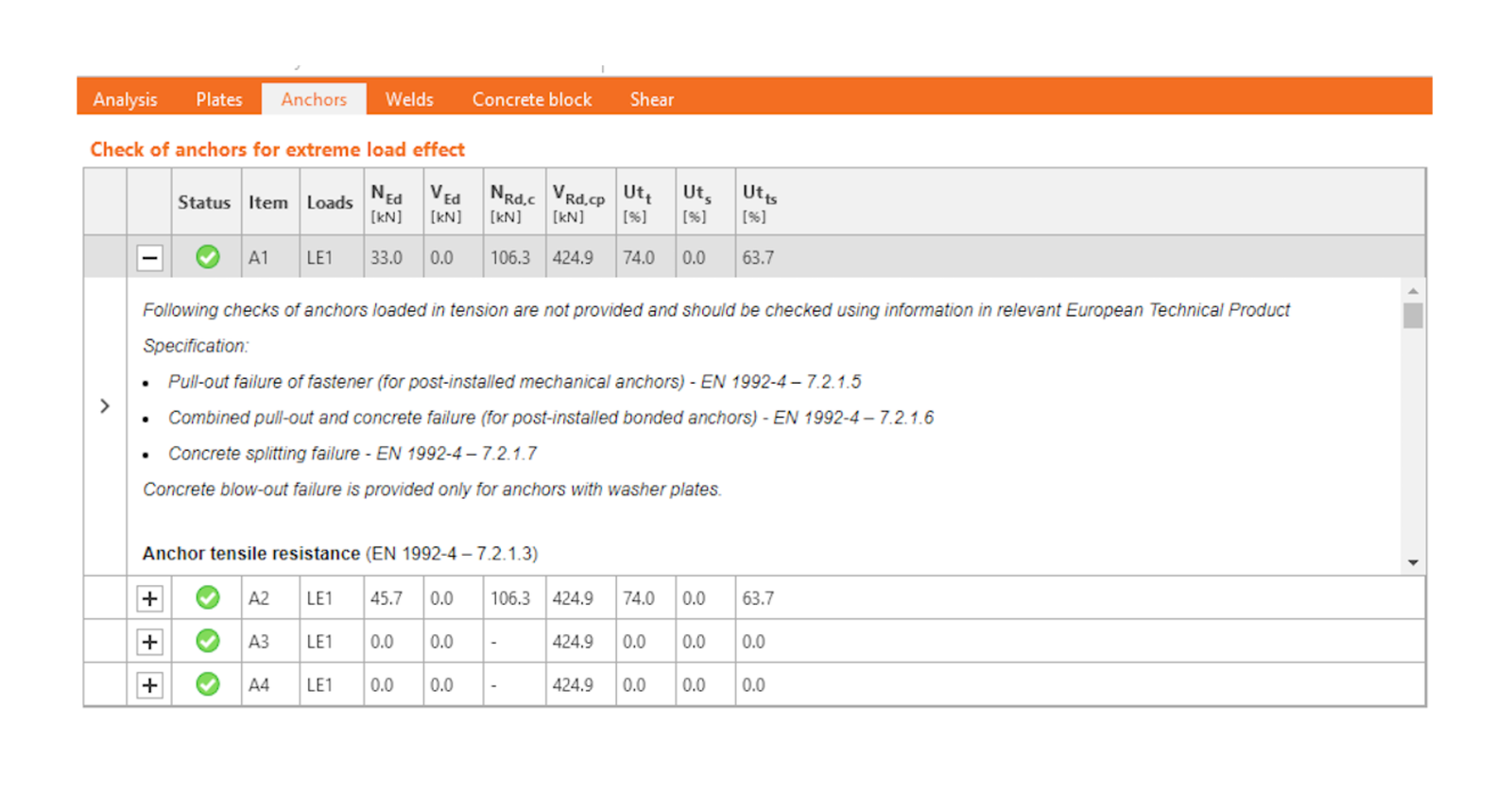

De volgende normtoetsingen van ankers belast op trek worden niet uitgevoerd en dienen te worden gecontroleerd aan de hand van de informatie in de relevante Europese Technische Productspecificatie:
- Uittrektrek van het bevestigingsmiddel (voor achteraf aangebrachte mechanische ankers) – EN 1992-4, Art. 7.2.1.5,
- Gecombineerd uittrekken en bezwijken van het beton (voor achteraf aangebrachte gelijmde ankers) – EN 1992-4, Art. 7.2.1.6,
- Splijten van beton – EN 1992-4, Art. 7.2.1.7.
Uitbraak van beton wordt alleen gecontroleerd voor ankers met ankerplaten.
Ankertype: Ankerplaat
Melding:
Splijten van beton dient te worden bepaald conform EN 1992-4, Art. 7.2.1.7. De informatie uit de relevante Europese Technische Productspecificatie ontbreekt.
AISC (LRFD)
Ankertype: Recht
Melding:
De volgende normtoetsingen van ankers belast op trek worden niet uitgevoerd en dienen te worden gecontroleerd aan de hand van de informatie in de relevante Technische Productspecificatie (gebaseerd op het 5%-fractiel van proeven uitgevoerd en beoordeeld conform ACI 355.2):
- Uittrekken van het bevestigingsmiddel (voor achteraf aangebrachte mechanische ankers) – ACI 318-19: 17.6.3,
- Hechtsterkte van lijmanker (voor achteraf aangebrachte gelijmde ankers) – ACI 318-19: 17.6.5,
- Splijten van beton tijdens installatie dient te worden beoordeeld conform de eisen van ACI 355.2.
Uitbraak van beton wordt alleen gecontroleerd voor ankers met ankerplaten.
Ankertype: Ankerplaat
Melding:
Splijten van beton tijdens installatie wordt niet gecontroleerd en dient te worden beoordeeld conform de eisen van ACI 355.2.
CSA
Ankertype: Recht
Melding:
De volgende normtoetsingen van ankers belast op trek worden niet uitgevoerd en dienen te worden gecontroleerd aan de hand van de informatie in de relevante Technische Productspecificatie (gebaseerd op het 5%-fractiel van proeven):
- Uittrekken van het bevestigingsmiddel (voor achteraf aangebrachte mechanische ankers) – CSA A23.3-14: D.6.3,
- Hechtsterkte van lijmanker (voor achteraf aangebrachte gelijmde ankers) – CSA A23.3-14: D.6.5.
Uitbraak van beton wordt alleen gecontroleerd voor ankers met ankerplaten. Ankers dienen te voldoen aan de vereiste randafstanden, tussenafstanden en dikten om splijtend bezwijken te voorkomen conform CSA A23.3-14: D.9.
Ankertype: Ankerplaat
Melding:
Ankers dienen te voldoen aan de vereiste randafstanden, tussenafstanden en dikten om splijtend bezwijken te voorkomen conform CSA A23.3-14: D.9.
AS
Ankertype: Recht
Melding:
De volgende normtoetsingen van ankers belast op trek worden niet uitgevoerd en dienen te worden gecontroleerd aan de hand van de informatie in de relevante Technische Productspecificatie (beproeving conform AS 5216:2018: Bijlage A):
- Uittrekken van het bevestigingsmiddel (voor achteraf aangebrachte mechanische ankers) – AS 5216:2018: 6.2.4,
- Gecombineerd uittrekken en betonkegel bezwijken (voor achteraf aangebrachte gelijmde ankers) – AS 5216:2018: 6.2.5,
- Splijten van beton – AS 5216:2018: 6.2.6.
Uitbraak van beton wordt alleen gecontroleerd voor ankers met ankerplaten.
Ankertype: Ankerplaat
Melding:
Splijten van beton dient te worden bepaald conform AS 5216:2018: 6.2.6. De informatie uit de relevante Technische Productspecificaties (beproeving conform AS 5216:2018: Bijlage A) ontbreekt.
Beschikbaar in de edities IDEA StatiCa Steel en IDEA StatiCa Complete.
