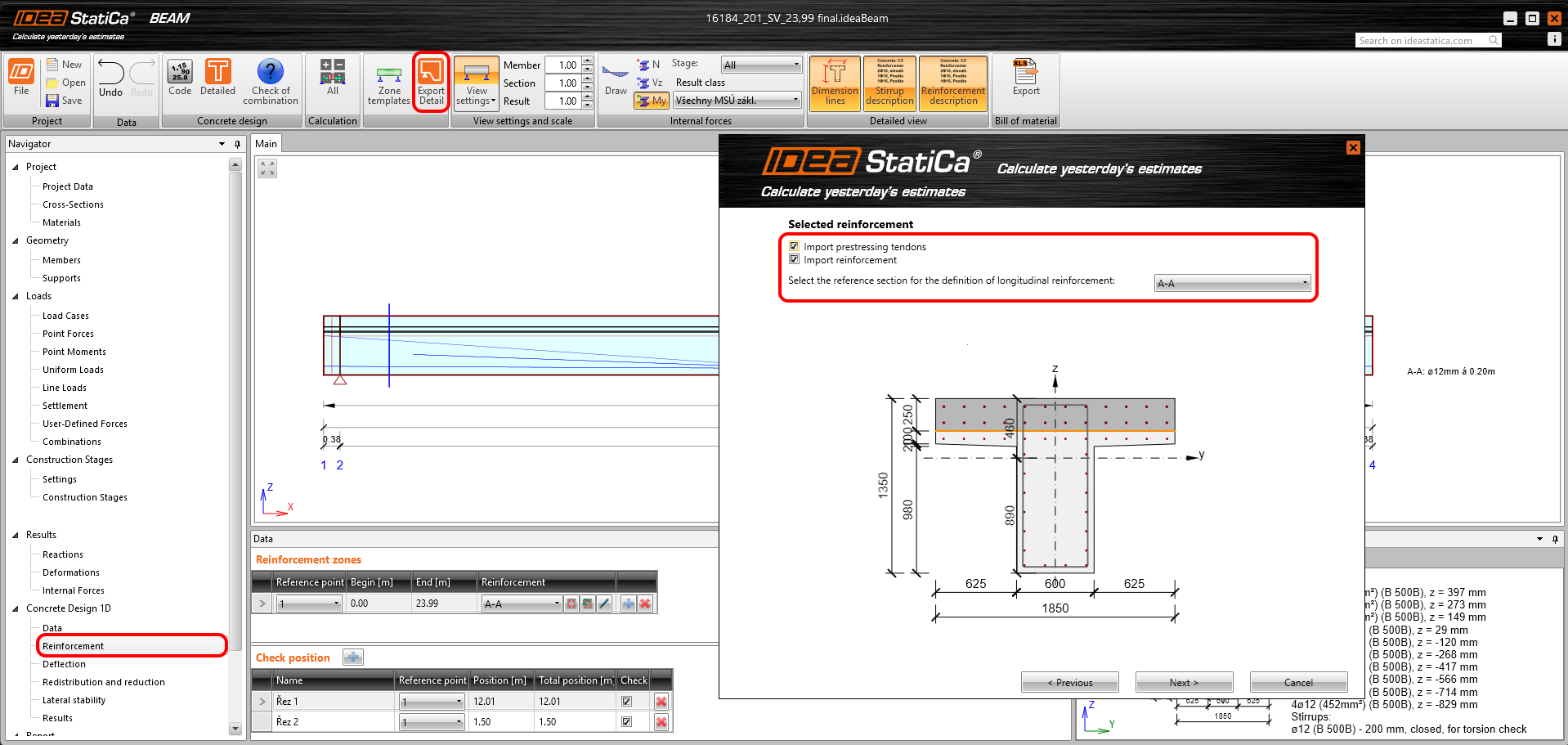

Importeren van Beam naar Detail inclusief wapening en voorspankabels

In IDEA StatiCa Beam kunnen gebruikers complexe voorgespannen liggers ontwerpen, inclusief TDA (tijdafhankelijke analyse) en LTB (Lateral Torsional Buckling). In IDEA StatiCa Detail kunnen ze rekening houden met discontinuïteiten, zoals openingen en tandopleggingen, zonder de liggers opnieuw te hoeven modelleren.

Importeren van voorspanning

Zowel voorgerekt als nagerekt staal kan worden geïmporteerd, samen met hun belangrijkste eigenschappen. Dit omvat voorspanning,spanningsverliezen, materiaalspecificaties en voorspanningspositie, waardoor nauwkeurige gegevensoverdracht voor analyse en ontwerp verzekerd is.

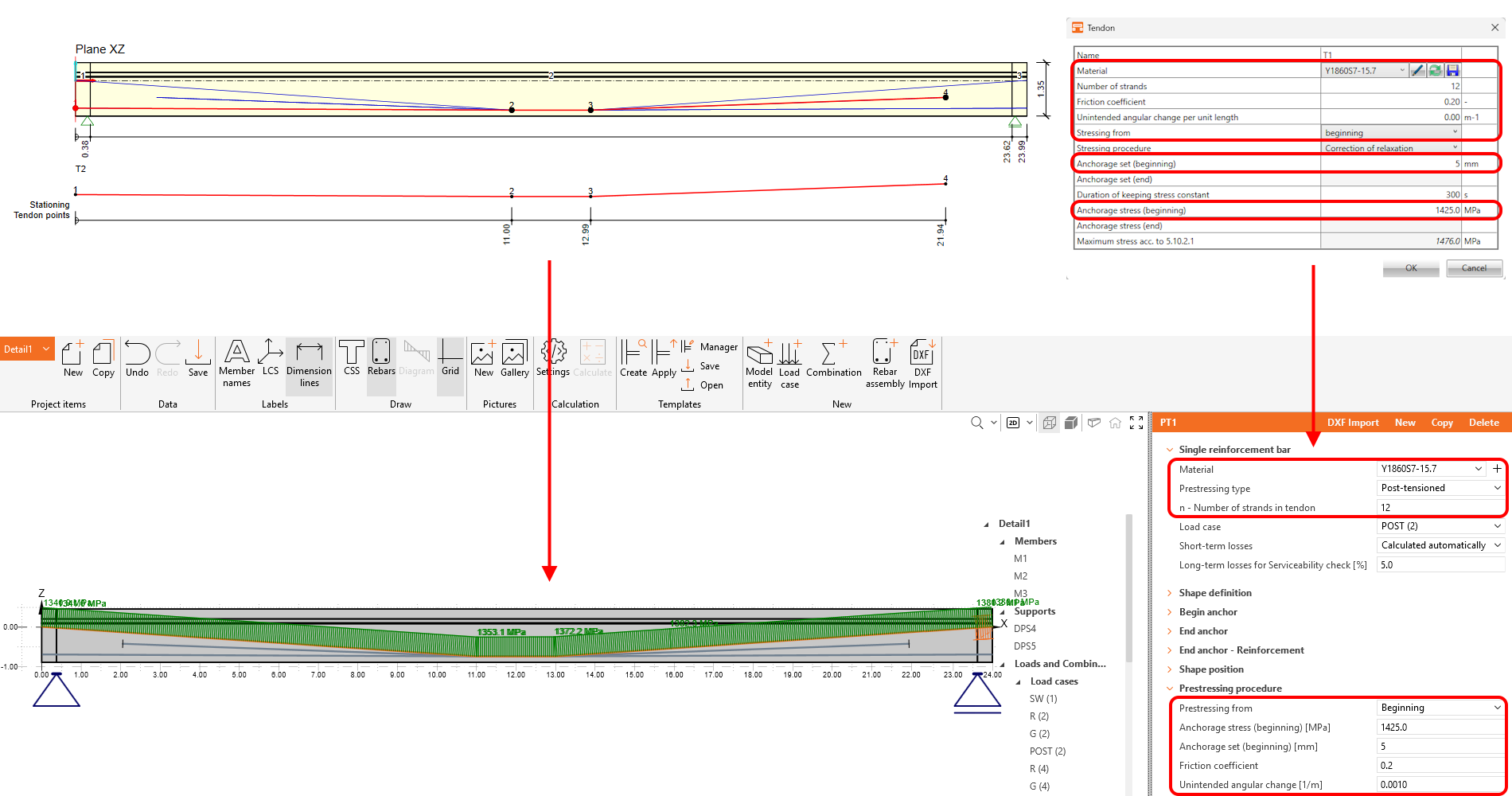

• Voor nagerekte voorspankabels wordt de lay-out in het XZ-vlak overgebracht, terwijl de geometrie in het XY-vlak wordt weggelaten omdat Detail werkt met een 2D-vlakmodel. Bovendien omvat de overdracht materiaaleigenschappen, het aantal strengen per kabel, werkvoorspanningen, verankeringsset, wrijvingscoëfficiënt en onbedoelde hoekverandering. Lees het volgende artikel voor meer informatie over voorspanning in detail, inclusief voorspankrachten, verliezen, belasting, combinaties, enz: Voorspannen in detail - nagerekte voorspankabels

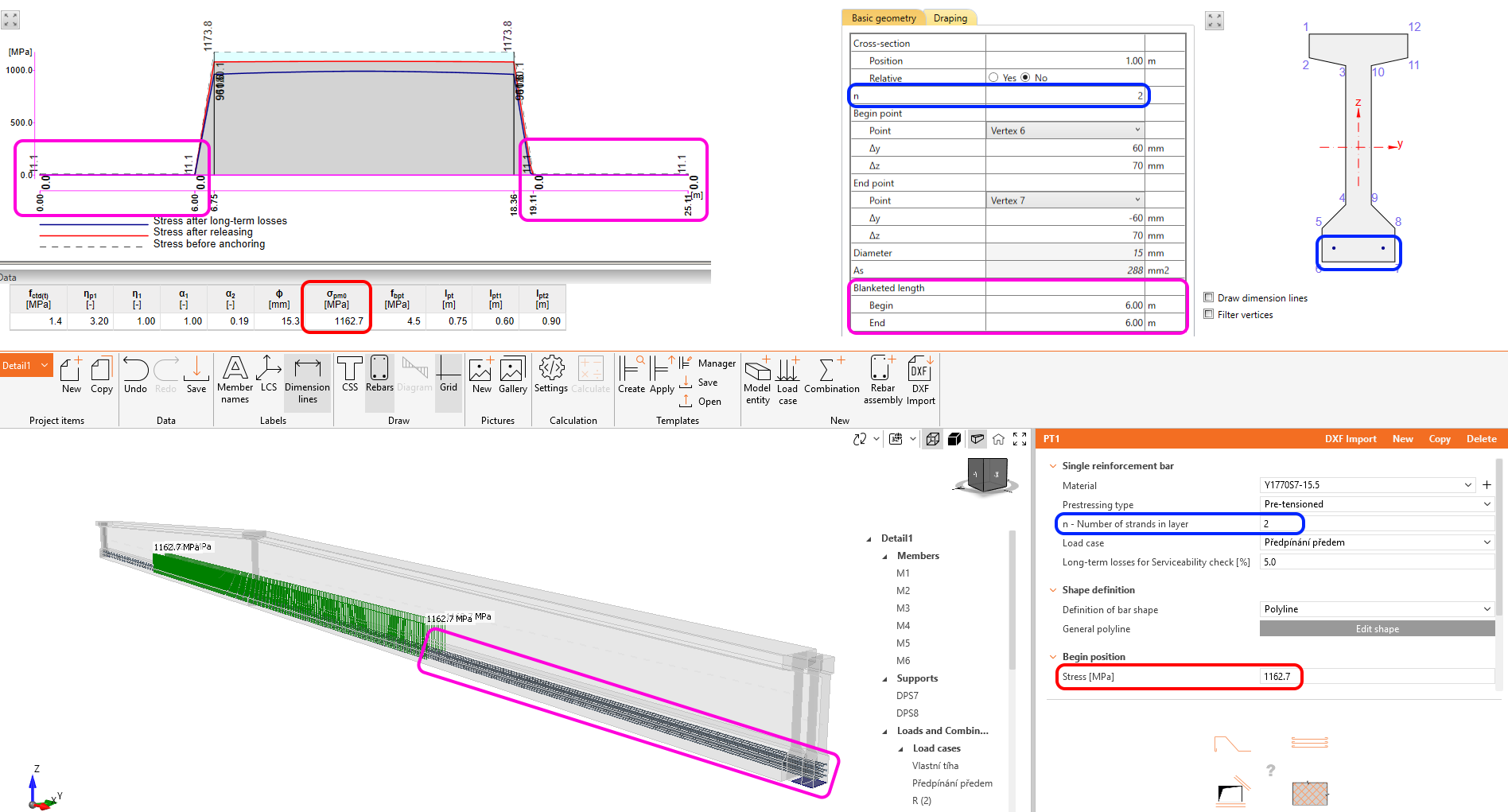

• Bij voorgerekte strengen worden rechte strengenlagen in het XZ-vlak overgebracht. De gegevens voor elke laag bestaan uit de geometrie in het XZ-vlak, spanning onmiddellijk na het loslaten (_σpm0), lengtes en het aantal strengen per laag, waardoor nauwkeurige voorspanningsdetails in het model worden gegarandeerd. Lees het volgende artikel voor meer informatie over voorspanning in detail, inclusief werkspanningen, verliezen, belasting, combinaties, enz: Voorspannen in detail - Voorgerekt.

Invoer van wapening

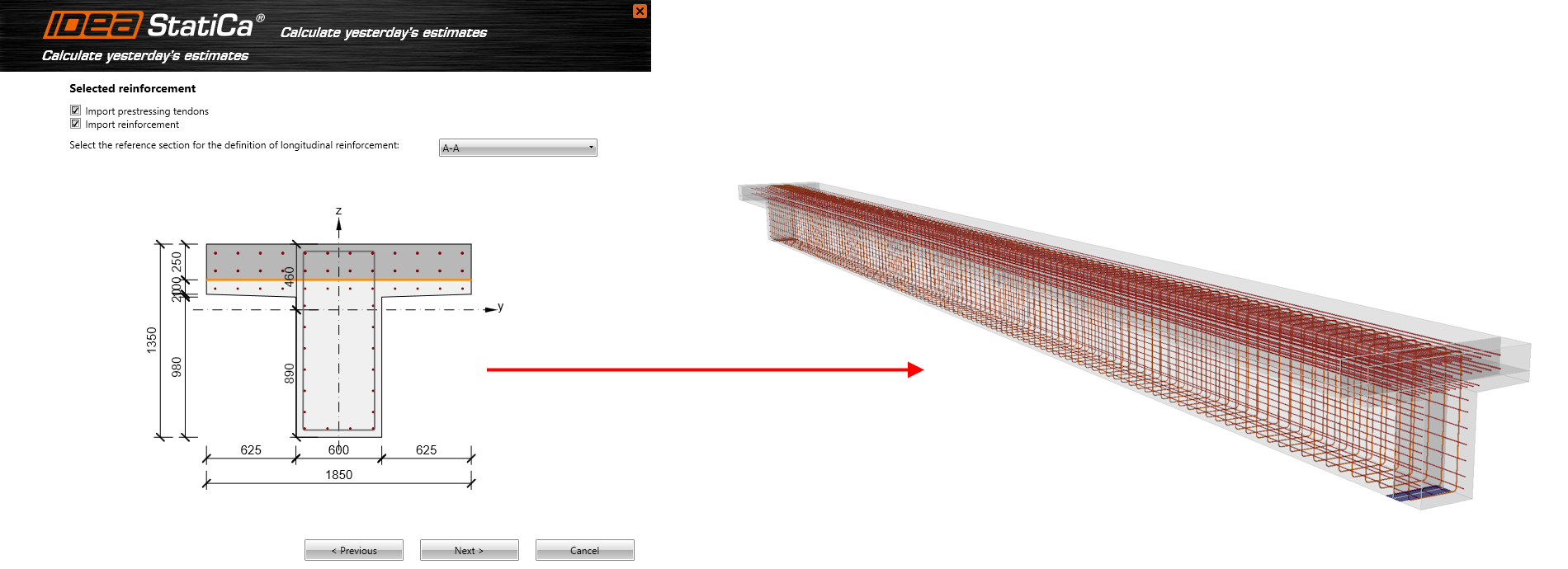

Wapening kan worden geïmporteerd op basis van een enkele doorsnede, waarbij automatisch wapening wordt gegenereerd binnen de Detail-toepassing. Deze wapening dient als uitgangspunt dat eenvoudig kan worden aangepast en verfijnd tot de uiteindelijke vorm.

Door wapeningsdetails direct over te brengen van Beam naar Detail kunnen ingenieurs overbodig hermodelleren vermijden, wat tijd en moeite bespaart terwijl de nauwkeurigheid en consistentie in alle ontwerpfasen behouden blijft.
