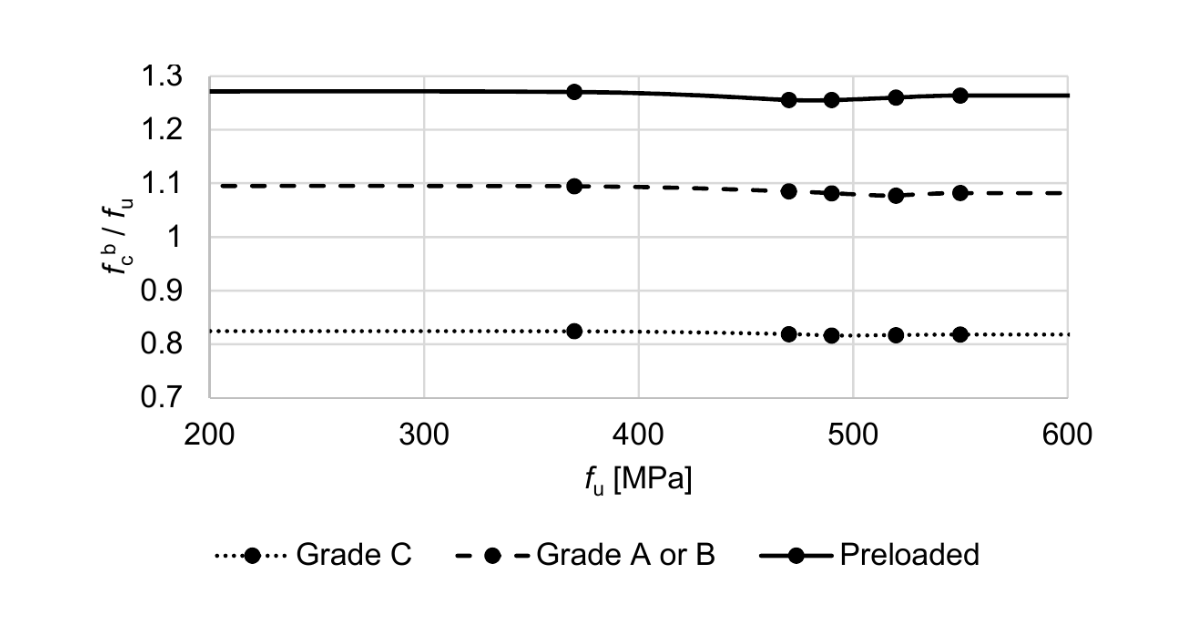

Normtoetsing van bouten en voorbelaste bouten volgens de Hong Kong Code

Afschuifcapaciteit

De afschuifcapaciteit van voorbelaste bouten wordt bepaald volgens Cl. 9.3.6.2 als:

$$P_{SL} = 0.9 \cdot K_s \cdot \mu \cdot P_0$$

waarbij:

• $K_s$ – gatcoëfficiënt aangenomen als

  • voor standaard gaten $K_s = 1.0$
  • voor oversized gaten $K_s = 0.85$
  • voor sleuvengatten $K_s = 0.7$
• $\mu$ – glijfactor tussen verbonden delen uit Tabel 9.7; aanpasbaar in de norminstelling
• $P_0$ – minimale proefbelasting van bouten gespecificeerd in relevante internationale of lokale normen

Gecombineerde trek en afschuiving

Gecombineerde trek en afschuiving wordt gecontroleerd volgens Cl. 9.3.8.2 als:

$$\frac{F_s}{P_{SL}}+\frac{F_{tot}}{0.9\cdot P_0} \le 1.0$$

waarbij:

• $F_s$ – afschuifkracht in een bout
• $P_{SL}$ – glijweerstand van een voorbelaste bout
• $F_{tot}$ – totale aangebrachte trekkracht in de bout inclusief de wrikkracht
• $P_0$ – gespecificeerde minimale proefbelasting van een voorbelaste bout
