Steel Connection Design

Parametrische templates in Connection Library

Dit maakt de creatie en het gebruik van een universele set templates mogelijk die eenvoudig kunnen worden aangepast en toegepast op verschillende ontwerpscenario's.

In IDEA StatiCa Connection hebben we de mogelijkheid om verbindingsmodellen te maken met behulp van parameters (relaties gedefinieerd tussen individuele entiteiten). Het parametrische ontwerp stelt ons in staat om gestandaardiseerde verbindingen efficiënt te ontwerpen - lees meer over het werken met parameters in dit artikel.

De integratie van parametrische templates in de Connection Library biedt een transformationele benadering van de workflows van verbindingsontwerpers. Het stelt gebruikers in staat om een universele verzameling templates te creëren en te gebruiken die moeiteloos kunnen worden aangepast en ingezet in verschillende ontwerpcontexten.

Hoe werkt het?

De gebruiker kan de gemaakte verbinding uploaden naar zijn bedrijfs- of persoonlijke set, net als bij elk eerder ontwerp, en het kan zelfs worden gedaan met de gedefinieerde parameters. Zodra er dezelfde geometrie in het project zit en de oplossing herhaald kan worden, kan de gebruiker dit vooraf voorbereide ontwerp (template) met alle parameters toepassen.

Bovendien is het na het voorstellen van de template mogelijk om de parameters direct in het hoofdontwerpvenster te wijzigen en is het niet nodig om naar de modus voor ontwikkelaars te gaan. Dankzij deze gebruiksvriendelijke omgeving kunnen minder ervaren gebruikers veilig werken met vooraf gedefinieerde parameters volgens de voorinstellingen van de senior ontwerpers.

Dit maakt verdere optimalisatie erg eenvoudig omdat het mogelijk is om niet elke entiteit één voor één te wijzigen bij het gebruik van bewerkingen.

Door één parameter te wijzigen kunnen meerdere stappen tegelijk worden uitgevoerd. Als u bijvoorbeeld de breedte van de verbreder verandert, heeft dat niet alleen invloed op de verbreder zelf, maar ook op alle gerelateerde lassen en de locatie van de verstijver:

De vergrendelde wijzigingen in de eigenschappenlijst van sommige productiebewerkingen zijn in zulke gevallen uitgeschakeld. Als de gebruiker dat wil, kan hij de parameters echter verbreken met de knop "opblazen". En doorgaan met het wijzigen van bewerkingen.

De templates waaraan de parameters gekoppeld zijn, zijn gemarkeerd met een kleine letter {p}. Verschillende parametrische templates zijn al voorbereid en beschikbaar gemaakt in de voorgedefinieerde ontwerpset door het team van IDEA StatiCa.

Wat zijn de voordelen van parametrische templates?

• Universele templates: Ontwerpers hebben toegang tot een brede verzameling parametrische templates uit de Connection Library. Deze templates zijn zo ontworpen dat ze universeel toepasbaar zijn en een solide basis vormen voor een breed scala aan projecten.
• Parametrische aanpassingen: Via het tabblad Ontwikkelaar kunnen gebruikers specifieke parameters definiëren voor elke template, waardoor een hoge mate van maatwerk en flexibiliteit in het ontwerp mogelijk is.
• Identificatie van templates: Parametrische templates zijn gemakkelijk te herkennen aan het symbool {p}, zodat gebruikers ze snel kunnen herkennen en selecteren voor hun projecten.
• Verbeterde bibliotheekfiltering: Met het filter in het Voorstel-venster van de Connection Library kunnen gebruikers efficiënt parametrische templates vinden in het uitgebreide aanbod van de bibliotheek.
• Controle over publicatie: Als een verbinding parameters bevat, hebben ontwerpers de optie om deze parametrische templates te publiceren in de Connection Library. Deze functie biedt flexibiliteit in het delen van aangepaste templates met de bredere gebruikersgemeenschap of om ze privé te houden voor individueel of intern gebruik.

Invloed op de workflow

De opname van parametrische templates in de Connection Library betekent een aanzienlijke vooruitgang in het ontwerpproces voor ontwerpers van verbindingen. Deze functionaliteit vereenvoudigt het ontwerpproces door:

• Efficiëntie: Het gebruik van templates versnelt de ontwerpfase waardoor snellere iteraties en aanpassingen mogelijk zijn.
• Consistentie: Parametrische templates zorgen voor consistentie in het ontwerp van verschillende projecten wat cruciaal is voor het handhaven van standaarden en kwaliteit.
• Samenwerking: De mogelijkheid om aangepaste templates te delen verbetert de samenwerking tussen teams en met de bredere ontwerpgemeenschap.
• Aanpassing: Ontwerpers kunnen templates aanpassen aan specifieke projectvereisten, waardoor het ontwerp nauwkeuriger en effectiever wordt.

Uitgebracht in IDEA StatiCa versie 23.1.5.

Standaard besturingssets in de Operations (in versie 24.1)

Het ontwerp van verbindingen door parameters bestaat enerzijds uit het instellen van zeer unieke parameters die specifiek zijn voor elk afzonderlijk verbindingstype. Aan de andere kant zijn er parameters die bijna altijd gebruikt worden vanwege algemene engineeringpraktijken, zoals een set lassen, bevestigingsmiddelen en materialen.

Om het maken van parametrische sjablonen te vereenvoudigen en deze instelling op elk moment te kunnen bereiken, nemen we deze besturingselementen op als standaardsets in de Operations root.

Wanneer je de Operations selecteert, zijn er standaard de volgende instellingen:

• Lasinstelling: Lasmethode en lasmateriaal (24.0.5)
• Boutinstelling: Type, afschuifvlak in schroefdraad en afschuifkrachtoverbrenging (24.1.0)
• Plaatinstelling: Materiaal (24.1.0)

Deze besturingselementen stellen de specifieke eigenschap voor het hele verbindingsmodel in op alle bewerkingen en worden standaard getoond in de Operations root. Ze wijzigen de eigenschappen van de constructiedelen niet, alleen de productiebewerkingen.

Als een van de eigenschappen gerelateerd aan de controle wordt gebruikt in een parameter van het parametrische sjabloon, wordt de controle automatisch uitgeschakeld. Door dit gedrag voorkomen we de mogelijkheid om dezelfde eigenschap vanaf twee plaatsen te beïnvloeden en zo het verbindingsdetail te verpesten door lussen in parameters.

Als voordeel worden deze besturingselementen ook getoond zonder een parametrisch sjabloon, waardoor snelle wijzigingen mogelijk zijn en eigenschappen van elk verbindingsmodel worden geünificeerd.

Wat zijn de voordelen?

• Voor de parametrische sjabloongebruiker (bv. junior gebruiker) zijn alle bewerkingen uitgeschakeld (alleen-lezen). Het wijzigen van het materiaal, de boutklasse of het plaatmateriaal is echter nog steeds een algemeen verwachte actie. Als er echter een enkele parameter ontbrak in de parametrische sjabloon, werd de sjabloon onbruikbaar. Algemene eigenschappen zoals lassen, bouten en materiaal kunnen nu worden geregeld in elk parametrisch sjabloon met behulp van de standaard besturingselementen onder de parameters.
• Het toevoegen van deze regelaars vereenvoudigt het werk van de maker van de sjabloon (bijvoorbeeld een senior gebruiker) bij het voorbereiden van de parametrische sjablonen. Het is nu niet meer nodig om handmatig speciale parameters te maken voor het wijzigen van algemene eigenschappen zoals lassen, bouten en materialen.
• Soms wil je boutkwaliteiten of platen en lasmateriaal in het hele verbindingsdetail gelijktrekken, zelfs als de parametrische sjabloon niet wordt gebruikt. Dit kan eenvoudig gedaan worden door meervoudige selectie in de boomstructuur en bewerkingen van hetzelfde type (in dit geval moet het echter meerdere keren gedaan worden voor elke groep bewerkingen afzonderlijk), of het is nu mogelijk om met één klik de gevraagde eigenschap te wijzigen of gewoon te controleren of dezelfde eigenschap gebruikt wordt.

Verbeterde schetsen in rapporten

2D-tekeningen van doorsnedes in de Connection app zijn een van de meest gebruikte manieren om details van de verbinding weer te geven.

Daarom kun je, na het verfijnen van de gegevens in de schetsen en het vermijden van overlapping van de annotaties, een optimale leesbaarheid bereiken. Dat betekent dat elke tekenaar gemakkelijk en duidelijk de vereiste gegevens uit de schetsen kan lezen.

Het resultaat is een verbetering van het doorsnedemodelaanzicht - tekeningen ("schetsen").

Betere leesbaarheid van schetsen

De leesbaarheid van schetsen is essentieel om fouten in het uiteindelijke ontwerp in 3D CAD-software te voorkomen, omdat teksten en lijnen elkaar niet mogen overlappen, enz. Door duidelijkere schetsen te leveren waarbij de annotatietekens niet meer overlappen met andere objecten, zijn de schetsen eenvoudig, duidelijk en volledig leesbaar.

Geen overlapping van teksten en lijnen

Het speciale toewijzingsalgoritme elimineert de eerder genoemde overlapping van annotatiemarkeringen in schetsen, waardoor onoverzichtelijke schetsen worden voorkomen.

Om de leesbaarheid van schetsen en de verdeling van annotaties te verbeteren, gebruiken we het kwadrantprincipe: door de afbeelding te centreren en schetsen in vier kwadranten rond het basispunt van het knooppunt te verdelen, worden annotaties strategisch op de beste posities in het corresponderende kwadrant geplaatst. Door dit principe te gebruiken, bereiken we een veel betere en logischere verdeling van de annotatietekens van platen, lassen en bouten.

Grote weergave in het rapport

Schetsen nemen ongeveer tweederde van een A4-pagina in beslag, waardoor de leesbaarheid en bruikbaarheid in het uiteindelijke rapport gegarandeerd zijn. Dit voorkomt dat schetsen te klein zijn en worden omgeven door te veel lege ruimten, wat afbreuk doet aan de algehele kwaliteit en effectiviteit van de documentatie.

Schetsen zijn standaard ingesteld op AAN in het rapport.

Verbeterde annotaties van bewerkingen

Annotaties in belangrijke productiebewerkingen zoals verbindingsplaat, verbreding, verstijving en kopplaat helpen het ontwerpproces te stroomlijnen en overlappingen in schetsen te voorkomen. Door annotaties opnieuw te plaatsen, ontbrekende afmetingen toe te voegen en onnauwkeurigheden te corrigeren, wordt het risico van onduidelijke schetsen en onvolledige details vermeden.

Doorsnede-editor en instellingen

De Section Editor versnelt het beheer en de aanpassing van door de gebruiker gedefinieerde secties binnen het tabblad Design, wat het gebruiksgemak direct beïnvloedt. Jij hebt de flexibiliteit om eenvoudig doorsnedes te verwijderen of de zichtbaarheid van verschillende annotaties aan te passen, wat resulteert in duidelijkheid en controle voor de gebruiker.

Deze is beschikbaar onder het tabblad Ontwerp, direct onder de oorspronkelijke knop voor het openen van de doorsnede-weergave.

Functies die beschikbaar zijn in de sectie-editor zijn:

• Annotaties tonen/verbergen
• Toon/verberg lid- en plaatlabels
• Boutbeschrijvingen tonen/verbergen
• Lassymbolen tonen/verbergen
• Schets verwijderen

Werken met schetsen

• Om een nieuwe schets/sectie aan te maken, gebruikt u de rechtermuisknop in de 3D-scène en selecteert u Creëer sectie.
• Draai het model om de oranje box.
• Klik op de randen en pas ze aan met de pijlen rond de box.
• In het menu boven de 3D-scène kunt u selecteren welke entiteiten worden opgenomen in de doorsnedeweergave.
• De schets wordt automatisch afgedrukt in het rapport, tenzij u de instellingen wijzigt.

U kunt de doorsnede op elk gewenst moment bewerken met de knop Section editor in het menu boven de 3D-scène. U kunt zoveel secties maken als u wilt.

Lees meer in het artikel Hoe maak ik een doorsnedeweergave.

Uitgebracht in IDEA StatiCa versie 24.0.

Automatische lasdimensionering op vervormbaarheid

Het doel van deze functie is om het vervormbaarheidsniveau in alle lassen in de verbinding met één klik te regelen! Deze lasdimensionering maakt gebruik van een algoritme dat de lasdimensionering aanpast aan de sterkte van de verbonden platen (moedermetaal). In de IDEA StatiCa Connection applicatie zijn er drie niveaus van lasdimensionering per vervormbaarheid:

• Lasdimensionering op minimale vervormbaarheid (alleen Eurocode)
• Lasdimensionering op volle sterkte
• Lasdimensionering met oversterkte

Het algoritme voor elk niveau van vervormbaarheid wordt bepaald door de volgende vergelijkingen.

Lasdimensionering op minimale vervormbaarheid

Deze methode past de laswijdte aan op minimale vervormbaarheid volgens de Eurocode-eisen in FprEN 1993-1-8:2023 en is van toepassing op alle lassen en alle verschillende staalkwaliteiten die in het model worden gebruikt. De lasweerstand is ontworpen om iets lager te zijn dan de weerstand van de verbonden platen, terwijl er voldoende vervormbaarheid in de lassen toch wordt gegarandeerd.

Minimumeisen voor vervormbaarheid zijn ook opgenomen in de detailcontrole van lassen.

Opmerking: Lasdimensionering op minimale vervormbaarheid is alleen beschikbaar voor Eurocode (EN).

Lasdimensionering op volle sterkte

Het lasdimensioneringsalgoritme voor volle sterkte geeft dikkere lassen dan het minimale vervormbaarheidstype. Hier is de weerstand van de las gelijk aan de weerstand van de plaat die met de rand is verbonden. Lees meer over het dimensioneren van volle sterkte lassen in het artikel Lassen – automatisch ontwerp, invoer, waarschuwingen, visualisatie.

Lasdimensionering met oversterkte

Dit type lasdimensionering geeft nog dikkere lassen dan de volle sterkte. Het doel is om meer veiligheid toe te voegen om brosse breuk van lassen te voorkomen, vooral in seismische gebieden waar vervormbaarheid cruciaal is. Het algoritme is hier hetzelfde als voor de volle sterkte, maar de lasdikte wordt vermenigvuldigd met de Oversterktefactor.

De Oversterktefactor is standaard ingesteld op 1,4 en kan worden gewijzigd in het project Instellingen/Ontwerp/Automatisch ontwerp/Oversterktefactor.

De lasdimensionering uitvoeren op vervormbaarheidsniveaus

Klik met de rechtermuisknop op het item Bewerkingen in het menu en voer vanaf hier de lasdimensionering uit door de gewenste methode te kiezen.

U kunt ook op Bewerkingen in het menu klikken, de gewenste Methode van bepaling van lasafmetingen selecteren en het Lasdimensionering commando in het lint uitvoeren.

Het naar boven afronden van lasdikten kan worden gedefinieerd in applicatie Voorkeuren/Afronding van nieuw object/Lasdikte.

Uitgebracht in IDEA StatiCa versie 24.0.

Automatische lasdimensionering voor inschatting van de capaciteit

Eenvoudig gezegd kunt u met één klik de dikte van elke las optimaliseren voor het hele verbindingsmodel met een vooraf ingesteld uitnuttingsniveau! Dit gebruiksgemak maakt deze functie tot de meest geavanceerde lasoptimalisatietool op de markt.

Machine learning technologie

Deze functie voor Eurocode (EN)-projecten voert de capaciteitsschatting uit van alle lassen in het model, waarbij gebruik wordt gemaakt van machine learning-gegevens die duizenden lasmodellen met verschillende belastingsscenario's bevatten. De schatting van de capaciteit houdt rekening met zowel het ontwerp van de verbinding als de belastingseffecten.

Eerst wordt de verbinding berekend met de originele lassen en vervolgens worden deze resultaten vergeleken met de uitgebreide database van computer-geleerde (machine-learning) resultaten en worden de lasdiktes geoptimaliseerd.

Lees meer over de inschatting van lascapaciteit in het artikel Lassen – automatisch ontwerp, invoer, waarschuwingen, visualisatie.

Hoe voer je de lasdimensionering uit

Klik op Bewerkingen in het menu om de automatische lasdimensionering uit te voeren, selecteer Naar lascapaciteit lasdimensioneringsmethode en voer het commando Lasdimensionering uit in het lint.

U kunt ook met de rechtermuisknop op het item Bewerkingen in het menu klikken en van hieruit de lasdimensionering uitvoeren. Voor Naar lascapaciteit moet u eerst de standaard Berekening uitvoeren.

Instellingen voor uitnuttingsniveau en precisie

Lassen worden automatisch aangepast op basis van de uitnutting met deze methode om de geoptimaliseerde lasdikte te berekenen:

Lasdikte_opt = Lasdikte * Ut_c / Doelgebruik

De uitnutting wordt weergegeven in Controle onder het tabblad Lassen in de kolom U_tc. Lees meer over Utc en lassen in dit artikel.

Het uitnuttingsniveau van lassen kan geregeld worden in het project Instellingen/Ontwerp/Automatisch ontwerp/Doelgebruik.

Het naar boven afronden van lasdiktes kan worden gedefinieerd in applicatie Voorkeuren/Afronding van nieuw object/Lasdikte.

Bij de lasdimensionering wordt rekening gehouden met de detailleringseisen.

Lees meer over lasdimensionering in de Theoretische achtergrond.

Opmerking: Lasdimensionering om capaciteit te schatten is alleen beschikbaar voor Eurocode (EN).

Uitgebracht in IDEA StatiCa versie 24.0.

Groeflassen met gedeeltelijke lasnaadpenetratie (PJP)

IDEA StatiCa Connection biedt PJP-groeflassen als optie voor lassen volgens de AISC 360 normen (2010, 2016, 2022 in tabel J2.5). Gebruikers kunnen elke las die van rand tot rand is, specificeren als een PJP-las in elke productiebewerking, bijv. las of contact.

De controles worden beïnvloed als de capaciteit van het basismetaal aan het lasvlak is ingeschakeld in de norm-instellingen. De toename in richtingssterkte wordt niet meegenomen bij het gebruik van PJP-lassen.

Voor een betere rapportage worden speciale symbolen voor PJP-lassen en gedetailleerde formules geleverd, samen met een aangepast analysemodel dat nauwkeurige belastings-vervormingscurven en plastische spanningsherverdeling weergeeft.

In door de gebruiker gedefinieerde doorsneden wordt een stompe las-symbool met de juiste effectieve keeldikte weergegeven, zodat de geproduceerde tekeningen voor rapporten volledig betrouwbaar zijn.

Het rand-naar-staaf type PJP lassen is niet beschikbaar en wordt omgezet naar een volledige penetratie stompe las, die niet gecontroleerd wordt en beschouwd wordt als een deel van de moedermetaalplaat. Lees meer over het gebruik van lasverbindingen.

De mogelijkheid om PJP-lassen te definiëren verbreedt de ontwerpmogelijkheden, waardoor projecten nauwkeuriger worden en beter voldoen aan de normen.

Opmerking: De Partial Joint Penetration (PJP) groeflassen zijn alleen beschikbaar voor AISC-code.

Uitgebracht in IDEA StatiCa versie 24.0.

Steel pins

Pins can be used for modeling pin connections as well as help in cases where a one-bolt connection doesn't meet the requirement in EN 1993-1-8, 3.13.1 (2) and has to be checked as a beam element with bending - pin.

How to model a pin

There is a Pin type of fastener within the operation Fastener grid and Contact. When Pin is selected, the count of items is automatically changed to three, which is the minimum number of connected plates.

The pin can also be designed as Replaceable, which governs the used checks according to code.

A member connected by a pin must have the model type N-Vy-Vz specified, otherwise, the analysis leads to a singularity.

The contact between plates is created automatically if the distance between connected parallel plates is less than 2 mm. If the gap is bigger than 2 mm, the contact is not created.

Pins in the project material database

The geometric parameters of a pin (pin diameter, material, hole size, pin head...) can be defined in the Materials tab similarly to bolt assemblies. The diameter of a pin can be selected from the predefined material library.

Structural steel material (e.g., S355) is used as the default material for pins. In case a steel bolt material (e.g., 8.8) or any other type of material needs to be defined for pins, it can be done by editing the properties of added structural steel material (f_u, etc.).

A Pin cap can be turned on, but it doesn't influence the checks or analysis, only the visual presentation of pins in the 3D scene.

Code checks of pinned connections

Checks are provided according to EN 1993-1-8, 3.13.2.

If the pin is set as replaceable, different checks are used according to Table 3.10 and Equation 3.14.

When the fire resistance analysis type is performed, the replaceable setting of used pins is ignored, and all pins in the model are checked as non-replaceable.

Pins in results and report

There is a check tab for pins with detailed results and code equations listed in the Check tab. Also, the bending moment diagram for the pin is displayed along with the stress/strain in the connected plate.

All relevant input data and result data of pins are included in the report.

Detailing checks for pinned connections

Basic detailing checks are provided according to Table 3.9 - type A. For finding the edge distances "a" and "c", identical logic is used as the one used for determining the edge distances of bolts (dependent on vector direction).

CBFEM analytical model of a pin

Pins in CBFEM are modeled as linear elastic beam elements. The pin model is implemented in such a way that individual plates are not connected in the direction of the pin axis, and, thus, no normal force is generated in it. Only shear force and bending moment are active.

In the Connection app, the forces are applied to the pin as point loads in the axis of connected plates, and the bending moment diagram in a pin has a simplified linear shape compared to the analytical model in the Eurocode. Internal forces in the pin are evaluated and presented in a quarter of the inner plate thickness, which ensures that shear force and bending moment maximum values used for the code-checks are identical to extreme values from the analytical Eurocode model.

Note: Pins are available for Eurocode (EN) only.

Released in IDEA StatiCa version 24.0.

Haakankers/L-bouten in AISC

Bij het ontwerp en de controle van funderingen kan een AISC-project een ankertype met haak overwegen voor het betonblok van de fundering.

De L-vormige ankers kunnen zowel in de voetplaat als in het bevestigingsraster of de contactbewerkingen worden gedefinieerd.

De haaklengte moet ten minste drie keer de ankerdiameter zijn, volgens ACI 318-19 - 17.6.3.2.2. Er verschijnt een waarschuwing als niet aan deze voorwaarde wordt voldaan.

De controle van de uittrekweerstand van beton volgens ACI is te vinden in het rapport. Ga voor meer informatie over de controle van ankers en een betonblok volgens AISC naar Controle van stalen verbindingsonderdelen (AISC).

Vrijgegeven in IDEA StatiCa versie 24.0.

Check of anchor tension as a bolt tension option (AS)

In projects under the AS standard, for the anchor tensile resistance check, you can choose to follow the following (in the Code Setup):

• AS 5216:2018 – 6.2.2 (default)
• AS 4100:2020 – 9.2.2.2

If the AS 4100:2020 – 9.2.2.2 (as it is used for bolts) is selected, the anchor tensile resistance is replaced by the bolt check as follows:

Anchor tensile resistance (AS 4100:2020 – 9.2.2.2)

Released in IDEA StatiCa version 24.0.

Wijzig alleen de taal van het rapport

Soms moet het projectrapport worden ingediend in een taal die je niet spreekt. In sommige software betekent dit dat je de taal van de hele applicatie moet veranderen (en opnieuw moet opstarten) alleen maar om de rapporten af te drukken.

De mogelijkheid om de rapporttaal te wijzigen onder het tabblad Rapport maakt dit vervelende proces overbodig.

Nadat het rapport opnieuw is gegenereerd, kan het document worden opgeslagen/afgedrukt in de veranderde taal terwijl de applicatie-interface ongewijzigd blijft.

Beschikbaar in IDEA StatiCa Connection en Member apps.

Roloplegging voor een betonnen funderingsblok

Bij het modelleren van een eenvoudig ondersteunde ligger in IDEA StatiCa Member kunt u deze optie gebruiken om de roloplegging (glijdend scharnier) te definiëren. Deze optie houdt het "bijna-nul" buigmoment aan de uiteinden van de ligger ondersteund door een betonblok.

Open de verbinding vanuit Member aan een uiteinde van de ligger. Definieer het betonblok voor de verankering/fundering en zet de optie Dwarskracht overdracht op Glijden. Verwijder ook alle ankers in de Editor.

Let op: de andere kant van de ligger moet actief blijven om krachten in beide richtingen over te brengen zodat het systeem statisch bepaald blijft.

Hoewel deze instelling ook werkt in Connection, is deze speciaal ontworpen voor gebruik in IDEA StatiCa Member.

Deze functie is uitgebracht in de IDEA StatiCa versie 23.1.1.

Plaatsnedes uitvoeren in parallelle vlakken

De bewerking Plaatsnede biedt de mogelijkheid om platen te snijden door andere platen en negatieve volumes die binnen hetzelfde vlak zijn gedefinieerd. Dit is gunstig voor het verwerken van algemene plaatvormen die uit DXF-bestanden geïmporteerd zijn en voor plaatsnedes die niet in de plaat editor uitgevoerd konden worden.

Selecteer de PCUT-bewerking (Plaatafsnijding) en kies de snijmethode Oppervlakte binnen de parameters van geselecteerde platen of negatieve volumes om deze functie te gebruiken.

Leer meer over het modelleren in IDEA StatiCa Connection in het webinar Haal het meest uit het modelleren in Connection.

Released in IDEA StatiCa patch 23.1.1.

Handmatige controle over de verlenging van elementen

Deze instelling voor "Element verlengen" is opgenomen in de Connection applicatie binnen de bewerking Snede van het element. U moet ook het snijvlaktype "Verweg" selecteren om het element te verlengen naar het verste punt van het aangesloten element.

Het maakt niet uit of de verbinding wordt geopend vanuit Member, Checkbot of helemaal opnieuw wordt gemaakt, deze functionaliteit zorgt voor een gelijke ervaring in verschillende workflows.

In de Member applicatie stelt deze functie gebruikers in staat om elementen aan beide uiteinden te verlengen, met name wanneer een geanalyseerde ligger ook werd gesneden door een andere bewerking, waardoor talloze ontwerpscenario's mogelijk zijn.

Deze uniforme benadering van de verlengfunctie in de snijbewerking tussen de applicaties Connection en Member voorkomt ook mogelijke afwijkingen.

Uitgebracht in IDEA StatiCa versie 24.0.

Dialoogvenster voor template toepassing met schetsen en parameters

We hebben de verbeterde schetsen geïntroduceerd of, met andere woorden, eenvoudige tekeningen van verbindingen die kunnen worden toegevoegd en afgedrukt in het eindrapport. Elke gedefinieerde schets (door de gebruiker gedefinieerde doorsnede) kan deel uitmaken van een ontwerptemplate die is gepubliceerd in de Connection Library.

Als zo'n ontwerptemplate wordt toegepast op een nieuw verbindingsmodel, verschijnt het herontworpen conversiedialoogvenster waarmee gebruikers:

• De ontwerpstandaard van de template en de ontwerpstandaard van het huidige project zien
• Een overzicht van elementen zien, welke dragend is (onderstreept) en de mapping ertussen
• Mapping van verstijvende staven beheren
  • Elke bewerking heeft zijn eigen rij
  • Elke bewerking kan een nieuwe CSS toegewezen krijgen die wordt toegevoegd aan het project
• Mapping van materialen (lassen, staal, beton...) beheren
• Mapping van boutsamenstellingen beheren
• Samen met de template worden de parameters en parametrische eigenschappen gekopieerd
• Samen met de template worden de schetsen gemaakt

Uitgebracht in IDEA StatiCa versie 24.0.

Consistentie van modellen in Connection en Member

De toewijzing van beperkingspunten en de selectie van platen in de bewerkingen Hoekstaal, Koppelplaat en Verstijvende plaat zijn consistent in de projectgegevens van alle applicaties die te maken hebben met staalverbindingen.

Dit voorkomt situaties waarin in de Member applicatie een snijbewerking (snijden door plaat, werkvlak met een negatief volume) wordt toegepast in één verbindingsknooppunt van het geanalyseerde element, waardoor afwijkingen ontstaan in de bewerkingen in andere verbindingsknooppunten van dit element.

Een relatie tussen platen en staven wordt verzekerd, zelfs nadat een deel van het Member-model is gewijzigd door het aantal randen van platen en hun volgorde te wijzigen. Deze methodologie zorgt ervoor dat zelfs als de bovenliggende plaat wordt verwijderd, de daaropvolgende bewerkingen nauwkeurig kunnen verwijzen naar de juiste plaat op basis van deze relatie, waardoor de beoogde positionering die is ontworpen in de Connection applicatie behouden blijft.

Uitgebracht in IDEA StatiCa versie 24.0.

Korte lijnen beperken in DXF-import

Het beperken van korte lijnen in DXF-import voorkomt problemen tijdens het genereren van de mesh en voorkomt onderbrekingen in de analyse door te korte lijnen. De minimale afstand tussen twee punten wordt gecontroleerd aan de hand van een ingestelde limiet, die gedefinieerd is als 1/50 van de begrenzingsbox van de doorsnede.

Als de afstand tussen twee punten onder deze limiet valt, krijgt de gebruiker onmiddellijk een melding dat de punten te dicht bij elkaar liggen en wordt het importeren van de geometrie uit het DXF-bestand gestopt. Deze maatregel dwingt gebruikers om de geometrie in het DXF-bestand aan te passen aan de gespecificeerde voorwaarden voordat ze verder gaan.

Dit biedt een oplossing voor het probleem waarbij analyses kunnen worden verstoord of de toepassing kan vastlopen door de aanwezigheid van te korte randen in de doorsnededefinitie, waardoor gebruikers niet zeker weten waar het probleem vandaan komt. Door gebruikers duidelijk te informeren over niet-conforme geometrie op het moment van importeren, kan het probleem snel worden geïdentificeerd en gecorrigeerd, waardoor het analyseproces soepeler verloopt.

U kunt meer lezen over het maken van uw eigen opbouwdoorsnede in Hoe maak en gebruik ik een aangepaste doorsnede en over het importeren van een algemene plaat vanuit een DXF in Hoe importeer ik een plaat vanuit DXF.

Uitgebracht in IDEA StatiCa patch 23.1.2.

Meldingen voor staal met hoge sterkte

Hoewel hogesterktestaal in de huidige editie van de Eurocode niet uitgebreid aan bod komt, is het wel opgenomen in nieuwe generaties en productbladen. De database van IDEA StatiCa is geschikt voor hogesterktestaal en sluit aan bij de huidige ontwerpregels en anticipeert op toekomstige updates van codes en normen.

Verbeterde veiligheid en betrouwbaarheid

Om de unieke eigenschappen van hogesterktestaal te erkennen, is een aparte parameter voor de plastische rekgrens opgenomen in de norminstelling, zodat ontwerpen voldoen aan de meest recente onderzoeken en normen.

De opname van een aparte plastische vervormingslimiet voor hogesterktestaal, met een standaardwaarde van 1%, zorgt voor een nauwkeurige naleving van materiaalspecifieke ontwerpprincipes. Door een conservatievere plastische rekgrens voor hogesterktestaal op te geven, draagt IDEA StatiCa bij aan de veiligheid en duurzaamheid van constructies.

Ontwerp tab en materiaal classificatie aanpassingen

Voor staal met een vloeigrens _fy van meer dan 460 MPa waarschuwt de software de gebruiker voor een aangepaste plastische rekgrens, waardoor de integriteit van ontwerpen met staal met hoge sterkte wordt gewaarborgd. De automatische update van "Staal" naar "Hogesterktestaal" in de database van de software onderstreept het belang van nauwkeurige materiaaleigenschappen in ontwerpberekeningen.

Het tabblad Controle en de secties Rapport geven de plastische rekgrens _ɛlimiet weer volgens verschillende internationale codes, waaronder EN, AISC, CSA, AS en SP, waardoor een breed compatibiliteitsspectrum wordt geboden voor wereldwijde ontwerpmethoden.

Uitgebracht in IDEA StatiCa versie 24.0.

Out of surface load warning in Member

When applying a surface load on one of the member's plates, it may happen that part of the load already lies outside of the plate's surface. In such a case, the full magnitude of the load would not be applied – part of the load would not be transferred and used in the calculation. This might be unsafe and unintuitive, that's why there is a warning message.

When a line or point load distribution area is larger than the plate assigned, a warning is displayed in the top left corner of the screen, and you should adjust the position or the area of action of the load.

This warning helps you overcome these situations and, therefore, improves the safety of the model.

Released in the IDEA StatiCa 23.1.1 patch.

Autodesign of bolts in shear

Autodesign of bolts in shear is another tool that helps speed up the design process and make it more straightforward and automated while keeping safety and cost efficiency. Next to Automatic weld sizing to ductility and Automatic weld sizing to capacity estimation, the feature is the next step in the automated process of connection design.

It brings the simplification of the iteration process of finding the proper design of connections. The autodesign of bolts in shear takes into account the acting loads on simple connections. Instead of an iteration process, the user just calls this autodesign function, and the application finds the proper design.

How to call the function

The function Autodesign of bolts is prepared for two operation types with bolts: Fin plate and Splice.

Once your bolted connection has been calculated, you can call the autodesign from the context menu of the operations – right-click the operation in the tree.

The new design is created based on the selected settings.

What will happen

The function will influence the following parameters:

• Number of bolts
• The geometry of the bolt grid
• Geometry of the plate (plate of fin plate or splice) according to the new bolt grid
• The thickness of the plate (only partly) – to achieve the same bearing resistance as the connected plate (e.g., the web of the beam)

While keeping the following unchanged:

• Diameter and grade of bolts
• The material grade of the plates

Settings

The process is influenced by the Settings. The following values will govern the autodesign process:

• The algorithm checks the Geometry requirements acc. to the Settings: End and edge distance, spacing, and Wall distance and finds the solution to comply with these requirements.

• The algorithm checks the Geometry requirements according to the Preferences: New entity roundings and finds the solution to comply with these requirements.

• The algorithm checks the Target utilization with the real acting loads acc. to the value set in the settings and finds the solution to comply with this requirement. The checked value is Utilization in shear (Ut_s).

Basic assumptions

• The autodesign algorithm takes into consideration only forces and moments in the plane of the plate (N, Vz, My - generating only shear forces for the bolts) from the acting load effects in the model. Any tension forces occurring in the bolts (generated by other loads or prying) are not taken into consideration in the autodesign process.
• If the tension utilization is high, autodesign could give inprecise results, and the user may receive a warning message. The autodesign is provided, but the results can be significantly influenced by tensile force in the bolts.

• Bolts in the operations have to be set with the bearing/shear interaction shear force type. Autodesign is not performed if bolts are set as friction and the user receives a warning message.

• The forces in bolts are not calculated correctly when the model is overloaded, and the analysis is finished with a huge plastic deformation. Therefore, the autodesign is working with incorrect forces in the bolts and can not give any correct result.
• The feature is available for the common cross-section types only, not all cross-sections are supported.
• If the selected cross-section is not suitable for placing the bolt grid according to geometrical requirements, you may also get a warning. For example, in cases with narrow flanges, it is impossible to comply with requirements for edge distances, distances from the wall, etc.

Concrete Design

3D Detail - gewapende betonpoeren (BETA)

IDEA StatiCa introduceert Detail (3D Beta) voor het oplossen van 3D-vraagstukken zoals verankeringen in betonpoeren. Met de oplossing kunt u het ontwerp uitvoeren zonder oversimplificatie en controles verkrijgen op basis van de Uiterste grenstoestand (UGT). De methode die geïmplementeerd is in IDEA Statica Detail (3D Beta) is gebaseerd op de reeds beproefde Compatibele Spanningsveldmethode die is aangepast om 3D-problemen (tri-axiale spanning) te kunnen oplossen. Ook is het basiselement aangepast naar de derde dimensie. De betonpoer is het basiselement dat beton voorstelt en kan in alle drie richtingen vervormd worden. Om het mogelijk te maken een complex model voor funderingen te maken, hebben we entiteiten geïmplementeerd zoals oppervlakteondersteuning, voetplaat, ankers en meer. Al deze entiteiten en hun functionaliteit worden beschreven in het volgende artikel.

Vorm van de betonpoer

Betonpoer kan worden gemodelleerd dankzij het elementtype "Betonpoer" waarvan de geometrie op twee manieren kan worden gedefinieerd:

• Rechthoekige vorm - Deze optie is geschikt voor het definiëren van de poer met een rechthoekige basis en constante hoogte. Door offsets te definiëren voor alle zijden van het blok kan ook schuine poer worden gemodelleerd.

• Veelhoekige basis met een gedefinieerde hoogte - De tweede optie voor het definiëren van een poervorm is het definiëren van de basisvorm als een algemene veelhoek. Het is echter niet mogelijk om een schuine poer te maken zoals beschreven in de vorige optie.

Oppervlakteondersteuningen

Oppervlakteondersteuning is het enige mogelijke ondersteuningstype dat gedefinieerd kan worden. Er zijn twee opties voor de vormdefinitie - het kan gedefinieerd worden voor het gehele oppervlak of als een algemeen gebied waarvan de omtrek bepaald wordt door een polylijn.

Het voordeel van oppervlakteondersteuning is de mogelijkheid om stijfheid te definiëren en niet-lineair gedrag in te stellen dat contact met de grond simuleert. Steunen gedefinieerd door een algemene vorm (polylijn) kunnen worden gebruikt om palen te simuleren.

Lastoverdracht

Speciaal voor de verankering werden twee entiteiten ontwikkeld om lasten over te brengen:

• Voetplaat - De vorm van de voetplaat kan worden gedefinieerd als een rechthoek of een algemene polylijn. De voetplaat kan worden gemodelleerd met het deel van de kolom (optie "Lastoverdracht - Kolom") of zonder de kolom (optie "Lastoverdracht - Krachten"). Als de optie "Lastoverdracht - Krachten" is geselecteerd, wordt de gedefinieerde last direct op de voetplaat uitgeoefend. Als de stalen kolom wordt gedefinieerd (door zijn doorsnede en lengte), wordt de last op de bovenkant van de kolom uitgeoefend en helpt zijn stijfheid de spanning correct over de voetplaat te verdelen.

• Enkel anker - Een enkel anker is een 1D-element dat de overdracht van axiale last toelaat. Het anker kan automatisch verbonden worden met de voetplaat of het kan rechtstreeks belast worden door een puntlast*.

* Er zijn verschillende beperkingen voor ankers in BETA.

Het anker brengt alleen druk en spanning over. Afschuiving, indien geïmporteerd van Connection, wordt overgebracht door wrijving tussen de betonpoer en de voetplaat. Op het anker kan alleen axiale kracht worden uitgeoefend.

Er zijn twee verschillende soorten ankers beschikbaar in de applicatie Detail:

• In-het-werk gestort – Wapening
• Gelijmde anker

Voor Gelijmde anker is er nog een andere parameter in de analyse - Hechtsterkte. Deze waarde is standaard ingesteld op 2 MPa en moet door de gebruiker worden aangepast aan de hand van het gegevensblad van de ankerfabrikant.

Lasten

Toevoeging van een krachtengroep en vlaklast is essentieel voor gebruiksgemak. In totaal ondersteunen we drie belastingsoorten:

• Vlaklast - Vlaklast kan worden toegepast op elk betonnen oppervlak. Het kan worden toegepast op het hele oppervlak of alleen op een deel ervan over een bepaald gebied dat wordt bepaald door de omtrek (polylijn).
• Puntlast
• Krachtengroep - Een krachtengroep is een entiteit die verschillende puntlasten definieert die als groep optreden. Deze kan worden toegepast op de voetplaat of het betonoppervlak. Dit lasttype kan worden gebruikt om krachten te simuleren in lasnaden die spanningen overbrengen van de kolom naar de voetplaat.

Wapening

Er werd een nieuw type wapening ontwikkeld, waardoor de wapening van een poer voldoende versterkt kan worden. Een Groep met staven biedt verschillende opties voor de definitie van de wapening:

• Door twee punten
• Op de rand van het oppervlak - Op de rand van het oppervlak - er wordt een wapeningslaag gemaakt parallel aan het geselecteerde oppervlak. De gebruiker definieert meerdere staven in een laag en een aantal lagen parallel aan het geselecteerde oppervlak.

• Op meerdere randen van het oppervlak - Op meerdere randen van het oppervlak maakt de modellering mogelijk van lagen wapening met een complexe vorm (vlakke curve gerelateerd aan een betonoppervlak). De laag wordt dus bepaald door slechts één wapeningsstaaf. Er kunnen echter meerdere parallelle lagen worden gedefinieerd. Betondekking kan onafhankelijk worden gedefinieerd voor elke rand. Dit is de beste optie om beugels te modelleren.

• Op de polylijn

Resultaten

Op het tabblad resultaten vindt u drie fundamentele beoordelingen in overeenstemming met UGT (Uiterste grenstoestand).

Resultaten van spanningen en rekken in beton en wapening worden weergegeven in het gedeelte "Sterkte". Aanhechtspanning en gerelateerde waarden worden gevonden in de "Verankering" controle.

Beperkingen van 3D BETA-versie

Het doel van de vrijgegeven BETA-versie is om onze gebruikers de kans te geven ermee vertrouwd te raken, de oplossing te testen en ons feedback te geven. Om de verwachtingen van de BETA-versie van 3D Detail te verduidelijken, zijn er enkele beperkingen in de huidige versie:

• Er is geen dwarskracht overdracht in ankers - dwarskracht wordt alleen overgedragen door wrijving tussen de voetplaat en het betonpoeroppervlak
• Resultaten van de analyse en normcontroles zijn beperkt tot UGT (uiterste grenstoestand)
• De rekentijd van een enkel model van een betonpoer en voetplaat met een ankerraster kan tot 10 minuten duren
• Secties voor de visualisatie van resultaten zijn niet beschikbaar
• Er wordt geen rekening gehouden met het eigengewicht van modelelementen
• Er kan slechts één betonpoer worden gebruikt in het model.

De 3D-oplossing voor Detail wordt momenteel intensief ontwikkeld en geverifieerd. Met versie 24.0 wordt de eerste BETA van 3D Detail vrijgegeven. BETA 2 wordt verwacht in juli 2024 met verbeteringen in de interpretatie van resultaten, het verminderen van de huidige lijst met beperkingen en het toevoegen van extra functies. De BETA van 3D Detail wordt na een grondig verificatieproces overgezet naar de ALPHA-versie en uitgebracht met versie 24.1.

Modelbeschrijving en verificaties

Lees het theoretische achtergrondartikel voor meer informatie over het 3D Detail analytisch model:

• Betonmateriaalmodel voor 3D Detail

Verder zijn de eerste verificaties van het 3D Detailmodel en de resultaten gepubliceerd in de volgende artikelen:

• 3D Detail Verificatie: Eenvoudige buigproef
• 3D Detail verificatie: Ankerproef

U kunt ook de theoretische achtergrondartikelen van Detail raadplegen die zowel voor 2D- als 3D-modellen gelden en betrekking hebben op de interpretatie van eindige elementen en UGT-resultaten:

• Eindige elementtypes
• Algemene beschrijving van ULS-resultaten in Detail applicatie

Opmerking: Normcontroles in 3D Detail zijn momenteel alleen voor Eurocode (EN) beschikbaar.

3D Detail - Wandelementen onderworpen aan algemene belasting (BETA)

IDEA StatiCa Detail (3D Beta) is een oplossing die kan worden toegepast voor het berekenen en analyseren van wanden die uit het vlak zijn belast en voor modellen met verschillende wanddiktes. De oplossing vormt een ideaal compromis tussen een nauwkeurige oplossing met niet-lineaire methoden en toch eenvoudige modellering en rekentijd.

Ontwerp

3D Detail is gebaseerd op het geverifieerde en goed geteste 2D Detail. Het is nog steeds dezelfde gebruikersomgeving, waar de meeste entiteiten zijn behouden om het werken met de toepassing zo eenvoudig mogelijk te maken.

De gebruiker kan nog steeds meerdere wandelementen modelleren met behulp van een template of geometrie importeren uit een .dxf-bestand. Daarnaast kan hij in een 3D-omgeving de wandexcentriciteit "_ey" instellen en ook wanden met verschillende diktes modelleren.

Wapening wordt gedefinieerd in het vlak, net als in 2D. Er is echter een verbetering om de positie van de wapeningslay-out over de wanddikte te definiëren.

Er is geen mogelijkheid om wapening loodrecht op het wandvlak te definiëren (beugels).

Methode

De benadering die wordt gebruikt in IDEA Statica Detail (3D Beta) is gebaseerd op de compatibele spanningsveldmethode (CSFM), die speciaal is aangepast voor het oplossen van 3D-vraagstukken.

Een speciale meshformulering wordt toegepast op de wandstructuur om de rekentijd te verkorten. Ook heeft een orthotroop betonmateriaal voor wanden trekweerstand (afschuif) in de richting loodrecht op het wandvlak. Hierdoor kan het wandmodel zonder afschuifwapening over de dikte worden berekend.

Dit geldt specifiek voor de oplossing voor muren. Voor de fundering oplossing is het niet mogelijk om de spanning in het beton over te dragen, maar alle spanning wordt opgevangen door de wapening (zelfs in de dwarsrichting). Als je geïnteresseerd bent in het 3D Detail voor de voetstukoplossing, ga dan verder naar dit aparte release note artikel.

Resultaten

In de sectie Resultaten zie je drie basisevaluaties die in overeenstemming zijn met de ULS-criteria (ultimate limit state).

Spanningen en rek met betrekking tot beton en wapening worden gedefinieerd in het gedeelte "Sterkte". De aanhechtingsspanningen en bijbehorende gegevens worden gedetailleerd beschreven in de "Verankering". Bovendien wordt de niet-lineaire vervorming gegeven onder het kopje "Anvullend".

*Houd er rekening mee dat de bèta voor de ACI-code momenteel niet beschikbaar is.

Verankering importeren van Connection naar Detail (BETA)

Verankering in een vlakke betonpoer kan gemodelleerd en gecontroleerd worden in IDEA StatiCa Connection. Soms kan het nuttig of noodzakelijk zijn om de betonpoer te wapenen. Helaas is deze mogelijkheid niet beschikbaar in Connection.

Met de ontwikkeling van 3D Detail (BETA), gericht op verankering in betonpoeren en analyse van zowel de verankeringselementen als de betonpoer zelf, hebben we echter een oplossing. Bovendien wordt er een directe link gelegd tussen onze applicaties Connection en Detail.

Gebruikers van Connection die verankeringen ontwerpen volgens Eurocode kunnen hun model met één druk op de knop importeren van Connection naar het geavanceerde 3D Detail (BETA).

Hoe werkt het?

• Importeren is alleen toegestaan voor verankering. Als het model geen betonpoer bevat, is de knop Exporteer naar Detail uitgeschakeld.
• Het model in Connection moet worden berekend. Als er geen resultaten beschikbaar zijn, wordt het exportpictogram uitgeschakeld met de tooltip: "Resultaten niet beschikbaar, bereken eerst het model".
• Als het verankeringsmodel is berekend, wordt de importeerknop ingeschakeld.

Hoe exporteer je jouw verankering van Connection naar Detail?

Maak eerst een model van verankering in Connection volgens Eurocode en klik op de knop Bereken.

Als er resultaten zijn, is exporteren ingeschakeld. Door op de knop "Detail" in het lint te klikken, verschijnt er een dialoogvenster waarin wordt gevraagd naar de locatie en de naam van het nieuw aangemaakte Detailbestand.

Na een succesvolle export wordt het project in Detail aangemaakt. De geometrie van de betonpoer en de voetplaat, de positie en eigenschappen van ankers en de belasting worden automatisch overgebracht naar Detail. De oppervlakteondersteuning aan de onderkant van de betonpoer wordt automatisch aangemaakt.

Het lastigste deel van dit proces is het importeren van de last. Voor elk berekend lasteffect in Connection worden automatisch het bijbehorende belastinggeval en de ULS-combinatie aangemaakt in Detail.

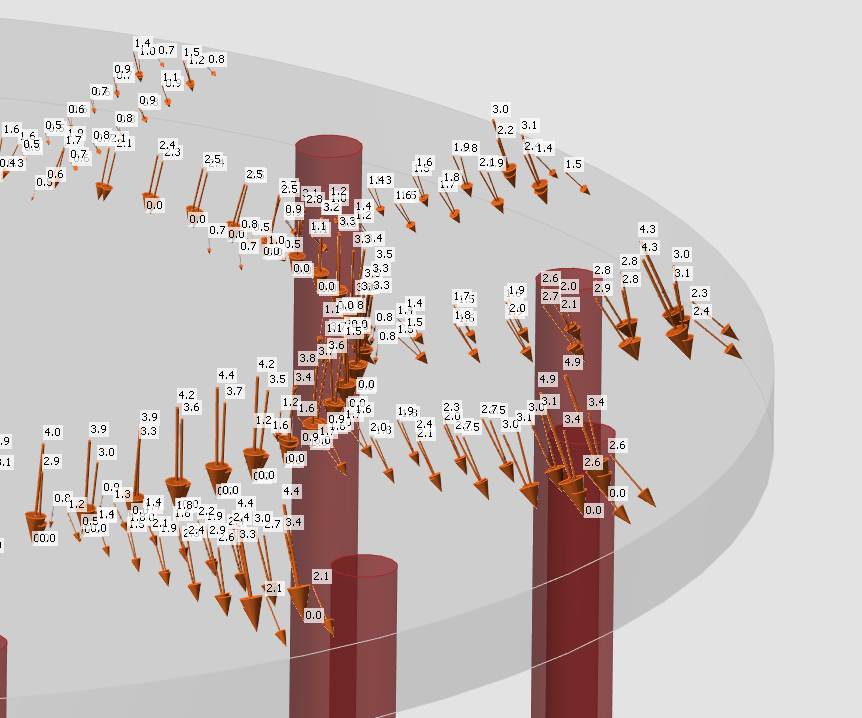

• De voetplaat wordt belast door krachten in lassen die worden gemodelleerd als een Groep van krachten.

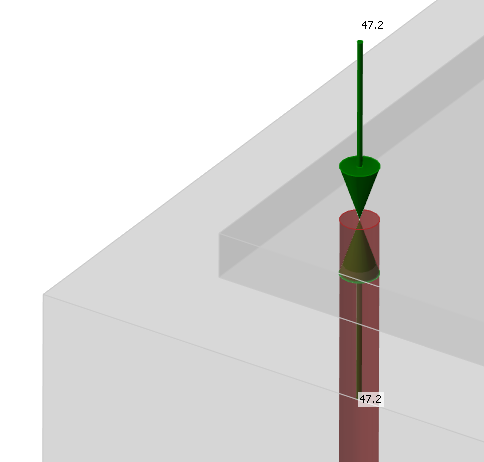

• Ankers worden onafhankelijk van de voetplaat gemodelleerd en belast en ze worden axiaal belast door puntlasten. Het anker brengt alleen druk en spanning over. Afschuiving wordt overgebracht door wrijving tussen de betonpoer en de voetplaat.

Wanneer het model wordt geïmporteerd vanuit Connection app, worden de laadimpulsen automatisch aangemaakt. De belasting van ankers wordt in de scène weergegeven door een dubbel aantal pijlen in tegengestelde richting.

• De ene pijl vertegenwoordigt de trekkracht die alleen op de bovenkant van het anker werkt.
• De andere pijl vertegenwoordigt de drukkracht die op de voetplaat werkt.

Voor de belasting van de bodemplaat zelf wordt de ingevoerde belasting voorgesteld door een groep krachten die de spanningen in lassen tussen de bodemplaat en stalen staven in het verbindingsmodel volgen.

De laatste stap is het toevoegen van wapening en het berekenen van het model.

Meer over 3D Detail als oplossing voor verankering in beton is te vinden in dit aparte release note artikel.

Opmerking: Codecontroles in het 3D Detail zijn momenteel alleen voor de Eurocode (EN).

Uitgebracht in IDEA StatiCa versie 24.0.

Multiselectie en meervoudige bewerking in Detail

De lay-out van Detail is ontworpen om gebruikers een gemakkelijke en logische oriëntatie binnen de eigenschappen te geven. Dit zorgt ervoor dat navigeren door de eigenschappen intuïtief en efficiënt is.

In combinatie met de mogelijkheid om de modeleenheden in bulk te bewerken, kunnen gebruikers meerdere modeleenheden tegelijk wijzigen, wat tijd bespaart en hun taken stroomlijnt.

Over het geheel genomen draagt dit bij aan een soepele en productieve gebruikerservaring.

Bulkbewerking van model entiteiten

Deze functie is vooral bedoeld voor gebruikers met projecten die een groot aantal modelentiteiten en wapening bevatten. Bijvoorbeeld na het importeren van wapening uit een DXF-bestand, maakt bulkbewerking het mogelijk om eigenschappen zoals diameter, materiaal, verankeringstype of laagdefinitie voor meerdere elementen tegelijk te bewerken.

Een sneltoets voor meervoudige selectie maakt het mogelijk om meerdere entiteiten uit de entiteitenboom te selecteren door de Ctrl+toets ingedrukt te houden of een combinatie van de Ctrl+Shift-toetsen.

De multi-selectie optie is ook beschikbaar voor andere eigenschappen (bijv. belastingen, combinaties en versterkingen). Met deze functie kunnen gebruikers geselecteerde entiteiten tegelijkertijd verwijderen of kopiëren, wat de efficiëntie verhoogt en taken vereenvoudigt.

Aanpasbaar rapporttabblad in Detail

Verbeterde interactie met entiteiten

De entiteitenboom, een centrale functie van de applicatie, stroomlijnt het aanpassen van rapporten. Entiteiten binnen de boom corresponderen met specifieke rapportsecties, waarbij de inhoud kan worden aangepast door selectievakjes te activeren of deactiveren. Dit ontwerp ondersteunt het intuïtief herschikken van rapportsecties via slepen. Tegelijkertijd werkt de selectie van een entiteit onmiddellijk het eigenschappenraster bij en wordt de geselecteerde sectie bovenaan de interface gemarkeerd.

Beheer van eigenschappen en rapportinhoud

Geselecteerde itemeigenschappen worden weergegeven in het eigenschappenraster aan de rechterkant van de toepassing, hoewel niet alle entiteiten eigenschappen bezitten. Deze opzet biedt een gedetailleerd overzicht en controle over de inhoud van het rapport, zodat relevante informatie wordt opgenomen volgens de voorkeur van de gebruiker.

Transparante rapportgeneratie

Het tabblad Rapport helpt bij het genereren van rapporten, verbetert de transparantie van berekeningen en vergemakkelijkt normcontroles. Dit omvat:

• Opnemen van gebruikersparagrafen: Een "gebruikersparagraaf" kan worden opgenomen in het rapport voor het hele project of individuele entiteiten, waarbij gebruik wordt gemaakt van een geavanceerde editor voor tekst- en beeldbewerking die doet denken aan MS Office tools. Wijzigingen worden voor het gemak direct in het tabblad Rapport opgeslagen.

• Toevoeging van extra essentiële secties: Secties zoals Theoretische achtergrond en Software-informatie verrijken het rapport en bieden essentieel inzicht in berekeningsgrondslagen en softwarefunctionaliteiten. Het gedeelte Theoretische achtergrond gaat in op berekeningsaannames en functionaliteiten van modelonderdelen, naast referenties voor codecontrole en ontwerpcodes.

Meertalige ondersteuning voor theoretische achtergrond

Theoretische achtergrond is toegankelijk in het Engels, Duits, Nederlands en Tsjechisch. Voor andere talen wordt een Engelse versie geleverd om brede toegankelijkheid te garanderen.

Geavanceerde materiaallijstfuncties

Bill of Material (BOM) biedt geavanceerde functies zoals het weergeven van namen van wapeningsmodellen in de tabel met wapeningsstaven. Deze verbetering helpt bij het moeiteloos identificeren van wapeningsstaven in de materialenlijst, door ze te correleren met hun respectievelijke entiteiten in het model. BOM biedt ook een optie voor het schema om wapening te exporteren naar dxf.

Vrijgegeven in IDEA StatiCa patch 23.1.5.

RCS API voor gestroomlijnde en efficiënte ontwerpprocessen

De RCS API maakt integratie in elk project mogelijk met minimale vereisten. De API is gebaseerd op REST-technologie en ondersteunt gebruikers voor zowel .Net (C#) als Python, met de flexibiliteit om de ondersteuning uit te breiden naar andere programmeertalen.

Documentatie, inclusief installatie-instructies en gebruiksvoorbeelden, is beschikbaar op de website voor ontwikkelaars, zodat gebruikers snel aan de slag kunnen met de RCS API:

Aan de slag met RCS API

De RCS API maakt het laden van een RCS project mogelijk door:

• Importeren vanuit een aangemaakt IOM-bestand, of
• Een bestaand RCS-bestand te openen

Zodra een RCS-project actief is, kun je:

• Informatie opvragen over het project, inclusief projectgegevens, beschikbare doorsneden en ontwerp liggers.
• Code-instellingen bijwerken.
• De versterkte doorsnedewapening, spanelementen of de volledige doorsnede bijwerken met behulp van een invoerbestand (.nav).
• De berekening uitvoeren voor alle of geselecteerde doorsneden.
• Resultaten ophalen voor alle of geselecteerde doorsneden.

De API markeert onze toewijding aan het leveren van een schaalbare, gebruiksvriendelijke tool voor het optimaliseren en automatiseren van ontwerpen voor gewapende doorsneden van betonconstructies. Dit stroomlijnt de ontwerpworkflow en opent toekomstige ontwikkelingen, waaronder de overweging van webgebaseerde berekeningsservices en integratie met platforms zoals VIKTOR apps of Rhino Compute.

Uitgebracht in IDEA StatiCa patch 23.1.3.

Tabel eenvoudig invoegen in IDEA StatiCa Detail

Gebruikers kunnen dit gestroomlijnde proces gebruiken om de kans op handmatige invoerfouten te verkleinen en de gegevensinvoer aanzienlijk te versnellen waardoor de productiviteit toeneemt. De procedure is als volgt.

1. Start het proces door de eerste cel (linksboven) in de tabelinvoer in IDEA StatiCa Detail te selecteren. Druk op ESC na de eerste klik om de cel voor te bereiden op nieuwe invoer.

2. Kopieer de gewenste tabel van een willekeurig blad.

3. Plak (Ctrl+V) de gekopieerde tabel in de tabel in IDEA StatiCa Detail.

De Detail-tabel wordt automatisch aangepast aan de afmetingen van de Excel-tabel.

Deze functie is van toepassing op alle tabellen in IDEA StatiCa Detail, inclusief die voor Snedekrachten en Wapening of Vorm definitie, en biedt een oplossing voor efficiënte en foutloze gegevensinvoer.

Uitgebracht in IDEA StatiCa versie 23.1.2.

Uitgebreide gebruikersinterface in IDEA StatiCa Detail

Opties voor weergavebediening voor 2D- en 3D-scènes in IDEA StatiCa Detail

U kunt het uitgebreide bedieningspaneel gebruiken om zowel 2D- als 3D-scènes naadloos te manipuleren binnen IDEA StatiCa Detail. Deze functie biedt verschillende weergaveopties en de mogelijkheid om in te zoomen en met het model mee te bewegen.

Het bedieningspaneel biedt drie soorten opties voor weergavebediening:

1. Positioneringshulpmiddelen
2. Weergaveopties
3. Visuele presentatie

Positioneringshulpmiddelen, essentieel voor het aanpassen van de oriëntatie van het model aan het gewenste gezichtspunt, zijn handig geplaatst op het linkergedeelte van het bedieningspaneel. Hierdoor kunt u de lay-out van de scène intuïtief en nauwkeurig aanpassen.

Centraal in het paneel kunnen gebruikers moeiteloos schakelen tussen 2D-model, 3D-model en echte 3D-weergave, waardoor een vloeiende overgang tussen de verschillende weergavemodi mogelijk is voor verschillende berekenings- of presentatiebehoeften. Lees meer over de verschillen tussen de weergaveopties in Algemene interface in Detail applicatie.

In het rechtergedeelte van het paneel zijn functies beschikbaar om de visuele presentatie van het model te wijzigen. Gebruikers kunnen kiezen tussen de weergaveopties Solid en Transparant die ook geïntegreerd kunnen worden met een perspectivische weergave voor meer diepte en realisme in de visualisatie van het model.

Een home-knop aan de rechterkant van het paneel zorgt voor eenvoudige navigatie naar de standaardweergave en verbetert de gebruikerservaring door een snelle reset-optie te bieden.

Dit adresseert de belangrijkste gebruikerseisen en pijnpunten door de volledige reeks standaardbewerkingen voor weergavebediening te integreren. Het stelt gebruikers in staat om zich bezig te houden met het perspectivische weergave en zonder beperkingen te werken met de scène waardoor modellen uitgebreid en onbeperkt verkend kunnen worden.

Het tabblad Informatie toont het geselecteerde Projectonderdeel in een transparante 3D-weergave

Dit is vooral handig als een gebruiker van het tabblad Ontwerp/Hulpmiddelen/... naar het tabblad Informatie gaat, omdat het huidige actieve onderdeel automatisch wordt geselecteerd en weergegeven in deze modus.

Dit is ontworpen om eenvoudig te kunnen navigeren en oriënteren binnen Projectonderdelen. Door een transparante 3D-weergave van het geselecteerde onderdeel te geven, kunnen gebruikers snel de details van het onderdeel begrijpen waardoor ze efficiënter kunnen omgaan met de verschillende projectonderdelen.

Gelijkmaking van schermafmetingen voor alle grafische uitgangen

De uniforme formaat van afmetingen optimaliseert de oriëntatie binnen de 2D-weergave aanzienlijk en verbetert de algehele gebruikerservaring. Om toegang te krijgen tot deze functie kunnen eenheden worden aangepast via de CSS-knop op het bovenste lint van het tabblad Ontwerp.

Uitgebracht in IDEA StatiCa versie 23.1.3.

Presentatie van relevante resultaten in gedetailleerde grafieken in Detail

Dit is mogelijk door een combinatie van "Shift" + linkermuisklik of het contextmenu van de rechtermuisklik. De weergegeven curve omvat alle berekende lastincrementen voor het gekozen belastinggeval of de gekozen combinatie. Een specifieke lastincrement, zoals geselecteerd op het lint, wordt duidelijk gemarkeerd in de grafiek.

De horizontale as van de grafiek geeft de toegepaste last aan, met symbolen voor 100% toegepaste voorspanning (P), blijvende last (G) en variabele last (V).

Het systeem geeft gedetailleerde inzichten in onder andere spanningen, rek, vervorming, scheurwijdte en ankerkrachten.

Bovendien kunt u de gegevens die in de grafiek worden weergegeven exporteren naar bitmap-, CSV- of DXF-formaat. Deze optie is toegankelijk via het contextmenu van de grafiek waardoor verdere gegevensanalyse en documentatie buiten de softwareomgeving mogelijk is.

Uitgebracht in IDEA StatiCa versie 23.1.3.

Uniforme tabblad Materialen voor het beheer van doorsneden en materialen in Detail

De gebruikersinterface van het tabblad die overeenkomt met de rest van de applicatie, heeft een samenhangend en gestroomlijnd ontwerp. De lay-out toont de scène aan de linkerkant en het eigenschappenraster aan de rechterkant dat afgestemd is op de organisatie in andere applicatieonderdelen.

De belangrijkste functies zijn een intuïtieve verkenningservaring via:

• De boom van entiteiten, waar gebruikers de context kunnen gebruiken.
• Het menu door met de rechtermuisknop op een item te klikken.
• De optie om afzonderlijke secties in en uit te pakken voor gedetailleerd onderzoek.

Daarnaast biedt het tabblad de mogelijkheid om eenvoudig spanning-rekdiagrammen te bekijken voor het staal dat wordt gebruikt in oplegplaten zodat u direct binnen de interface inzicht krijgt in de materiaaleigenschappen.

Met de exporteerfunctie kunnen gebruikers met de rechtermuisknop op een afbeelding in de scène klikken om diagrammen in verschillende formaten te exporteren, wat documentatie- en rapportageprocessen vergemakkelijkt.

De scènebediening bevat twee diagrammen voor effectieve scèneaanpassingen. Een opmerkelijke functie is ook de mogelijkheid om de rand tussen deze grafieken te verplaatsen waardoor gebruikers een grote flexibiliteit hebben bij het aanpassen van hun weergave.

De gebruikersinterface voor het tabblad Materialen voorkomt verschillende potentiële kritieke uitdagingen:

• Diverse materialen beheren: Het tabblad vereenvoudigt het beheer van materialen en doorsneden, wat vooral nuttig is voor renovatieprojecten, grootschalige constructies of onderzoek, en zorgt voor een gestroomlijnde workflow.
• Complexe projectstructuren: Gezien de complexiteit van projecten met talloze onderdelen en gevarieerde materialen, bevordert de gebruikersinterface de efficiëntie en het navigatiegemak zodat materiaaleigenschappen en doorsneden eenvoudig kunnen worden beheerd en gecontroleerd.

Uitgebracht in IDEA StatiCa versie 23.1.4.

SIA 262:2013 geïmplementeerd in IDEA StatiCa RCS en Beam

SIA 262:2013 kan worden geselecteerd wanneer een nieuw project wordt aangemaakt en weergegeven in de projectgegevens en de norm wordt ook vermeld in het eindrapport. De implementatie van SIA 262:2013 omvat beoordelingen, partiële factoren en materiaalbibliotheken.

Materialen voor beton, wapening en voorspanwapening kunnen gevonden worden in de MPRL database, die geïmplementeerd is in de IDEA StatiCa RCS en Beam applicaties.

Er is toegang tot materialen voor beton, wapening en voorspanwapening zoals gedefinieerd in de meest recente SIA 262:2013 normen, plus flexibiliteit voor gebruikers die liever werken met de materiaalspecificaties uit de eerdere SIA 262:2003 normen.

Vanwege de uiteenlopende behoeften en voorkeuren van onze gebruikers, blijven de materialen van de SIA 262:2003 normen beschikbaar, waardoor compatibiliteit en flexibiliteit voor lopende en oude projecten gewaarborgd blijft.

Uitgebracht in IDEA StatiCa versie 24.0.

Nauwkeurige berekening van de afschuifweerstand van betonplaten

De berekening van de resulterende dwarskracht werd in het verleden berekend volgens de volgende formule:

\[{{v}_{d,max~}}=\sqrt{{{v}_{x}}^{2}+{{v}_{y}}^{2}}\]

Vervolgens werd de kracht toegepast op alle geanalyseerde hoeken tussen de x-as en werden richtingen gecontroleerd. In de meeste gevallen waren de controles van afschuiving en interactie te conservatief.

Zoals de bovenstaande figuur laat zien, is de corresponderende normaalkracht nul voor de hoek van 90°. De normale drukkracht beïnvloedt de afschuifweerstand van het ontwerp V_Rd,c, respectievelijk de waarde van σ_cp volgens EN 1992-1-1 6.2.2 (1).

In IDEA StatiCa RCS komen extra hoeken overeen met de richting van de resulterende dwarskracht (26,6°), de loodrechte hoek (116,6)°, en de hoek van de drukdiagonaal. Deze hoeken krijgen een overeenkomstige dwarskracht toegewezen evenals andere snedekrachten.

De heersende (extreme) hoek van een controle van afschuiving is nu anders (26,6°). De resultaten zijn nauwkeuriger met de juiste V_Rd,c respectievelijk σ_cp waarden.

Deze methode bepaalt nauwkeurig de richting van de dwarskracht en voert de gewenste normcontroles uit, in overeenstemming met de snedekrachten. Meer informatie over hoe de snedekrachten worden berekend, vindt u in de Theoretische achtergrond voor RCS - 2D snedes.

Als u geïnteresseerd bent in het ontwerpen van betonnen vloeren en meer wilt weten over de theorie van Baumman die in IDEA StatiCa RCS is geïmplementeerd, probeer dan ons webinar: Methode van Baumman voor het ontwerpen van beton schalen in de praktijk.

Uitgebracht in IDEA StatiCa versie 23.1.2.

BIM and Checkbot

Checkbot Free – the structural design hub for FEA and CAD data

The IDEA StatiCa Checkbot Free application works both as a plugin linked to a specific FEA or CAD tool and as a standalone application capable of importing, managing, and exporting different types of design data. For the majority of its capabilities, the paid license is not necessary. The only necessity for running it is a valid IDEA StatiCa user account. This means that also without the paid, educational, or trial license, the user can still leverage the advantages of the Checkbot Free features.

If the user has not yet created an IDEA account, they can simply follow this step-by-step guide to set up a Basic account.

Checkbot Free offers a range of functionalities aimed at improving project collaboration and efficiency:

• Import compatibility: Users can import projects from all supported CAD and FEA BIM links directly into IDEA StatiCa Checkbot.
• Sharing of design objects: Enables seamless sharing of design objects among project stakeholders.
• File export: Supports the export of .ideaconn files, facilitating easy exchange and collaboration.
• Viewer access: Allows opening selected connections in our Viewer web browser tool, ensuring project details are easily accessible for review and discussion.

User's benefits

• Licensing flexibility: Free Checkbot is included in one setup package, where IDEA StatiCa applications are unlocked with a license. Even when all paid seats are occupied, users can still perform imports and exports in the Checkbot app.
• Replacement of free Viewer plugins: This aims to supersede the free CAD viewer plugins for Advance Steel, Revit, and Tekla, centralizing functionality within Checkbot.
• Unified solution: Prevents the fragmentation of tools (CAD Viewer plugin, IDEA StatiCa toolset installation, Checkbot not linked to Viewer) by centralizing Checkbot as a hub for structural engineering data management.

Intuitive user experience

• Informative tooltips: Disabled commands within the application feature tooltips explaining why they are unavailable, enhancing user understanding and navigation.
• Clear identification: The free version is clearly labeled as "Checkbot Free" in the title, distinguishing it from the licensed version.

Released in IDEA StatiCa version 24.0.

Checkbot klaar voor grote projecten

Door de mogelijkheid om IDEA StatiCa apps te koppelen aan tientallen verschillende tools is het niet meer nodig om verschillende benaderingen te creëren voor specifieke leveranciers. De BIM-koppeling voor gegevensoverdracht is gepolijst en vereenvoudigd om de processen zo soepel en snel mogelijk te laten verlopen.

Hierdoor is er weinig tijd nodig om de gegevens uit verschillende bronnen te halen. Hier zijn enkele vergelijkingen voor verschillende metrieken.

Snellere import voor enkele verbinding vanuit FEA koppelingen

We hebben de processen tijdens het importeren van een enkele verbinding en lid in FEA importen verbeterd door onnodige API-aanroepen die we gebruiken tijdens het importeren te verminderen. Dit resulteert in aanzienlijk snellere importeertijden voor specifieke BIM-koppelingen.

Sneller openen van bestaande projecten

Ook zijn de laadtijden voor reeds bestaande projecten van Checkbot met ongeveer 50% verbeterd ten opzichte van versie 23.1.5.

60% snellere FEA import

De importsnelheid is verbeterd door het maken van verbindingen (.ideacon) uit te stellen tot het moment dat ze echt nodig zijn. De importsnelheid varieert van FEA-link tot FEA-link.

Tijdens het importeren hebben we het gedeelte waarin alle geïmporteerde verbindingen worden weggeschreven naar de harde schijf in de map Connections in het Checkbot-project overgeslagen, omdat dit het grootste deel van de importeertijd in beslag nam. Vanaf versie 24.0.2 worden de Ideacon-bestanden aangemaakt op het moment dat de gebruiker ermee wil werken:

• Ontwerp verbindingen in IDEA StatiCa Verbinding
• Exporteer verbindingen naar Viewer of naar Ideaconn-bestanden vanuit Checkbot
• Ontwerp verbindingen in de Member-toepassing

Het genereren van een subset van Ideacons alleen wanneer dat nodig is, vermindert de tijd aanzienlijk in vergelijking met het creëren van honderden bestanden tijdens het importproces. Deze aanpak versnelt vooral het importeren van grote modellen, waardoor gebruikers snellere prestaties en een efficiëntere workflow ervaren binnen IDEA StatiCa Checkbot.

Snelle projectvisualisatie in Viewer

Er zijn verschillende belangrijke redenen waarom de Viewer populair is in de communicatie tussen bouwkundig ingenieurs, detailers, tekenaars en aannemers, waaronder:

• Verbeterde 3D-weergave
• 3D-model schaalt dynamisch om het hele scherm te vullen
• Pop-ups - informeren de gebruiker over lopende processen
• Snel schakelen tussen Projectonderdelen
• 3D dwg download verwerkt op de achtergrond (de werkruimte wordt niet geblokkeerd)
• Lasteffecten worden weergegeven in de navigatiestructuur

Uitgebracht in IDEA StatiCa versie 24.0.

Verbeterde 3D-scène-interactie en vastgoedbeheer in Checkbot

Voordelen voor IDEA StatiCa Checkbot gebruikers

• Multi-edit-optie voor excentriciteiten: Gebruikers kunnen de excentriciteiten van meerdere elementen tegelijk bewerken, waardoor het wijzigingsproces aanzienlijk wordt gestroomlijnd en hun productiviteit wordt verhoogd.
• Verbeterde leesbaarheid voor onderbouwelementen: De zichtbaarheid en leesbaarheid van geanalyseerde of verwante elementen binnen het onderbouwgedeelte vergemakkelijken een beter begrip en inspectie van deze componenten.
• Duidelijk contrast voor 'alleen-lezen'-eigenschappen: Het eigenschappenraster heeft een duidelijk contrast voor rood gemarkeerde eigenschappen, waardoor kritieke informatie en waarschuwingen goed zichtbaar zijn.

Voordelen voor het hele platform

• Uniforme technologie voor alle applicaties: Door dezelfde property grid-technologie te hebben voor alle IDEA StatiCa-applicaties, zijn onderhoud en toekomstige uitbreidingen eenvoudig, wat zorgt voor een consistente gebruikerservaring en overheadkosten voor ontwikkeling vermijdt.
• Krachtige mogelijkheden: De integratie van deze technologie maakt functies zoals multi-select en multi-edit mogelijkheden mogelijk, waardoor de flexibiliteit en efficiëntie van de applicaties wordt verbeterd.

Uitgebracht in IDEA StatiCa versie 24.0.

Tekla BimApi-link beschikbaar in GitHub

Deze Tekla BimApi biedt verschillende belangrijke voordelen voor gebruikers van IDEA Statica Checkbot, waaronder:

• Unieke naamgeving voor geïmporteerde elementen: Namen van geïmporteerde elementen volgen een consistente opmaak van “Element + ID”, wat zorgt voor duidelijkheid en verwarring voorkomt bij projectbeheer.
• Uniforme oplossing voor alle BIM-links: Door de aanpak van BIM-links te standaardiseren, inclusief de Tekla-link, wordt de algehele efficiëntie van de oplossing gemaximaliseerd.

Toegankelijkheid

• Openbare GitHub opslagplaats: De Tekla-link is toegankelijk in GitHub bij IDEA StatiCa Openbare GitHub opslagplaats. Deze openbare beschikbaarheid bevordert een community-gedreven aanpak van ontwikkeling en ondersteuning.
• Verbeterde ondersteuning voor derden: Met de BimApi-link die beschikbaar is in GitHub, kunnen externe ontwikkelaars en partners die CAD naar IDEA Checkbot integreren profiteren van duidelijke richtlijnen, waardoor er minder uitgebreide hulp nodig is van het BIM-team. De huidige integraties omvatten Bocad, met mogelijke toekomstige uitbreidingen met Qnect.

Aangepakte uitdagingen

• Lage kosten voor ontwikkelingsassistentie: Door een uitgebreide en gemakkelijk toegankelijke bron in GitHub aan te bieden, de behoefte aan directe hulp van het BIM-team wordt geminimaliseerd, wat tot aanzienlijke tijdbesparingen leidt.
• Verduidelijking van de naamgeving van ontwerpstaven: De unieke naamgevingsconventie voor geïmporteerde onderdelen voorkomt mogelijke verwarring bij gebruikers over de identificatie van ontwerpstaven binnen Checkbot.

Gebruikerservaring (UX):

Het ontwikkelingsproces voor nieuwe CAD-links naar IDEA StatiCa Checkbot is naadloos, waardoor het voor ontwikkelaars eenvoudig en niet tijdrovend is.

Uitgebracht in IDEA StatiCa versie 24.0.

Usability and Licensing

Eenmalige aanmelding - Single Sign-on (SSO)

Single Sign-on authenticatie maakt gecentraliseerde authenticatie mogelijk. Met deze functie hebben gebruikers direct toegang tot alle IDEA StatiCa applicaties met één set aanmeldgegevens. Dit vereenvoudigt het aanmeldproces en zorgt voor een soepele gebruikerservaring doordat er geen gedoe meer is met het beheren van meerdere wachtwoorden.

Single Sign-on vergemakkelijkt de toegang, verbetert de beveiliging en verhoogt de productiviteit van de klant, zonder wachtwoorden te hoeven onthouden. Het geeft gebruikers toegang tot zowel desktop- als webapplicaties en verbetert het toegangsbeheer voor beheerders van bedrijfslicenties.

Vrijgegeven voor IDEA StatiCa versies 22.1.6, 23.1.5, 24.0.6 en 24.1.

User Portal - redesign & enhancements

More customizable

• Only relevant info for users is shown
• We can target specific users (different CTAs and content)
• Improved communication of expired license
• Prepared to have the content customizable further

More scalable

• New side menu that can be edited
• Clearer dashboard where all the relevant information is shown
• Pages can now be edited without development in CMS

Besides administration purposes, there are links to IDEA cloud tools present there as well.

Released in IDEA StatiCa version 24.0.

Gedeelde voorkeuren

Het Voorkeuren dialoogvenster is toegankelijk vanuit de startende IDEA StatiCa app of in een backstage menu van elke vermelde app. Zodra de wijzigingen in de voorkeuren zijn opgeslagen, worden ze toegepast op alle andere apps.

Het insluiten van deze functie zorgt voor de volgende ervaring:

• Consistente instellingen in alle apps
• Vereenvoudiging van de workflows van gebruikers
• Mogelijkheid om alle gedeelde voorkeuren op één plek in te stellen voor alle tools tegelijk

Een voorbeeld van gebruik is het definiëren van de standaard ontwerpcode en subcode in het voorkeurenvenster, waardoor deze parameters vooraf worden gedefinieerd voor alle nieuwe projecten.

Meer over materiaalvoorkeuren voor het huidige project in de Connection app in het artikel Project item en materiaalbeheer.

Hoe de standaardtoestand instellen

Er zijn twee manieren om de parameters terug te zetten naar hun standaardinstellingen. De standaardwaarden zijn voorbereid in twee versies: Imperisch en Metrisch.

1) Reset de hele lijst met voorkeuren

2) Alleen de specifieke categorie resetten

Bij het opstarten in Checkbot

Deze integratie zorgt ervoor dat instellingen gedefinieerd in Checkbot automatisch worden toegepast en herkend in de Connection, Detail en Member items geopend binnen hetzelfde Checkbot project, wat de efficiëntie bevordert en de noodzaak voor handmatige herconfiguratie vermindert.

De voordelen van gedeelde voorkeuren zijn momenteel beschikbaar voor Connection, Member, Detail en Checkbot toepassingen. De set voorkeuren die beschikbaar zijn in het dialoogvenster wordt voortdurend uitgebreid.

Uitgebracht in IDEA StatiCa versie 24.0.

Delen van voorkeuren via exporteren/importeren

Gebruikers kunnen de hele voorkeurenreeks of slechts een deel ervan exporteren en importeren via een .json-bestand en delen met collega's.

Om alle voorkeuren te exporteren en importeren, selecteer je de juiste pictogrammen linksonder in het dialoogvenster.

Als je slechts één hoofdstuk van de voorkeuren wilt exporteren en importeren, is er een contextmenu beschikbaar als je met de rechtermuisknop op het hoofdstuk in het menu klikt.

Vrijgegeven in IDEA StatiCa versie 24.1.

Foutafhandeling met integratie van Ondersteuningscentrum

Deze probleemoplossingsdienst is bedoeld om directe hulp te bieden bij licentiegerelateerde problemen die gebruikers van de IDEA StatiCa bureaubladapplicatie tegenkomen, met koppelingen naar oplossingen of aanvullende informatie.

De bureaubladapplicatie kan elk crashprobleem ondervangen door de gebruiker duidelijk te informeren over de oorzaak van de fout en de aanbevolen actie om het probleem op te lossen - met name het bijwerken van de IDEA StatiCa-applicatie. Deze aanpak zorgt ervoor dat gebruikers goed geïnformeerd zijn over de stappen die ze kunnen nemen om problemen in de toekomst te voorkomen, waardoor de gebruikerservaring wordt verbeterd doordat direct wordt aangegeven hoe te handelen in het geval van een applicatiecrash.

De tool voor het afhandelen van fouten biedt uitleg over wat er aan de hand is bij technische of licentieproblemen en biedt directe links naar artikelen waar de oplossing uitgebreider wordt uitgelegd.

Integratie met het Ondersteuningscentrum

Gebruikers krijgen de kennis om de oorzaken achter fouten in de bureaubladapplicatie te begrijpen. Wanneer ze een fout tegenkomen, worden ze via een directe link doorverwezen naar een specifiek onderdeel van het Ondersteuningscentrum waar gebruikers toegang krijgen tot oplossingen en gedetailleerde informatie over hun probleem.

Snellere identificatie van oplossingen

Deze integratie richt zich op verschillende soorten situaties:

• Bekende licentieproblemen - de gebruiker linken naar specifieke kennisbankartikelen.
• Bekende technische problemen die al zijn opgelost - de gebruiker koppelen aan de huidige installatie-instellingen.
• Bekende technische problemen die al gerapporteerd zijn - informatie over het feit dat er geen verdere acties nodig zijn.

Dit helpt niet alleen bij het oplossen van fouten, maar verbetert ook de gebruikerservaring door gerichte ondersteuning te bieden, waarbij de oorzaken van veelvoorkomende problemen binnen de applicatie direct worden aangepakt.

Uitgebracht in IDEA StatiCa versie 23.1.3.

In-app tooltips en links met Ondersteuningscentrum

Functietooltips bieden directe toegang tot Ondersteuningscentrum-artikelen vanuit de desktopapplicatie, waardoor antwoorden sneller worden gevonden en er minder vaak contact hoeft te worden opgenomen met technische ondersteuning.

Gebruikers kunnen direct ondersteuning en informatie krijgen over veelgestelde vragen. De tooltip blijft zichtbaar bij mouseover op de tooltip zelf, niet alleen op het pictogram.

Hierdoor hoeven gebruikers minder tijd te besteden aan zelfhulp als ze niet zeker weten hoe de functies werken. De hyperlinks worden onderhouden om de gebruiker de best mogelijke informatie uit de bibliotheek van onze artikelen te geven.

Uitgebracht in IDEA StatiCa versie 24.0.

Sneltoetsen (hotkeys) in IDEA StatiCa applicaties

Beschikbare sneltoetsen:

• Opslaan (Ctrl + S): Hiermee start u de functie "Opslaan" voor projecten die al eerder zijn opgeslagen. Voor nieuwe projecten wordt het dialoogvenster "Opslaan als" geopend.
• Annuleren (Ctrl + Z): Voert een enkele ongedaan maken actie uit waarmee gebruikers de laatste acties in stappen kunnen terugroepen.
• Opnieuw (Ctrl + Y): Schakelt een enkele stap voor opnieuw uitvoeren in zodat de laatst ongedaan gemaakte actie opnieuw kan worden uitgevoerd.
• Openen Project (Ctrl + O): Hiermee wordt de "Open browser" in het backstage-menu geopend, waarbij ook de lijst met recente projecten wordt weergegeven voor snelle toegang.
• Nieuw Project (Ctrl + N): Start het "Nieuw project" in het backstage menu om een nieuw projectbestand te starten. Het maakt geen nieuw projectonderdeel binnen het huidige project.
• Hernoem (F2): Hiermee kan het huidige geselecteerde item in de projectboom worden hernoemd zodat projectonderdelen snel kunnen worden georganiseerd en geïdentificeerd.

Uitgebracht in IDEA StatiCa versie 24.0.

New Portuguese (Brazilian) language in apps

Portuguese (Brazilian) has been added to the language set across all applications.
