Fotovoltaïsch overkapping staalconstructie, Californië

Over het Project

De Napa Valley Transit Authority is een ambitieus project gestart om een fotovoltaïsche (PV) overkapping te installeren op hun locatie aan 101 Sheehy Court, Napa, CA. Dit project was gericht op het bieden van een duurzame energieoplossing en het verbeteren van de functionaliteit van de transitfaciliteit. De PV-overkapping is geclassificeerd als een grootoverspannende constructie, ondersteund door breed-flens (WF) profielen voor liggers en kolommen. De PV-modules zijn gemonteerd op koudgevormde stalen gordingen, die overspannen tussen de liggers en het primaire constructieve raamwerk vormen.

Naast de duurzame voordelen was het project ook gericht op het tonen van de technologische vooruitgang in de constructieve engineering en de integratie van hernieuwbare energie. Door de PV-overkapping te installeren, draagt de Napa Valley Transit Authority niet alleen bij aan het verminderen van CO₂-uitstoot, maar stelt zij ook een precedent voor andere vervoersautoriteiten om vergelijkbare milieuvriendelijke initiatieven te adopteren.

Het ontwerp voor de overkapping werd geleverd door KPFF Consulting Engineers.

Technische Uitdagingen

Het project bracht verschillende technische uitdagingen met zich mee, waaronder het ontwerp en de analyse van de grootoverspannende overkappingsconstructie. Het laterale krachtsysteem moest zorgvuldig worden gepland, waarbij in de oost-westrichting een stalen gewoon momentframe werd gebruikt en in de noord-zuidrichting stalen gewone uitkragende kolommen, conform ASCE 7 Hoofdstuk 12. De kolommen waren ingebed in betonnen paalfunderingen, wat een extra laag complexiteit toevoegde.

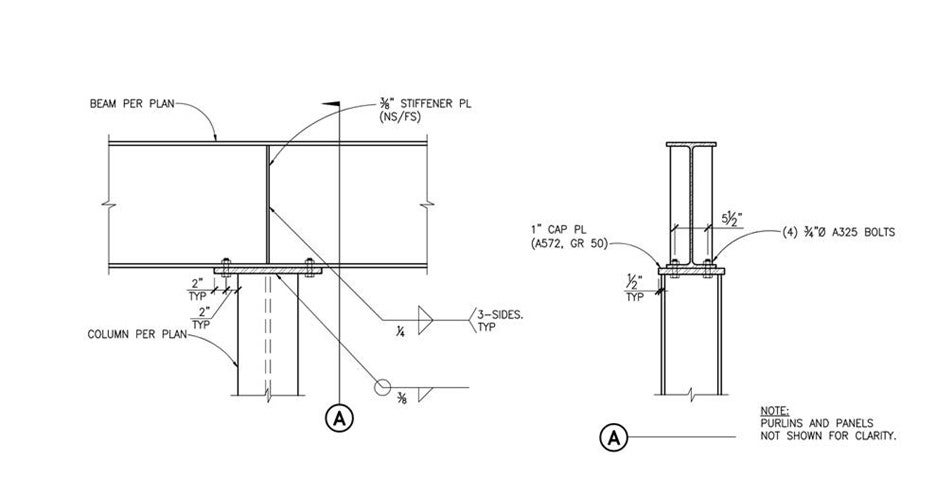

Het ontwerpproces omvatte het aanpakken van de mogelijke significante wind- en seismische krachten, gezien de seismische activiteit op de locatie. Ervoor zorgen dat de PV-overkapping deze krachten kon weerstaan zonder de constructieve integriteit in gevaar te brengen, was een belangrijke overweging. Bovendien vereiste het unieke gedrag van de verbindingen, met name de tweerichtingse wrikkracht op de doorvoerplaten, een nauwkeurige analyse en validatie, die niet kon worden bereikt via traditionele handberekeningen.

Een andere belangrijke uitdaging was de coördinatie tussen verschillende technische disciplines. De integratie van elektrische componenten met de constructieve elementen vereiste zorgvuldige planning en uitvoering om ervoor te zorgen dat de PV-modules efficiënt konden functioneren zonder onnodige belasting op de draagconstructie te veroorzaken.

Oplossingen en Resultaten

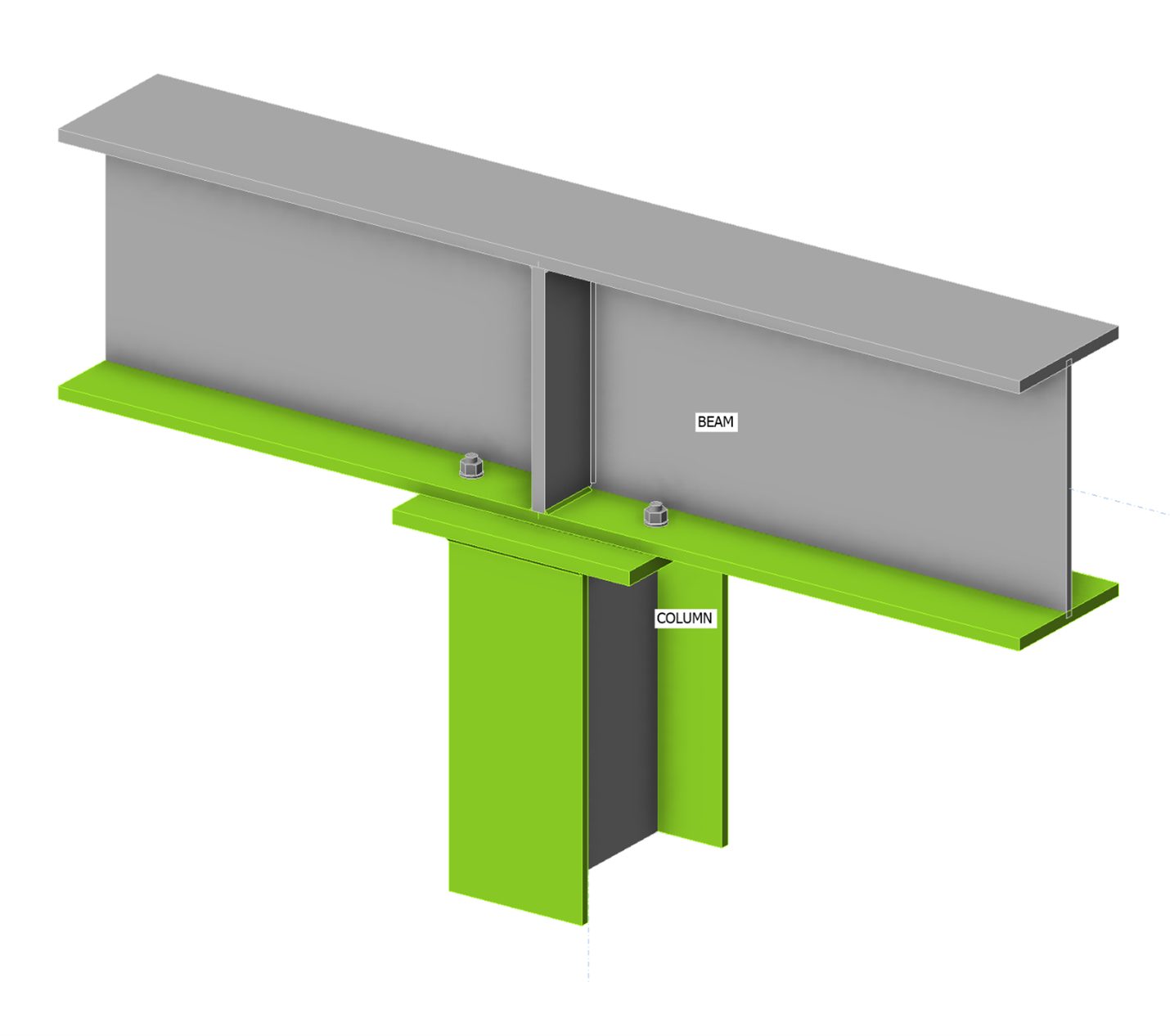

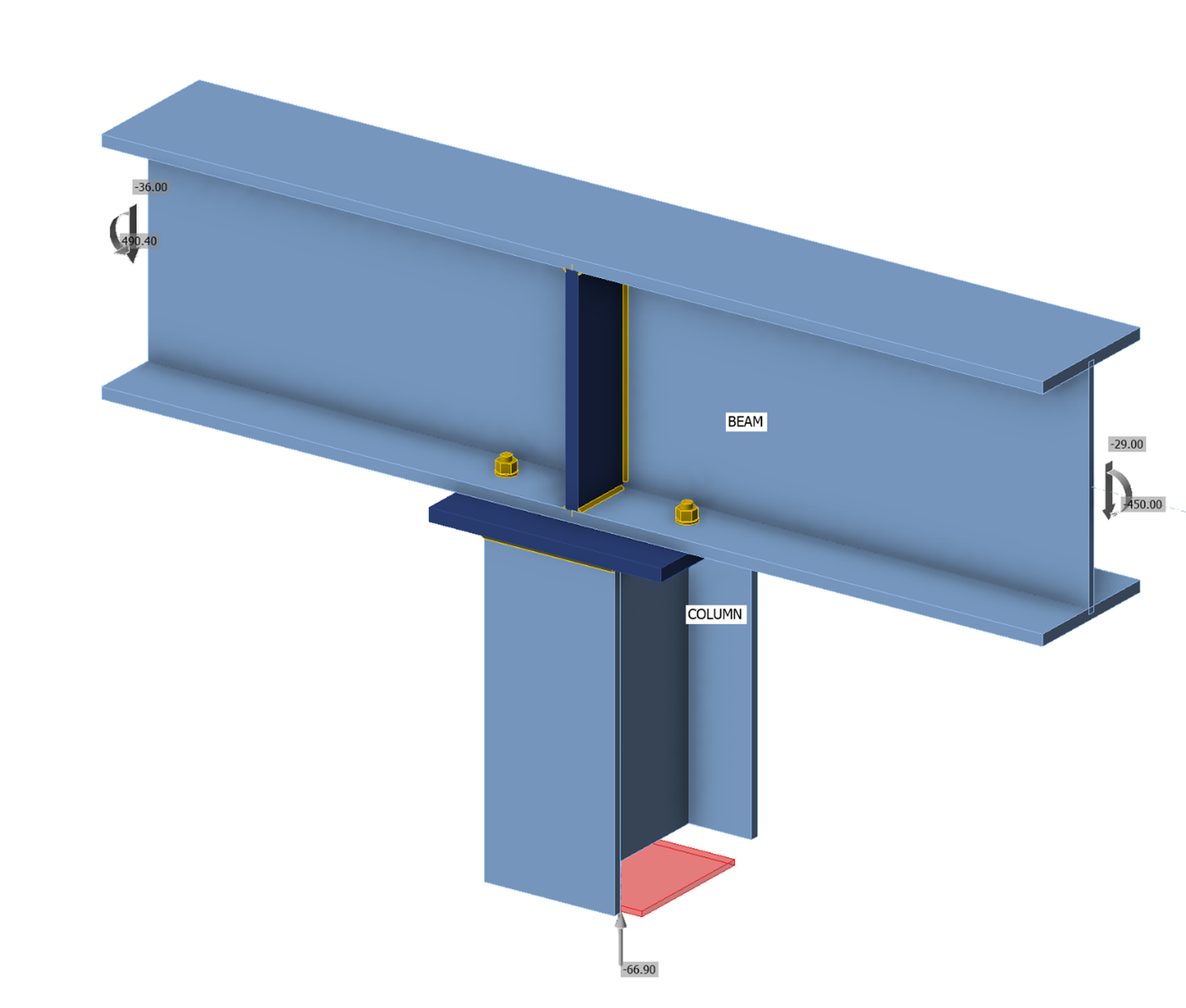

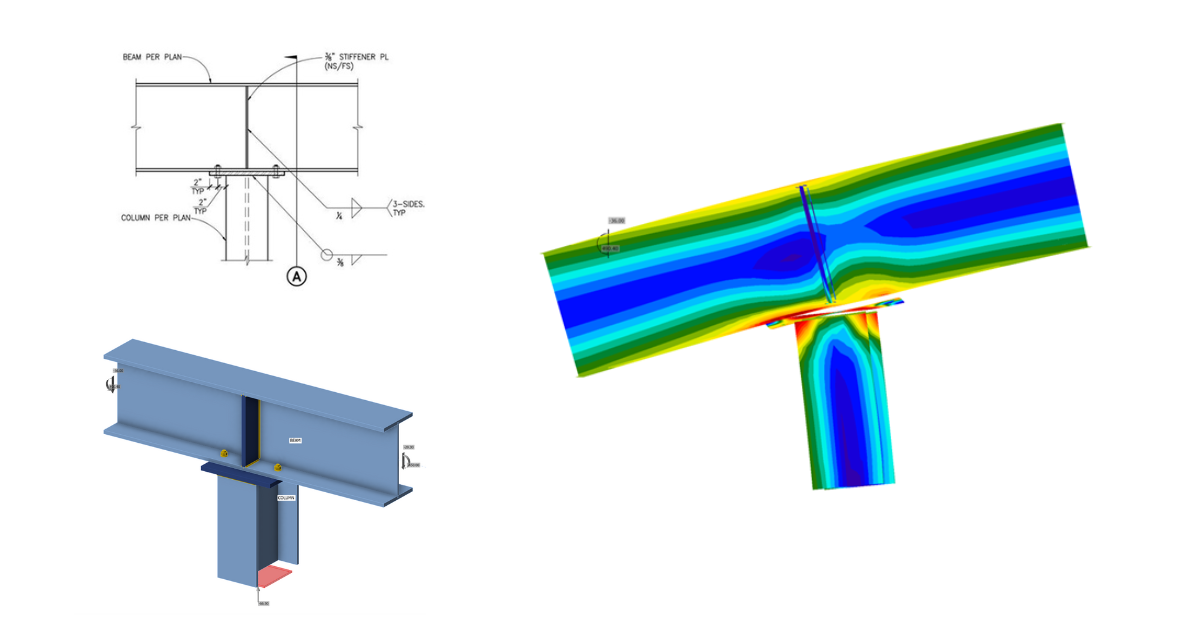

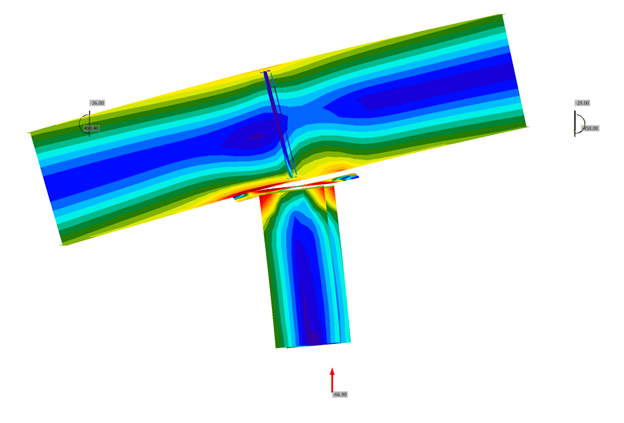

IDEA StatiCa speelde een cruciale rol bij het aanpakken van de technische uitdagingen van dit project. De software maakte het ontwerp mogelijk van typische details die verband houden met PV-zonneoverkappingen en legde het unieke gedrag van de verbindingen vast. De CBFEM-analysemogelijkheden van IDEA StatiCa stelden het team in staat om de tweerichtingse wrikkracht en de effecten daarvan op de doorvoerplaten nauwkeurig te bepalen. Dit niveau van detail en precisie was niet mogelijk met handmatige berekeningen, waardoor IDEA StatiCa een onmisbaar hulpmiddel voor dit project was.

Het iteratieve ontwerpproces dat door IDEA StatiCa werd gefaciliteerd, zorgde ervoor dat zowel de geometrie als de uitvoerbaarheid van de bouw grondig werden bevestigd. Door meerdere ontwerpiteraties mogelijk te maken, kon het ingenieursteam het ontwerp optimaliseren voor prestaties, uitvoerbaarheid en kostenefficiëntie. De software produceerde ook een uitgebreid berekeningspakket, dat essentieel was voor het voldoen aan de vereisten voor de indiening van constructieve berekeningen. Dit uitgebreide pakket omvatte gedetailleerde analyseresultaten en ontwerpdocumentatie, die cruciaal waren voor het verkrijgen van de benodigde goedkeuringen van regelgevende instanties.

Bovendien faciliteerde het gebruik van IDEA StatiCa een naadloze integratie met andere ontwerpsoftware die in het project werd gebruikt, zoals BIM-tools (Building Information Modeling). Deze interoperabiliteit zorgde ervoor dat alle ontwerpaspekten goed gecoördineerd waren, waardoor de kans op fouten en herwerk tijdens de bouw werd verminderd.

Het resultaat was een robuuste en betrouwbare PV-overkappingsconstructie die voldeed aan alle ontwerp- en veiligheidsnormen. De succesvolle implementatie van de PV-overkapping heeft de duurzaamheid van de activiteiten van de Napa Valley Transit Authority aanzienlijk verbeterd. Het project heeft niet alleen een hernieuwbare energiebron opgeleverd, maar ook de algehele esthetiek en functionaliteit van de transitfaciliteit verbeterd.

Daarnaast heeft het project een benchmark gesteld voor toekomstige ontwikkelingen in de regio. De succesvolle integratie van geavanceerde constructieve oplossingen met systemen voor hernieuwbare energie heeft de haalbaarheid en voordelen van dergelijke projecten aangetoond. De Napa Valley Transit Authority wordt nu gezien als een leider in duurzame infrastructuurontwikkeling en inspireert andere organisaties om vergelijkbare initiatieven na te streven.
