Over het project
Ontworpen door Arup, was het een uitdagende taak om deze unieke vorm en complexe geometrie van het aquarium te realiseren binnen een strakke deadline. De werkzaamheden omvatten constructieve, geotechnische, werktuigbouwkundige en brandveiligheidstechnische engineering.
Omdat veel iteraties en analyses vereist waren, zou dit project niet mogelijk zijn geweest zonder innovatieve constructiesoftware. Dit omvatte Rhino met Grasshopper, GSA en IDEA StatiCa. Dankzij de BIM-koppelingen die de workflow faciliteerden, verliep de informatiestroom naadloos en werd veel tijd en moeite bespaard.
Technische uitdagingen
De conventionele aanpak voor het creëren van een vrije buitenoppervlakte maakt gebruik van een bouw met balken en kolommen, ondersteund door secundaire niet-constructieve frames. De omvang en positionering van de tanks maakten deze aanpak echter uitdagend. In plaats daarvan werd een complexere langoverspannende constructie gebruikt voor de dakstructuur, waardoor de buitengevel en interne systemen van de constructie gelijktijdig konden worden gebouwd.

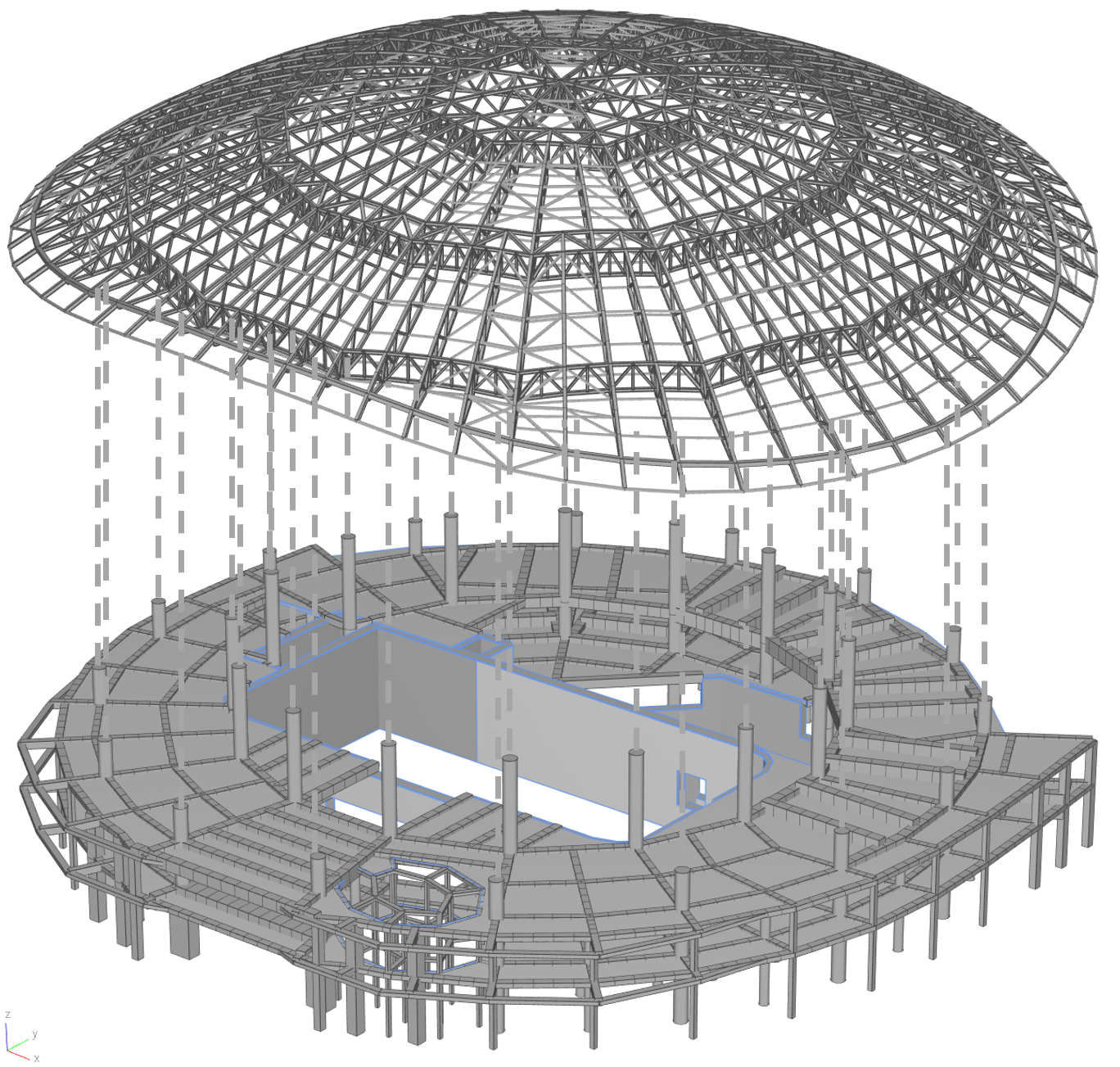

Het initiële constructieve schema omvatte een dak met een reeks radiale warren-vakwerkliggers en twee ringen van omtreksgerichte wandligger-systemen. Het gehele dak rustte op de betonnen kolommen, wat een duidelijk en efficiënt krachtpad bood.
Na vele iteraties en aanpassingen (bijv. dakontwerp, kolomindeling, aantal kolommen, dakbegrenzing, hoogte van vakwerkliggers, type verbinding, schoorindeling, enz.) werd de constructie definitief vastgesteld.
Oplossingen en resultaten
Vóór IDEA StatiCa zou het team de verbinding hebben moeten ontwerpen met behulp van Excel. IDEA StatiCa Connection stelde het team in staat om alle gebout en gelaste verbindingen snel en veilig te modelleren. Geavanceerde analyses, waaronder knik, stijfheidsanalyse, rekenwaarde van de weerstand en seismisch, werden met minimale inspanning uitgevoerd.
Dankzij de BIM-koppeling van IDEA StatiCa met GSA werd het in GSA gemodelleerde model geëxporteerd naar IDEA StatiCa, inclusief inwendige krachten, staafprofielen en geometriegegevens. Dit stelde het team in staat fouten en repetitief werk te minimaliseren om tijd te besparen voor andere cruciale taken.
Over Arup
ARUP is een multinationaal professioneel dienstverlener met hoofdkantoor in Londen, dat engineering-, ontwerp-, plannings-, projectmanagement- en adviesdiensten levert voor alle aspecten van de gebouwde omgeving. Met bijna 20.000 medewerkers behoort het tot de grootste en meest gerenommeerde ingenieursbureaus in het Verenigd Koninkrijk.
