Progettazione strutturale di una sezione a T in cemento armato (EN)

1 Nuovo progetto

Avviamo IDEA StatiCa, andiamo nella scheda Calcestruzzo e selezioniamo l'applicazione RCS.

Inizia facendo clic sulla voce di menu Crea un nuovo progetto.

Quindi, manteniamo l'impostazione generale dell'Eurocodice e selezioniamo il tipo di sezione armata e la trave come tipo di elemento.

2 Progetto

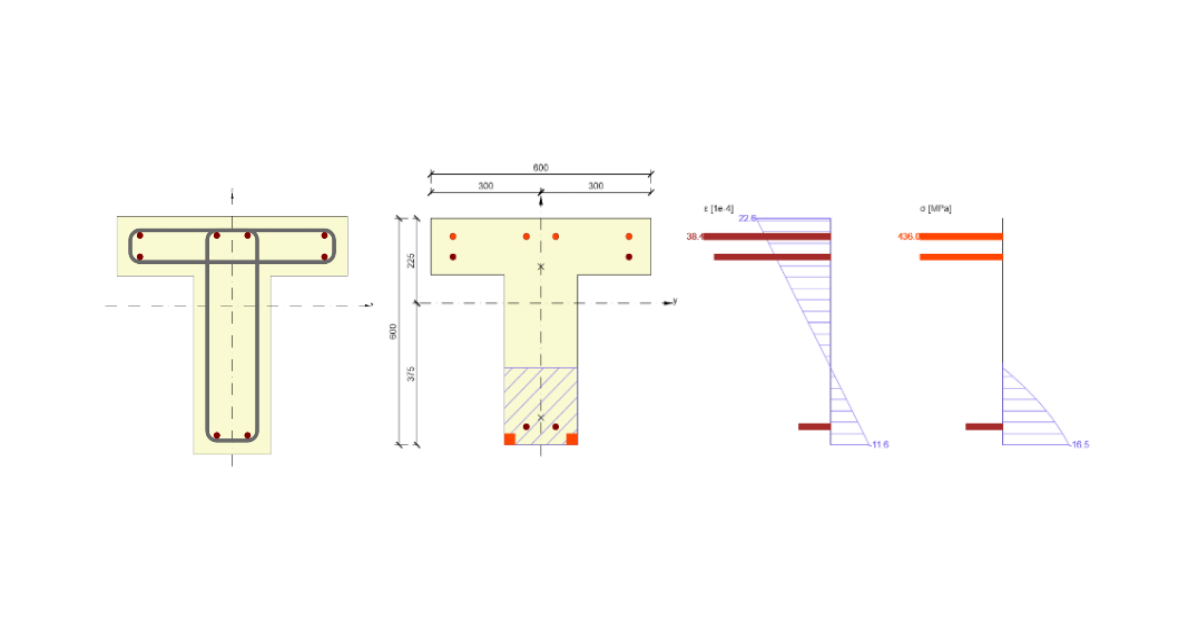

Si crea un nuovo progetto e si inserisce una sezione trasversale a T e se ne impostano le dimensioni.

Ora cambiamo la qualità del calcestruzzo in C30/37.

Si prosegue in Elemento di Progetto si disattiva Carbonatazione nella scheda Dati elemento.

Si passa a Forze interne, dove si inseriscono i valori di progetto delle forze interne.

Continuiamo con l'inserimento dell'armatura. L'opzione migliore nel caso di sezioni rettangolari, a T e a I è quella di utilizzare un modello. Regolare le sue proprietà in base alla schermata. Si noti che il programma calcola automaticamente il numero minimo di barre necessarie del diametro proposto e con un'ipotesi di profondità effettiva "d" e braccio di leva "z". Una volta modificato il diametro e cliccato su ricalcola, i numeri saranno adattati alle verifiche. Per rispettare le regole di dettaglio, si introdurrà una barra su ciascun lato del nastro.

4 Verifica

Per eseguire i controlli, è sufficiente fare clic su Verifica. Il modo più rapido per assicurarsi che l'elemento superi le verifiche è guardare il lato destro dello schermo e controllare il riepilogo di tutte le verifiche. In questo esempio si nota che le verifiche di taglio e di interazione non passano. Questa è una conseguenza dell'uso di calcoli esatti invece che di ipotesi per i risultati del braccio di leva.

Passiamo ai Risultati per esaminare i risultati dettagliati delle verifiche SLU e SLE. In primo luogo, si dovrebbe risolvere la verifica del taglio, nella scheda Taglio. Per migliorare il valore della verifica del taglio, si può provare a modificare l'angolo del puntone diagonale (l'angolo predefinito per il puntone diagonale è impostato a 45 gradi).

Ora possiamo modificare l'angolo del puntone di compressione da 45° a 40° secondo la norma EN 1992-1-1 6.2.3.

Tutte le verifiche sono corrette. È possibile esaminarle tutte cambiando le schede.

5 Relazione

Infine, passare alla scheda Relazione. IDEA StatiCa offre un rapporto completamente personalizzabile da stampare o salvare in formato modificabile.

Hai progettato, ottimizzato e verificato secondo codice una sezione a T armata secondo l'Eurocodice in IDEA StatiCa RCS.
