Gewapend betonnen T-profiel (EN)

1 Nieuw project

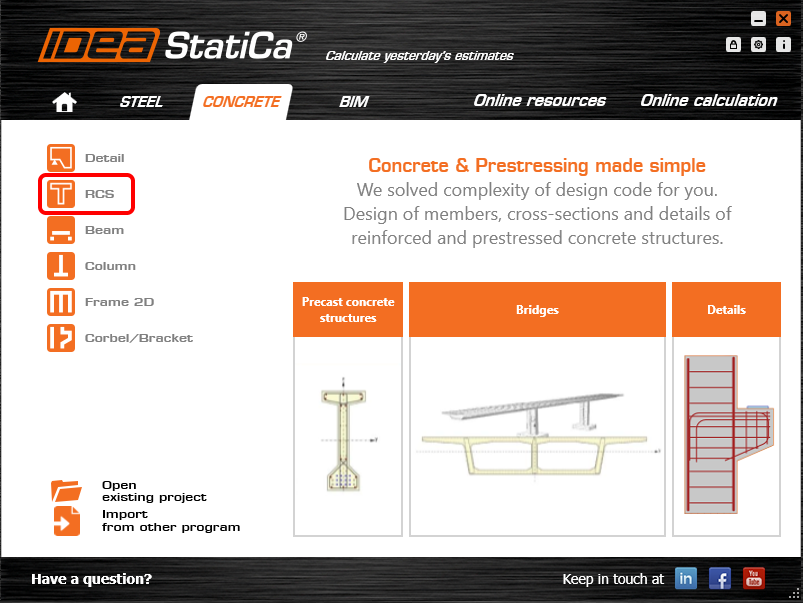

Laten we IDEA StatiCa starten, naar het tabblad Beton gaan en de applicatie RCS selecteren.

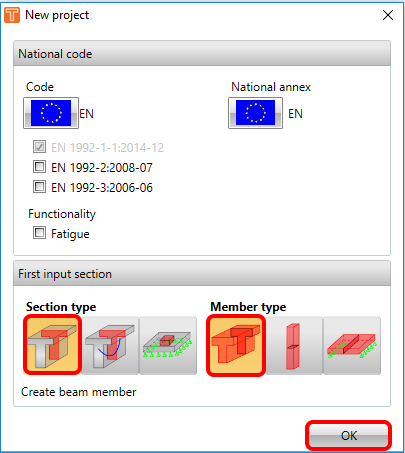

Begin met het aanklikken van het menu item Create a new project (Maak een nieuw project).

Vervolgens blijft u bij de standaard algemene Eurocode-instelling en selecteert u Gewapend als sectietype en Ligger als type van het element.

2 Ontwerp

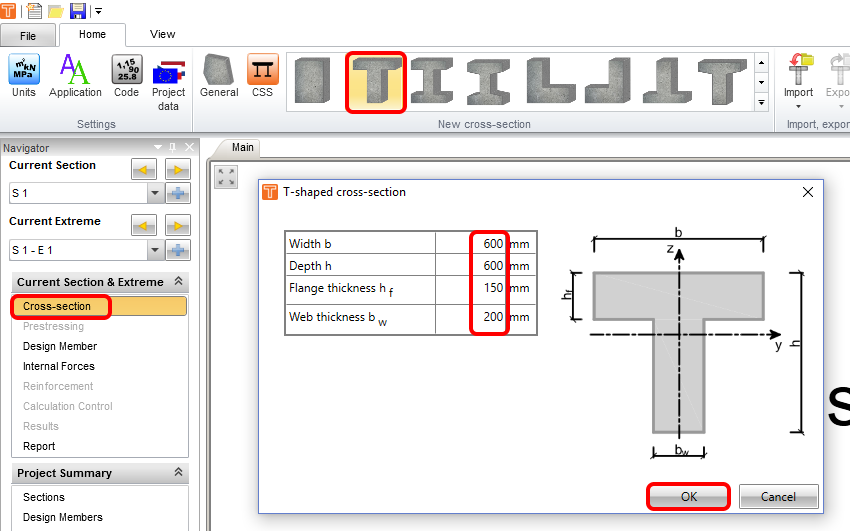

Een nieuw project is aangemaakt en u voert een T-doorsnede in en stelt de afmetingen ervan in.

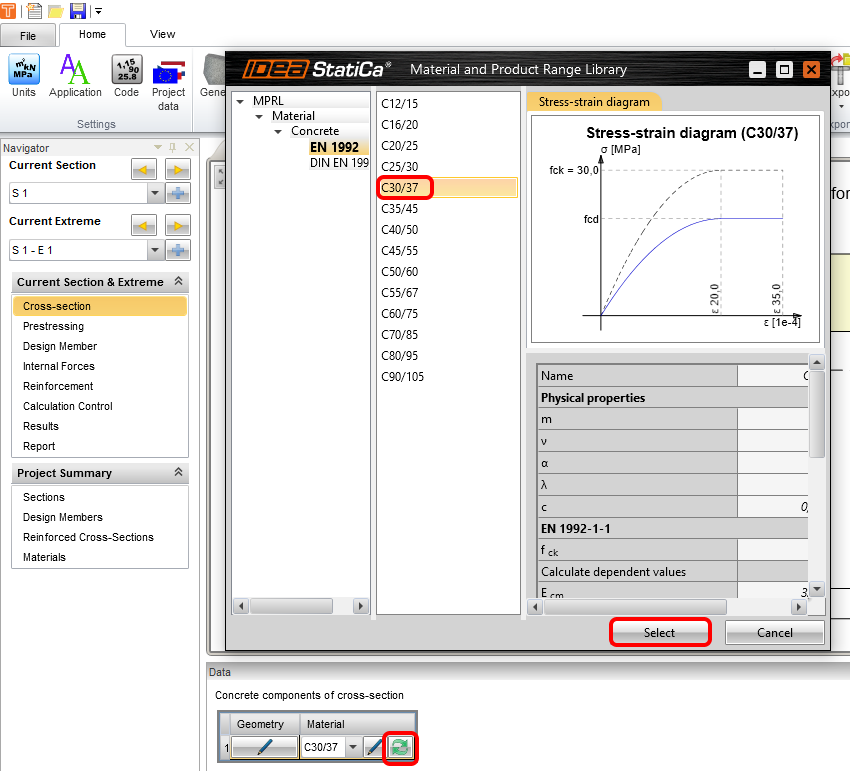

Laten we nu de betonkwaliteit veranderen in C30/37.

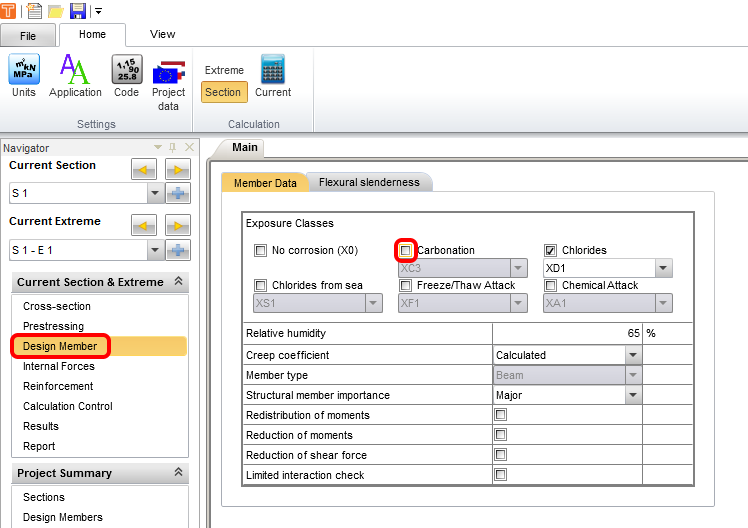

U gaat verder in Design member (Elementontwerp) en deactiveert Carbonation (Carbonatie) in het tabblad Member data (Elementgegevens).

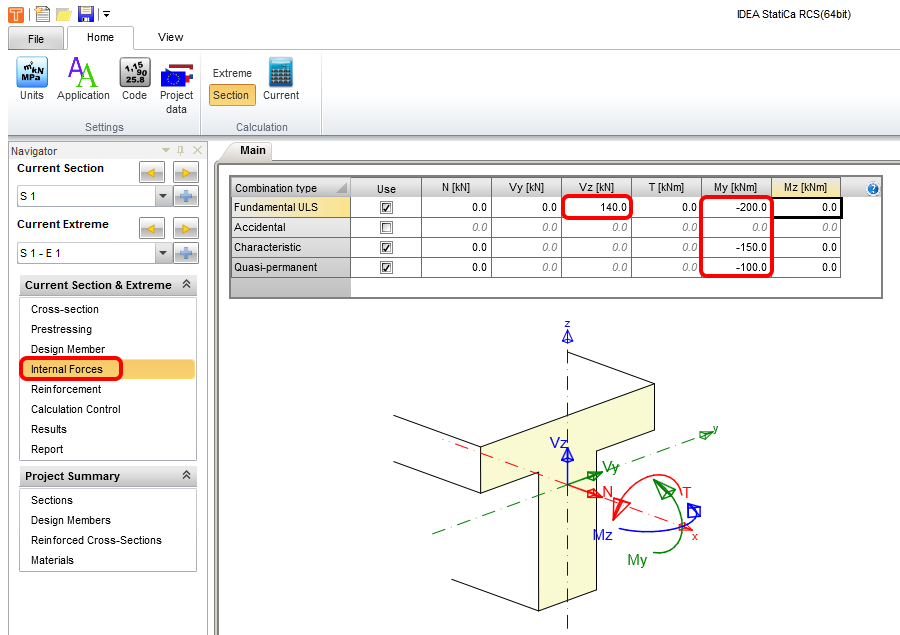

Ga verder naar Internal forces (Interne krachten) waar u de ontwerpwaarden van de interne krachten invoert.

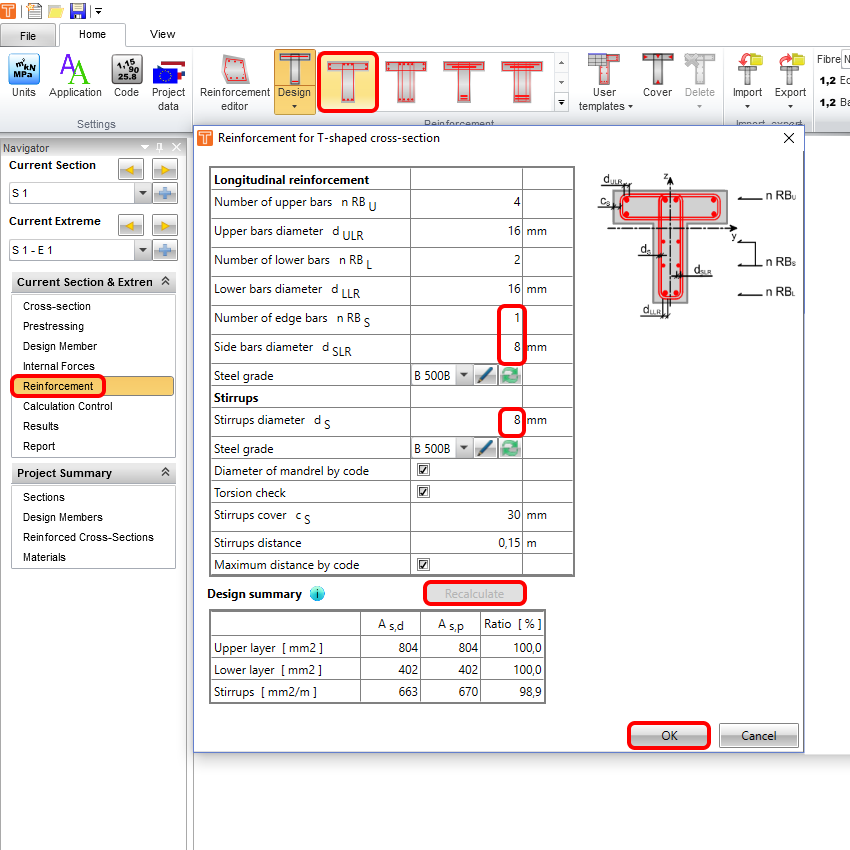

Laten we verder gaan met de invoer van Wapening. De beste optie bij rechthoekige, T- en I-profielen is het gebruik van een sjabloon. Pas de eigenschappen ervan aan volgens de screenshot. Merk op dat het programma automatisch het minimaal vereiste aantal staven berekent met de voorgestelde diameter en uitgaande van de effectieve diepte "d" en de hefboomarm "z". Zodra u de diameter wijzigt en op herberekenen klikt, worden de aantallen aangepast aan de controles. Om de regels voor detaillering te respecteren, voert u aan elke kant van het web één staaf in.

4 Controle

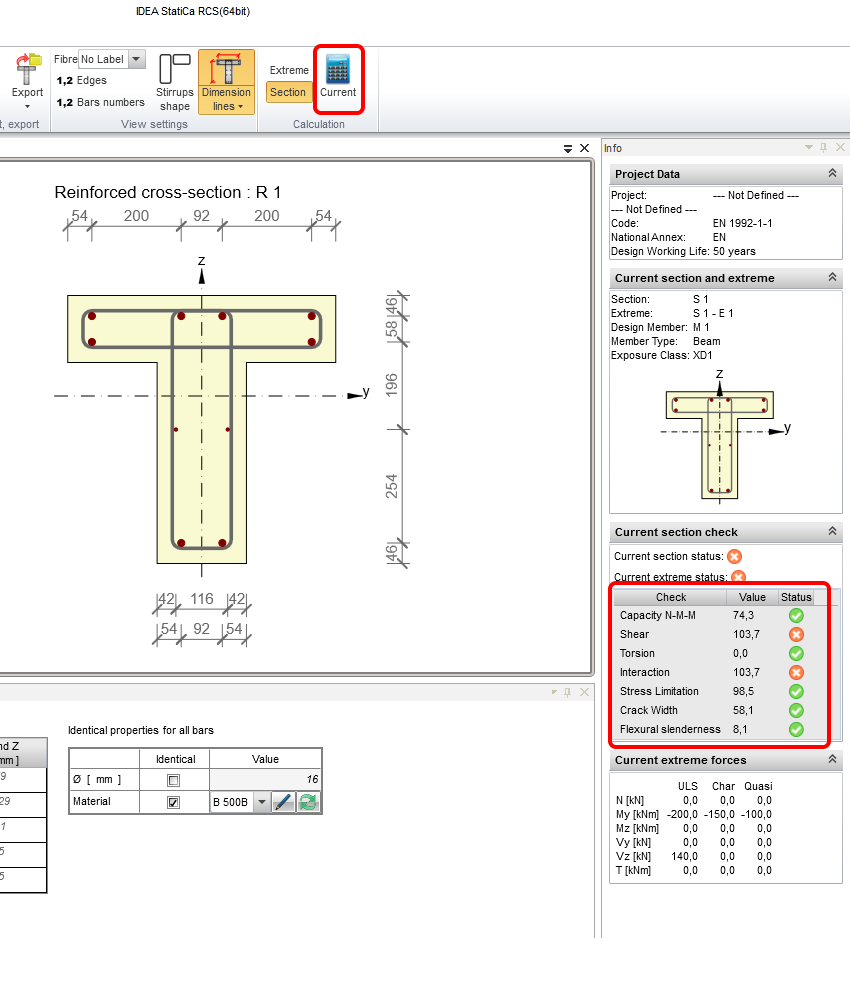

Om de controles uit te voeren, klik je gewoon op Actueel. De snelste manier om er zeker van te zijn dat het element de controles doorstaat, is om aan de rechterkant van het scherm te kijken naar de samenvatting van alle controles. In dit voorbeeld zie je dat de afschuif- en interactiecontroles niet voldoen. Dit is een gevolg van het gebruik van exacte berekeningen in plaats van veronderstellingen voor hefboomarmresultaten.

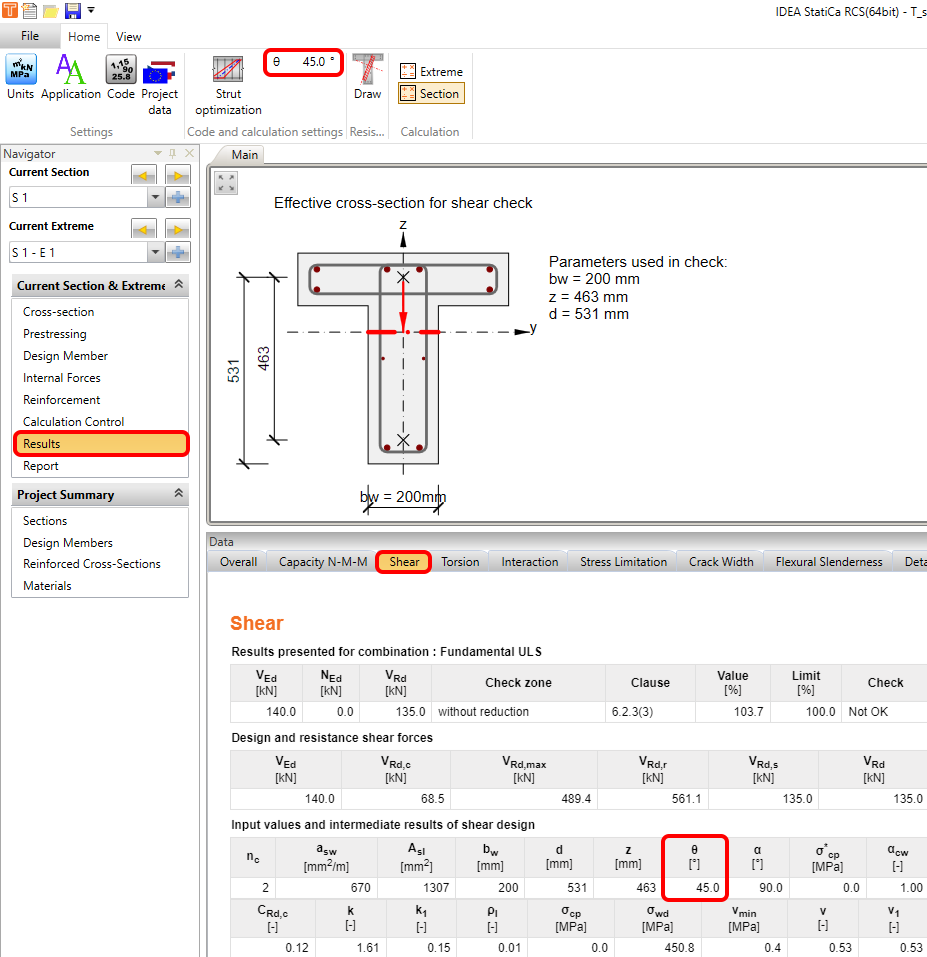

Laten we naar Resultaten gaan om de gedetailleerde resultaten van ULS en SLS controles te onderzoeken. Eerst moet u de afschuifcontrole oplossen in het tabblad Afschuiving. Om de waarde van de afschuifcontrole te verbeteren, kunt u proberen de hoek van de diagonale schoor te veranderen (standaard is de hoek voor diagonale schoor ingesteld op 45 graden).

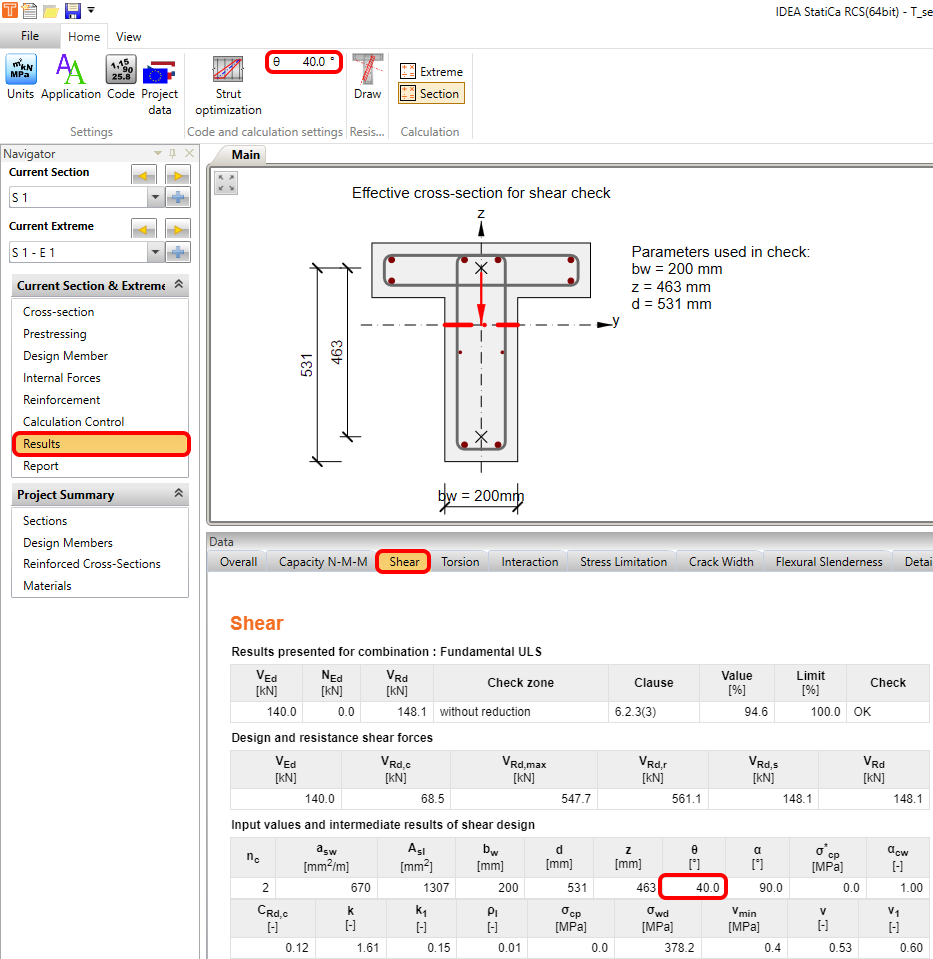

Nu kunnen we de hoek van de steun veranderen van 45° naar 40° in overeenstemming met EN 1992-1-1 6.2.3.

En alle controles zijn in orde. U kunt ze allemaal doorlopen door van tabblad te wisselen.

5 Verslag

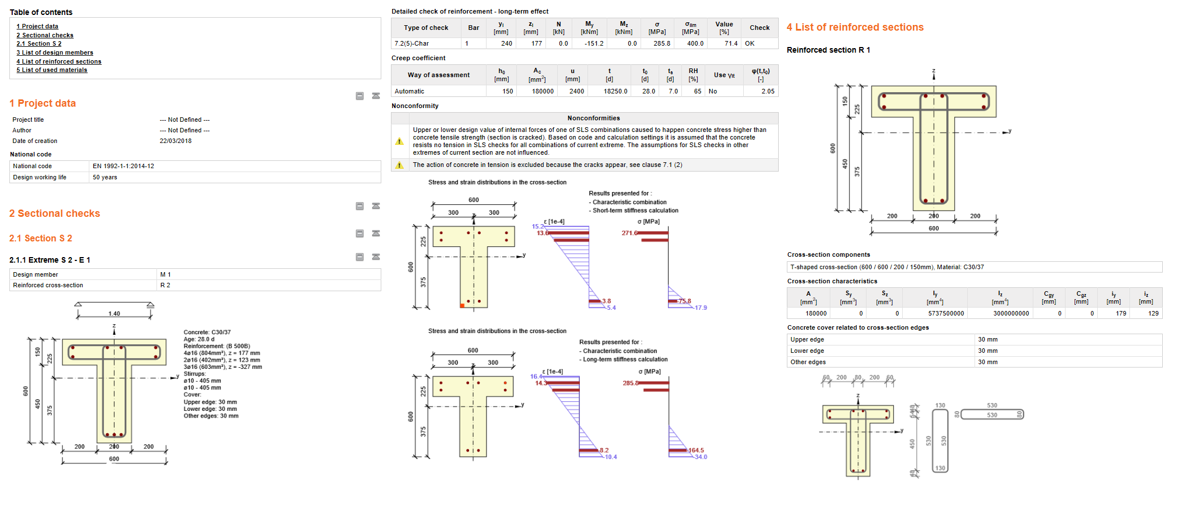

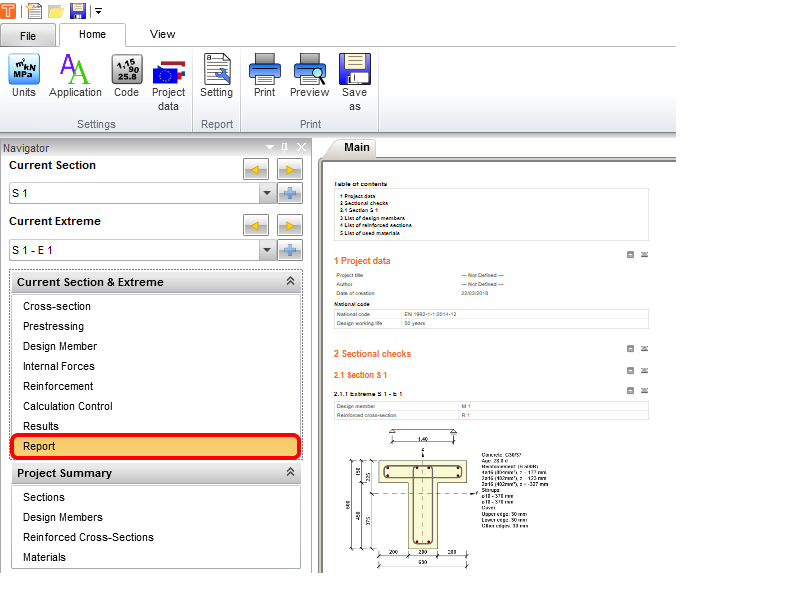

Ga tenslotte naar het tabblad Report (Verlsag). IDEA StatiCa biedt een volledig aanpasbaar verslag om af te drukken of op te slaan in een bewerkbaar formaat.

U hebt een gewapend T-profiel ontworpen, geoptimaliseerd en gecontroleerd volgens de Eurocode.
