Teljes horgonyzás importálása Tekla Structures-ből az IDEA StatiCa-ba

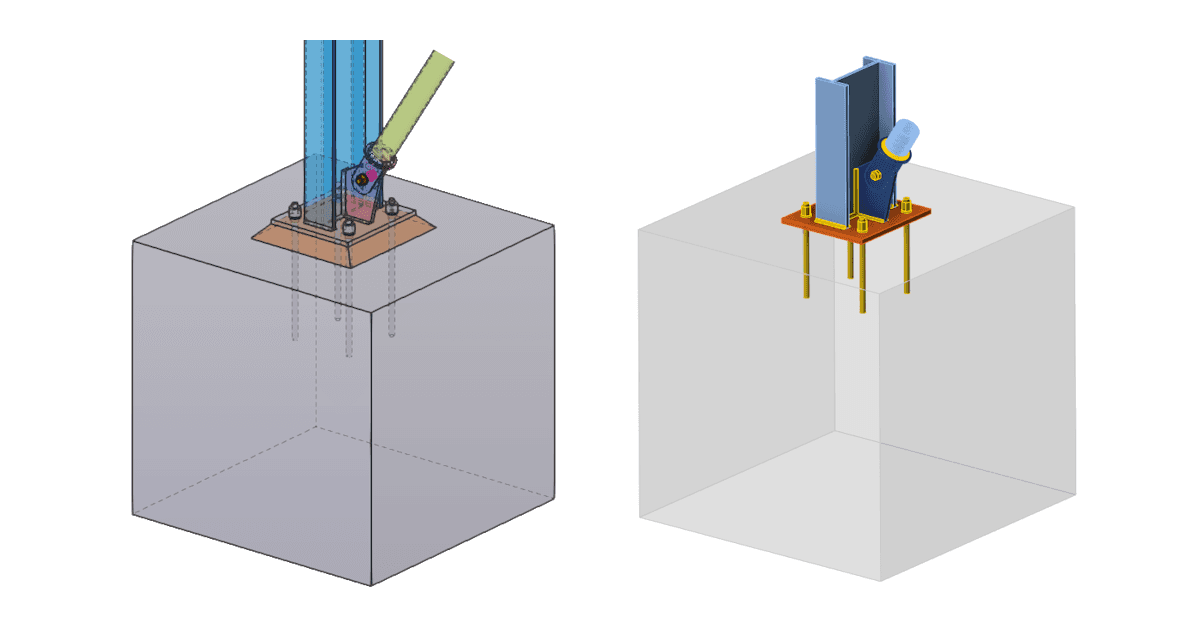

A Tekla Structures CAD-projektben létrehozott szerkezeti részletek (szerkezeti elemek, lemezek, csavarok, hegesztések) importálása mellett importálhatja a tervezett horgonyzási részeket is, például horgonyokat, talplemezeket és betonblokkokat.
A horgonyzási részek importálásához támogatott adatok:
- talplemez méretek, anyagtulajdonságok
- horgonyelrendezés
- horgonyprofil, horgonyminőség (anyag) és horgony-szerelvény tulajdonságok
- alapozási betonblokk, beton anyagtulajdonságok
A BIM-kapcsolat a Tekla Structures 2025-ben és az alapértelmezetten létrehozott makrókkal/komponensekkel működik a legjobban, amelyeket frissítettek, hogy tartalmazzák az IDEA StatiCa Checkbot által olvasható összes adatot.
A korábbi verziók (Tekla Structures 2024 és régebbi) szintén támogatottak, azonban a makrókban hiányzó egyes adatok esetleg nem importálódnak helyesen.
Ismert korlátozások
- A talplemez és a betonfelület közötti habarcsréteg és rés nem támogatott
- A betonblokk méretei (eltolás) esetleg nem kerülnek pontosan átvitelre
- Csak egyenes horgonyok támogatottak
Az IDEA StatiCa-ban végzett horgonyzástervezésről bővebben ebben a cikkben olvashat.
