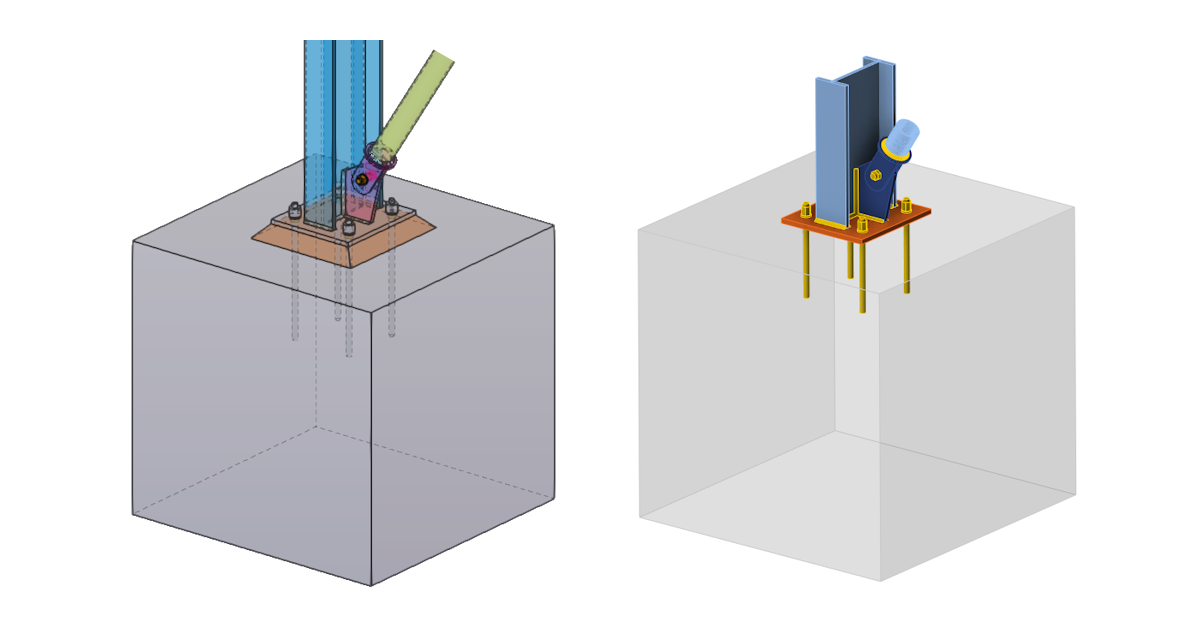

Importieren der kompletten Verankerung von Tekla Structures nach IDEA StatiCa
Neben dem Import von Konstruktionsdetails (Stäbe, Platten, Schrauben, Schweißnähte), die in Ihrem Tekla Structures CAD-Projekt erstellt wurden, können Sie auch die konstruierten Verankerungsteile wie Anker, Bodenplatten und Fundamente importieren.
Unterstützte Daten für den Import von Verankerungsteilen:
- Abmessungen der Grundplatte, Materialeigenschaften
- Ankerlayout
- Ankerprofil, Ankergüte (Material) und Eigenschaften der Ankermontage
- Fundamentbetonblock, Materialeigenschaften von Beton
Die BIM-Verknüpfung funktioniert am besten in Tekla Structures 2025 und mit sofort erstellten Makros/Komponenten, die so aktualisiert wurden, dass sie alle von IDEA StatiCa Checkbot lesbaren Daten enthalten.
Frühere Versionen (Tekla Structures 2024 und älter) werden ebenfalls unterstützt, allerdings werden einige fehlende Daten in Makros möglicherweise nicht korrekt importiert.
Bekannte Einschränkungen
- Der Mörtel und der Spalt zwischen der Grundplatte und der Betonfläche werden nicht unterstützt.
- Die Abmessungen der Betonblöcke (Versatz) werden möglicherweise nicht genau übertragen
- Es werden nur gerade Dübel unterstützt
Mehr über die Bemessung der Verankerung in IDEA StatiCa finden Sie in diesem Artikel.
