A projektről
Írta: Mirivano Carrig & Stephen McKenna
Statikus mérnökök a Kiernal Steel-nél

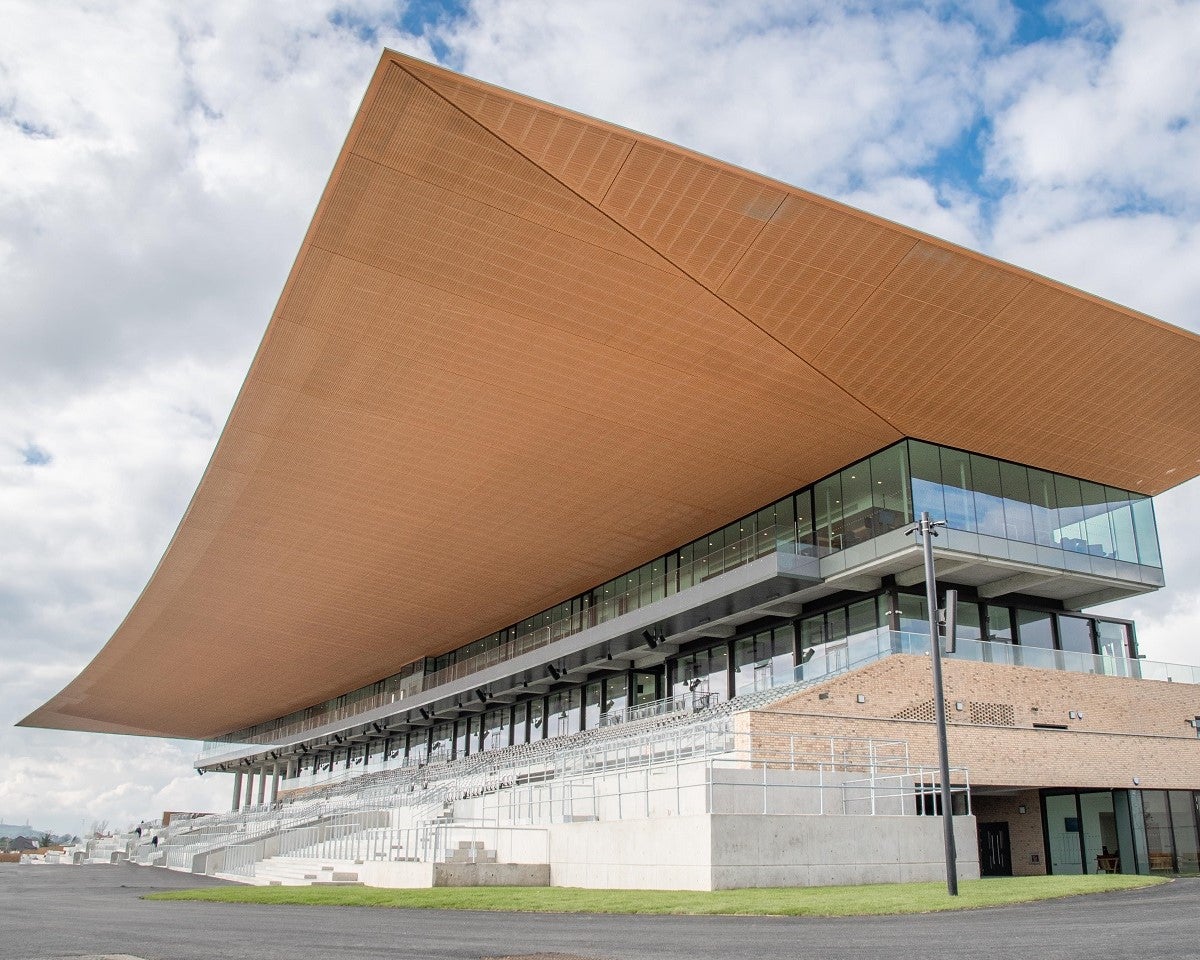

A Curragh egy nemzetközileg elismert lóverseny-helyszín Írországban. A Kiernan Steel részt vett a projekt acél kapcsolatainak tervezésében és különböző kiegészítő épületek felállításában, beleértve az új, középponti nézői lelátót, amely három tetőszinten konzolosan kinyúló szerkezetet foglal magában. Ez az új lelátó ötcsillagos létesítményeket kínál, mint éttermek, bárok, vállalati területek és kiváló nézői kilátóhelyek.
Mérnöki kihívások
Mielőtt 2016 áprilisában bevezették az IDEA Statica-t, a Kiernan Steel – sok más tervezőhöz hasonlóan – kénytelen volt egyszerűsített kapcsolattervező szoftvereket használni, amelyek feltételezéseik miatt gyakran a szükségesnél nagyobb lemezeket és hegesztéseket eredményeztek.
Ezen túlmenően az Eurokódok merev előírásai azt jelentették, hogy csak hagyományos és szabványos kapcsolatokat lehetett számítani, és minden, ami ettől eltért, manuálisan, mérnöki megítélés és bizonyos fokú konzervativizmus alapján kellett kiszámítani. Ennek érdekében – sok más tervezőhöz hasonlóan – az Excel erejét használtuk arra, hogy táblázatokat hozzunk létre a folyamat automatizálásához. Ez azonban egy „fekete doboz" megközelítést eredményez, amelynél nagyon nehéz másnak ellenőrizni a számításokat és validálni az eredményeket.
Ezután megismerkedtünk az IDEA Statica-val, és azonnal felismertük a kapcsolattervezési folyamat felgyorsításában rejlő lehetőségeit. Kezdetben egyszerű kapcsolatokhoz hagyományos szoftvert használtunk, és az IDEA-t nem szokványos kapcsolatok létrehozásához alkalmaztuk. Az IDEA Statica azonban az évek során gyorsan a fő kapcsolattervező szoftverünkké vált, amelyet szinte minden kapcsolattervezési feladathoz használunk.
A hatalmas, 7200 m2-es konzolosan kinyúló tetőszerkezet a szerkezeti művészet és az építészeti látásmód csúcsteljesítménye, és olyan projekt, amelyre a Kiernan Steel nagyon büszke. A lelátó tetőjének konzolosan kinyúló fesztávolsága 27 m-től 45 m-ig terjed a kétirányban konzolosan kinyúló területeken, ami azt jelenti, hogy ez a lelátó a legnagyobb ilyen típusú konzolosan kinyúló tető Írországban.
A Kiernan Steel feladata nem csupán a tető felállítása volt – éppen ellenkezőleg, a projekten belüli felelősségeink kiterjedtek a kapcsolattervezésre, az acél részletezésre, az ütközésvizsgálatra, a gyártásra és az intumeszcens festésre, hogy csak néhányat említsünk. Ezeket a feladatokat mind egy rendkívül zsúfolt 6 hónapos időkereten belül kellett elvégeznünk, amelynek során megterveztük az alább látható bonyolult szerkezet kapcsolatait.
A projekt összetett jellege miatt a Tekla & IDEA Statica-t kiterjedten (és gyakran párhuzamosan) alkalmazták az 1100 tonnás acéltető kapcsolatainak tervezéséhez, amelyeknek nemcsak szerkezeti funkciójukat kellett ellátniuk, hanem a helyszínen is gyárthatók és beépíthetők kellett lenniük, miközben a tetőszerkezet karcsú profilján belül maradtak.
Ennek érdekében a Kiernan Steel-nek gondoskodnia kellett a gépészeti hozzáférésről és a berendezésekről a kapcsolatok körül, ezért kulcsfontosságú volt, hogy a kapcsolatok a lehető legkisebbek legyenek – és a pontosság is elsődleges szempont volt ugyanezen szerkezeti elemek tervezésénél és részletezésénél, különösen a csomóponti kapcsolatoknál, ahol több konzolosan kinyúló rácsrúd egyetlen pontban találkozott.
A Kiernan Steel jelenleg jelölést kapott és bejutott a TEKLA 2019-es BIM-díjára a Sport- és Szabadidős Projektek kategóriában, amelyre a Curragh fejlesztési projektet nevezte be. Az IDEA Statica és a Tekla Structures BIM-képességeinek alkalmazása ezen a rangos projekten valóban kiemelkedővé tette a Kiernan Steel-t a versenyen.
Megoldások és eredmények
Az IDEA Statica lehetővé tette számunkra, hogy sokkal nagyobb magabiztossággal tervezzük a kapcsolatokat, mivel láthatjuk, hogyan hoznak létre az erők különböző feszültségeloszlási mintákat a szerkezeti elemeken, és vizuálisan is megfigyelhetjük, milyen hatással van a megfelelő merevítési elrendezés egy kapcsolatra. Az IDEA StatiCa használata óta a hegesztések és lemezvastagságok hatékonyságának növekedését, valamint a kapcsolattervezési teljesítmény javulását tapasztaltuk, ami végső soron biztosítja, hogy az ügyfél a lehető legrövidebb időn belül a legmagasabb minőségű terméket kapja.
Emellett az a lehetőség, hogy a kapcsolatot virtuálisan megtekinthetjük, mielőtt beépítik a modellbe, azt jelenti, hogy előre felismerhetjük a potenciális ütközéseket, és gyorsabban, hatékonyabban oldhatjuk meg a problémákat, mint valaha. Ennek érdekében úgy véljük, hogy az IDEA vállalaton belüli alkalmazásával sikerült egyszerűsíteni a folyamatot a koncepciós szakasztól a tervezési és gyártási szakaszig, kihasználva a kapcsolattervezés gyorsaságát, valamint azt a lehetőséget, hogy a projekt más területeiről származó kapcsolattervezési sablonokat egyetlen IDEA Statica fájlba vihetjük át.
Az IDEA StatiCa alkalmazása
A Kiernan Steel nagyon szerencsés volt, hogy az IDEA StatiCa az évek során kipróbált, tesztelt és jelentősen fejlesztett szoftverré vált. A szoftver azon képessége, hogy szó szerint bármilyen típusú kapcsolatot képes tervezni, az elsőszámú szoftverré tette bármilyen típusú kapcsolat modellezéséhez, a legegyszerűbbtől a legbonyolultabbig.
Az IDEA szoftver bevezetése cégünknél valódi fordulópontot jelentett számunkra. Lehetővé teszi, hogy könnyű, költséghatékony és szerkezetileg hatékony kapcsolatokat hozzunk létre, miközben rugalmasságot biztosít ahhoz, hogy bármilyen elképzelhető konfigurációban tervezzünk kapcsolatot, ugyanakkor megbizonyosodhassunk arról, hogy a kapcsolatok a vonatkozó tervezési szabványoknak megfelelően kerülnek megtervezésre.
Mirivano Carrig
Statikus mérnök – Kiernan Structural Steel
Írország
Az IDEA StatiCa ezen a projekten való alkalmazása sem bizonyult másnak. Valójában az IDEA StatiCa volt az egyetlen kapcsolattervező szoftver, amelyet ezen a projekten használtak. Emellett a Kiernan Steel elismerését fejezi ki az IDEA műszaki támogatási csapatának kemény munkájáért, széleskörű tudásáért és gyors válaszaiért a kapcsolattervezéssel kapcsolatos minden területen. Az IDEA Statica különösen hasznosnak bizonyult számunkra, amikor két csomópont tervezéséhez alkalmazták, amelyek a teljes tetőfelület körülbelül egyharmadát tartják. Ezeknek a csomópontoknak több száz teherkombinációja volt, és egyenként 30 tonnát nyomtak. Az IDEA Statica alkalmazása lehetővé tette e két csomópont leggazdaságosabb és leghatékonyabb tervezését.
A Kiernan Structural Steel-ről
A Kiernan Structural Steel, Írország egyik vezető acélszerkezeti vállalata, 2016-ban vezette be az IDEA StatiCa-t, mindössze néhány hónappal azután, hogy a szoftver megjelent a piacon – azonnal felismerve a kapcsolattervezési folyamat felgyorsításában rejlő lehetőségeit. Azóta ez vált a fő kapcsolattervező szoftverükké szinte minden kapcsolattervezési feladathoz.
A cég elnyerte az Infrastruktúra, ipari és szabadidős szerkezetek projekt kategóriát az IDEA StatiCa Excellence Awards 2021 díjátadón.
A szerzőkről
A Curragh főlelátójának kapcsolatait a Kiernan Steel statikus mérnökei – Mirivano Carrig & Stephen McKenna – tervezték. Együttes tapasztalatuk az acélszerkezeti iparban meghaladja a 15 évet, és folyamatosan növekszik. Az évek során az IDEA StatiCa erejét felhasználva számos kapcsolattípust hoztak létre és oldottak meg – a legegyszerűbbtől a legbonyolultabbig.
Gazdag műszaki tudásukkal és kivitelezhetőségi technikáikkal biztosítják, hogy minden épület a lehető leghatékonyabban legyen megtervezve, miközben a helyszíni problémák minimálisak maradnak, fenntartva a vállalat minőségi és munkabiztonsági elveit.
