Über das Projekt
Verfasst von: Mirivano Carrig & Stephen McKenna
Tragwerksplaner bei Kiernal Steel

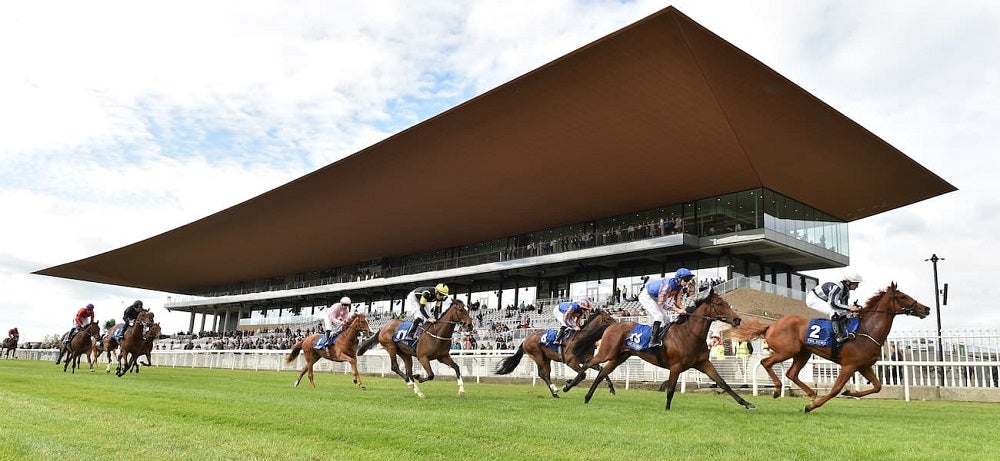

Der Curragh ist ein international anerkannter Pferderennplatz in Irland. Kiernan Steel war an dem Projekt beteiligt, die Stahlanschlüsse zu bemessen und verschiedene Nebengebäude zu errichten, darunter die neue zentrale Zuschauertribüne, die eine auskragende Struktur auf drei Dachabschnitten umfasst. Diese neue Tribüne bietet Fünf-Sterne-Einrichtungen wie Restaurants, Bars, Unternehmensbereiche und hervorragende Zuschauerbereiche.
Ingenieurtechnische Herausforderungen
Vor der Einführung von IDEA StatiCa im April 2016 musste Kiernan Steel, wie so viele andere Planer, auf vereinfachte Software zur Verbindungsbemessung zurückgreifen, die aufgrund ihrer Annahmen häufig dazu führte, dass Bleche und Schweißnähte größer ausfielen, als (wie wir heute wissen) erforderlich gewesen wäre.
Darüber hinaus bedeuten die starren Regelungen der Eurocodes, dass nur konventionelle und standardmäßige Verbindungen berechnet werden konnten, und alles, was außergewöhnlich war, musste manuell unter Anwendung von Ingenieururteil und einem gewissen Maß an Konservatismus berechnet werden. Zu diesem Zweck nutzten wir, wie so viele andere Planer, die Möglichkeiten von Excel, um Tabellenkalkulationen zur Automatisierung dieses Prozesses zu erstellen. Dies führt jedoch zu einem „Black-Box"-Ansatz, bei dem es für andere sehr schwierig ist, die Berechnungen zu prüfen und die Ergebnisse zu validieren.
Dann wurden wir mit IDEA StatiCa bekannt gemacht und erkannten sofort das Potenzial, den Verbindungsbemessungsprozess zu beschleunigen. Anfangs verwendeten wir konventionelle Software für einfache Verbindungen und nutzten IDEA für unkonventionelle Verbindungen. Im Laufe der Jahre ist IDEA StatiCa jedoch schnell zu unserer wichtigsten Software für die Verbindungsbemessung geworden, die wir für nahezu alle unsere Verbindungsbemessungen einsetzen.

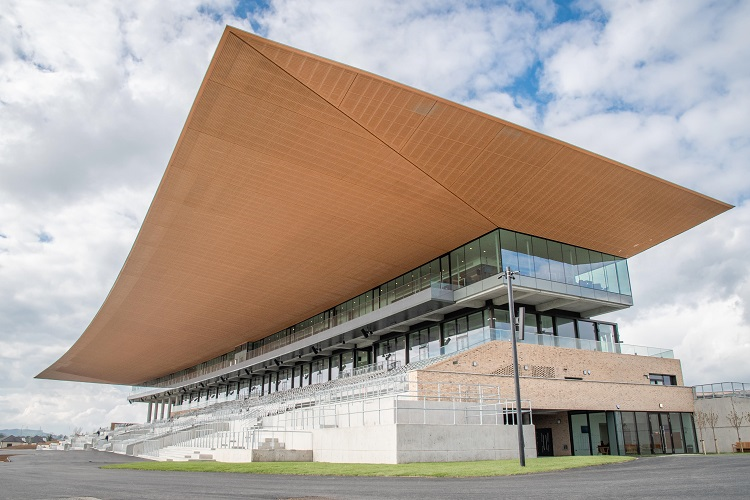

Das riesige, 7200 m2 große auskragende Dach ist das Ergebnis sowohl tragwerksbezogener Gestaltungskunst als auch architektonischer Vision und ein Projekt, an dem Kiernan Steel sehr stolz ist, beteiligt gewesen zu sein. Das Dach dieser Tribüne weist Auskragungsweiten von 27 m bis zu 45 m in den doppelt auskragenden Bereichen auf, was diese Tribüne zum größten auskragenden Dach seiner Art in Irland macht.

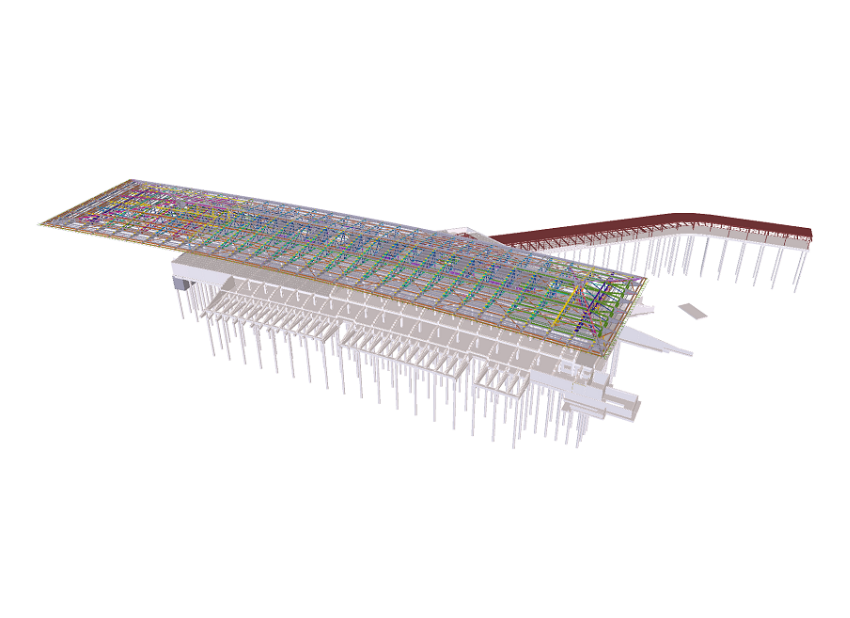

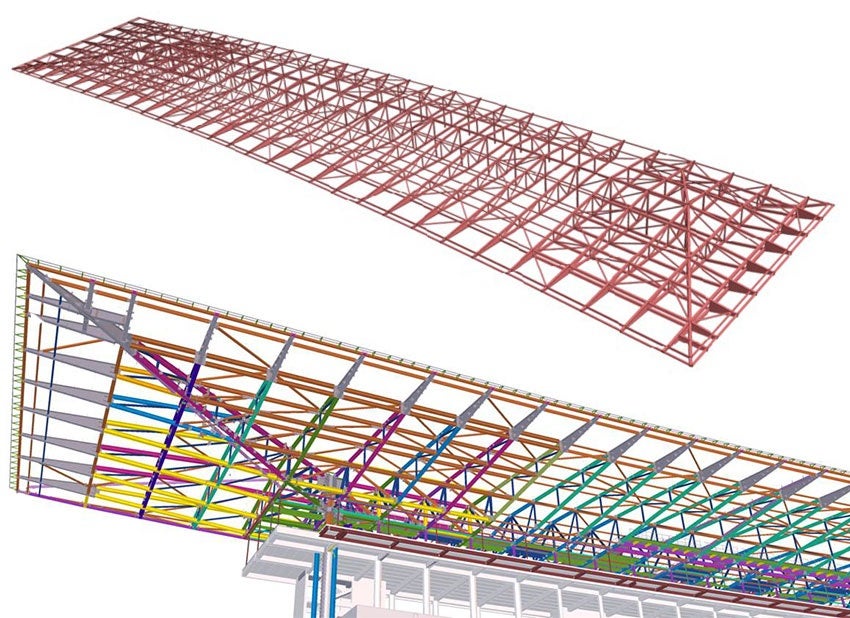

Kiernan Steel war nicht nur mit der Errichtung dieses Daches beauftragt – im Gegenteil: Unsere Verantwortlichkeiten in diesem Projekt reichten von der Verbindungsbemessung, der Stahldetaillierung, der Kollisionserkennung, der Fertigung und der Brandschutzbeschichtung, um nur einige zu nennen. Wir konnten all diese Aufgaben innerhalb eines sehr engen Zeitfensters von 6 Monaten bewältigen, in dem wir die Verbindungen für die unten gezeigte komplexe Struktur bemessen haben.

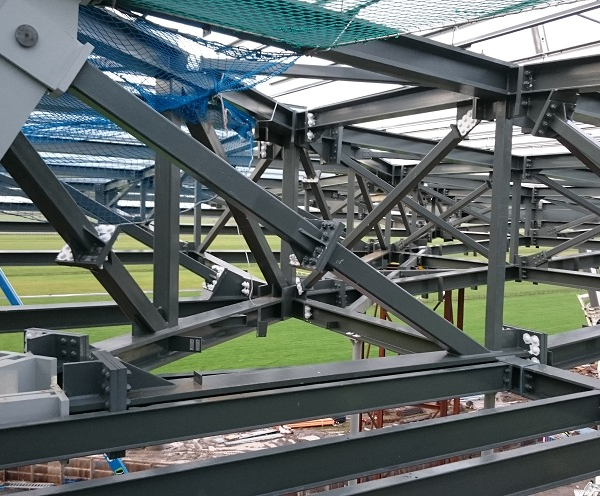

Aufgrund der komplexen Natur des Projekts wurden Tekla & IDEA StatiCa umfassend (und oft in Kombination) eingesetzt, um Verbindungen für das 1100 Tonnen schwere Stahldach zu bemessen, die nicht nur ihre tragwerksbezogene Funktion erfüllen, sondern auch im schlanken Profil der Dachstruktur gefertigt und vor Ort montiert werden konnten.

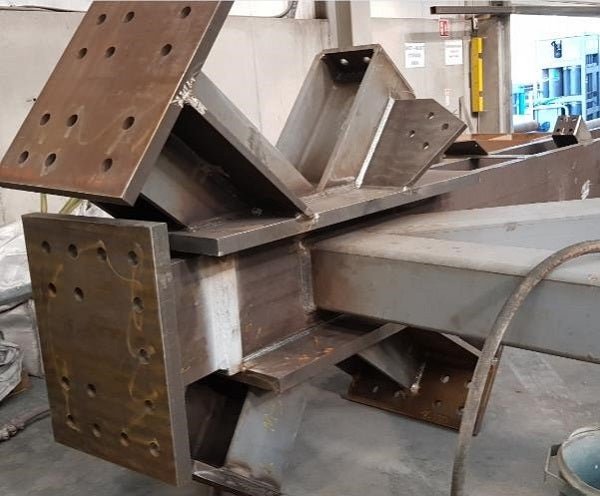

Zu diesem Zweck musste Kiernan Steel mechanischen Zugang und Ausrüstung in und um ihre Verbindungen berücksichtigen, weshalb es entscheidend war, dass die Verbindungen nicht nur so klein wie möglich waren – sondern auch Präzision bei der Bemessung und Detaillierung dieser Bauteile von größter Bedeutung war, insbesondere bei den Knotenverbindungen, wo mehrere auskragende Fachwerke in einem einzigen Punkt zusammenliefen.
Kiernan Steel wurde für seinen Beitrag zum TEKLA BIM Award 2019 für Sport- und Freizeitprojekte nominiert und hat diesen gewonnen, wobei das Curragh-Neubauprojekt als Einreichung diente. Der Einsatz von IDEA StatiCa und der BIM-Funktionalitäten von Tekla Structures bei diesem renommierten Projekt hat Kiernan Steel im Wettbewerb wirklich hervorgehoben.
Lösungen und Ergebnisse
IDEA StatiCa hat es uns ermöglicht, Verbindungen mit wesentlich mehr Sicherheit zu bemessen, da wir verstehen, wie die Kräfte unterschiedliche Spannungsmuster in den Bauteilen erzeugen, und die Auswirkungen der richtigen Steifenausbildung auf eine Verbindung visuell nachvollziehen können. Seit der Nutzung von IDEA StatiCa haben wir eine höhere Effizienz bei Schweißnähten und Blechabmessungen sowie eine gesteigerte Leistung bei der Verbindungsbemessung festgestellt, was letztendlich sicherstellt, dass der Auftraggeber das qualitativ hochwertigste Produkt in kürzestmöglicher Zeit erhält.
Darüber hinaus bedeutet die Möglichkeit, die Verbindung virtuell zu sehen, bevor sie in ein Modell implementiert wird, dass wir potenzielle Kollisionen im Voraus erkennen und Probleme schneller und effizienter als je zuvor lösen können. Zu diesem Zweck sind wir der Überzeugung, dass wir durch den Einsatz von IDEA StatiCa in unserem Unternehmen den Prozess von der Konzeptphase bis zur Bemessungs- und Fertigungsphase optimieren konnten, indem wir die Geschwindigkeit der Verbindungsbemessung genutzt und Verbindungsbemessungsvorlagen aus anderen Projektbereichen in eine einzige IDEA StatiCa-Datei übertragen haben.
Einsatz von IDEA StatiCa
Kiernan Steel hatte das große Glück, dass IDEA StatiCa über die Jahre hinweg erprobt, getestet und erheblich verbessert wurde. Die Fähigkeit der Software, buchstäblich jede Art von Verbindung zu bemessen, hat sie zur bevorzugten Software für die Modellierung jeder Art von Verbindung gemacht – von der einfachsten bis zur komplexesten.
Die Einführung der IDEA-Software in unserem Unternehmen war ein echter Wendepunkt für uns. Sie ermöglicht es uns, Verbindungen zu erstellen, die leicht, kosteneffektiv und strukturell effizient sind, und gibt uns gleichzeitig die Flexibilität, eine Verbindung für jede erdenkliche Konfiguration zu entwerfen, während wir uns darauf verlassen können, dass die Verbindungen in Übereinstimmung mit den relevanten Designstandards entworfen werden.
Mirivano Carrig
Bauingenieur – Kiernan Structural Steel
Irland

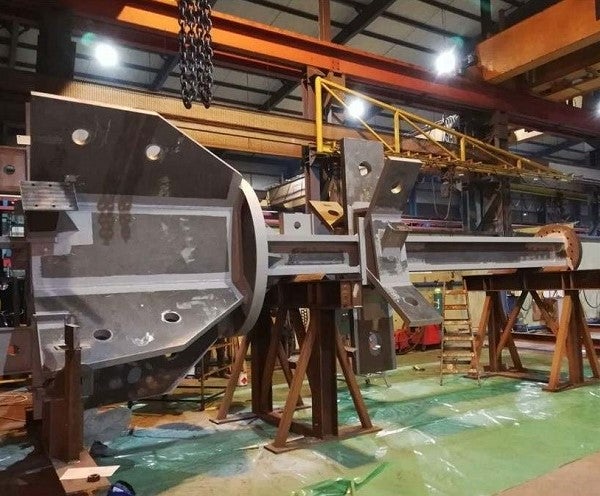

Der Einsatz von IDEA StatiCa für dieses Projekt erwies sich als keine Ausnahme. Tatsächlich war IDEA StatiCa die einzige Software zur Verbindungsbemessung, die bei diesem Projekt eingesetzt wurde. Darüber hinaus lobt Kiernan Steel die harte Arbeit des technischen Support-Teams von IDEA StatiCa für sein umfangreiches Wissen und seine schnellen Antworten in allen Bereichen der Verbindungsbemessung. IDEA StatiCa erwies sich als besonders vorteilhaft, als es zur Bemessung zweier Knoten eingesetzt wurde, die etwa ein Drittel der gesamten Dachfläche tragen. Diese Knoten hatten Hunderte von Lastkombinationen und wogen jeweils massive 30 Tonnen. Der Einsatz von IDEA StatiCa ermöglichte die wirtschaftlichste und effizienteste Bemessung dieser beiden Knoten.
Über Kiernan Structural Steel
Kiernan Structural Steel, eines der führenden Stahlbauunternehmen Irlands, hat IDEA StatiCa im Jahr 2016 eingeführt, nur wenige Monate nachdem die Software auf dem Markt eingeführt wurde – nachdem das Potenzial zur Beschleunigung des Verbindungsbemessungsprozesses sofort erkannt wurde. Seitdem ist sie zur wichtigsten Software für die Verbindungsbemessung für nahezu alle ihre Verbindungsbemessungen geworden.
Das Unternehmen gewann die Kategorie Infrastruktur-, Industrie- & Freizeitbauprojekte bei den IDEA StatiCa Excellence Awards 2021.
Über die Autoren
Die Verbindungen für die Haupttribüne des Curragh wurden von den Tragwerksplanern von Kiernan Steel – Mirivano Carrig & Stephen McKenna – bemessen. Zusammen verfügen sie über mehr als 15 Jahre Erfahrung in der Stahlbauindustrie, die weiter wächst. Im Laufe der Jahre haben sie die Möglichkeiten von IDEA StatiCa genutzt, um eine Vielzahl von Verbindungstypen zu erstellen und zu lösen – von sehr einfachen bis hin zu sehr komplexen.
Mit einem reichen Schatz an technischem Wissen und Ausführbarkeitstechniken setzen sie ihre Fähigkeiten ein, um sicherzustellen, dass jedes Gebäude so effizient wie möglich bemessen wird und gleichzeitig so wenige Probleme auf der Baustelle wie möglich auftreten, während die Qualitäts- und Arbeitssicherheitsgrundsätze des Unternehmens gewahrt bleiben.
Interview mit den Ingenieuren ansehen
Webinar-Aufzeichnung zum Curragh Racecourse-Projekt
IDEA StatiCa-Ingenieure haben ein Webinar über die Verbindungen des Curragh Racecourse vorbereitet:
