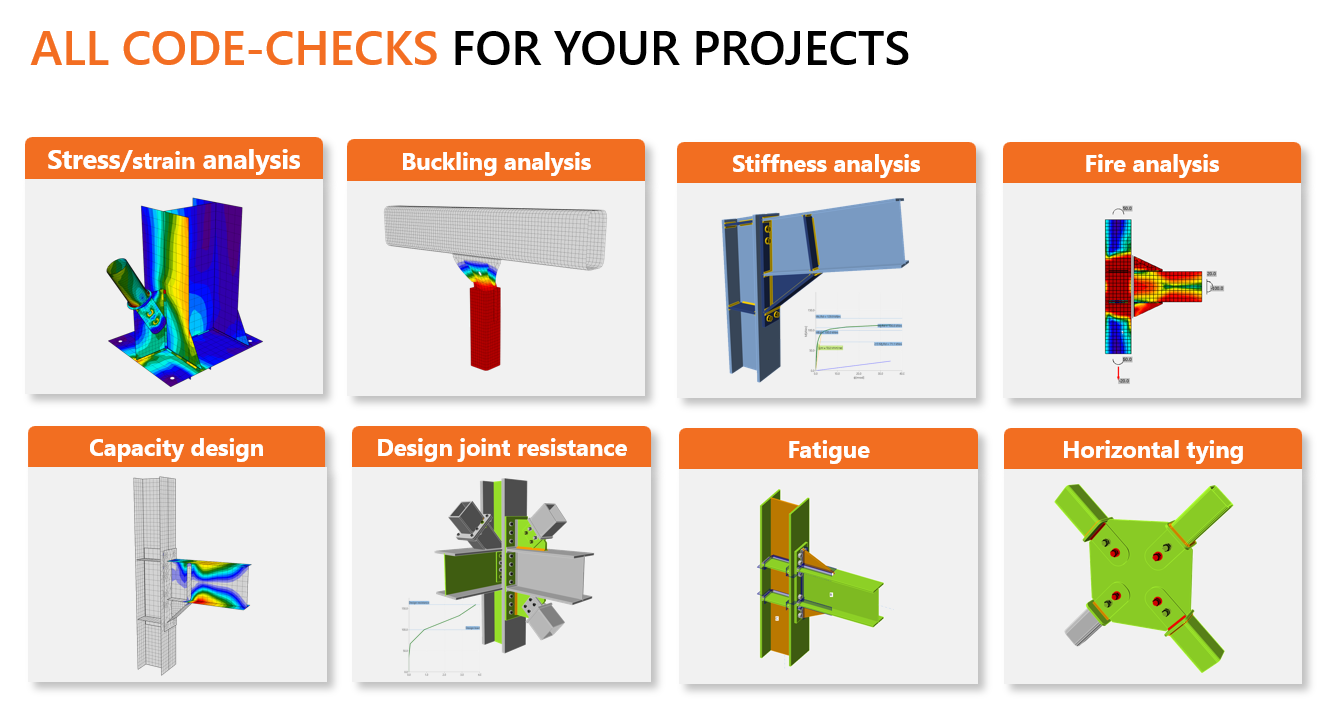

Elija entre diferentes tipos de análisis en Connection
Además del análisis de tensiones en la junta, puede verificar el pandeo, para comprobar si las partes de sus uniones no son demasiado esbeltas. Puede comprobar la rigidez – ¿es rígido, articulado o algo intermedio? Podemos realizar el diseño por capacidad para la verificación sísmica – asegurarse de que la rótula plástica se forma donde debe y el resto de la junta está bien. Y, por supuesto, también dispone de las fórmulas normativas incluidas.
Descubra cómo cambiar el tipo de análisis.
Si está interesado en nuestros diferentes tipos de análisis, lea más en los artículos dedicados.
- Análisis tensión/deformación de uniones de acero (predeterminado)

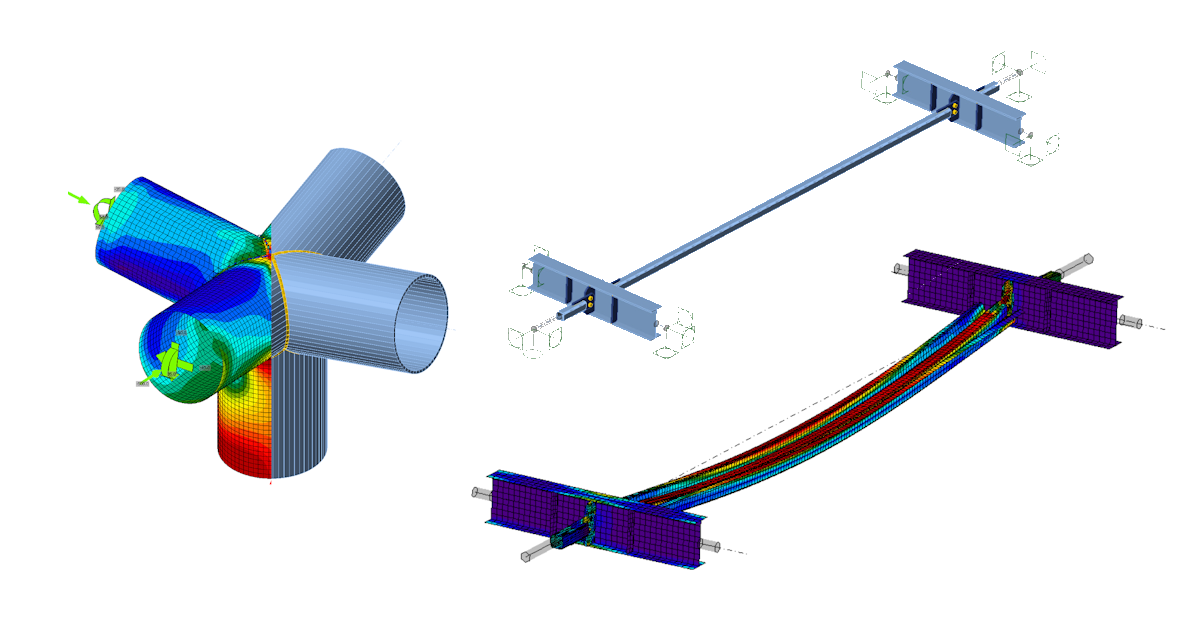

Analice su elemento estructural y compruebe su estabilidad en Member
IDEA StatiCa no se limita a las uniones de acero. Disponemos de otra excelente herramienta para analizar el elemento estructural completo en caso de que necesite una solución más precisa para investigar los problemas de estabilidad.
En IDEA StatiCa Member, puede encontrar el flujo de trabajo de análisis en tres pasos. El primer paso (Análisis Materialmente No Lineal – MNA) corresponde al análisis tensión/deformación estándar del modelo CBFEM con material no lineal. Este modelo se utiliza posteriormente para el análisis de pandeo lineal (LBA), donde se evalúan y muestran las formas de pandeo más críticas. En el tercer paso, las formas seleccionadas se cargan con una imperfección geométrica y se realiza un análisis completamente no lineal (GMNIA), que proporciona los resultados finales.
Lea más sobre IDEA StatiCa Member en su Base Teórica o comience con un tutorial.
