BIM-Link Connection zu Detail - Exzentrisch belastete Verankerung

1 Neues Projekt

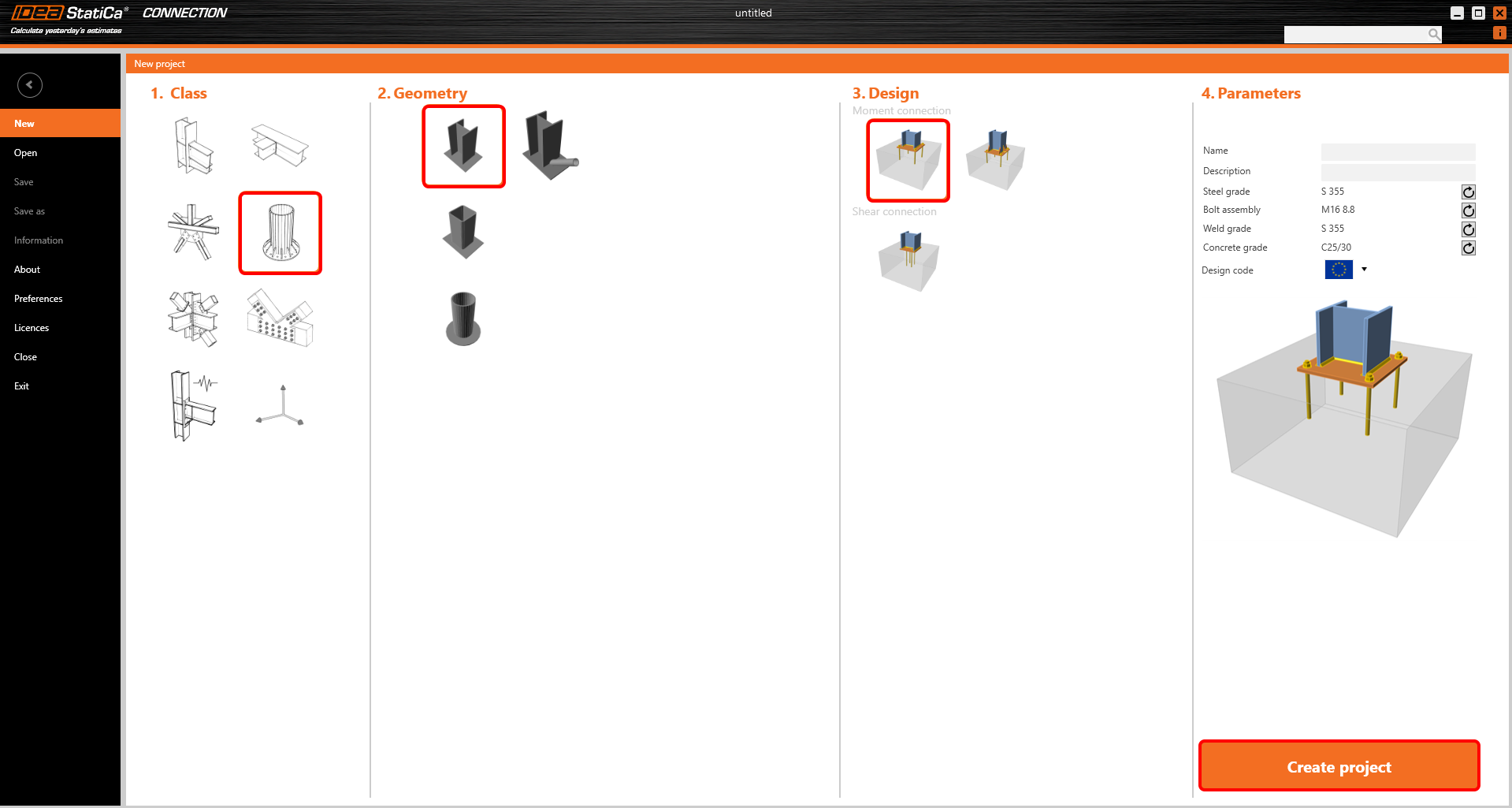

Starten Sie die IDEA StatiCa Connection. Alles beginnt auf der Stahl-Registerkarte.

Behalten Sie die Standardeinstellungen für die Verankerungstopologie bei und starten Sie die Anwendung.

2 Entwurf

Ändern Sie die Operation Grundplatte, um die endgültige Topologie des exzentrisch belasteten Betonblocks zu erreichen. Die Querkraftübertragung wird als Reibung eingestellt.

• Seit der Veröffentlichung von Version 24.1 ist IDEA StatiCa Detail für die 3D-Verankerungsbemessung nicht mehr in der BETA-Phase. Mit dieser neuen Version kann die Schubkraft auch über Anker, Scherfahnen und Reibung übertragen werden.

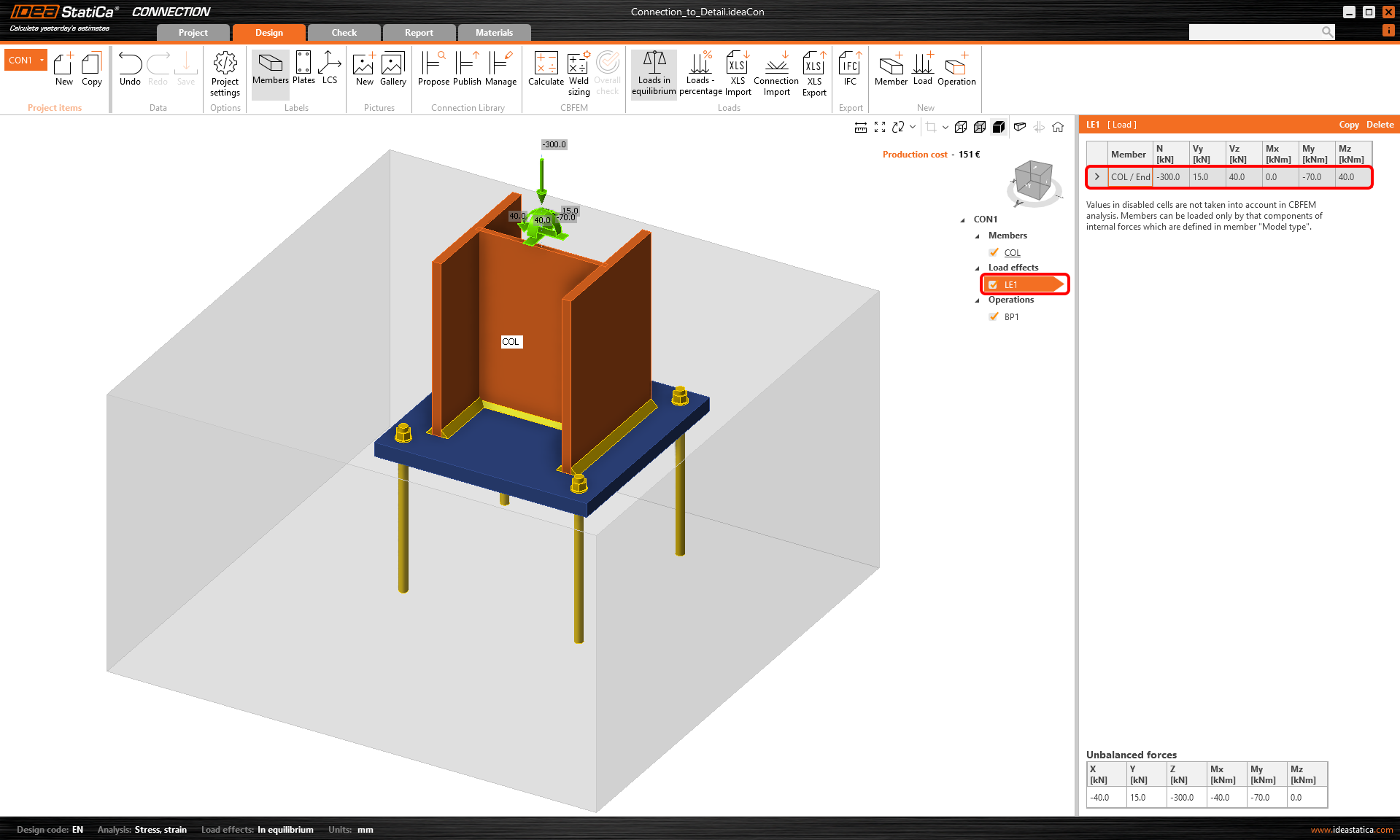

Eingabe der Schnittgrößen für biaxial belastete Verankerungen. Die Schnittgrößen bewirken Druckspannungen auf den Kontakt zwischen Boden und Betonblock. Standardmäßig wird der Betonblock als gerissen angenommen.

3 Kontrolle

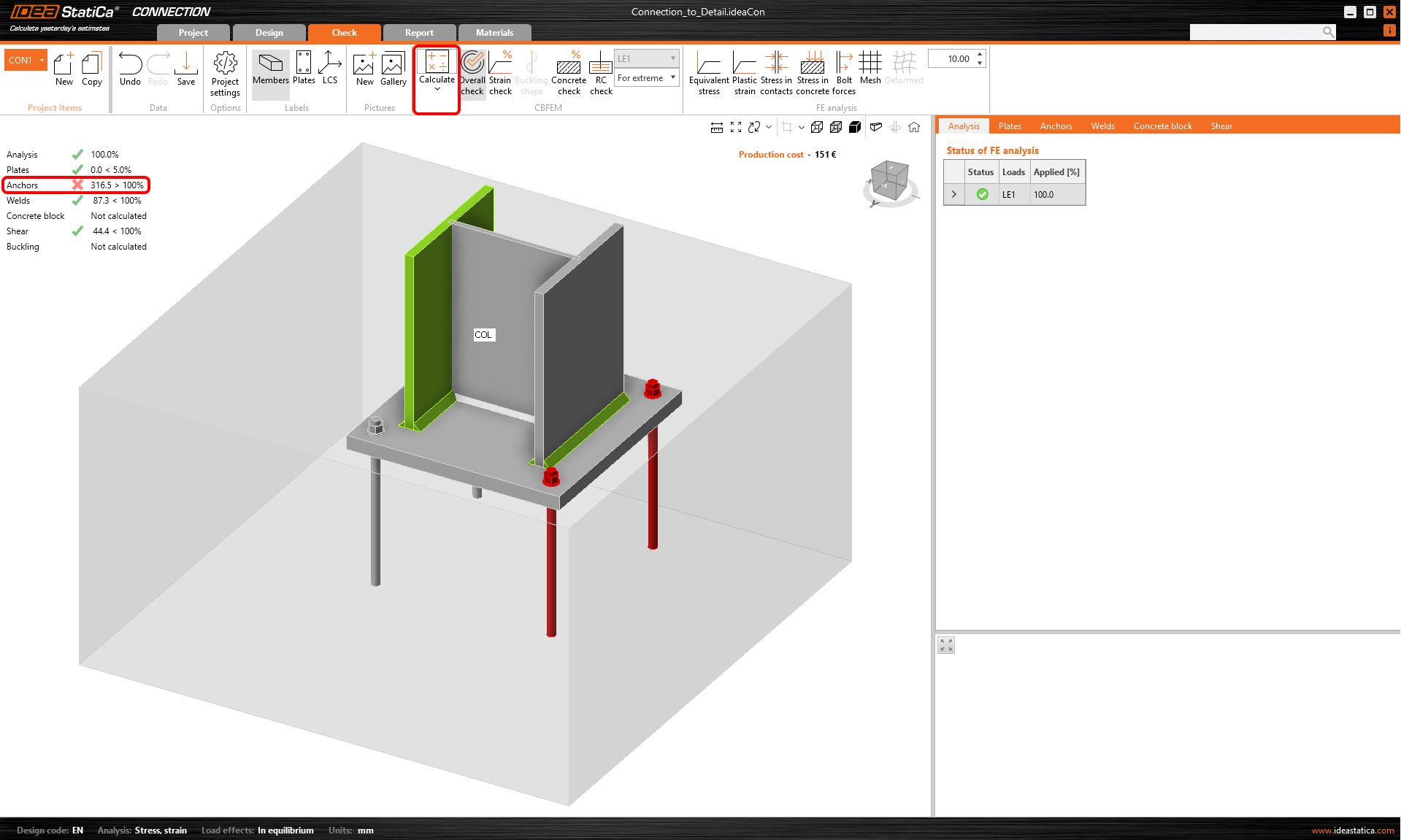

Wechseln Sie zur Karte Prüfen und Berechnen. Der Norm-Nachweis beweist den Versagensmodus der Anker. Lassen Sie uns mehr im Detail darüber erforschen.

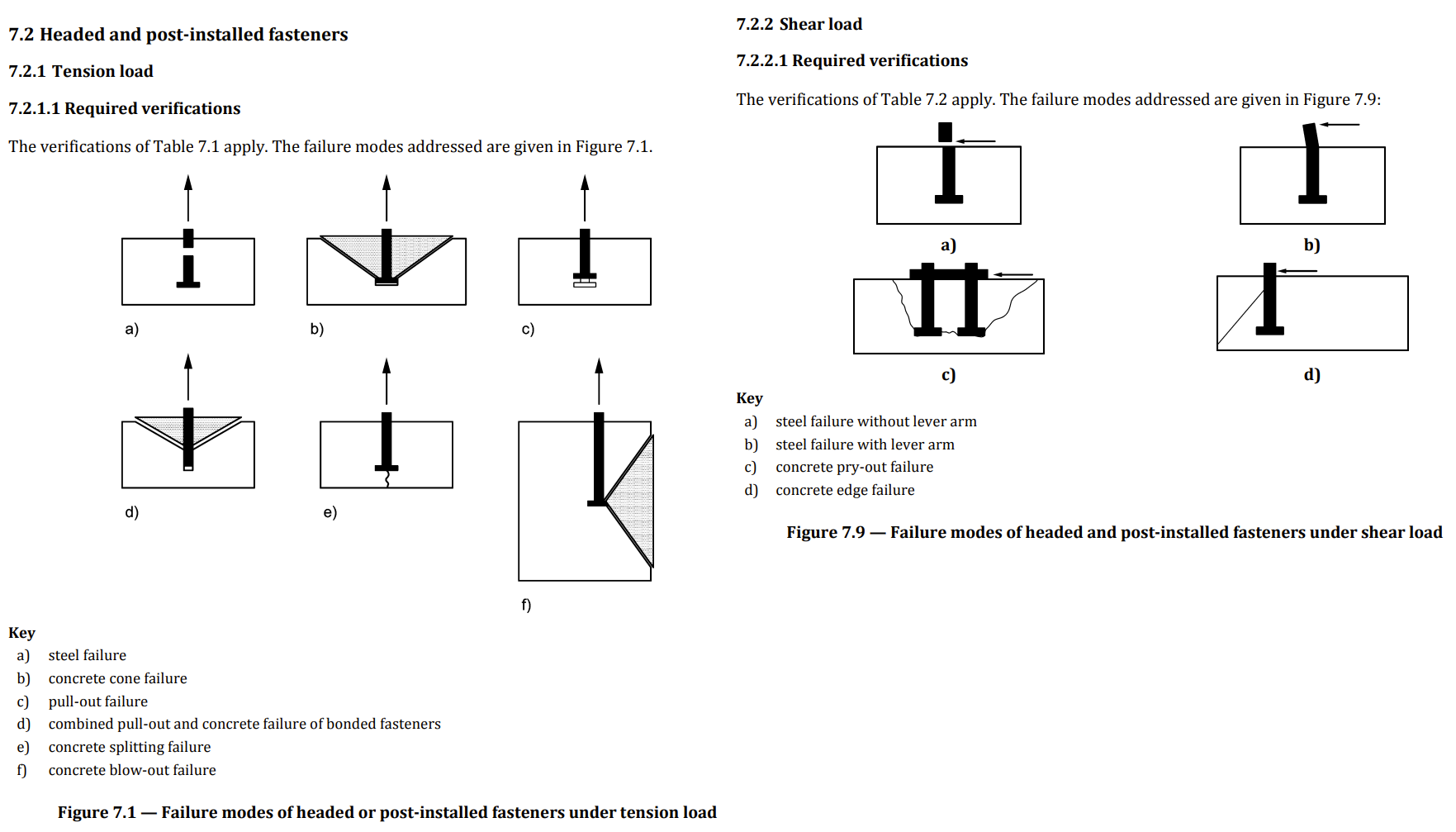

Untersuchen wir die möglichen Versagensarten für Zug, Scherung und gegenseitige Wechselwirkung gemäß EN 1992-4.

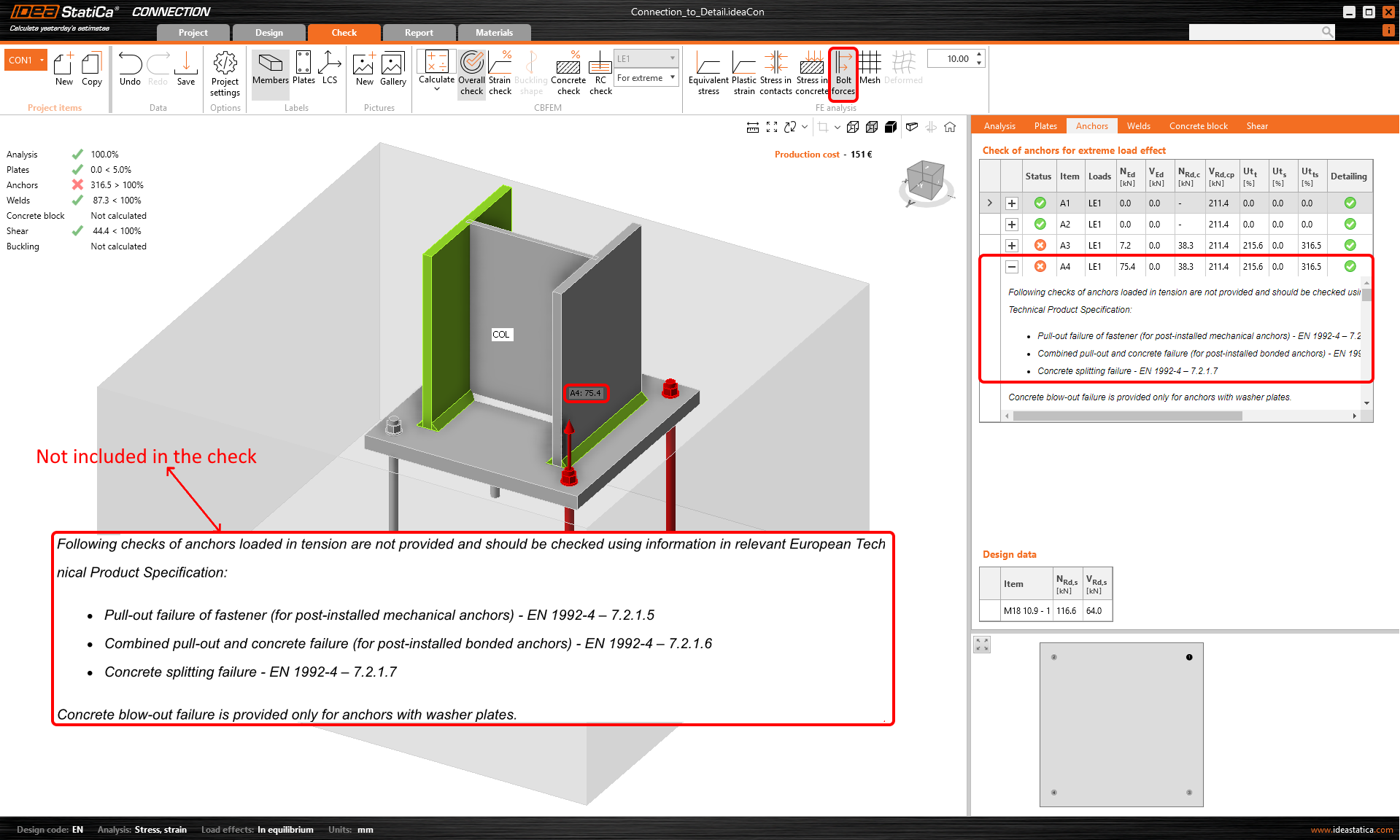

Bitte überprüfen Sie den detaillierten Nachweis der Anker, da er auf der ersten Seite eine Nichtkonformität aufzeigt. Dies informiert Sie über die Norm-Nachweise, die Sie manuell oder mit anderen Methoden durchführen müssen, da sie nicht in IDEA StatiCa Connection enthalten sind. Es wird empfohlen, dass Sie die notwendigen Maßnahmen ergreifen, um dieses Problem zu beheben.

Aufgrund des Fehlers in der Anker-Prüfung:

• Das Problem wird durch den Betonausbruchswiderstand von Ankern auf Zug und Scherung verursacht.
• Dieses Problem kann in IDEA StatiCa Detail mit der 3D CSFM Methode leicht gelöst werden. Es hilft Ihnen, das Modell der gerissenen Blöcke aus Normalbeton in IDEA StatiCa Connection zu überwinden.

4 Exportieren

Die eigenentwickelte Anwendung IDEA StatiCa Connection verfügt jetzt über eine leistungsfähige BIM-Verknüpfung zu Detail, die die Bemessung und den Nachweis von Stahlbetonblöcken mit mehreren Kombinationen ermöglicht.

Voraussetzungen für den Export:

• Das Modell muss vorberechnet sein und die Ergebnisse müssen enthalten sein

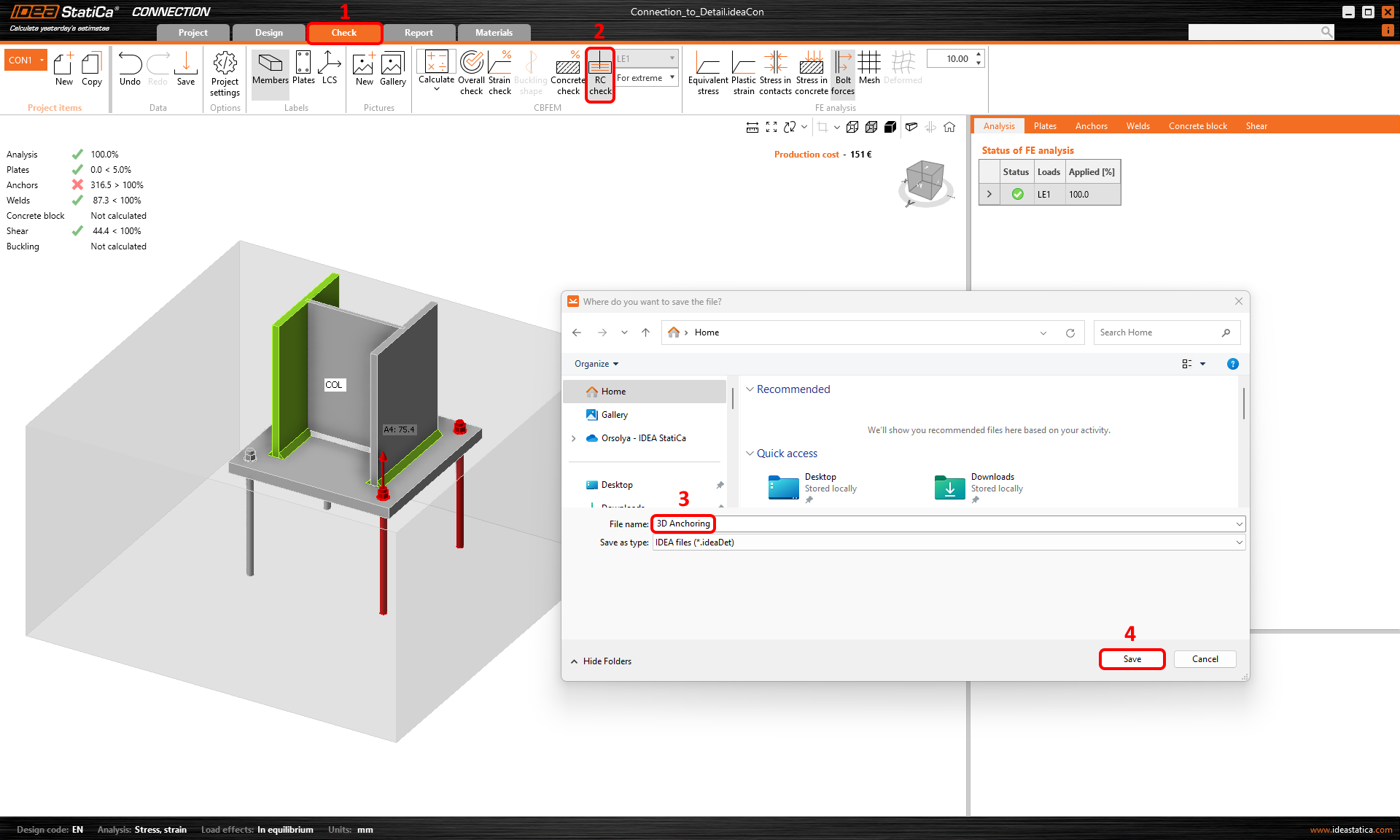

Gehen Sie auf die Karte Prüfen -> RC-Prüfung -> Speichern.

Der Export ist nur für die Verankerungstopologie erlaubt. Der Export erlaubt die Übertragung von:

• Betonblock
• Verankerungen
• Grundplatte
• Lasten

Zusätzliche Informationen und Parameter, die gemäß den entsprechenden Einstellungen in der Verbindung festgelegt werden:

• Scherübertragung (durch Anker, Scherfahnen und Reibung)
• Werkstoff
• Verankerungstyp: Klebend/fest verankert
• Verankerungstyp am Ende: Unterlegscheibe/Gerade/Haken
• Reibungskoeffizient

5 Konstruktion

In diesem Abschnitt können Sie Stäbe, Auflager, Lasten und Kombinationen sowie die Bewehrungsanordnung ändern.

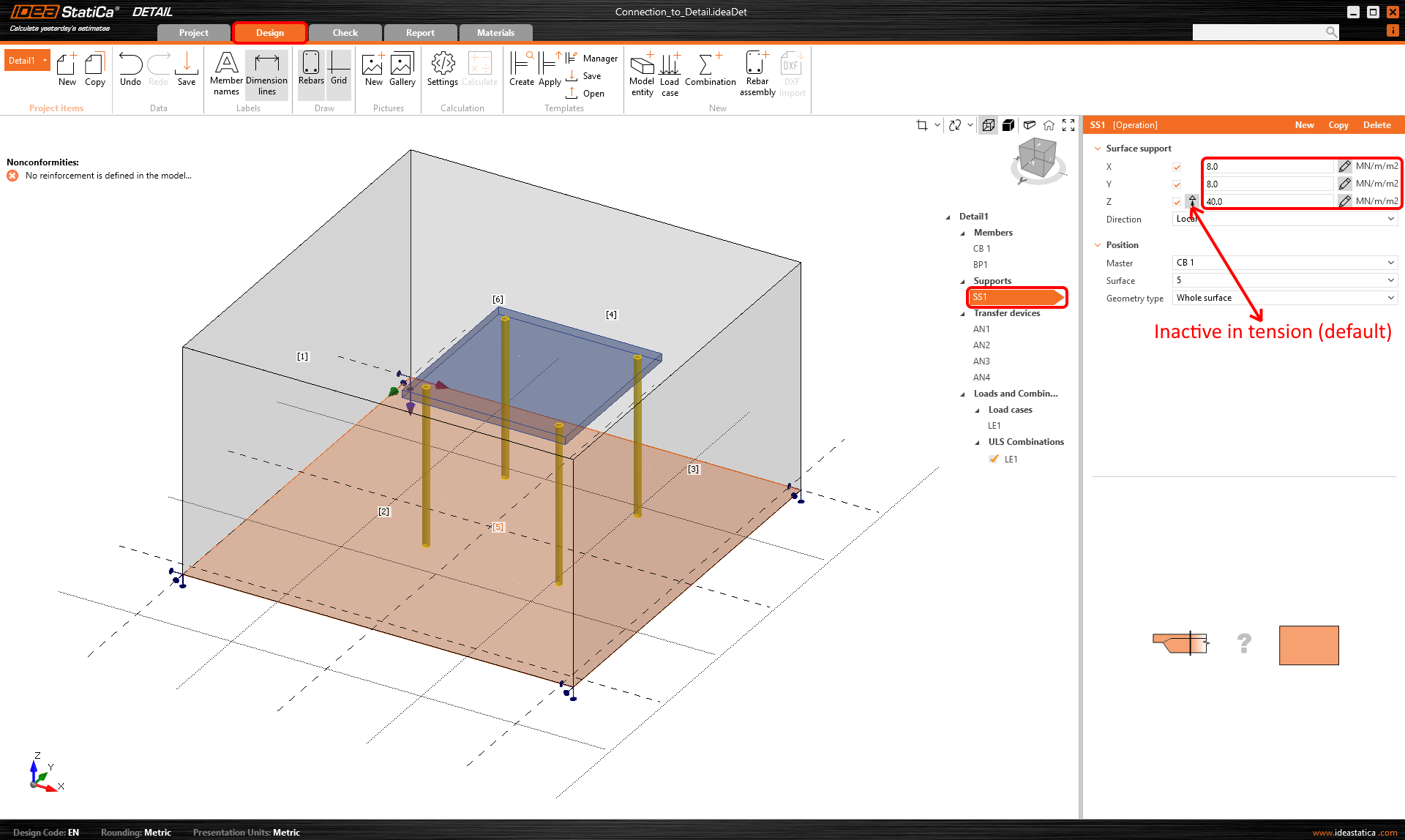

Stütze

Der Boden weist eine gewisse Steifigkeit auf, die für eine präzise Bemessung berücksichtigt werden sollte. Das Oberflächenlager ermöglicht eine Steifigkeit in allen drei Richtungen und ist standardmäßig inaktiv bei Zug (Rand-Nichtlinearität).

• Seien Sie bitte vorsichtig, wenn Sie Annahmen über die Randbedingungen treffen. Im Falle von Nichtlinearität, wenn die Momente ziemlich hoch sind, kann sich die Unterstützung des Betonblocks auf Zug während der Analyse umdrehen und große Rotationen verursachen. Dies kann aufgrund der Bewegung des flexiblen Körpers zu einem divergenten Modell führen.

Übertragungsvorrichtungen

Die Verankerungen werden aus IDEA StatiCa Connection übernommen. Es können zwei Typen von Ankern ausgewählt werden.

Eingegossene Verankerungen:

• Vorinstallierte Anker mit den gleichen Eigenschaften im Verbund wie die Bewehrungsstäbe

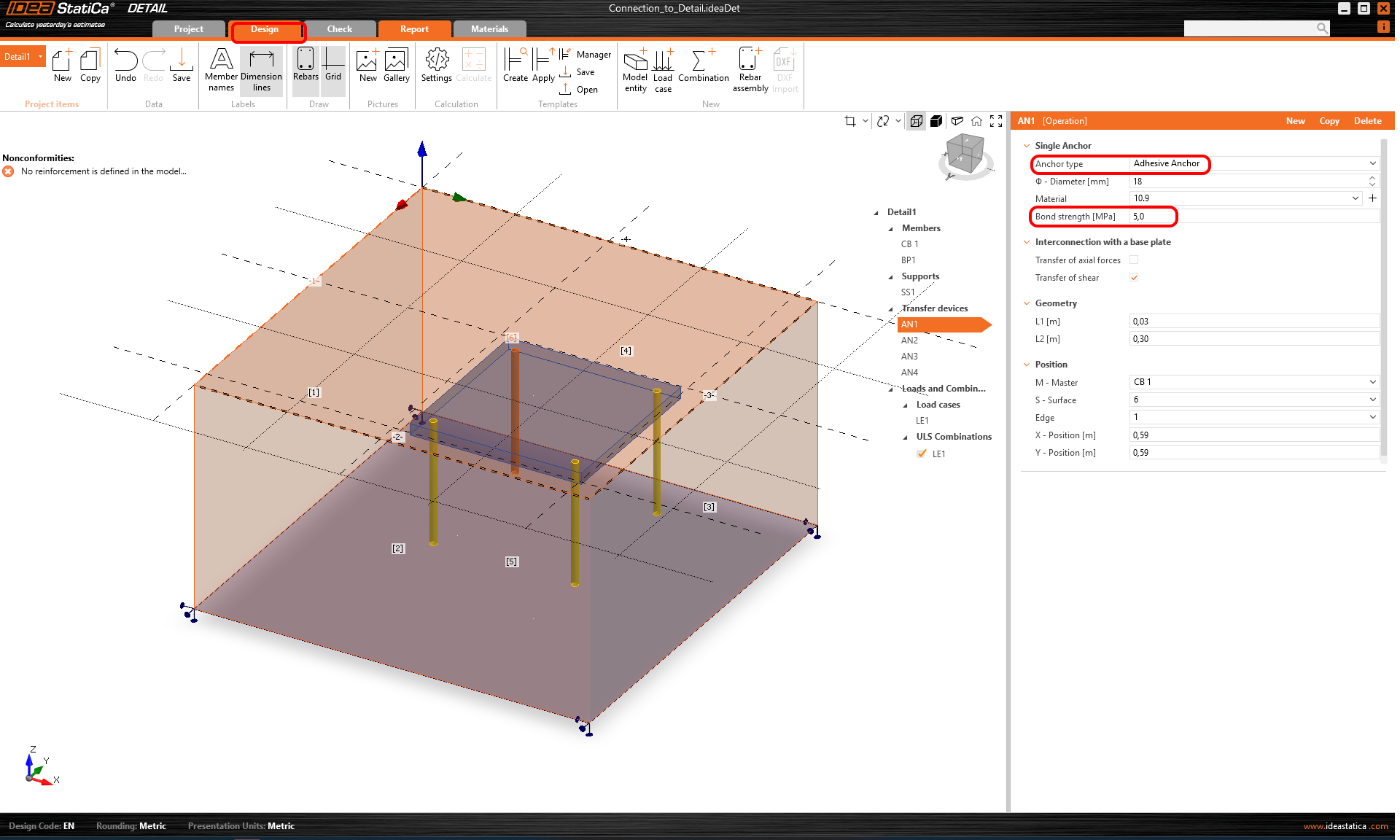

Klebeanker:

• Nachinstallierte (chemische Anker) mit der Möglichkeit, die Verbundstärke auf der Grundlage der tatsächlichen Verbundstärke anzupassen.

Achten Sie auf die korrekte Einstellung des Verbundes mit einer Bodenplatte. Wenn Sie das Fundament aus der Anwendung Verbindung importieren, sollte die Übertragung von Axialkräften auf AUS und die Übertragung von Scherkräften auf EIN stehen. Der Grund dafür ist, dass die Anker direkt durch Kräfte belastet werden. Mehr dazu können Sie hier nachlesen.

Wenn Sie ein Fundament von Grund auf in Detail entwerfen würden, wären beide Optionen eingeschaltet. Bei der Übertragung von Scherkräften durch Anker muss der Benutzer festlegen, welche Anker die Scherkraft aufnehmen sollen, und das entsprechende Kontrollkästchen aktivieren. Dies entspricht den EN-Anforderungen, die besagen, dass die Schubkraft nur den Ankern zugewiesen werden sollte, die für den Nachweis des Betonkantenversagens wirksam sind.

Bewehrung

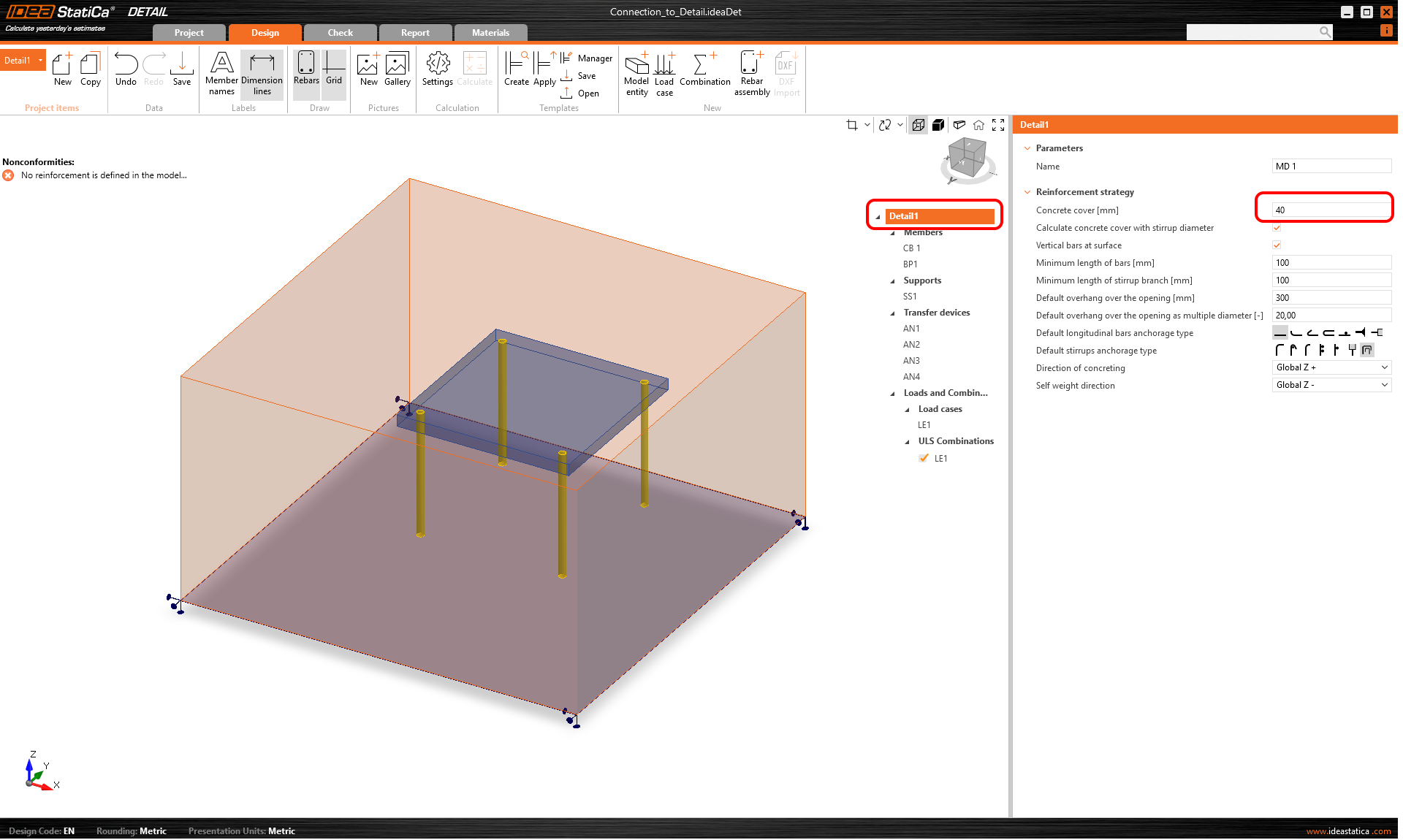

Stellen Sie die Betondeckung auf 40 mm ein, was als Standardwert für die Bewehrung verwendet wird.

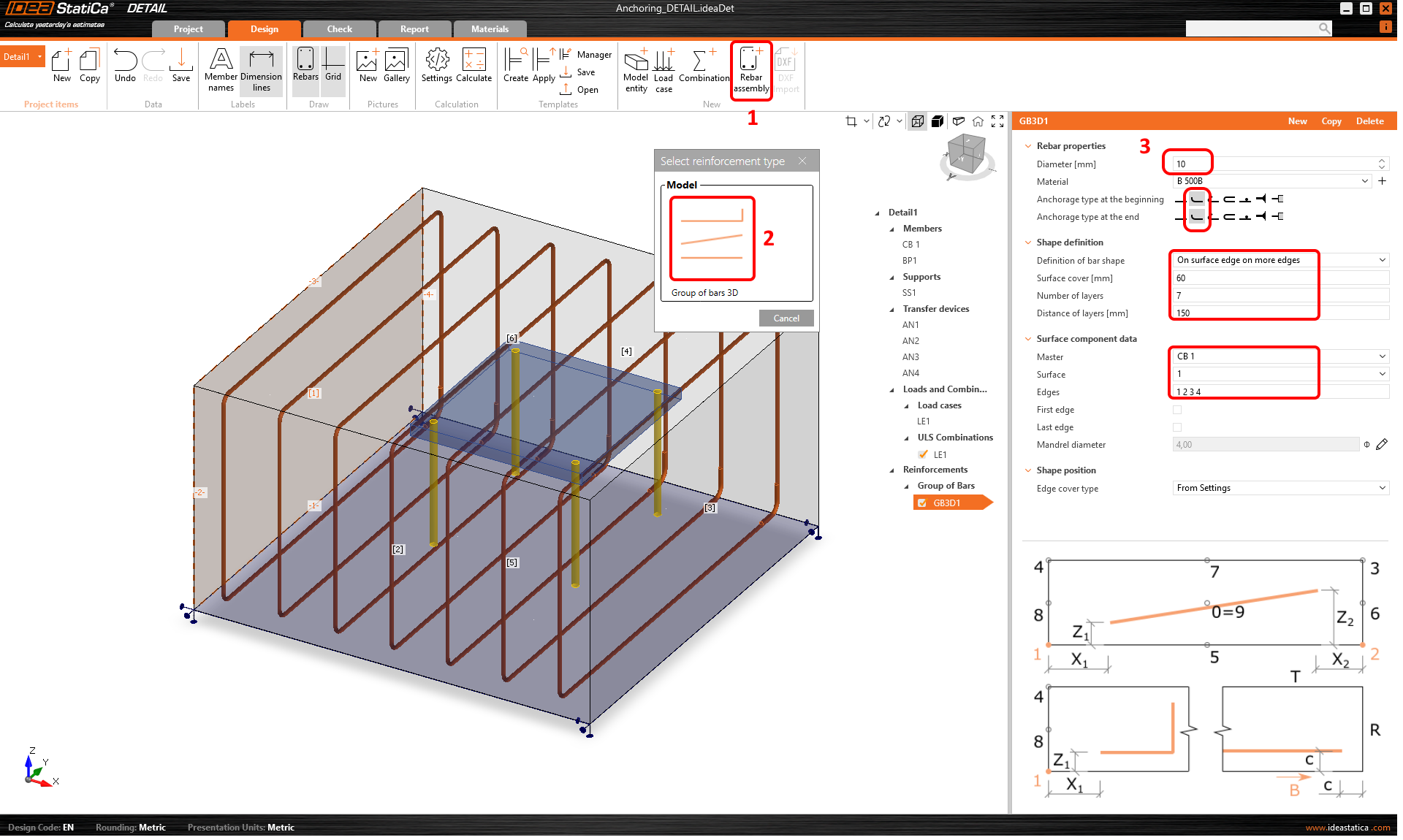

Wählen Sie die Bewehrungsbaugruppe (1) --> Gruppe der Stäbe 3D (2) und füllen Sie den Durchmesser, die Eigenschaften und die Geometrie (3) aus.

Kopieren Sie den Vorgang und ändern Sie die Oberfläche. Alle anderen Optionen werden beibehalten.

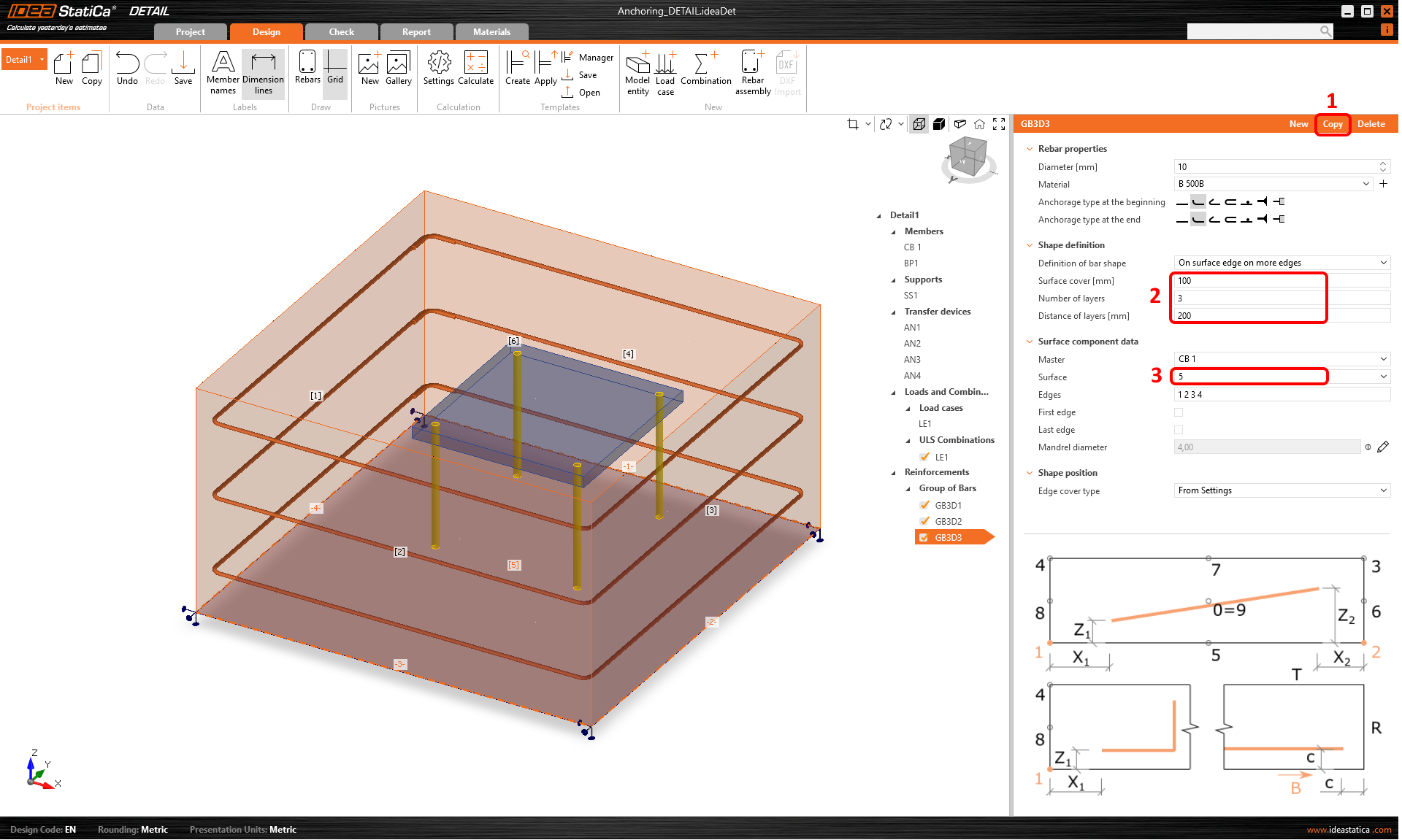

Kopieren Sie den Vorgang und ändern Sie die folgenden Optionen.

Kopieren Sie den Vorgang und ändern Sie die nachstehenden Optionen.

Ladungen und Kombinationen

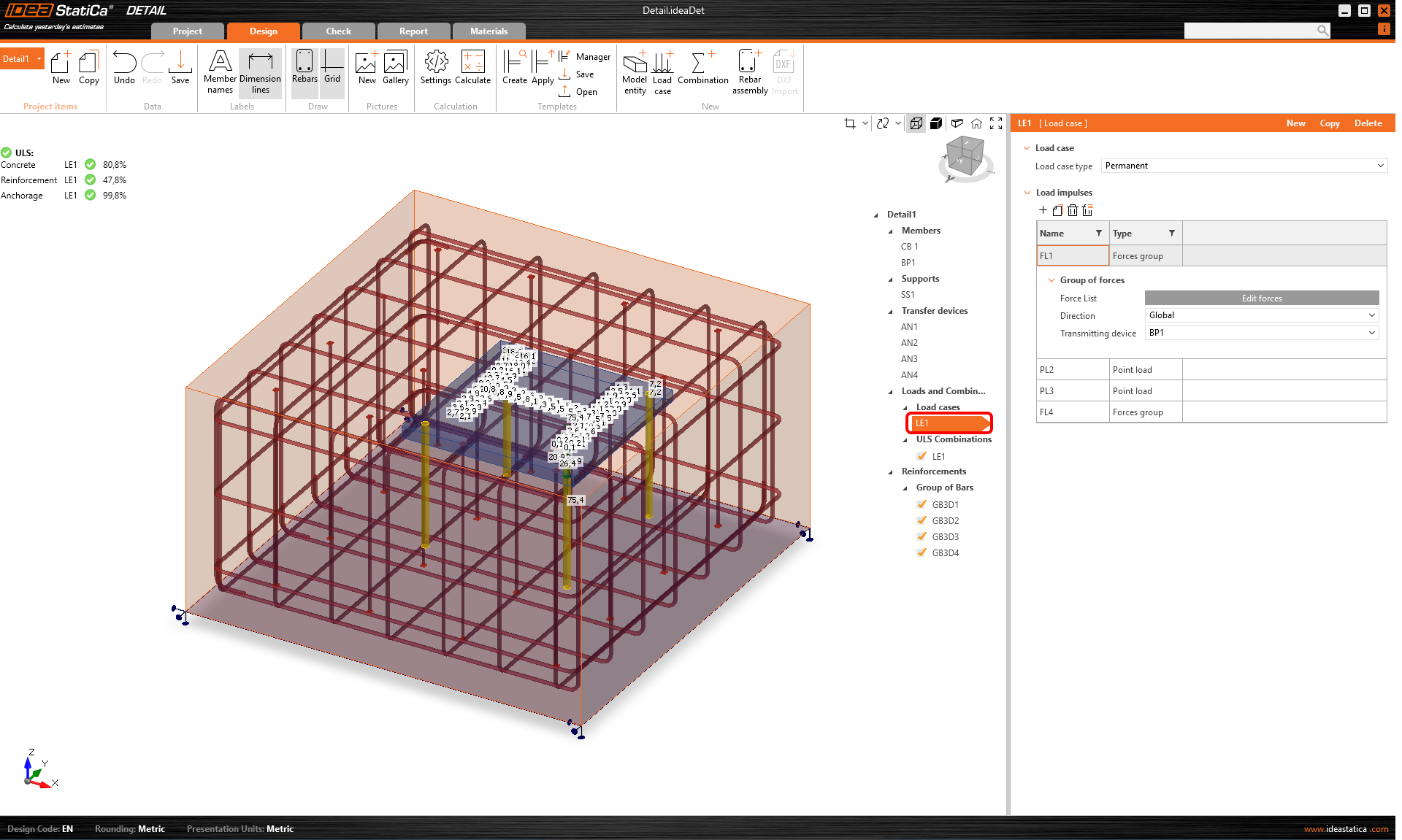

Kombinationen werden von IDEA StatiCa Connection übernommen. Alle Folgen des Imports sind im Detail in - Import der Verankerung von Connection zu Detail- beschrieben.

6 Kontrolle

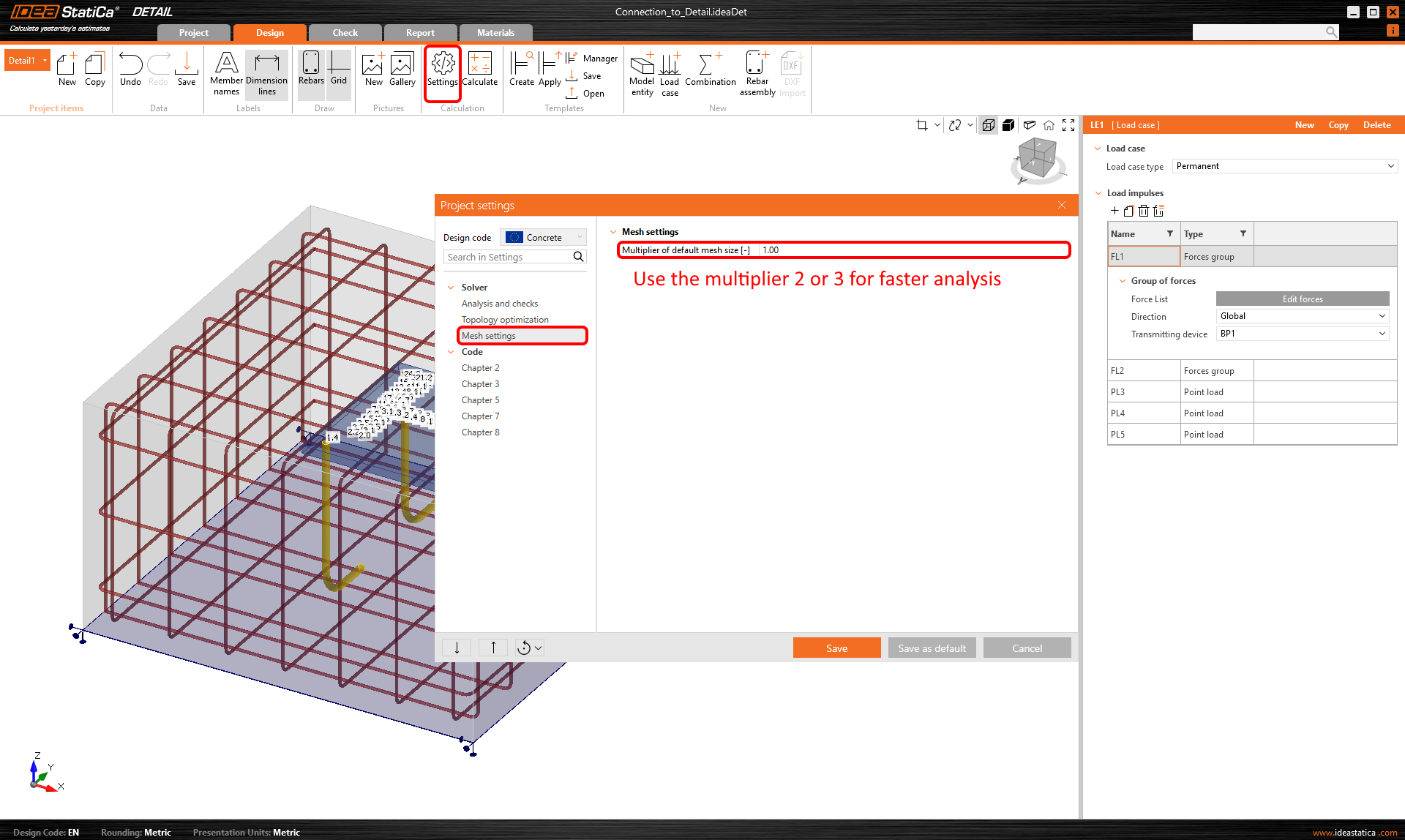

Bevor Sie die Berechnung durchführen, empfehlen wir Ihnen, den Netzmultiplikator auf zwei zu ändern, um die Berechnung zu beschleunigen. Dieser Schritt ist nicht zwingend erforderlich, kann aber die Berechnungszeit verkürzen und helfen, Divergenzprobleme zu erkennen. Wenn alles reibungslos funktioniert und keine Probleme auftreten, können Sie wieder zu einem Multiplikator von eins wechseln.

Ergebnisse

Äquivalente Hauptspannung

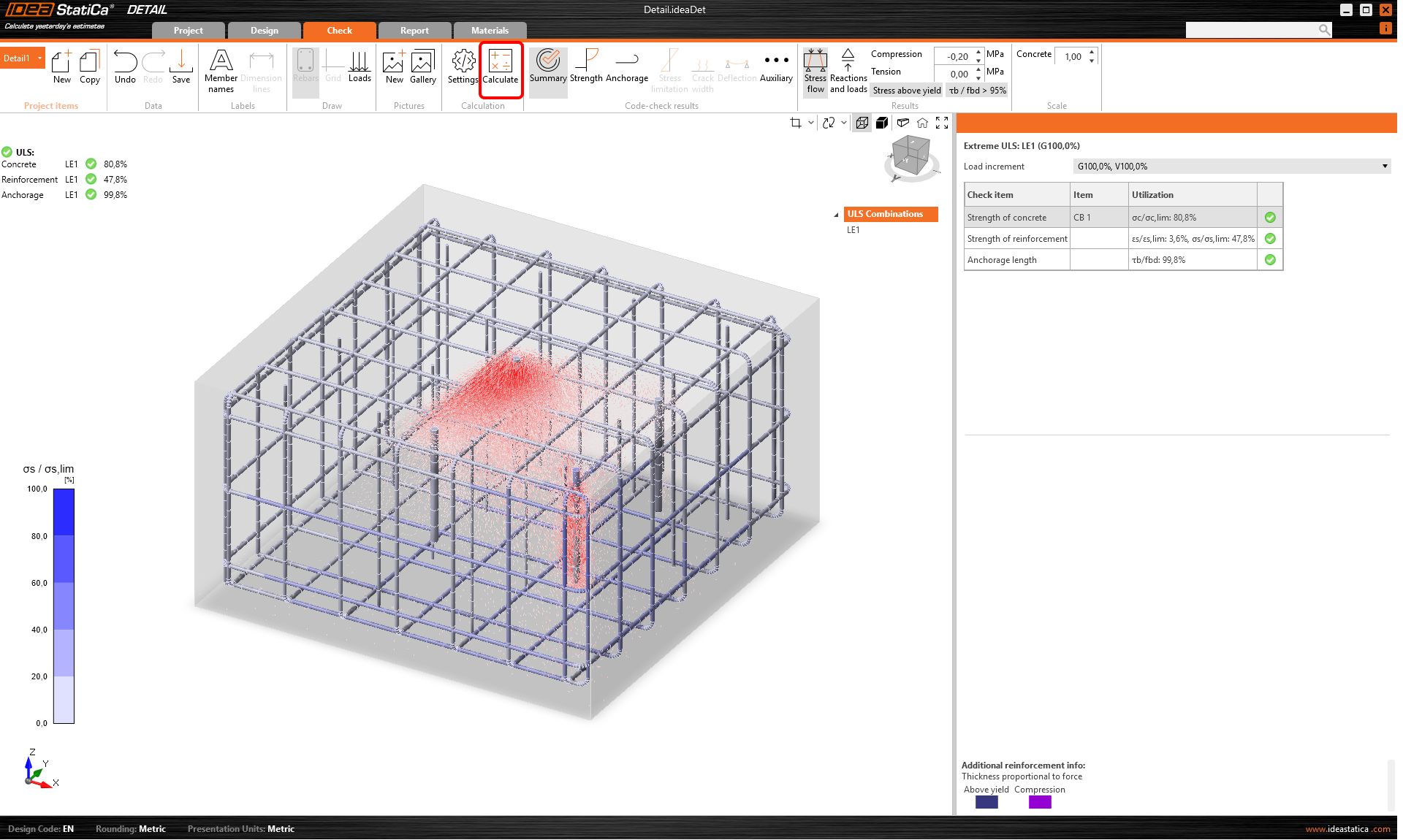

Die äquivalente Hauptspannung (EPS) im Beton wird auf der Grundlage des Volumenverhaltens des Betonblocks ermittelt. Die Bereiche, die am stärksten belastet werden, werden ermittelt und hervorgehoben. Um einen Einblick in die Beanspruchung im Gegensatz zu einachsigem Druck zu erhalten, wird die Vergleichsspannung mit dem Kappa-Faktor berechnet. Weitere Informationen über die äquivalente Hauptspannung finden Sie in diesem Artikel über den theoretischen Hintergrund.

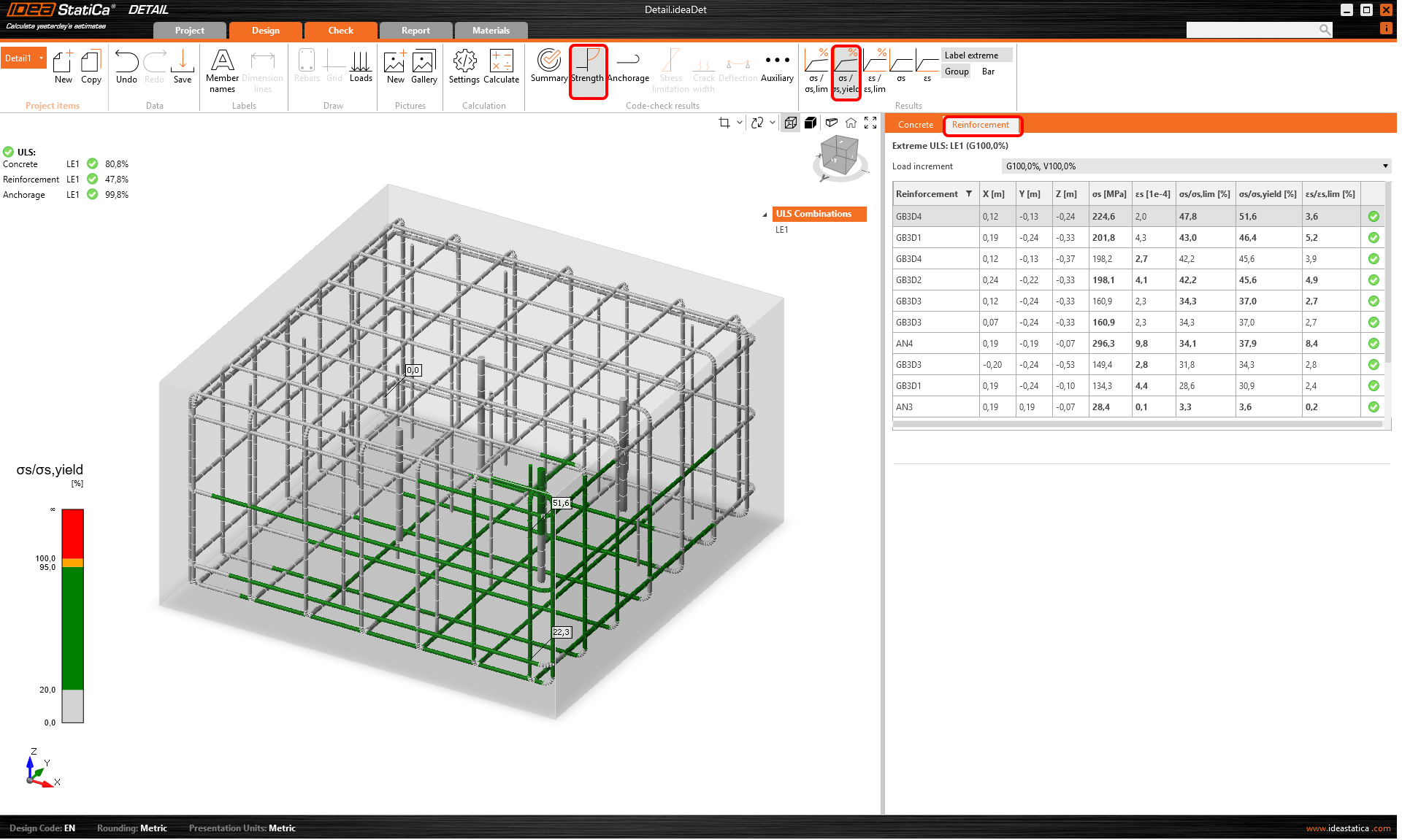

Spannungen in Bewehrungsstäben

Beim Bewehrungsnachweis ist darauf zu achten, dass der Anker in der Nähe der Ecke maximal ausgenutzt wird.

Bei der Anzeige der Ausnutzung der Bewehrung kann der Benutzer deutlich erkennen, welche Bewehrung zur Lastabtragung und zur Vermeidung des Versagens des Betonkegels beiträgt.

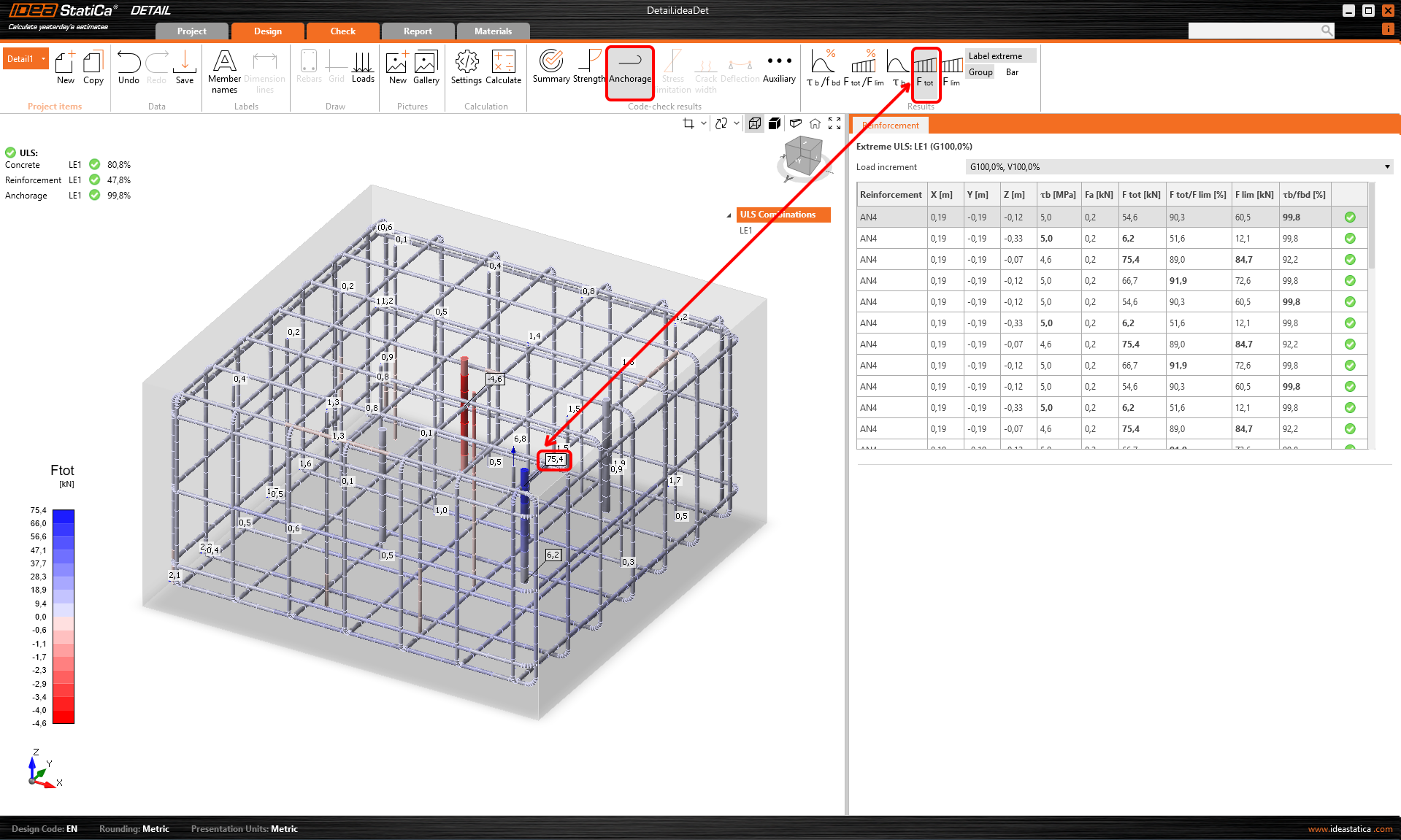

Verankerung

Überprüfen Sie die Verankerungseinstellungen und aktivieren Sie die Gesamtkraft in Verankerungen. Die Kräfte in den Verankerungen können aufgrund der unterschiedlichen Berechnungsansätze für den Betonblock leicht variieren. Die Unterschiede sind jedoch nicht signifikant.

Verformungen

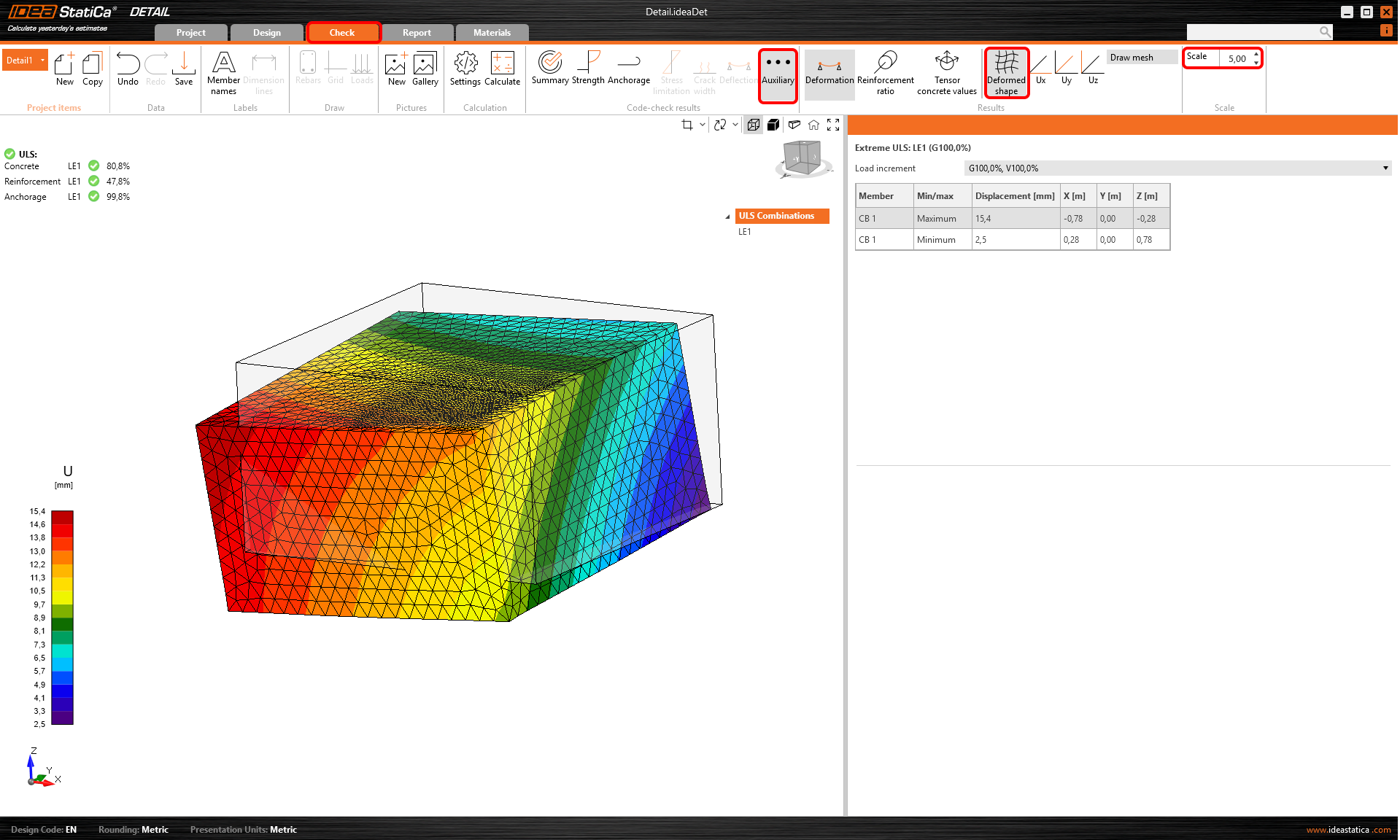

Wechseln Sie zu Hilfsmittel und schalten Sie die Verformung ein.

Es ist nicht notwendig, eine Verformungsprüfung für GZT durchzuführen, aber es ist sehr empfehlenswert, die Verformung nach der Analyse zu überprüfen, um sicherzustellen, dass das Modell keine große Verformung oder Drehung erfährt oder ein finites Element beschädigt ist. So erhalten Sie einen Überblick über die Analyseergebnisse und können eventuelle Probleme, die während der Analyse aufgetreten sind, erkennen.

7 Bericht

Zum Schluss gehen Sie zur Berichtsvorschau/Drucken. IDEA StatiCa bietet einen vollständig anpassbaren Bericht, den Sie ausdrucken oder in einem editierbaren Format speichern können.

Sie haben den gesamten Verbindungsentwurf nach den Normen EN 1993-1-8 und EN 1992-4 geprüft. Der Stahlteil wurde in IDEA StatiCa Connection geprüft, und der Betonblock wurde in IDEA StatiCa Connection und Detail nachgeprüft.
