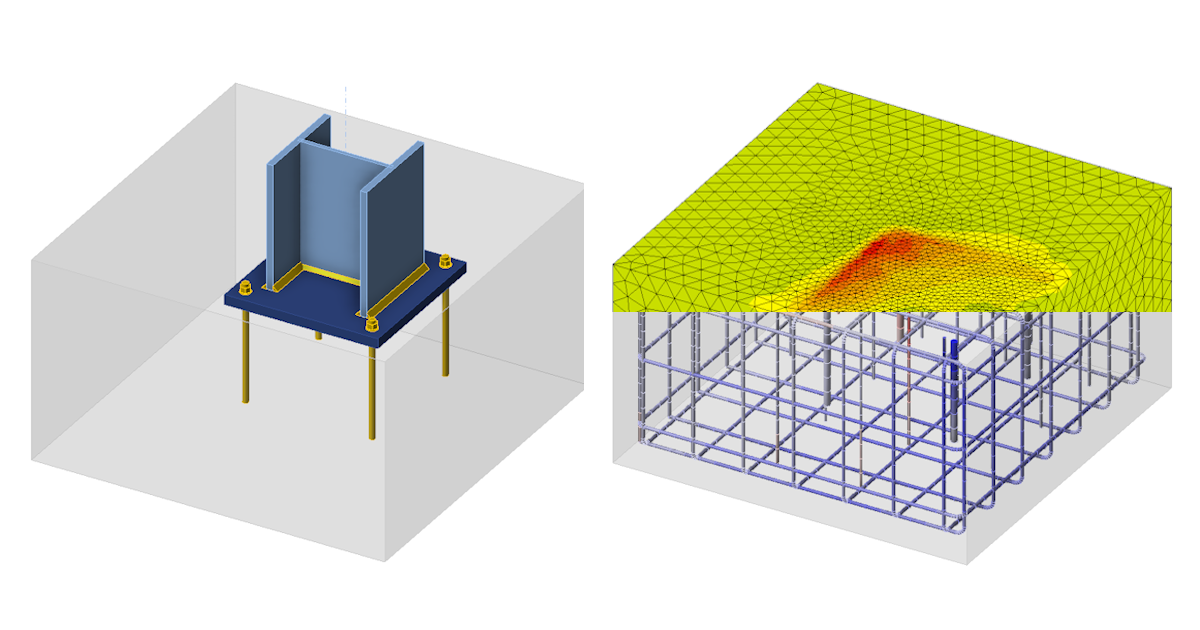

BIM propojení IDEA StatiCa Connection a 3D Detail - Excentricky zatížené kotvení

Možnost exportu do aplikace 3D Detail je k dispozici pouze uživatelům s kompletní licencí IDEA StatiCa. Pokud tuto licenci nemáte, můžete požádat o zařazení mezi Beta testery a získat licenci zdarma až do listopadu 2024. Zde je odkaz na formulář.

1 Nový projekt

Spusťte aplikaci IDEA StatiCa Connection. Vše začíná na kartě Ocel.

Výchozí nastavení topologie kotvení ponechte dle šablony a vstupte do aplikace.

2 Návrh

Nahraďte stávající průřez a použijte HEA 280 z naší databáze.

Změňte operaci Patní deska, abyste dosáhli finální topologie excentricky zatíženého betonového bloku. Přenos smykové síly je nastaven jako Tření.

• V aplikaci IDEA StatiCa 3D Detail (verze 24.0) nelze smykovou sílu přenášet prostřednictvím kotevních prvků. Veškerá síla se přenáší prostřednictvím tuhých vazeb mezi patní deskou a betonovým blokem.

Zadejte vnitřní síly pro dvouosé zatížené kotvení. Vnitřní síly způsobují tlakové napětí v základové spáře. Ve výchozím nastavení se předpokládá potrhaný beton.

3 Posudek

Přesuňte se na kartu Posudek. Výpočet podle normy prokázal způsob poruchy na kotvách. Prozkoumejte posudek podrobněji.

Podívejte se na možné způsoby poruch v tahu, smyku a vzájemném působení podle normy EN 1992-4.

Projděte si posudek kotvení. Tím získáte informace o posudcích podle normy, které je třeba provést ručně nebo pomocí jiných metod, protože nejsou zahrnuty v IDEA StatiCa Connection. Doporučujeme, abyste provedli nezbytné kroky k dořešení tohoto nesouladu. Například využili aplikaci IDEA StatiCa 3D Detail.

Příčinou selhání Posudku Kotev je Vytržení betonového kužele:

• Tuto nesrovnalost lze snadno vyřešit v aplikaci IDEA StatiCa 3D Detail. Toto řešení vám pomůže překonat model základu z potrhaného prostého betonu v IDEA StatiCa Connection.

4 Export

Aplikace  IDEA StatiCa Connection nyní obsahuje výkonné propojení BIM do 3D Detailu, které umožňuje výpočet a posudek železobetonových bloků v různých topologií.

Předpoklady pro úspěšný export:

• Model musí být předem spočítán a výsledky zahrnuty.

Vraťte se na kartu Návrh(1)->Export(2)->Uložit(3).

Export je možný pouze pro kotevní topologie. Export umožňuje přenos:

• Geometrie nevyztuženého betonového bloku
• Patní desky se silami od svarů
• Kotvy s osovými silami

5 Návrh

V této části můžete upravovat prvky, podpory, zatížení a kombinace a sestavu výztuže.

Podpory

Podloží má určitou tuhost, kterou je třeba zohlednit pro přesnost výpočtu. Plošná podpora umožňuje zohlednit tuhost ve všech třech směrech a ve výchozím nastavení je neaktivní v tahu (nelinearita podpory).

• U předpokladu o okrajových podmínkách buďte opatrní. Pokud jsou v případě nelinearity podpor momenty poměrně vysoké, může se podpora betonového bloku v tahu během analýzy překlopit a způsobit velké rotace. To může vést k divergentnímu modelu v důsledku pohybu pružného tělesa.

Aktuální vnitřní síly vytváří plně tlačenou základovou spáru. Ruční výpočet potvrzuje, že základova spára je tlačená. Tento výpočet není povinný, ale poskytuje užitečné informace o možných problémech se stabilitou ve fázi před nelineárním výpočtem.

Zařízení pro přenos

Kotvy jsou převzaty z  IDEA StatiCa Connection. Pomocí možnosti Multi-select (Vícenásobný výběr) označte všechny kotvy a změňte způsob kotvení kotev na Standardní ohyb. Lze vybrat dva typy kotev. Jako výchozí typ kotvy je na místě zabetonovaná kotva.

Kotvy na místě zabetonované:

• Předem zabetonované kotvy se stejnými vlastnostmi soudržnosti výztuže a betonu.

Dodatečně instalované  - Chemické kotvy:

• Dodatečně instalované (chemické kotvy) s možností zadání pevnosti soudržnosti výztuže a betonu (pevnost vazby) na základě skutečné pevnosti.

Výztužení

Zvolte Sestava výztuže(1)-->Skupina vložek 3D(2) a zadajte Průměr, Vlastnosti a Geometrie(3).

Zkopírujte operaci a změňte Povrch. Všechny ostatní možnosti zůstanou zachovány.

Zkopírujte operaci a změňte Povrch a další vlastnosti podle obrázku níže.

Zatížení a kombinace

Kombinace jsou převzaty z aplikace IDEA StatiCa Connection. Všechny důsledky importu jsou podrobně uvedeny v části - Import kotvení z Connection do Detailu (BETA).

6 Kontrola

Před spuštěním simulace důrazně doporučujeme změnit násobek výchozí velikosti sítě na dva, aby se urychlil proces výpočtu. Tento krok není povinný, ale může zkrátit výpočetní čas a pomoci odhalit případné problémy s divergencí. Pokud vše funguje hladce a nevyskytnou se žádné problémy, můžete přepnout zpět na součinitel sítě jedna.

Výsledky

Efektivní hlavní napětí

Efektivní hlavní napětí (EPS) v betonu se určuje na základě objemového chování betonového bloku. Jsou identifikovány a zvýrazněny oblasti, které jsou vystaveny největšímu namáhání. Aby bylo možné získat představu o trojosé napjatosti na rozdíl od jednoosého tlaku, vypočítá se efektivní napětí pomocí součinitele kappa. Další informace o efektivním hlavním napětí jsou přiloženy v tomto článku: 3D detail - železobetonové patky (BETA).

Napětí ve výztuži

Při kontrole výztuže je kotva v blízkosti rohu je maximálně využita. Kromě toho je důležité zachovat kotvu na elastitě, což se nám splnilo.

Kotvení

Zkontrolujte výsledky Kotvení pomoci Celkové síly ve vložkách. Síly v kotvách se mohou mírně lišit v důsledku rozdílů v tuhosti betonového bloku. Tento rozdíl je způsoben vyztužením, okrajovými podmínkami a nelineárním modelem, který vystihuje skutečné chování přesněji než konzervativní model v IDEA StatiCa Connection.

Při porovnání IDEA StatiCa 3D Detail a IDEA StatiCa Connection je vidět, že v 3D Detailu přebírají tlakovou sílu kotvy, což je také klíčový rozdíl.

Chybějící posudky v IDEA StatiCa Connection se překonávají pomoci 3D detailu:

Deformace

Přesuňte se na Pomocné a zapněte Deformace.

Pro MSÚ není nutné provádět kontrolu deformace, ale důrazně se doporučuje zkontrolovat deformaci po analýze, abyste se ujistili, že nedochází k velké deformaci modelu, velké rotaci nebo poškození konečných prvků. Poskytne přehled o výsledcích analýzy a pomůže identifikovat případné problémy, které mohly vzniknout během analýzy.

7 Protokol

Nakonec přejděte k náhledu/tisku protokolu. Aplikace IDEA StatiCa nabízí plně přizpůsobitelný report, který lze vytisknout nebo uložit v editovatelném formátu.

Zkontrolovali jste celý návrh přípoje a jeho základové části pomocí norem EN 1993-1-8 a EN 1992-4. Ocelová část byla zkontrolována v programu IDEA StatiCa Connection a betonový blok byl zkontrolován podle normy v programech IDEA StatiCa Connection a 3D Detail.
