Modelování mřížky a vlastní tíhy

Mřížka pro navrhování nových entit

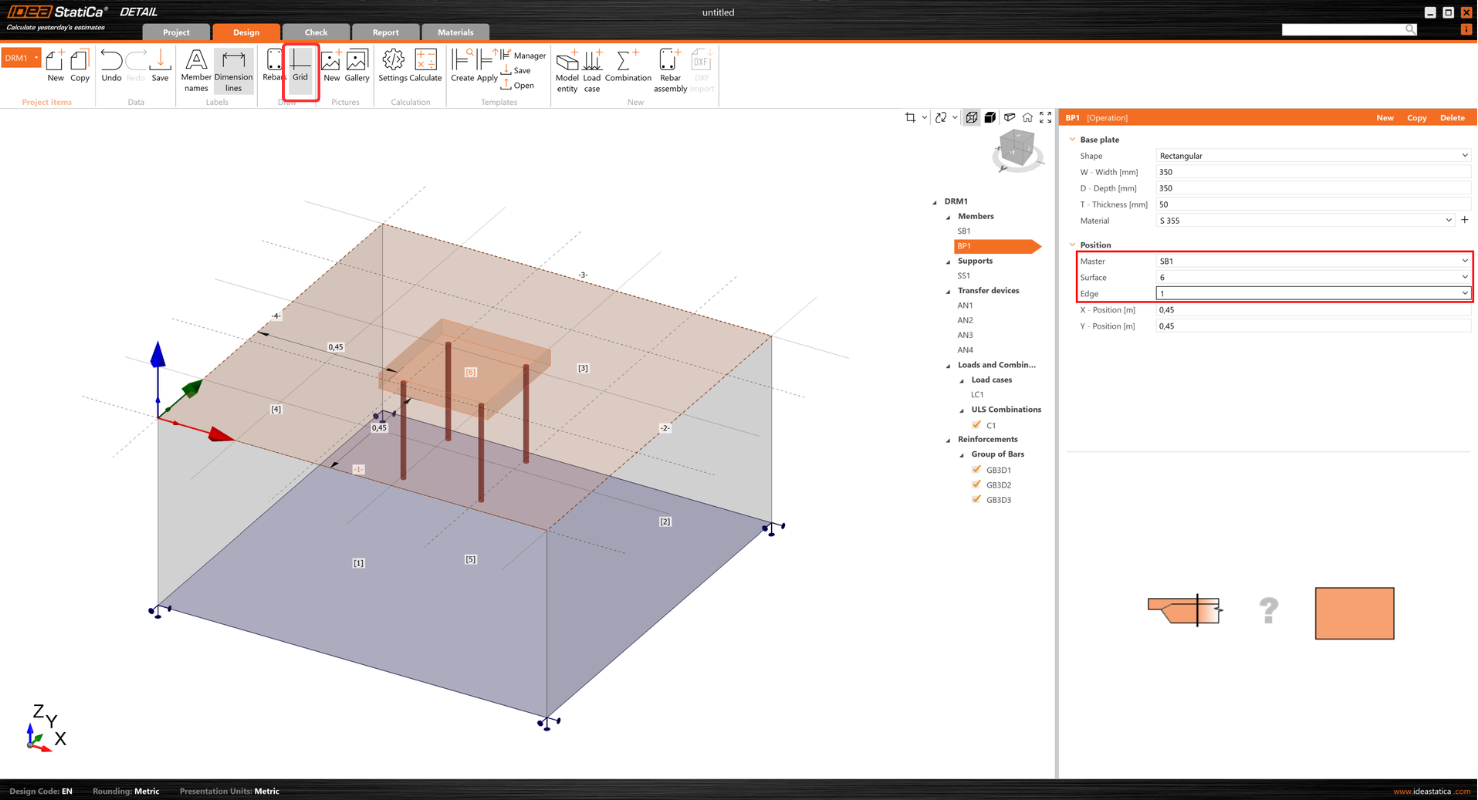

Při navrhování nebo úpravách entit v modelu, které obsahuje betonový blok, se ve scéně zobrazí mřížka v místním souřadnicovém systému, což zlepšuje orientaci ve 3D modelu. Tento rastr je zobrazen pro patní plechy, podpory, kotvy, plošná zatížení a výsledkové řezy. 

Uživatelé mohou zobrazení Mřížky zapnout nebo vypnout pomocí tlačítka na pásu karet. Místní souřadnicový systém se vytvoří pomocí nastavení v mřížce vlastností. Rovina XY je definována vybraným povrchem, zatímco směr osy X je určen vybranou hranou. Velikost mřížky je pevně stanovena krokem 0,25 m.

Vydáno v IDEA StatiCa verze 24.0.4

Automatický výpočet vlastní tíhy

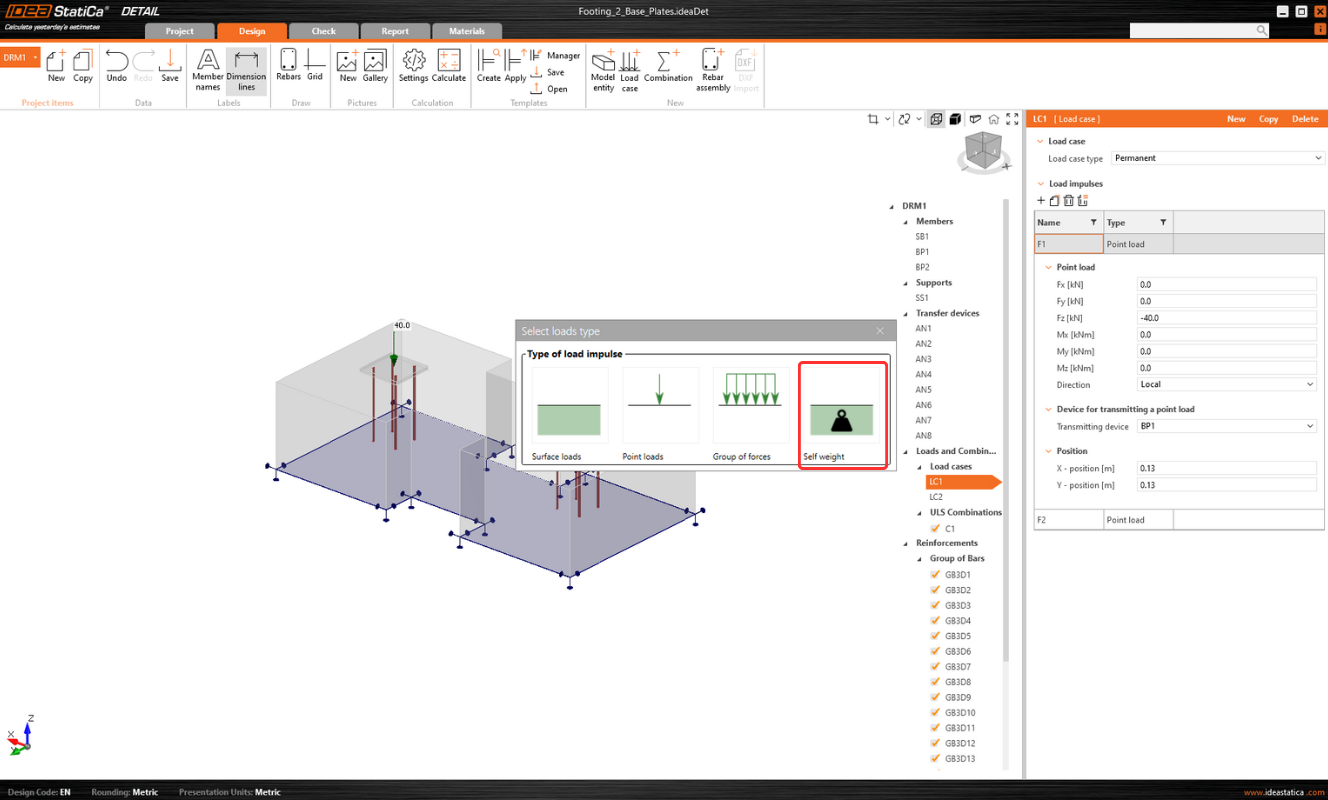

Aplikace Detail automaticky vypočítá vlastní tíhu konstrukčních prvků na základě jejich rozměrů a vybraných vlastností materiálu.

Lze vložit čtyři typy zatížení: Plošné zatížení, Bodové zatížení, Skupina sil a Vlastní tíha.

Další tipy a popisy funkcí, které se netýkají jen modelování, najdete v následujícím článku: Komplexní popis funkčnosti 3D Detail

Vydáno v IDEA StatiCa verze 24.0.2
