NAVRHNĚTE VŠECHNY BETONOVÉ STĚNY A DETAILY

Libovolná geometrie, a zatížení pro jakoukoliv stěnu, D-oblast nebo prvek.

NAVRHNĚTE A POSUĎTE LIBOVOLNÝ TVAR

Tradiční metody výpočtu stěn a D-oblastí, jako je metoda vzpěra-táhlo nebo lineární metoda konečných prvků, nezachycují skutečné chování konstrukce. Pomocí aplikace IDEA StatiCa Detail navrhnete a posoudíte stěny a D-oblasti v betonových konstrukcích a získáte:

  • Jasné výsledky vyhovuje/nevyhovuje pro jakoukoli geometrii
  • Posudky MSÚ - pevnost betonu a výztuže, posouzení kotvení
  • Posudky MSP - posudek šířky trhlin,  omezení napětí.
  • Nelineární průhyby
  • Protokol, výkaz materiálu, export do DXF
PODÍVEJTE SE NA VZOROVÝ VÝSTUP

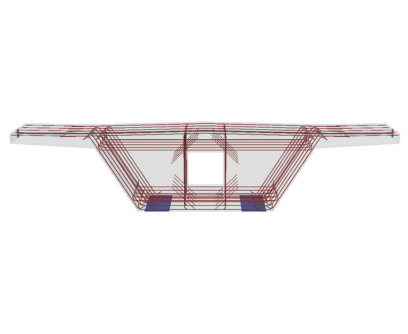

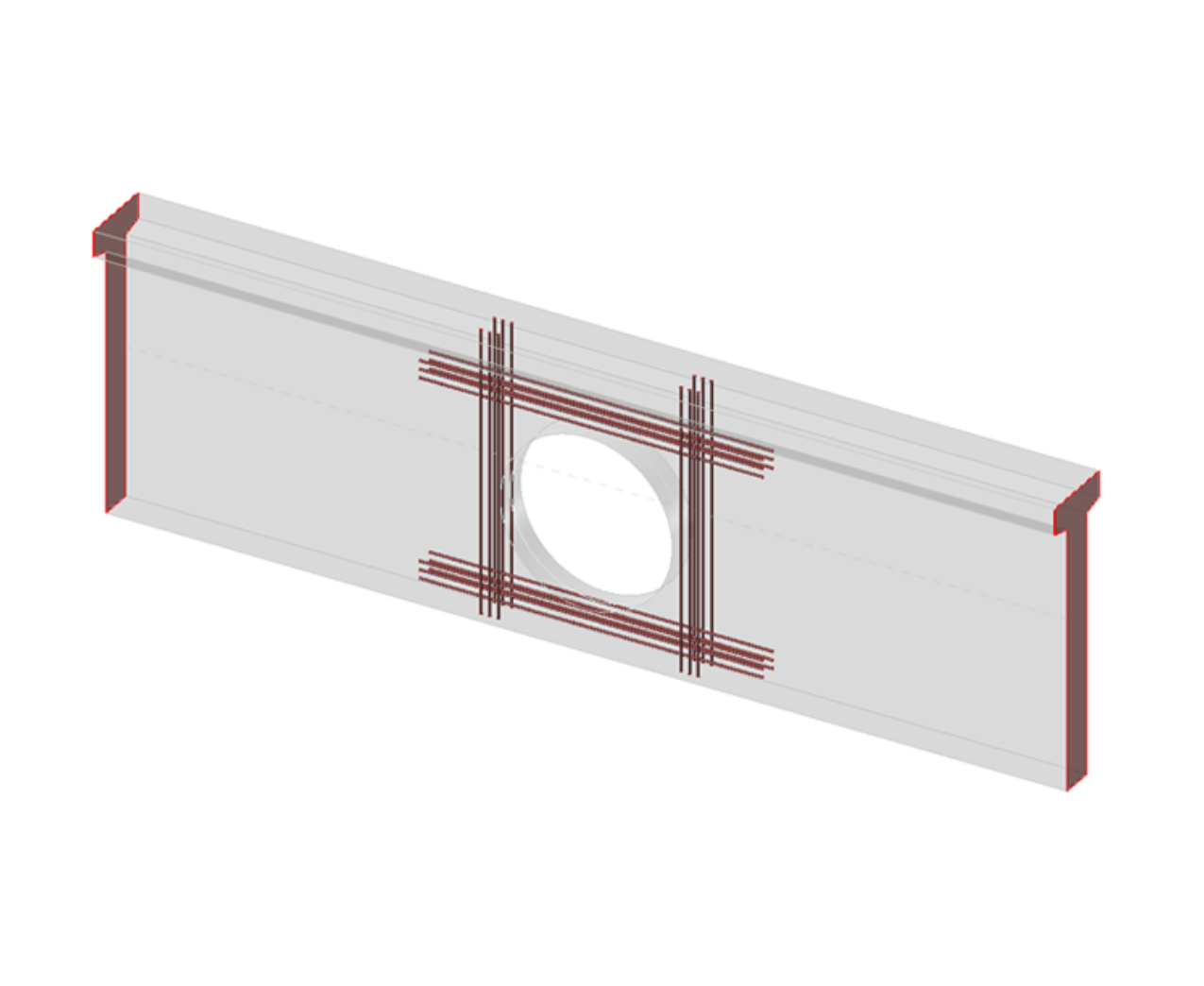

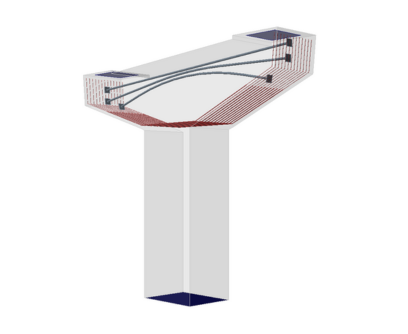

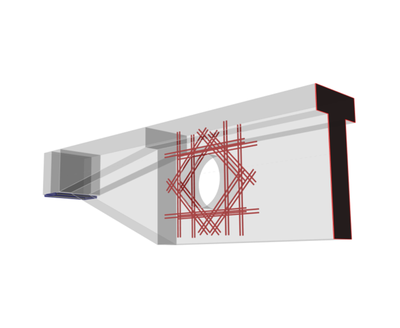

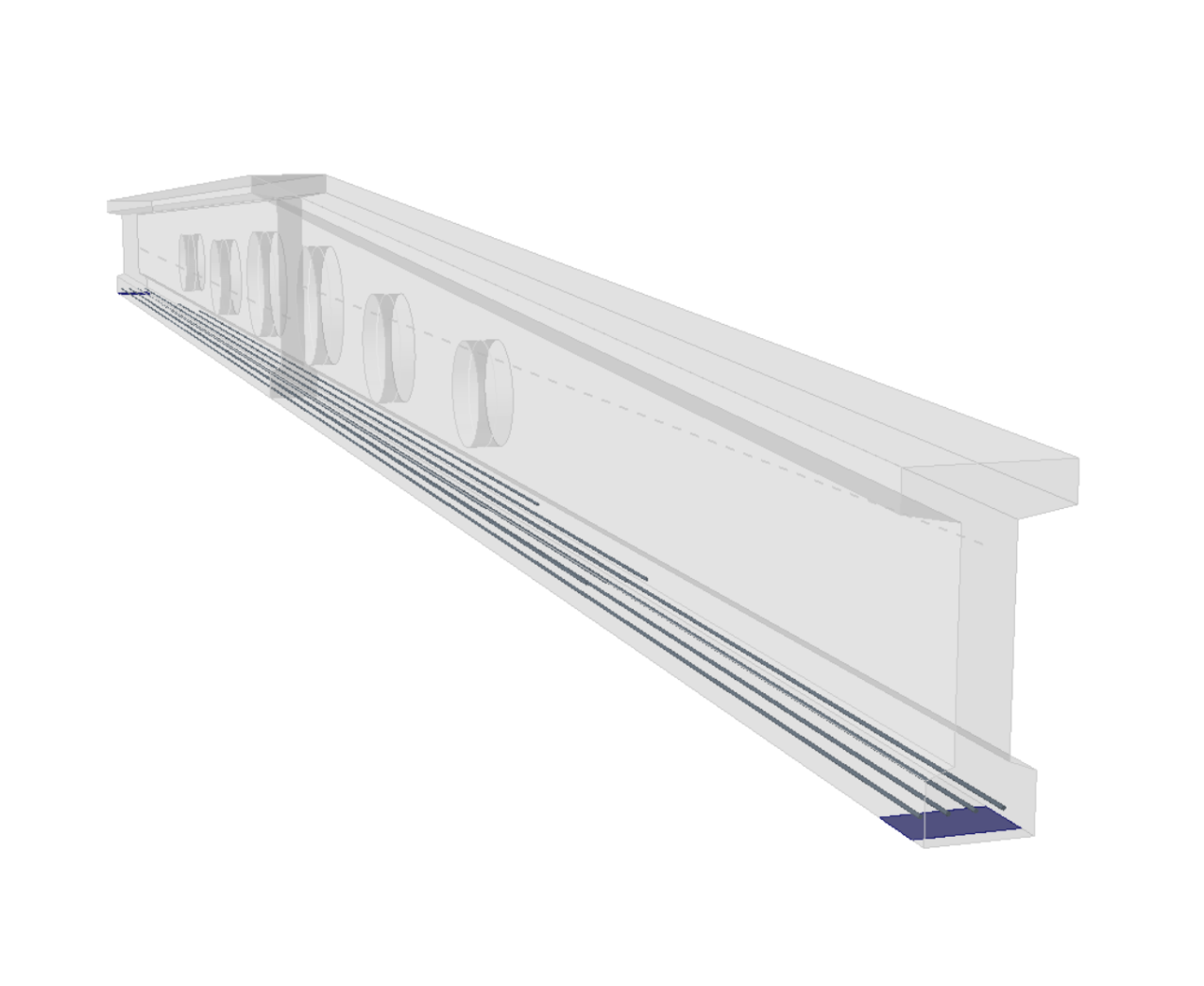

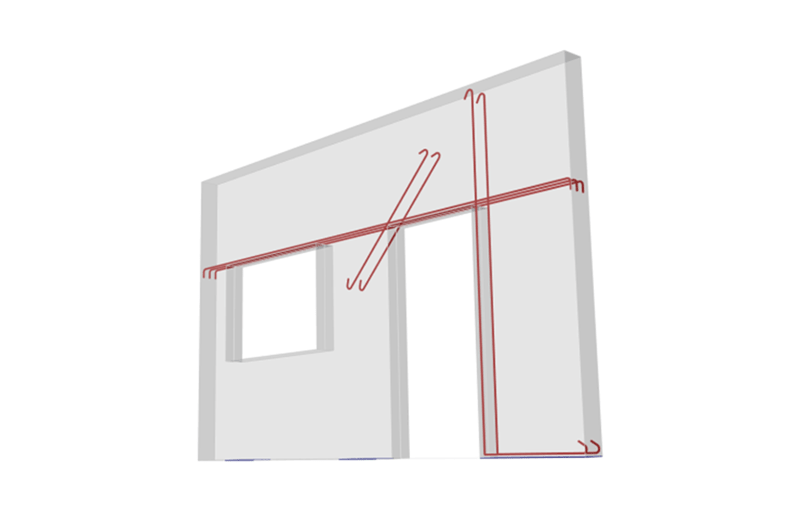

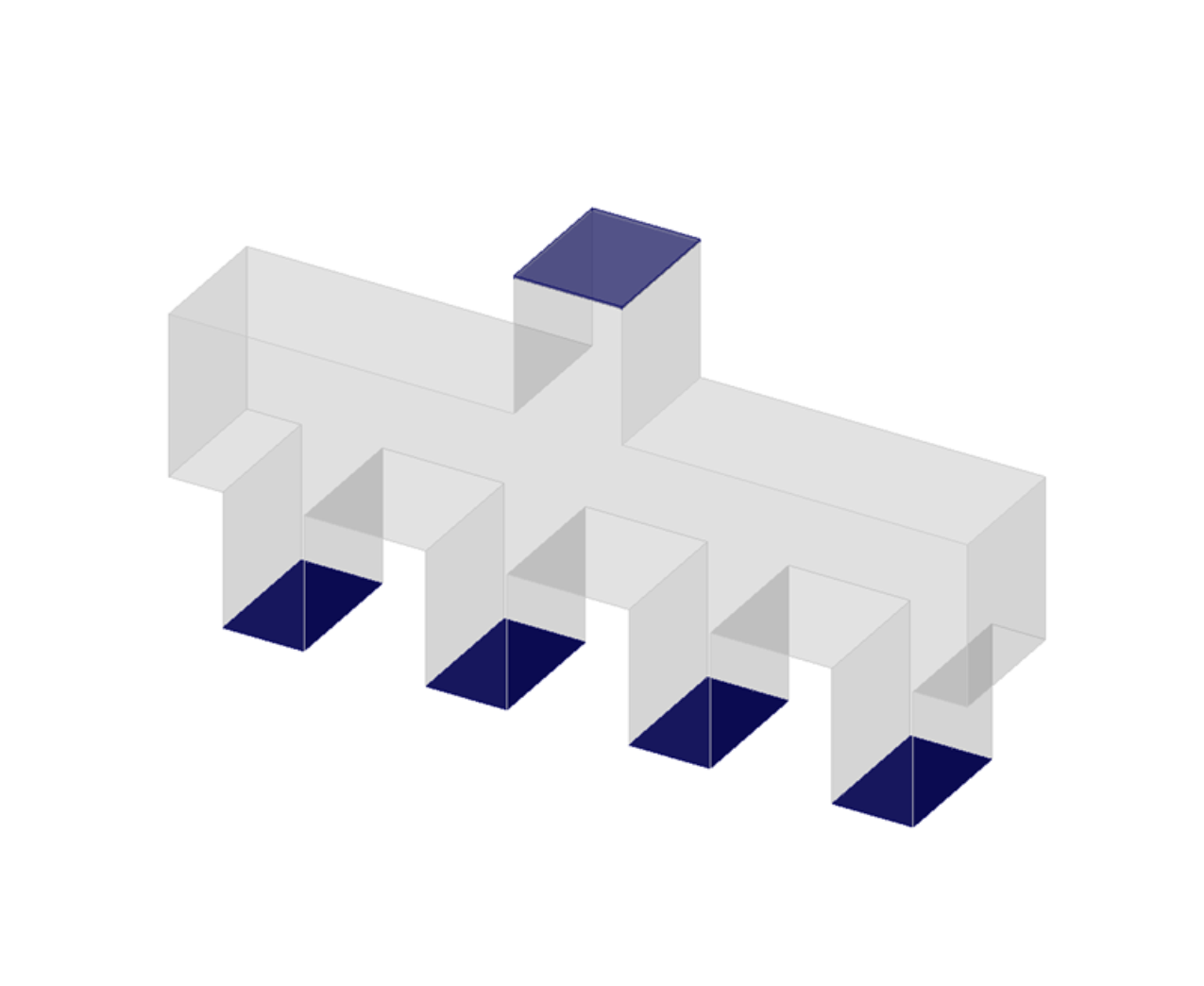

IDEA StatiCa DETAIL umožňuje navrhnout a posoudit jakýkoliv pruty, stěny nebo oblast diskontinuity, například:

NAVRHUJTE STĚNY A DETAILY, ANALYZUJTE A POSUĎTE

Geometrie
Zatížení
Výpočet
Posudek
Ve srovnání s tradičními metodami provede IDEA StatiCa všechny požadované kontroly MSÚ a MSP, včetně:

JAK TO FUNGUJE?

Získejte posudek během minut pomocí tří kroků

1 - Vytvořte si model

  • Vytvořte si libovolný tvar, který potřebujete
  • Import z DXF
  • Přidejte otvory, závěsy, podpěry
  • Modelujte skutečnou výztuž
  • Definujte zatížení a kombinace

2 - Proveďte výpočet

  • Používá pokročilý nelineární model FEA zvaný CSFM, který umožňuje sofistikovaný návrh založený na kódu.
  • Beton modelovaný pouze v tlaku
  • Zohlednění všech výztuží
  • Zohledňuje vazby mezi výztužemi a betonem
  • Zahrnuje účinky ztužení v tahu a změkčení v tlaku

3 - Získejte výstupy

  • Projděte si výsledky
  • Vytvořte si podrobný nebo zjednodušený posudek
  • Exportujte model do formátu DXF
  • Vygenerujte si výkaz materiálu
VYZKOUŠEJTE SI IDEA STATICA ZDARMA
  • Vyzkoušejte si všechny funkce, uživatelský portál a pracovní postupy.
  • Získejte podporu od našich produktových inženýrů
  • Učte se prostřednictvím školení a bezplatných výukových programů
