3 důvody, proč si zamilujete návrhové šablony přípojů

Pozn.: Connection Browser je od verze 23.0 (duben 2023) přejmenován na Connection Library.

Nejnovější tipy pro Connection Browser

Connection Browser je rozhodně vycházející hvězdou mezi nástroji vyvinutými v IDEA StatiCa, které usnadňují a zlepšují možnosti navrhování přípojů. A zcela určitě jsme ještě v této oblasti neřekli poslední slovo. Pojďme se ale nejdříve podívat na to, jaké jsou hity v šablonách pro léto 2022?

Výběr

Řešíte složité přípoje s mnoha prvky, ale nenašli jste v šablonách žádný vhodný návrh? Přepněte na Výběr a zvolte jen některé z prutů pro přidání operací a zbytek dodělejte pak. Chcete-li vybrat více prutů, přetáhněte je myši nebo oklikejte s klávesou CTRL, zvýrazněte tak zvolené pruty červeně a stiskněte klávesu MEZERNÍK nebo ikonu pro potvrzení.

Filtry

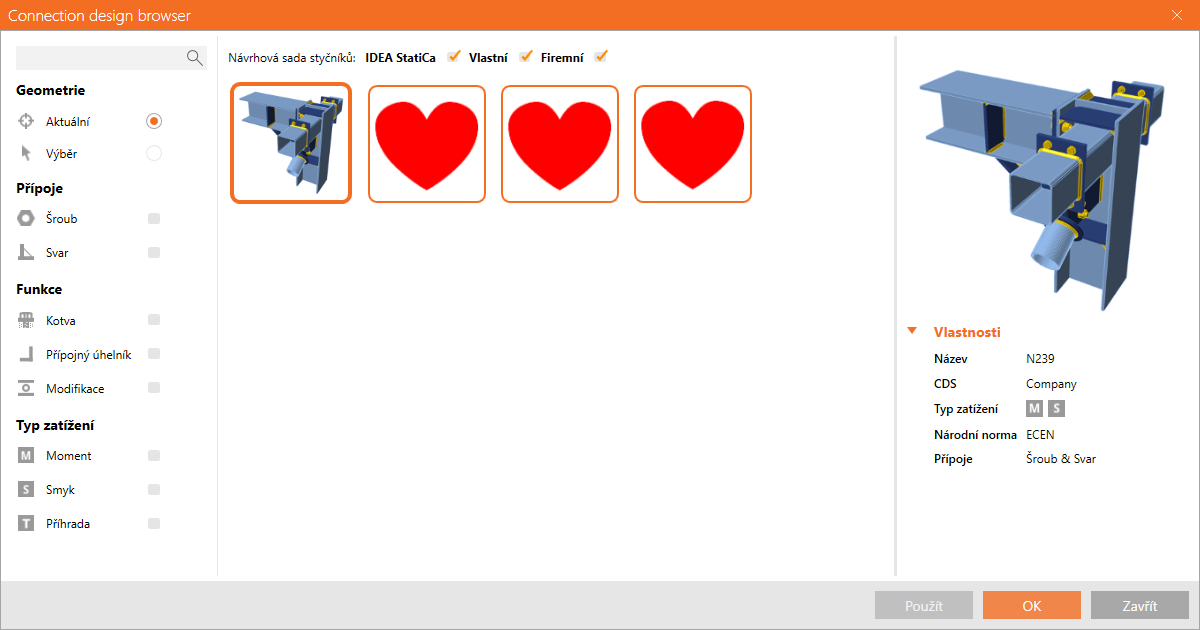

V opačném případě, kdy je návrhů pro danou geometrii příliš mnoho, jsou tady filtry, které vám nežádoucí návrhy skryjí. Můžete si vybrat, jaký typ přípojů chcete použít, a které naopak zcela vyloučit. Jedním kliknutím zapnete vybraný filtr, zatímco dvěma kliknutími nastavíte křížek, který daný atribut z návrhů vyloučí. Např. chcete pouze svařované spoje bez jakýchkoli šroubů - nastavte "fajfku" pro Svar a křížek pro Šroub a je to!

Návrhové sady

Využití návrhových sad je velmi snadné. Sada IDEA StatiCa obsahuje návrhy, které může použít kdokoli a které by časem měly tvořit globální veřejnou knihovnu toho, co dokáže náš software navrhovat a vzájemně sdílet. Vlastní sada je vaše soukromá "tajná" databáze pro jakékoli experimenty, zatímco Firemní sada je viditelná a přístupná všem vašim kolegům v kanceláři.

Pokud dáváte přednost sledování filmů před čtením, stačí si nachystat něco na zub a pohodlné křesílko, o kousek níž zmáčknout tlačítko play a podívat se na celý příběh o Connection Browseru na webináři Složitý projekt? Sdílejte práci s kolegy:

Super, ale co s tím teda můžu dělat?

Nebojte se, pokud vám není zcela jasné, jak vám tato funkce může pomoct v každodenní rutinně. Rovnou vám servírujeme tři nejlepší scénáře použití nové Firemní sady. Tak neváhejte a všechny si je prostudujte.

1) Ultimátní kombo Checkbot + Connection Browser

Vzpomínáte na "staré dobré časy"? Z rádia hraje Karel Gott. Vezmete všechny styčníky z navržené ocelové konstrukce, vymyslíte nějaký návrh a každý z nich přepočítáte pomocí nekonečných vzorců nebo upravujete excelové tabulky tak, aby se do těch návrhů trefily... No, tak my vám dnes nabízíme tohle – postřílejte je všechny jako když Limonádový Joe trefí všechny skleněné lahve.

Vezměte svůj globální konstrukční model (viz jejich dlouhý seznam) a otevřete IDEA StatiCa Checkbot. Jedním kliknutím importujte třeba i všechny přípoje. Otevřete libovolný styčník a navrhněte přípoje pomocí funkce Návrh na tři kliknutí. Vypočítejte a vytiskněte hromadný protokol. Práce na pár minut.

Říká se, že jeden obrázek vydá za tisíc slov, jedno video za tisíc obrázků. Takže jen stiskněte tlačítko play:

2) Zkušený/á inženýr/ka šetří svůj čas (a peníze)

Jste statik superhrdina, který všechno ví a odmítá plýtvat svým časem na opakující se úkoly? To je dobře, protože na to jste taky pěkně drazí. Ale vysvětlovat a sdílet své myšlenky (a návrhy) s méně zkušenými kolegy může být někdy také náročné.

Představte si ideální řešení – už žádné papíry, žádné zbytečné e-maily a telefonáty, žádné výkresy a... uff.

Buďte v klidu. S Firemní sadou stačí vytvořit šablonu a odeslat ji do cloudu. Vaši kolegové ji mohou v mžiku oka použít, také ji mohou aplikovat na částěčně odlišné geometrie a průřezy, nebo ji mohou prostě vzít jako etalon pro daný projekt a reprodukovat podobné návrhy i pro další přípoje. A pokud svou práci uloží na váš sdílený disk, pak data leží na jednom místě spolu se souborem projektu, takže se můžete kdykoli podívat, co tam kolegové natropili.

Vaším úkolem je tedy vytvořit návrh v aplikaci IDEA StatiCa Connection a publikovat jej. Na videu se podívejte, jak to může probíhat, když vám zavolá nezkušený kolega a požádá vás o pomoc s návrhem na míru (mimochodem, funguje to i obráceně):

3) Dobře organizovaná a dobře připravená kancelář

Takže, letos máte na stole ten velký projekt – úžasnou ocelovou konstrukci navrhovanou vaší kanceláří. A děláte to tím nejlepším způsobem. Co se týče přípojů, všechny optimalizujete a kategorizujete, aby bylo vše bezpečné, ale také abyste ušetřili materiál a zjednodušili výrobu a montáž. Zkrátka perfektní práce, investor vás miluje. Chcete perfektní příklad takového projektu? Nechte se inspirovat partou inženýrů okolo Ádáma Kise a jejich úžasným projektem HUNGEXPO - prostorová konstrukce vstupní haly.

K organizaci a správě šablon ocelových přípojů slouží Firemní sada, kam si uložíte návrhy pro aktuální projekt. V průběhu roku se návrhy upravují, ale vy na to okamžitě reagujete výměnou šablon ve Správě Connection Browseru, takže všichni v týmu mají vždy po ruce aktuální data. Už žádný nepořádek na sdíleném disku, vše přehledně, online, okamžitě.

Všechno fajn, ale chcete vědět víc?

Nepochybně jste si už Connection Browser zamilovali, takže pro vás máme další výběrové čtení. Račte si posloužit několika nejlepšími tipy:

• Návrh styčníku – lze ho udělat ještě rychleji?
• Evoluce v navrhování styčníků – Connection Browser
• Connection Browser – nová knihovna návrhů
• Firemní sada styčníků & výběr prvků v Connection Browseru

Inu dobrá, to by v rámci teorie stačilo, ale pozor, mistry dělá trénink! Proklikněte ikonu IDEA StatiCa na vaší ploše a vyzkoušejte si vše podle návodu Návrh styčníku s využitím Connection Browseru.

A to je všechno? Samozřejmě, že ne! Můžete se vsadit, že v naší vývojářské kuchyni už pečeme nějaké nové funkcionality nejen pro Connection Browser.

Spočítejte s námi včerejší odhady už dnes!

A pokud jste Connection Browser ještě nevyzkoušeli, tak teď je ten nejlepší čas. Vyzkoušejte si IDEA Statica zdarma na 14 dní:
