Návrh styčníku – lze ho udělat ještě rychleji?

Představím vám 5 nejdůležitějších (avšak často opomíjených) zkratek v pracovním postupu navrhování styčníků, kterými můžete ušetřit kus svého drahocenného času.

#1 BIM-linky

BIM propojení mezi výpočetním statickým FEA softwarem a modelovacími CAD aplikacemi jsou dobře známá. Můžete použít globální geometrii konstrukce, okrajové podmínky, vlastnosti materiálů a průřezů z jednoho softwaru a použít jej v druhém.

Ale co posouzení styčníků nosných prvků?

Existuje několik aplikací, které umožňují vytvářet detailní 3D model každého styčníku do nejmenších detailů. Pokud však chcete zkontrolovat, zda vše funguje tak, jak má, ještě donedávna bylo nutné vymodelovat samostatný výpočetní model, který s sebou nesl vysokou míru nepřesnosti.

Teď už to může být historie!

Neexistuje rychlejší způsob, jak posoudit jakkoliv složitý styčník ocelové konstrukce a vytvořit jeho posouzení podle normy. Díky použití funkce BIM-link vyvinuté a implementované v produktech IDEA StatiCa se můžete vyhnout zbytečnému zdvojování práce.

Celý proces nezabere více než tři základní kroky:

1. Export přípoje z vaší CAD aplikace do IDEA StatiCa Connection. Můžete jednoduše použít 3D model, který jste již  detailně zpracovali ve vaší CAD aplikaci.
2. Export zatížení z vaší výpočetní FEA aplikace do IDEA StatiCa Connection, pro který použijete vnitřní síly ze styčníku spočítané v globálním statickém modelu.
3. Na závěr oba vstupy propojíte v IDEA StatiCa Connection a jste schopni ověřit vše, co vás zajímá.

Samozřejmě, někdy musíte přípoj po prvním pokusu optimalizovat, ale s funkcí "synchronizovat" je iterační proces poměrně zábavnou činností.

Dobře, možná to nebude legrace dlouho, pokud byste museli posuzovat spoustu styčníků jeden po druhém. I proto byla vytvořena funkce „hromadný výběr“! Díky této funkci můžete vybrat několik styčníků najednou a automaticky je vyhodnotit. Podrobněji se tomuto tématu věnuje náš příspěvek na blogu Hromadný výběr styčníků.

To je splněný sen pro všechny osoby zapojené do řešení ocelových konstrukcí! Tento způsob poloautomatického pracovního postupu je výhodný zejména pro osoby odpovědné za návrh, posouzení a kontrolu normových posudků přípojů.

Inženýři používají spoustu různých softwarů. Proto také v našem Centru podpory najdete spoustu návodů popisujících jejich propojení s aplikací IDEA StatiCa. Mezi nejoblíbenější patří např. návod Jak zkombinovat Teklu a SAP2000.

Vzhledem k tomu, že  BIM propojení jsou zásadní pro efektivní pracovní postup, probíhá na tomto poli neustálý vývoji funkcí pro ještě lepší inženýrské využití. Proto je dobré projít si jeden z našich posledních webinářů Možnosti BIM propojení s CAD programy, a nenechat si tak ujít žádnou novou vychytávku.

#2 Používejte připravené šablony

Nemusíte vynalézat kolo znovu a znovu a znovu...

Ačkoli je každá konstrukce nějakým způsobem jedinečná, je velmi pravděpodobné, že typ přípoje, který navrhujete, už někdo před vámi vytvořil.

Průvodce spuštěním

V mnoha případech za vás většinu modelování můžou udělat úvodní šablony v průvodci spuštěním. Hned po spuštění softwaru najdete více než 250 šablon čekajících pouze na finální optimalizaci.

Představení  těchto šablon najdete v našem článku na téma Modelování s novými šablonami.

Dynamické šablony přes pravé tlačítko

Pravým tlačítkem myši aktivujete skvělou funkci dynamických šablon. Je to jako poručit aplikaci: „tak, a nyní spoj tyto dva prvky, prosím“, jenom mnohem rychlejší. Pomocí několika kliknutí myší vytvoříte několik výrobních operací najednou.

Seznámit se i s dalšími možnostmi pravého tlačítka myši při modelování přípojů lze jen a jen doporučit, protože obsahují ty nejužitečnější a nejpoužívanější funkce.

Pre-design

Tato progresivní funkce vytváří přípoje podle předdefinovaných parametrů – v zásadě nadimenzovaných zejména podle procenta z únosnosti průřezu připojovaných prvků.

Jakmile tuto funkci objevíte a vyzkoušíte, nepřestanete ji používat. Pusťte se do toho hned teď s pomocí našeho článku věnovanému právě Pre-designu.

Uživatelské šablony

Je zcela běžné, že každý projektant nebo stavební společnost má svůj vlastní specifický styl, jakým jsou ocelové spoje navrhovány a vyráběny. Tato specifika se liší v závislosti na regionu a zvycích. Proto není možné vytvořit jednu skupinu přípojů, která by sloužila všem uživatelům stejně dobře.

Je však možné (a taky vysoce doporučované), aby každý uživatel využíval možnosti práce se svými vlastními šablonami. Tuto funkci pokrývá správce šablon.

V něm můžete ukládat a spravovat šablony připojení podle svých zvyků a potřeb. O tom, jak šablony uložit a znovu použít, pojednává náš  webinář Šablony a sdílení.

Vzorové projekty

V Centru podpory jsou k dispozici desítky vzorových projektů návrhů připojení a další z nich přidáváme průběžně. Kloubové, svařované i šroubované přípoje, kotvení, duté profily, nosníky, základní desky... – zkrátka cokoli potřebujete.

Nemusíte udělat nic jiného, než najít ten nejvhodnější vzor pro váš návrh, stáhnout jej a upravit podle vlastního projektu. Jednoduché, přímočaré, zdarma. Kategorie vzorové projekty je skvělým typem obsahu, kde můžete najít novou inspiraci a také přehled možností aplikací IDEA StatiCa prezentovaných na praktickém použití v realizovaných projektech.

#3 Centrum podpory

Významná část času stráveného nad návrhem je často věnována hledání vhodných informací týkajících se konkrétní konstrukce, normovým požadavkům nebo specifik konkrétního návrhu. Skvělou časovou úsporou tedy může být právě spolehlivý, ověřený a ucelený zdroj informací (bez zdlouhavého hledání v příručkách, knihách nebo různých internetových zdrojích).

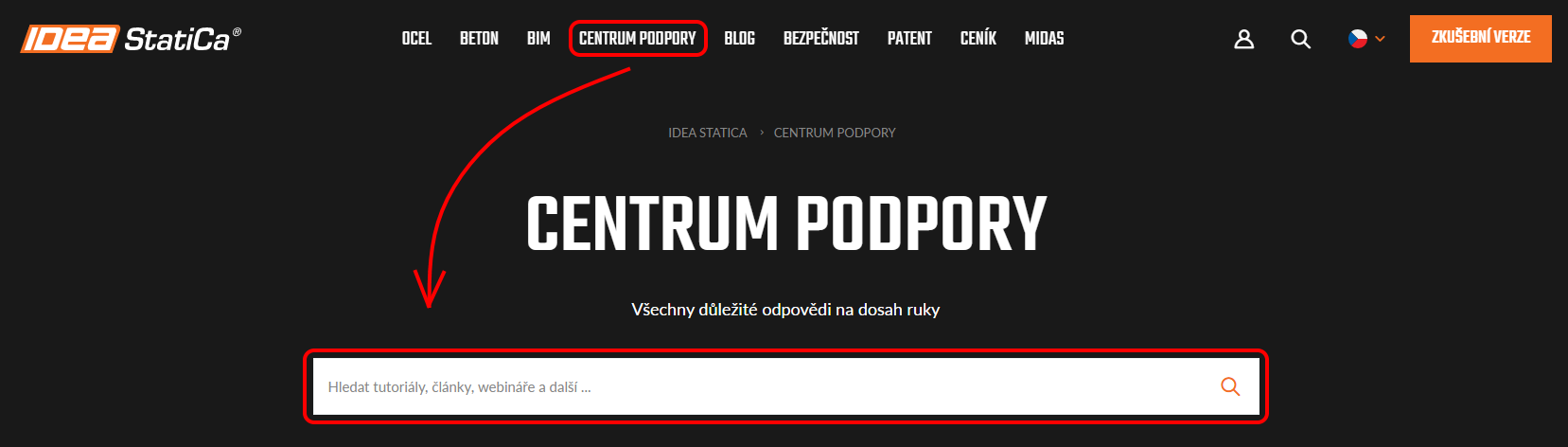

Komplexním zdrojem kvalitních informací je Centrum podpory IDEA StatiCa – obsahuje spoustu materiálů věnovaných právě navrhování přípojů. A díky robustnímu a propracovanému vyhledávacímu algoritmu získáte ty nejlepší výsledky, které odpovídají tomu, co hledáte.

Jediné slovo a získáte spoustu užitečných materiálů.

Protože každý z nás má různé preference týkající se zdrojů, můžete si vybrat takovou formu, která vám vyhovuje nejlépe. Informace jsou k dispozici v různých podobách.

Podívejte se, kolik obsahu můžete využít pro efektivnější práci s naším programem:

• 80 webinářů v češtině a angličtině,
• 34 praktických návodů,
• cca 200 článků a častých otázek v knihovně,
• 80 odborných verifikačních článků a příkladů,
• kompletní teoretické základy pro 8 norem a standardů,
• vzorové projekty atd.

#4 Prohlížeč projektů – (Project Viewer)

Jedním z nejrychlejších způsobů, jak komunikovat své představy o návrhu přípoje vašim obchodním partnerům, je ukázat jim svůj 3D model v cloudu prostřednictvím webového prohlížeče (prohlédněte si např. náš příspěvek na blogu Project Viewer).

Výhody tohoto typu komunikace jsou zřejmé:

• váš obchodní partner nemusí mít zakoupenou nebo nainstalovanou aplikaci IDEA StatiCa
• jediné nezbytnosti pro komunikaci jsou připojení k internetu a webový prohlížeč
• zdarma pro obě strany
• není třeba exportovat 3D model do 2D výkresů pomocí dalšího softwaru – Project Viewer jej může exportovat přímo do obecného formátu .dwg

#5 IDEA Open Model na GitHub

Pokud používáte vlastní výpočetní aplikaci FEA nebo modelujete své přípoje ve vlastním CAD softwaru, můžete stále využívat výhod produktů IDEA StatiCa. Naši vývojáři připravili aplikační programovací rozhraní (API) pro propojení mezi různým softwarem prostřednictvím IDEA Open Model (IOM).

A jaká je hlavní výhoda implementace této funkce?

Stále můžete používat svůj vlastní software, který jste již zaplatili, i produkty IDEA StatiCa – oba programy samostatně. Ale pak musíte dělat významnou část práce dvakrát.

Nebo můžete implementovat IDEA Open Model a začít využívat výhodu přímého propojení (importu a exportu) a vyhnout se nutnosti vše modelovat dvakrát.

Všechny potřebné podrobnosti najdete v našem příspěvku na blogu IDEA Open Model  věnovanému tomuto tématu nebo přímo na webové stránce GitHub.
