张拉膜结构底部节点 - 迪拜，阿联酋

Connection designSteelGeometryAnchoringConcrete block

张拉膜结构底部节点 - 迪拜，阿联酋

阿拉伯联合酋长国 | Wade Design Engineers

在迪拜的这个项目中，设计师——澳大利亚咨询公司 Wade Design Engineers——面临的主要挑战是对一个大型张拉膜结构中极为复杂的钢结构节点进行校核。

本文也提供以下语言版本

项目

迪拜这一大型张拉结构的底部节点带来了一项有趣的挑战。设计最初采用织物结构软件和手算完成，但由于该节点的重要性及所涉及的较大荷载，设计师寻求进一步的评估。在此，IDEA StatiCa 能够对钢结构节点的自定义几何形状进行建模而不受任何拓扑限制，并依据各国规范进行校核，因此具有重要意义。

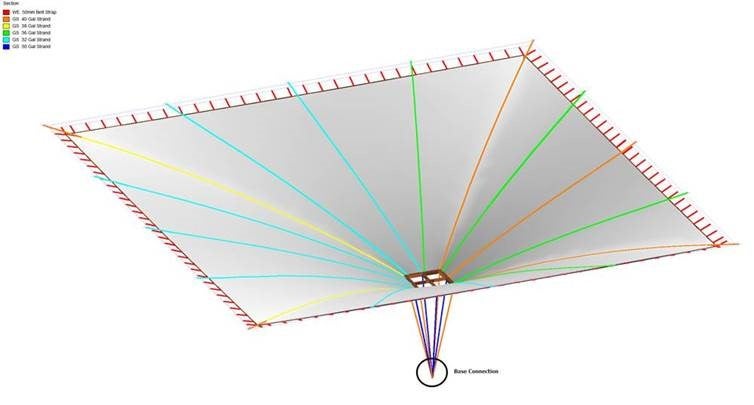

织物结构底部的拉锚节点。

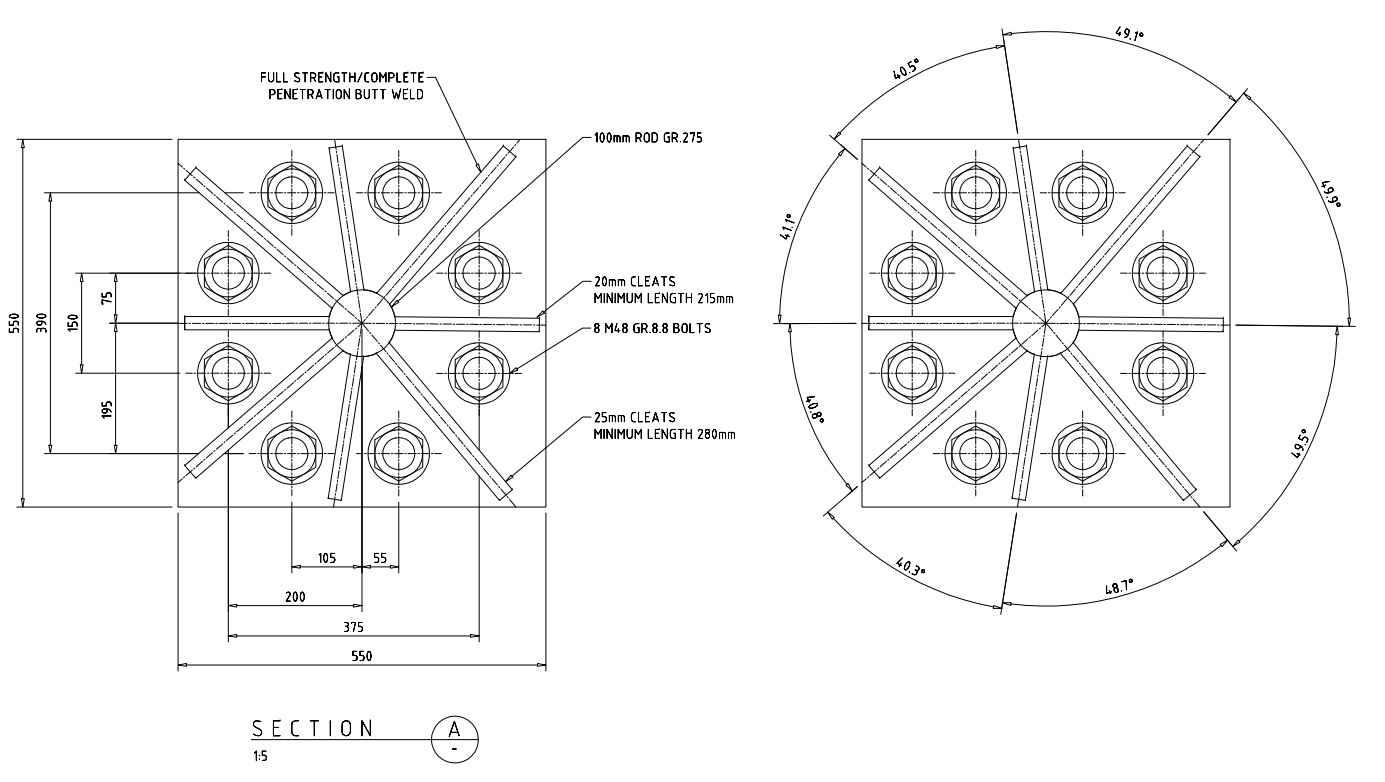

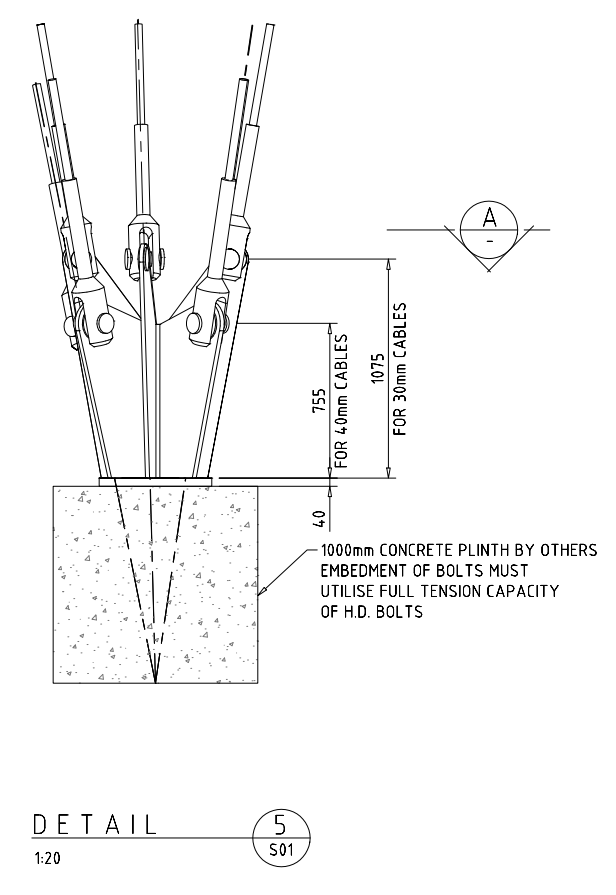

节点详图

解决方案

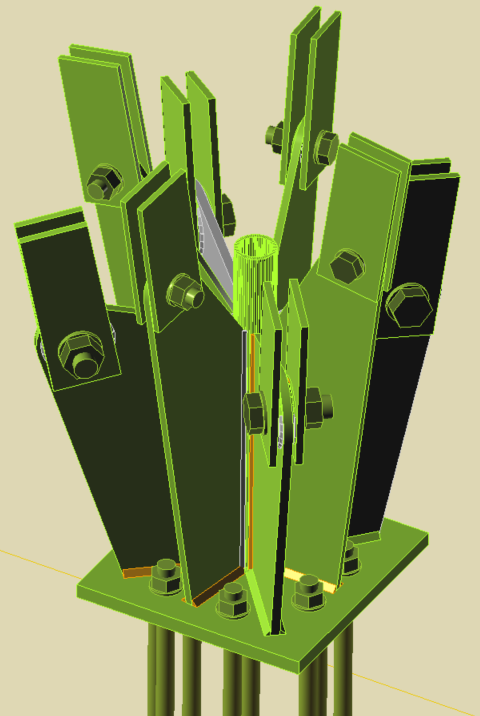

该节点在 Tekla Structures 中完成深化设计。Tekla 与 IDEA StatiCa 的 BIM 链接提供了一种快速高效创建几何模型的便捷方式。随后对节点模型进行了进一步开发，加入了地脚螺栓和焊缝。此外，还添加了双拼板构件和大尺寸定制螺栓，以模拟来自拉索和销轴的拉力荷载。（销轴需进行额外的规范校核。）

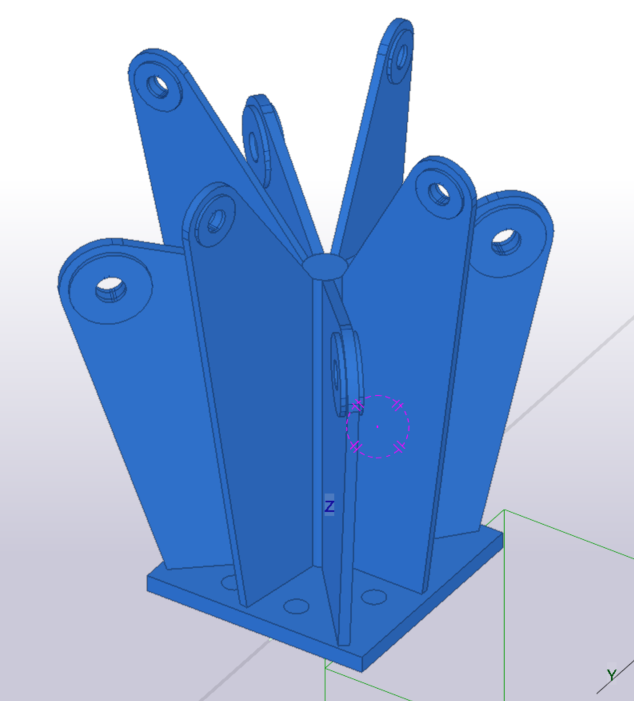

导入 IDEA StatiCa 前的 Tekla Structures 模型

IDEA StatiCa 中钢结构节点的整体校核——承载比

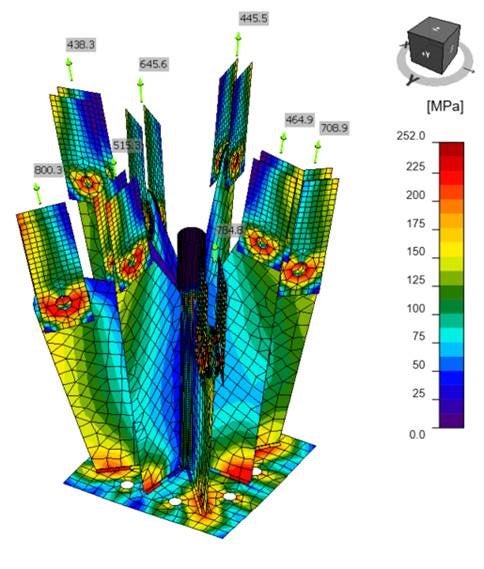

IDEA StatiCa 中钢结构节点的等效应力校核

优势

在本项目中，IDEA StatiCa 提供了所需的独立校核功能，并通过直观丰富的结果展示，实现了对角焊缝与对接焊缝的对比评估及其他潜在优化。在本项目中使用 IDEA StatiCa 的主要优势在于能够对极为复杂的钢结构节点进行设计和规范校核。与 Tekla Structures 的 BIM 链接提升了建模速度和精度。
