Có hai trường hợp có thể xảy ra khi nhập nội lực. Hãy bắt đầu với trường hợp đơn giản hơn – mặt cắt có cốt thép, sau đó chúng ta sẽ giải thích cho mặt cắt thi công theo giai đoạn và mặt cắt ứng suất trước.
Mặt cắt ngang có cốt thép

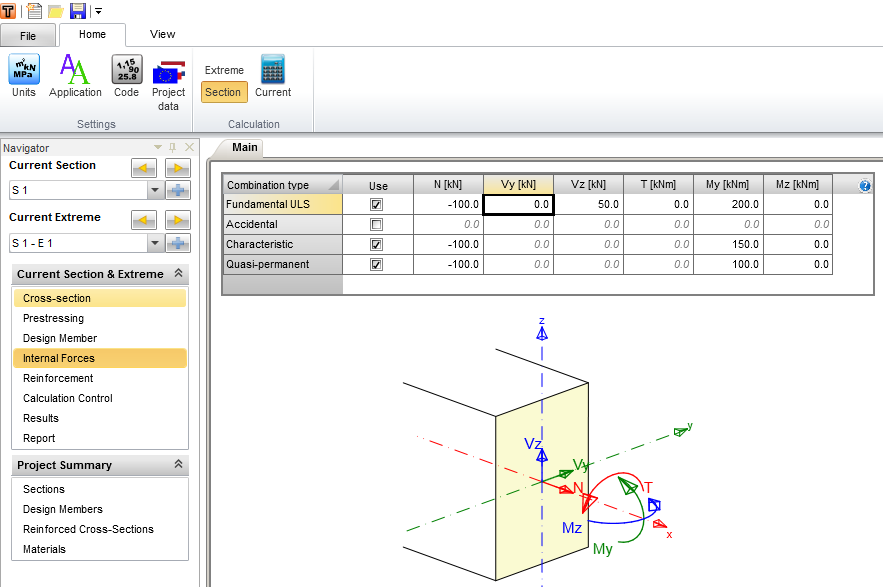

Việc nhập liệu cho mặt cắt có cốt thép rất dễ hiểu. Chỉ cần điền các giá trị thiết kế của nội lực (đã bao gồm hệ số riêng phần) vào mặt cắt và tổ hợp cực trị tương ứng.

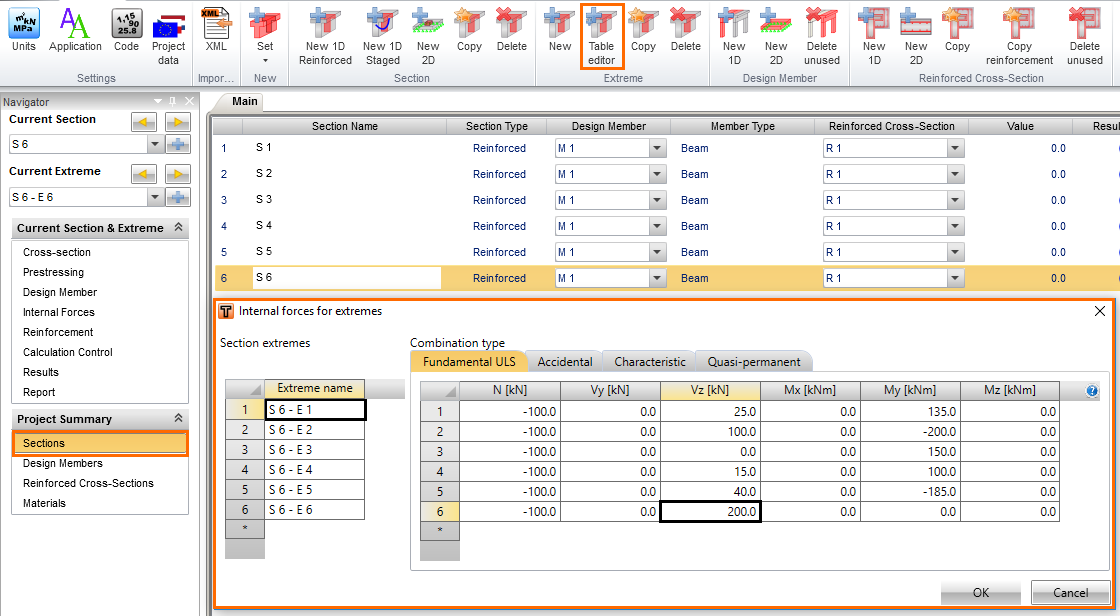

Các dự án phức tạp đòi hỏi nhiều mặt cắt và tổ hợp cực trị. Đối với khối lượng dữ liệu lớn như vậy, việc sử dụng nhập liệu dạng bảng trong menu Mặt cắt sẽ rất hữu ích. Bắt đầu bằng cách tạo số lượng tổ hợp cực trị mong muốn, sau đó chạy Trình chỉnh sửa bảng và một hộp thoại như trong hình dưới đây sẽ xuất hiện. Các giá trị nội lực ULS và SLS có thể được điền vào một nơi.
Mặt cắt ngang thi công theo giai đoạn hoặc ứng suất trước

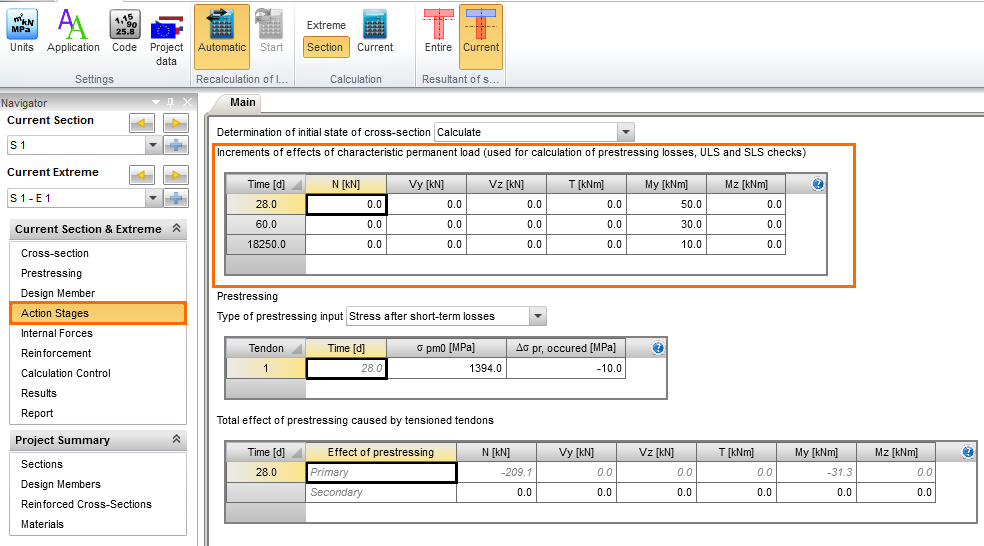

Để nhập liệu đúng cách, chúng ta cần bắt đầu trong tab Giai đoạn tác động. Bảng đầu tiên dùng để nhập gia số của các hiệu ứng (nội lực) từ các giá trị đặc trưng của tải trọng thường xuyên, và các giá trị này được sử dụng cho trạng thái ban đầu của mặt cắt ngang trong tính toán ULS, SLS và tổn thất ứng suất trong cáp DƯL.
Đọc bài viết chi tiết mô tả tất cả các phương pháp và tùy chọn để điền Giai đoạn tác động, bao gồm mô tả chi tiết hơn về Trạng thái ban đầu.

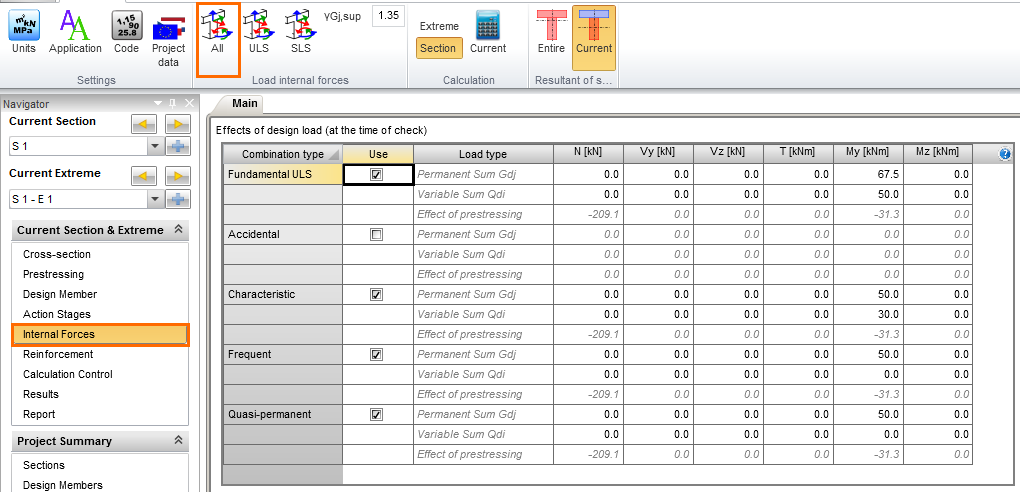

Sau đó chúng ta sẽ chuyển sang tab Nội lực và chuyển nội lực từ bước trước sang trạng thái ban đầu bằng cách nhấp vào biểu tượng Tất cả.
Bước này chuyển tất cả các hiệu ứng thường xuyên và ứng suất trước, đồng thời tự động nhân chúng với hệ số riêng phần gamma thích hợp để thu được các giá trị thiết kế.
Điều duy nhất còn lại là điền tải trọng biến đổi đã ở dạng giá trị thiết kế và chúng ta đã hoàn thành.
