Kiểm tra tiêu chuẩn mối hàn theo Quy chuẩn Hồng Kông

Mối hàn đối đầu

Mối hàn đối đầu ngấu hoàn toàn được áp dụng và khả năng chịu lực của chúng được coi là bằng với vật liệu cơ bản – Điều 9.2.5.2.1.

Mối hàn góc

Mối hàn góc được thiết kế theo phương pháp đơn giản hóa theo Điều 9.2.5.1.6.

\[ f_w \le p_w \]

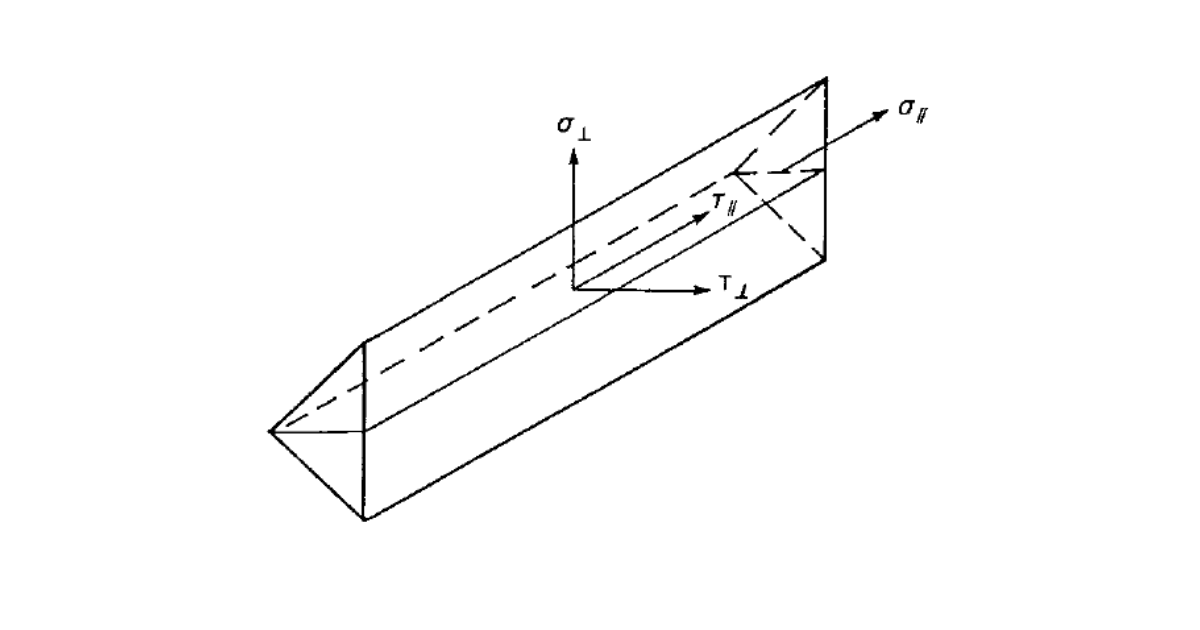

• \(f_w = \sqrt{\sigma_\perp ^2 + \tau_\perp ^2 + \tau_\parallel ^2}\) – tổng vectơ ứng suất tại họng mối hàn theo tất cả các phương
• \(p_w\) – cường độ thiết kế của mối hàn góc xác định theo Bảng 9.2a và 9.2b; đối với các trường hợp không được đề cập trong Bảng 9.2a và 9.2b:

  • \(p_w = \min \{0.5 U_e, 0.55 U_s\}\) – đối với điện cực EN dùng với thép EN
  • \(p_w = 0.38 \min \{U_e, U_s\}\) – đối với các trường hợp khác
• \(U_e\) – cường độ kéo tối thiểu của điện cực
• \(U_s\) – cường độ kéo tối thiểu

Chiều dài hiệu quả của mối hàn góc được giảm đi \(2\cdot s\) theo Điều 9.2.5.1.3, trong đó \(s\) là kích thước cạnh mối hàn góc được lấy bằng \(a\cdot \sqrt{2}\).

Bảng 9.2a và 9.2b: Cường độ thiết kế \(p_w\) [MPa]

Cường độ kéo tối thiểu mặc định của điện cực \(U_e\) [MPa]

Biểu đồ mối hàn thể hiện ứng suất theo công thức sau:

\[ \sigma = \sqrt{\sigma_{\perp}^2 + \tau_{\perp}^2 + 3 \tau_{\parallel}^2 } \]
