Giới thiệu về Nhà thi đấu xe đạp lòng chảo

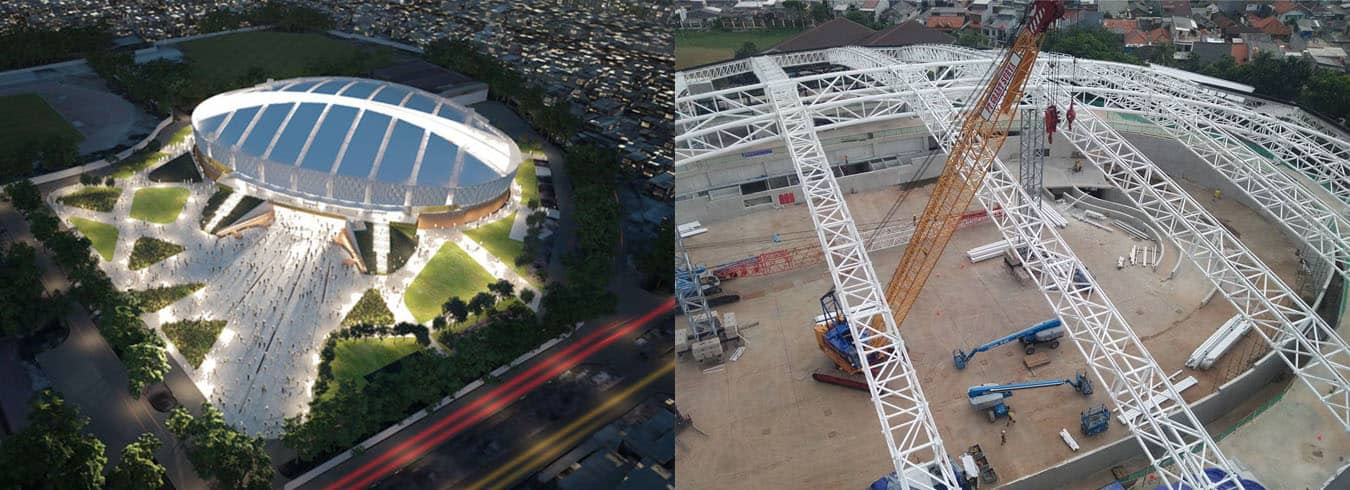

Nhà thi đấu xe đạp lòng chảo quốc tế Jakarta được xây dựng cho Đại hội Thể thao châu Á lần thứ 18 vào tháng 8 năm 2018. Đây là một địa điểm thi đấu thường trực, hoàn toàn khép kín với đường đua gỗ đạt tiêu chuẩn Liên minh Xe đạp Quốc tế (UCI) do chuyên gia thiết kế đường đua Ralph Schuerman thiết kế. Tiến độ và chi phí là yếu tố then chốt trong việc hoàn thành Nhà thi đấu xe đạp lòng chảo, với thời gian thiết kế và thi công rút ngắn còn hai năm, và ngân sách 40 triệu đô la, bằng một nửa so với một nhà thi đấu xe đạp lòng chảo tiêu chuẩn UCI thông thường.
Thách thức này được nhà thầu ES Global, đơn vị dẫn đầu toàn cầu trong lĩnh vực xây dựng địa điểm tạm thời, đảm nhận, cùng với Cox Architects và Mott MacDonald cung cấp chuyên môn thiết kế cần thiết để thực hiện yêu cầu đầy thách thức này.

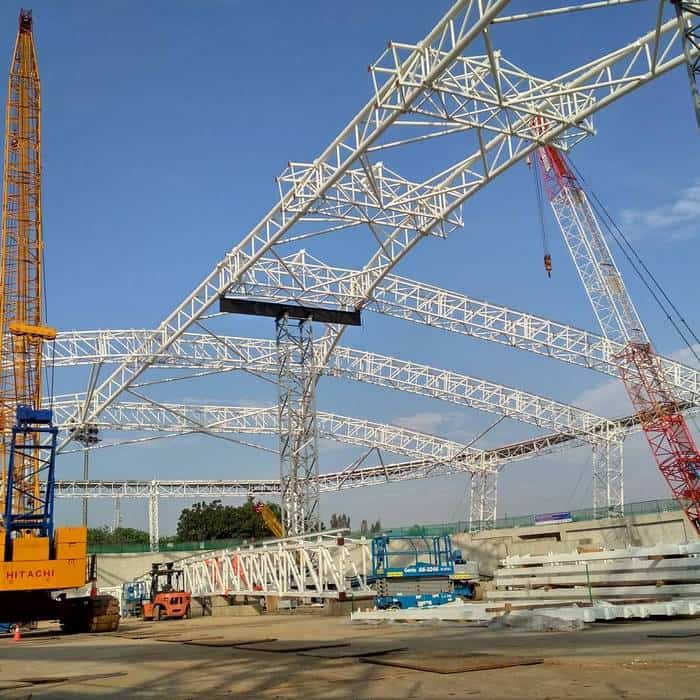

Một trong những khía cạnh thách thức của dự án này là việc tái sử dụng các cấu kiện kho có sẵn cho kết cấu mái của Nhà thi đấu xe đạp lòng chảo, vốn đã được sử dụng thành công trong một số dự án công trình tạm thời trước đây, đáng chú ý nhất là các địa điểm Bắn súng và Bóng nước tại Thế vận hội London 2012.
Quy trình thiết kế và cộng tác BIM
Dự án này là ví dụ điển hình về Quy trình thiết kế hiệu quả sử dụng công nghệ số và cộng tác BIM. Cả hai đều là yếu tố thiết yếu cho sự thành công của dự án này, đặc biệt vì nhóm thiết kế trải rộng trên năm quốc gia và ba châu lục, và luồng thông tin thiết kế số phải liền mạch để đảm bảo tiến độ.
Mott MacDonald đã thiết lập môi trường dữ liệu chung sử dụng phần mềm ProjectWise, mà toàn bộ nhóm thiết kế, bao gồm kiến trúc sư và nhà thầu, đều có thể truy cập và chia sẻ thông tin thiết kế số của mình. Bằng cách sử dụng cùng một dữ liệu chung giữa các mô hình, điều này cũng giảm thiểu rủi ro về các vấn đề phối hợp tiềm ẩn có thể dẫn đến chậm trễ tại công trường hoặc tăng chi phí.

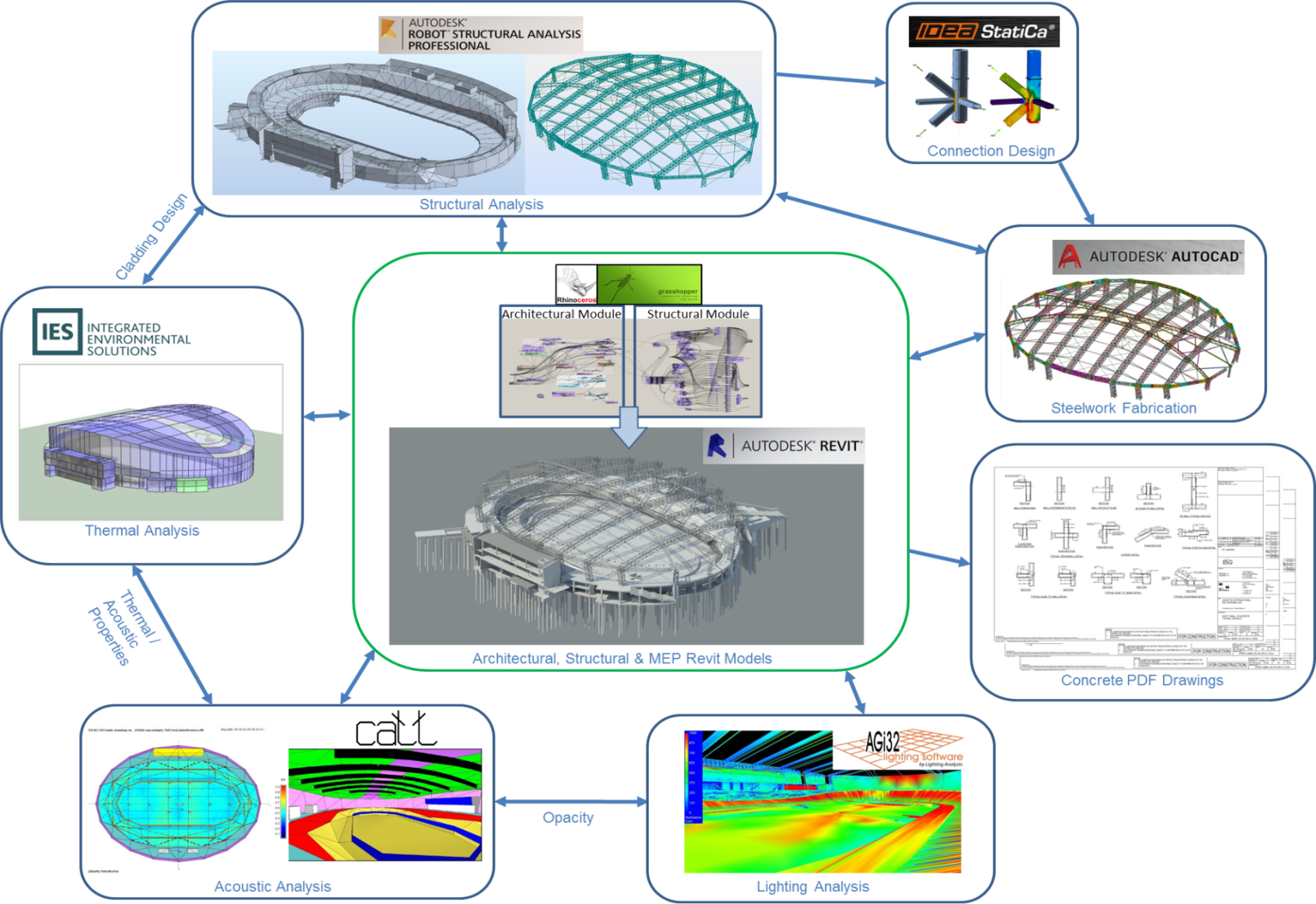

Các sản phẩm của Autodesk được sử dụng cho thiết kế kiến trúc và kết cấu của công trình chính, và REVIT được sử dụng làm nền tảng trung tâm và công cụ quản lý dữ liệu để trao đổi thông tin giữa các mô hình phân tích khác nhau. Bằng cách sử dụng cùng một mô hình để xây dựng các mô hình phân tích này, Mott MacDonald đã thực hiện thiết kế tích hợp thực sự, ví dụ như tích hợp các ống cấp khí trong kết cấu, vốn cũng đóng vai trò là tấm tiêu âm.
IDEA StatiCa đóng vai trò quan trọng trong quy trình cộng tác này, và với sự hỗ trợ của các liên kết BIM với các sản phẩm Autodesk như Robot và REVIT, luồng thông tin diễn ra liền mạch và tiết kiệm được nhiều thời gian và công sức.
Thiết kế sáng tạo với IDEA StatiCa
Sự đổi mới là yếu tố thiết yếu cho dự án này, vì có rất ít tiền lệ về việc sử dụng thiết kế mô-đun trong các địa điểm thể thao có nhịp lớn và hình học phức tạp. Điều này đòi hỏi không chỉ những đổi mới trong quy trình thiết kế mà còn trong các dịch vụ mà Mott MacDonald cung cấp. Điều này bao gồm thiết kế liên kết kết cấu thép, thiết kế công trình tạm thời và phân tích lắp dựng, vốn thường không nằm trong phạm vi thiết kế công trình.

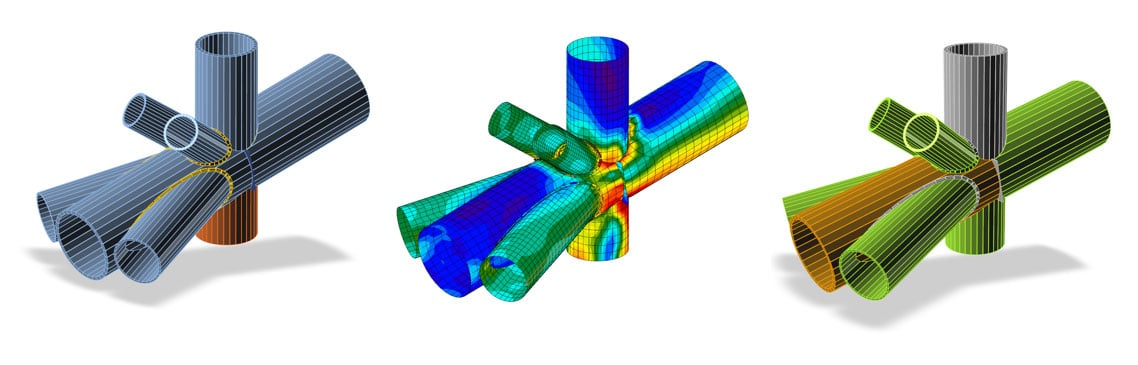

Vì công nghệ số là trọng tâm trong việc cung cấp các dịch vụ này, việc sử dụng IDEA StatiCa như một phần mềm phần tử hữu hạn tiên tiến để phân tích và thiết kế các liên kết phức tạp chịu động đất đã giúp giảm đáng kể số lượng sửa đổi đối với các cấu kiện thép hiện có so với các kỹ thuật thiết kế truyền thống, từ đó tiết kiệm thời gian và chi phí, nhưng quan trọng hơn là tạo điều kiện tái sử dụng các cấu kiện được chế tạo sẵn từ các địa điểm thi đấu tại Thế vận hội London.

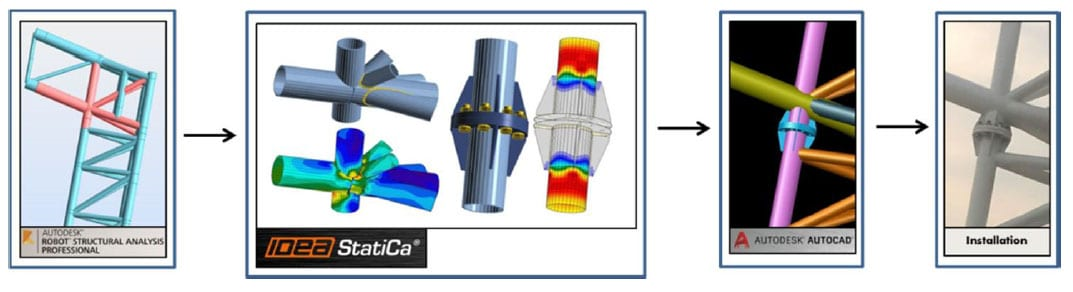

Các liên kết BIM với các sản phẩm Autodesk được tích hợp vào IDEA StatiCa đã giúp đạt được quy trình thiết kế nhanh hơn: các cấu hình nút liên kết được nhập từ Autodesk Robot (bao gồm tiết diện và hướng của cấu kiện, cũng như các lực), sau đó được thiết kế và kiểm tra tiêu chuẩn trong IDEA StatiCa. Các chi tiết thiết kế được phản hồi lại trong AutoCAD, nơi mô hình chi tiết và các bản vẽ cần thiết cho việc lắp đặt được tạo ra.
Xem hội thảo trực tuyến của chúng tôi để xem liên kết này được mô hình hóa & kiểm tra như thế nào
Toàn bộ quy trình mô hình hóa, đặt tải và kiểm tra tiêu chuẩn của liên kết này đã được trình bày trong một trong các hội thảo trực tuyến thuộc chuỗi Connection Wednesdays vào ngày 29/11/2017.
