ประเภทการเชื่อมต่อ: แผ่น Gusset

ระบบหน่วย: เมตริก

มาตรฐานการออกแบบ: IS 800

วัสดุแผ่น: เหล็ก IS 2062 Grade

สลักเกลียว: M16, Grade 8.8

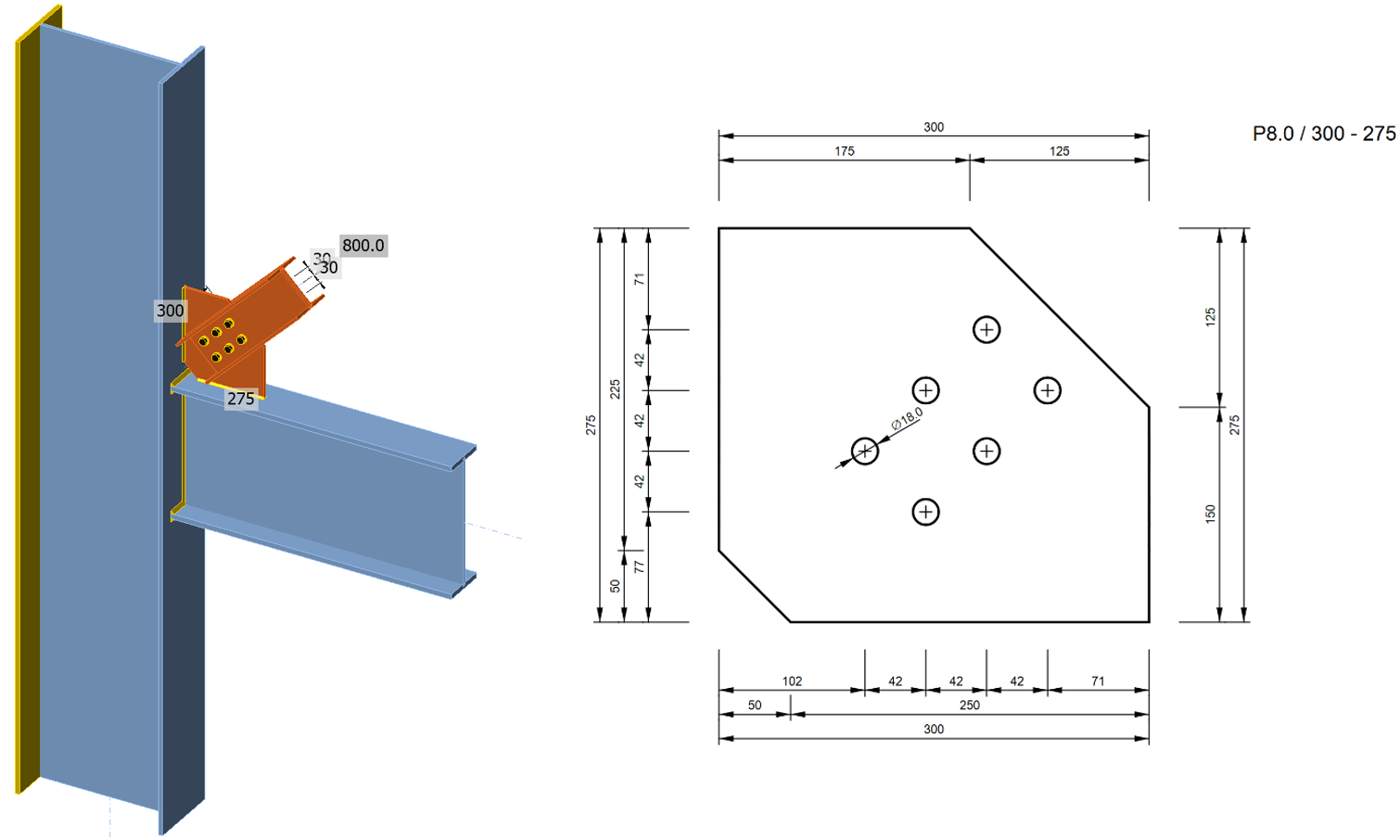

รูปทรงเรขาคณิต:

 แรงกระทำที่ใช้:

N = 800 kN

V = 0 kN

M = 0 kN

ขั้นตอนการคำนวณ:

การต้านทานการวิบัติแบบ Block Shear ได้รับการตรวจสอบบนแผ่น Gusset บาง (ความหนา 8 มม.) ซึ่งออกแบบให้วิบัติในขณะที่ชิ้นส่วนอื่นยังไม่เสียหาย

มาตรฐาน IS:

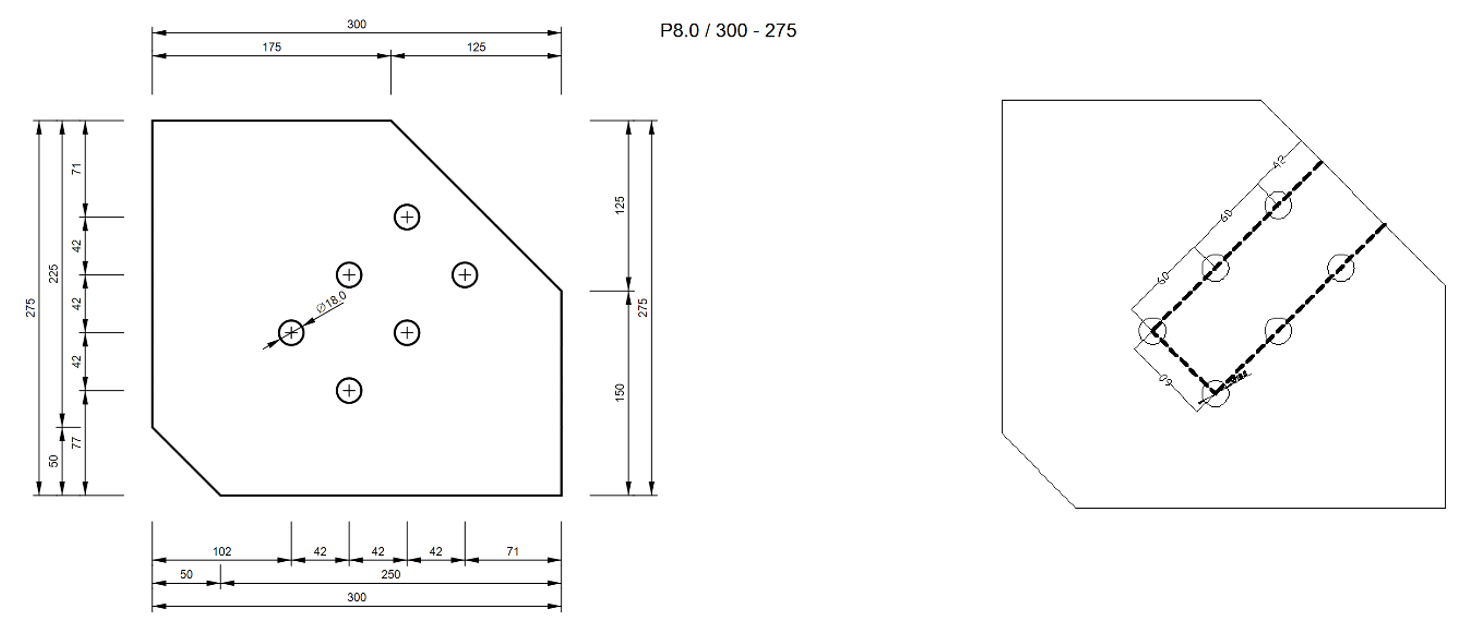

รูปที่ 1 ขนาดแผ่น Gusset และการวิบัติของแผ่นแบบ Block Shear

ตามข้อ 6.4.1 ของ IS 800: 2007 กำลังต้านทาน Block Shear (T_db) ของการเชื่อมต่อให้ใช้ค่าที่น้อยกว่าของ

\[ T_{db} = \frac{A_{vg} f_y}{\sqrt{3} \gamma_{m0}} + \frac{0.9 A_{tn} f_u}{\gamma_{m1}} \]

หรือ

\[ T_{db} = \frac{0.9 A_{vn} f_u}{\sqrt{3} \gamma_{m1}} + \frac{A_{tg} f_y}{\gamma_{m0}} \]

โดยที่:

• A_vg, A_vn = พื้นที่หน้าตัดรวมและสุทธิขั้นต่ำในแรงเฉือนตามแนวสลักเกลียวที่ขนานกับแรงภายนอก
• A_tg, A_tn = พื้นที่หน้าตัดรวมและสุทธิขั้นต่ำในแรงดึงจากรูสลักเกลียวถึงปลายเหล็กฉาก แนวสลักเกลียวปลาย ตั้งฉากกับแนวแรง
• f_u, f_y = ความเค้นสูงสุดและความเค้นจุดครากของวัสดุ

การคำนวณด้วยมือ:

A_vg = (60+60+42) *8*2 = 2592 mm²

A_vn = ((60+60+42) – 2.5*18) *8*2 = 1872 mm²

A_tg = (60) *8 = 480 mm²

A_tn = (60-18) *8 = 336 mm²

IDEA StatiCa Connection:

กำลังต้านทานของแผ่นใน IDEA ถูกกำหนดที่ขีดจำกัดความเครียด 5%

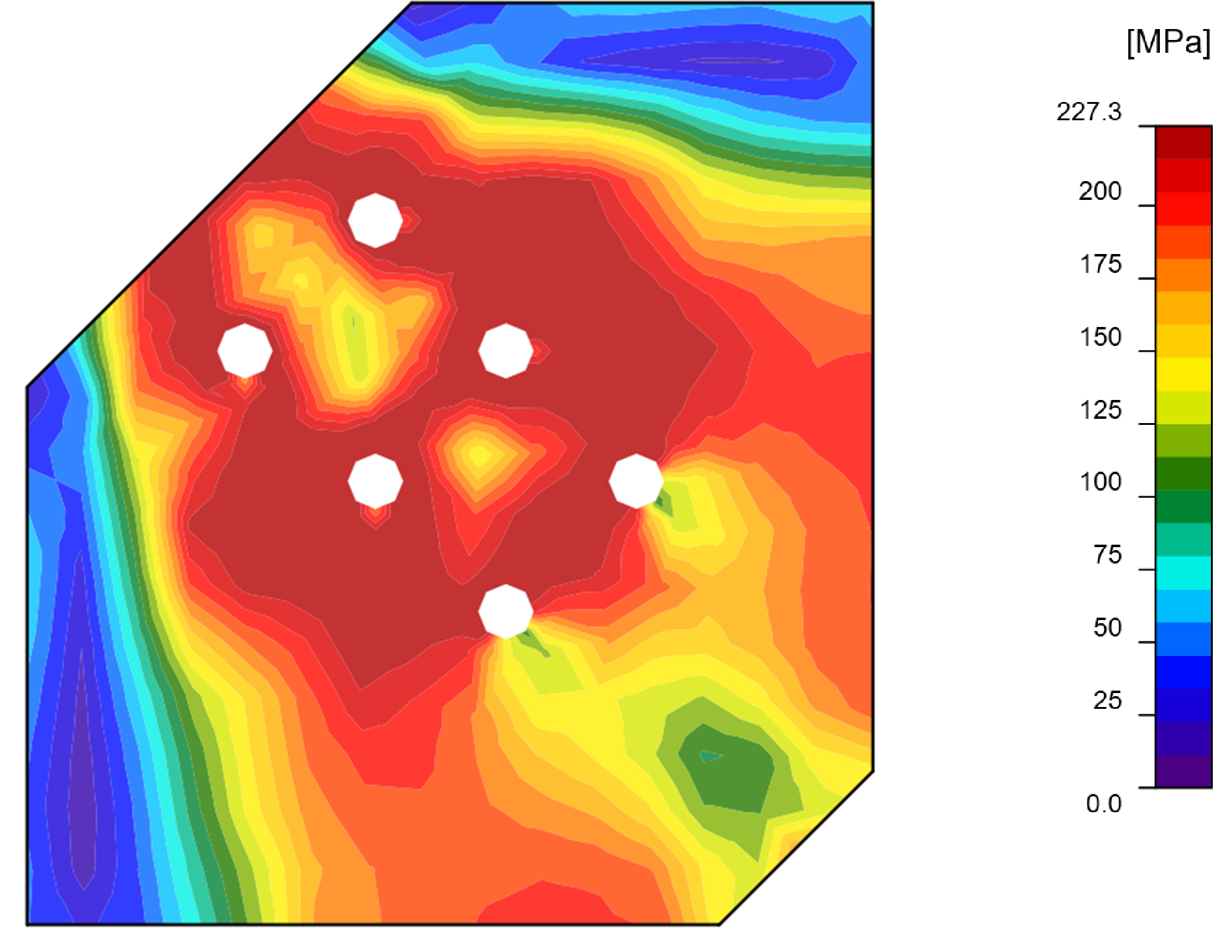

รูปที่ 2: ความเค้นสมมูล

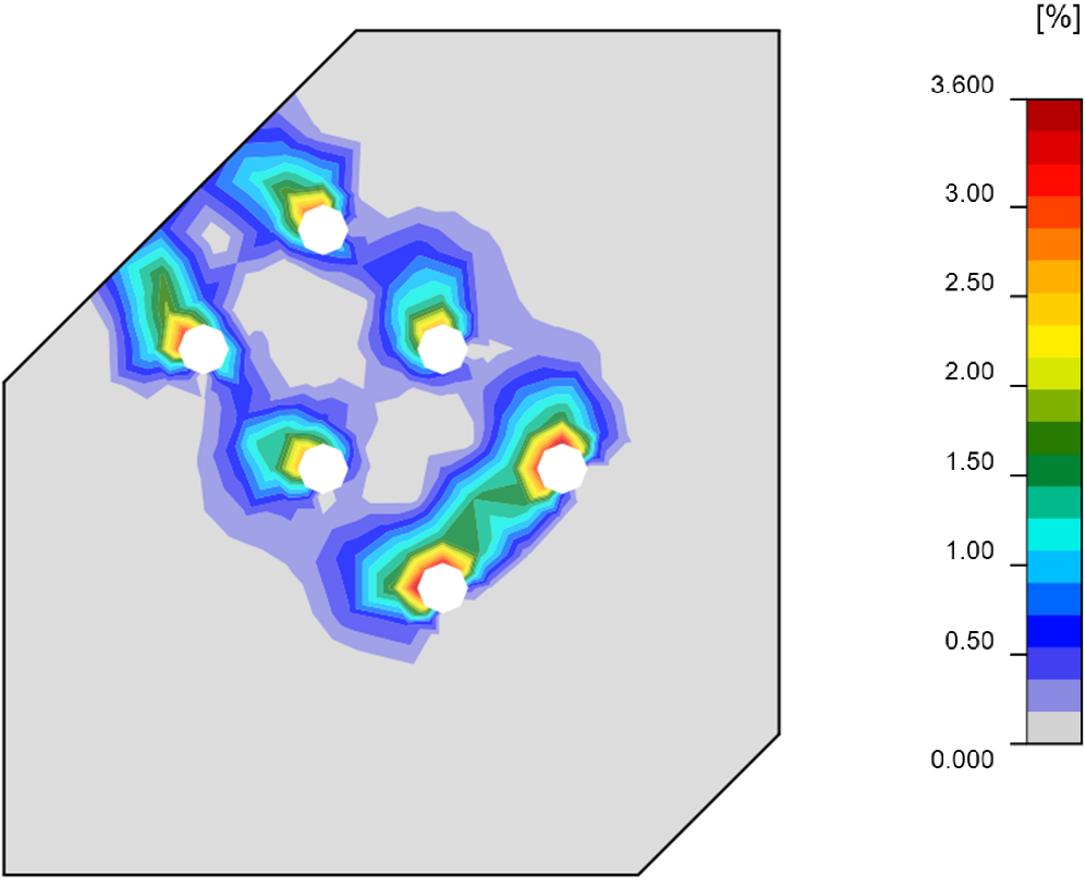

รูปที่ 3: ความเครียดขีดจำกัด

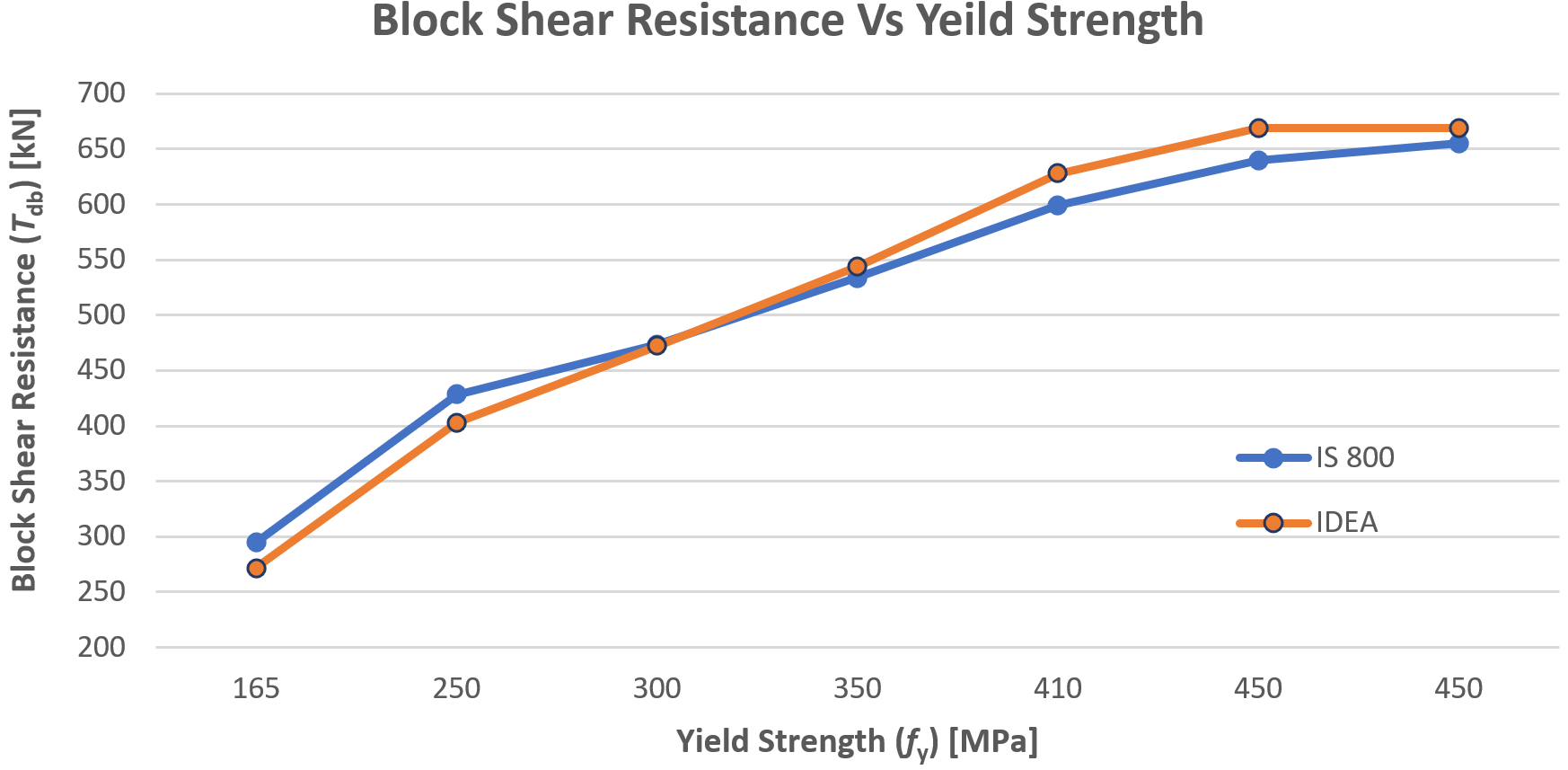

การเปรียบเทียบ:

ผลการออกแบบการต้านทานการวิบัติแบบ Block Shear ของ IDEA StatiCa Connection มีความใกล้เคียงกับการคำนวณด้วยมือตามมาตรฐาน IS 800: 2007 ผลลัพธ์ของ IDEA StatiCa Connection มีความอนุรักษ์นิยมเล็กน้อยสำหรับเหล็กเกรดต่ำ และไม่อนุรักษ์นิยมเล็กน้อย (สูงสุด 5%) สำหรับเหล็กเกรดสูง สาเหตุเป็นเพราะกำลังสูงสุดไม่ส่งผลต่อผลลัพธ์ของ IDEA Connection สำหรับแผ่น
