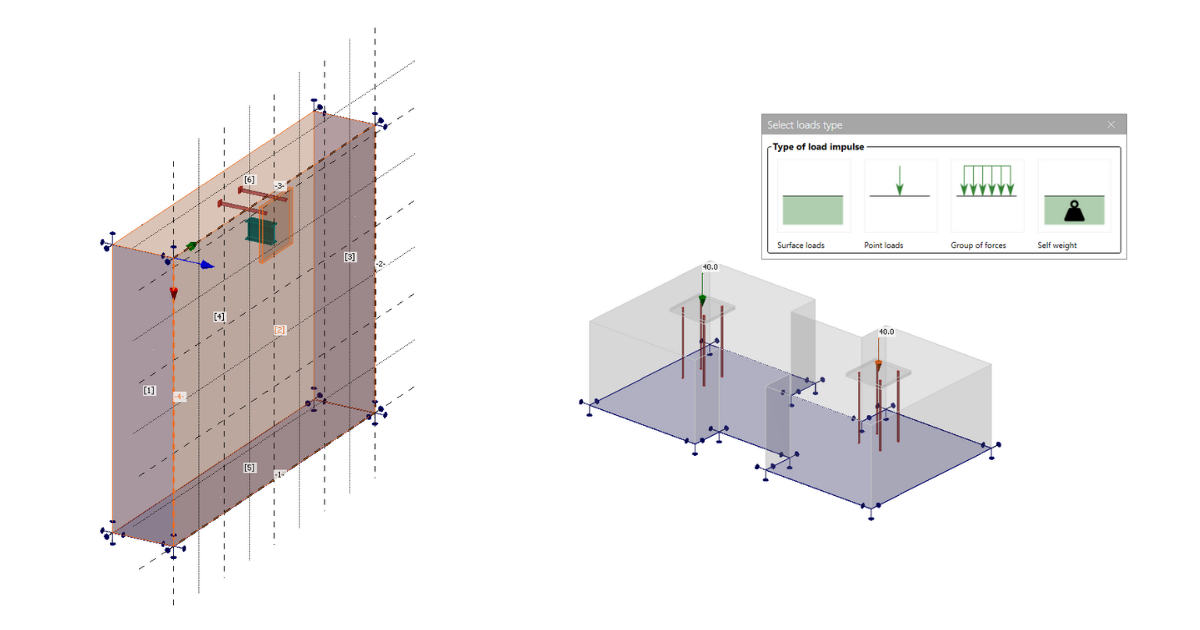

Grid สำหรับการออกแบบ Entity ใหม่
เมื่อออกแบบหรือแก้ไข Entity ในแบบจำลองที่มีบล็อกทึบ Grid ในระบบพิกัดท้องถิ่นจะแสดงในฉาก เพื่อช่วยในการระบุทิศทางภายในแบบจำลอง 3D Grid นี้จะแสดงสำหรับแผ่นฐาน จุดรองรับ พุก แรงกระทำบนพื้นผิว และหน้าตัดผลลัพธ์
ผู้ใช้สามารถเปิดหรือปิดการแสดง Grid ได้โดยใช้ปุ่มใน Ribbon ระบบพิกัดท้องถิ่นกำหนดผ่านการตั้งค่าใน Property Grid ระนาบ XY กำหนดโดยพื้นผิวที่เลือก ในขณะที่ทิศทางของแกน X กำหนดโดยขอบที่เลือก ขนาดของ Grid มีขนาดคงที่ด้วยระยะห่าง 0.25 ม.
เผยแพร่ใน IDEA StatiCa เวอร์ชัน 24.0.4
การคำนวณน้ำหนักตัวเองอัตโนมัติ
แอป Detail คำนวณน้ำหนักตัวเองของชิ้นส่วนโครงสร้างโดยอัตโนมัติตามขนาดและคุณสมบัติของวัสดุที่เลือก
สามารถแทรกแรงกระทำได้สี่ประเภท ได้แก่ Surface Load, Point Load, Group of Forces และ Self-weight
เคล็ดลับและคำอธิบายฟังก์ชันการทำงานอื่นๆ ที่ไม่เกี่ยวข้องกับการสร้างแบบจำลองเท่านั้น สามารถพบได้ในบทความต่อไปนี้: คำอธิบายฟังก์ชันการทำงานที่ครอบคลุมของ 3D Detail
เผยแพร่ใน IDEA StatiCa เวอร์ชัน 24.0.2
