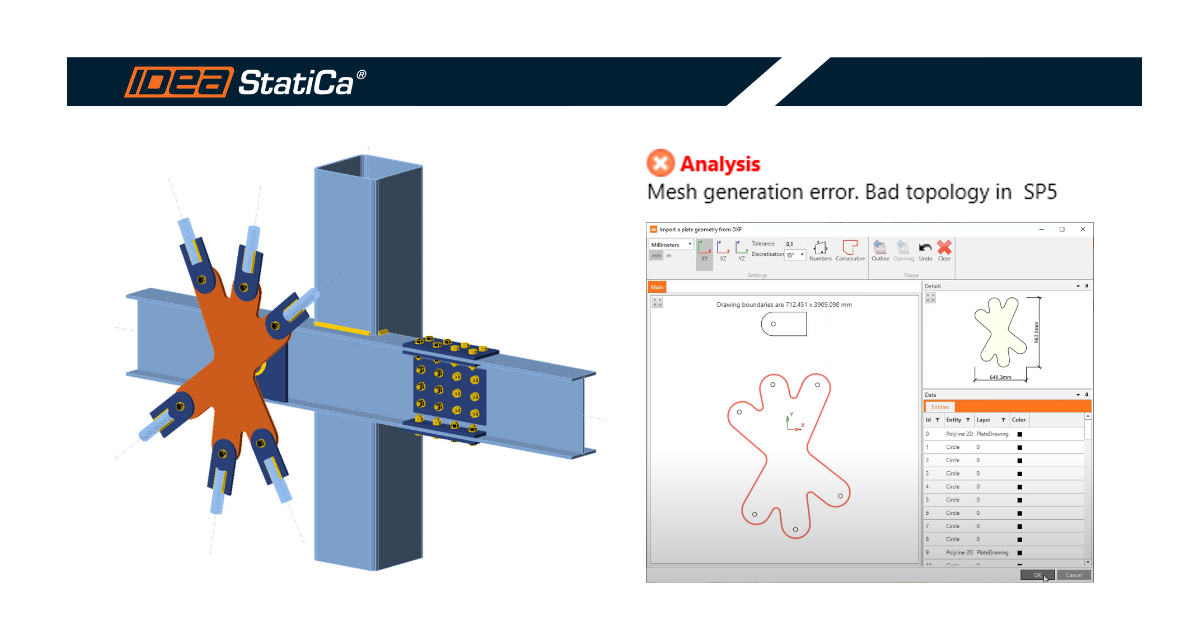

เมื่อนำเข้าแผ่นที่เชื่อมต่อด้วยสลักเกลียวจากแบบจำลองการเชื่อมต่อ CAD ผ่านไฟล์ DXF อาจเกิดข้อผิดพลาด "Mesh generation error. Bad topology in SP" ขึ้น
สาเหตุเกิดจากแผ่นที่นำเข้าอาจมีรูสลักเกลียวอยู่แล้ว ซึ่งทำให้แอปพลิเคชัน Connection ไม่สามารถเพิ่มสลักเกลียวได้ เนื่องจากในขณะเดียวกันระบบจะสร้างรูสลักเกลียวอีกรูโดยอัตโนมัติซึ่งทับซ้อนกัน
จะต้องนำเข้าแผ่นโดยไม่มีรูสลักเกลียวเพื่อป้องกันข้อผิดพลาดนี้
ดูวิดีโอเพื่อเรียนรู้ว่าข้อผิดพลาดดังกล่าวเกิดขึ้นได้อย่างไรและแก้ไขได้อย่างไร นอกจากนี้ คุณยังสามารถดูการสร้างแบบจำลองแผ่นเชื่อมต่อของค้ำยันในสองรูปแบบที่แตกต่างกัน ได้แก่ การใช้แผ่นเสริมความแข็ง (จากไฟล์ DXF เช่นกัน) และการดำเนินการแผ่นเชื่อมต่อ ซึ่งอาจมีข้อได้เปรียบบางประการในกรณีนี้
