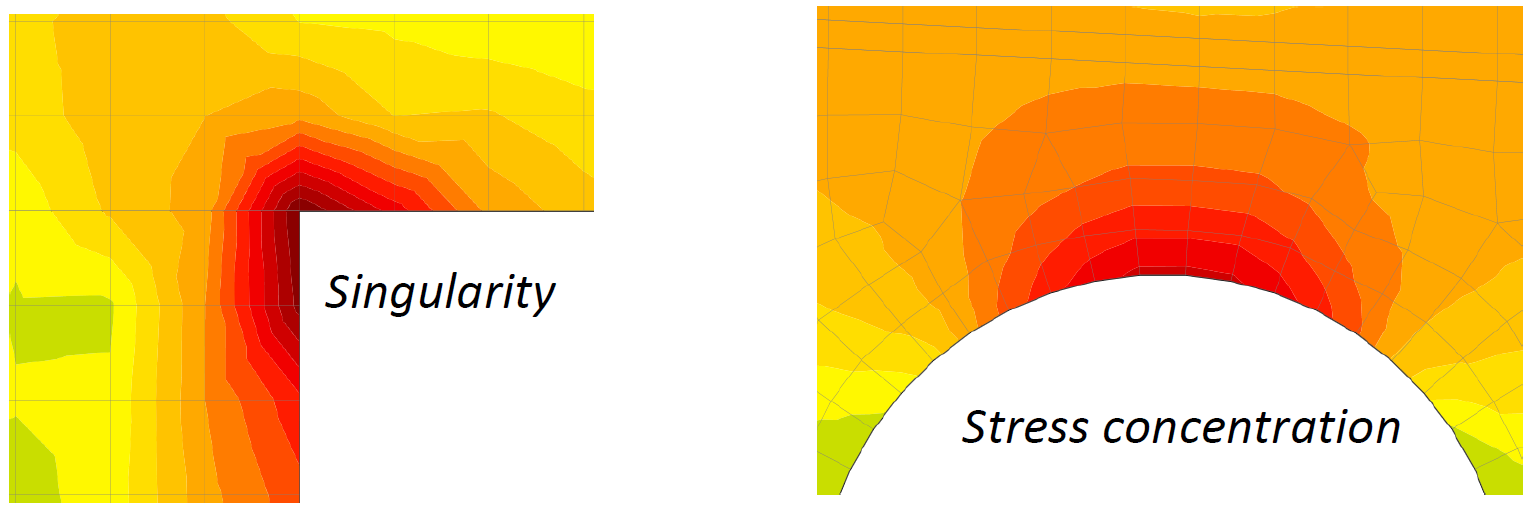

ความเค้นสูงสุด (singularities) สามารถละเว้นจากการตรวจสอบขีดจำกัดความเค้นได้! ก่อนที่เราจะอธิบายตัวเลือกนี้อย่างละเอียด มาทบทวนความแตกต่างระหว่าง singularity ที่สามารถละเว้นได้ และการกระจุกตัวของความเค้นที่ไม่สามารถละเว้นได้ ในรูปด้านล่าง คุณจะเห็นความเค้นสูงสุด (singularity) ทั่วไปที่มุมแหลม และการกระจุกตัวของความเค้นทั่วไปรอบช่องเปิด
ดูคล้ายกันมาก แล้วคุณจะแยกแยะ singularity จากการกระจุกตัวของความเค้นได้อย่างไร? คุณสามารถใช้การตรวจสอบความเค้นแบบจำกัดได้เมื่อใด? ความจริงคือการตัดสินใจขึ้นอยู่กับวิศวกรผู้รับผิดชอบเสมอ เราสามารถให้คำแนะนำและระบุ singularities ทั่วไปบางประเภทเพื่อช่วยคุณได้
- เมื่อมีการเปลี่ยนแปลงความเค้นอย่างรวดเร็วในองค์ประกอบหนึ่งของตาข่าย – นั่นคือ singularity
- หากความเค้นสูงเกินขีดจำกัดเฉพาะใน node เดียวของตาข่าย – นั่นคือ singularity
- ควรละเว้นเฉพาะบริเวณที่มีความเค้นไม่ผ่านเกณฑ์ขนาดเล็กมากเท่านั้น
- Singularities ทั่วไป – มุมแหลม จุดของตาข่ายที่อยู่ใกล้กับการยึดเหนี่ยวหรือแผ่นรองรับแรงและไม่รวมอยู่ในบริเวณรับแรงบางส่วน

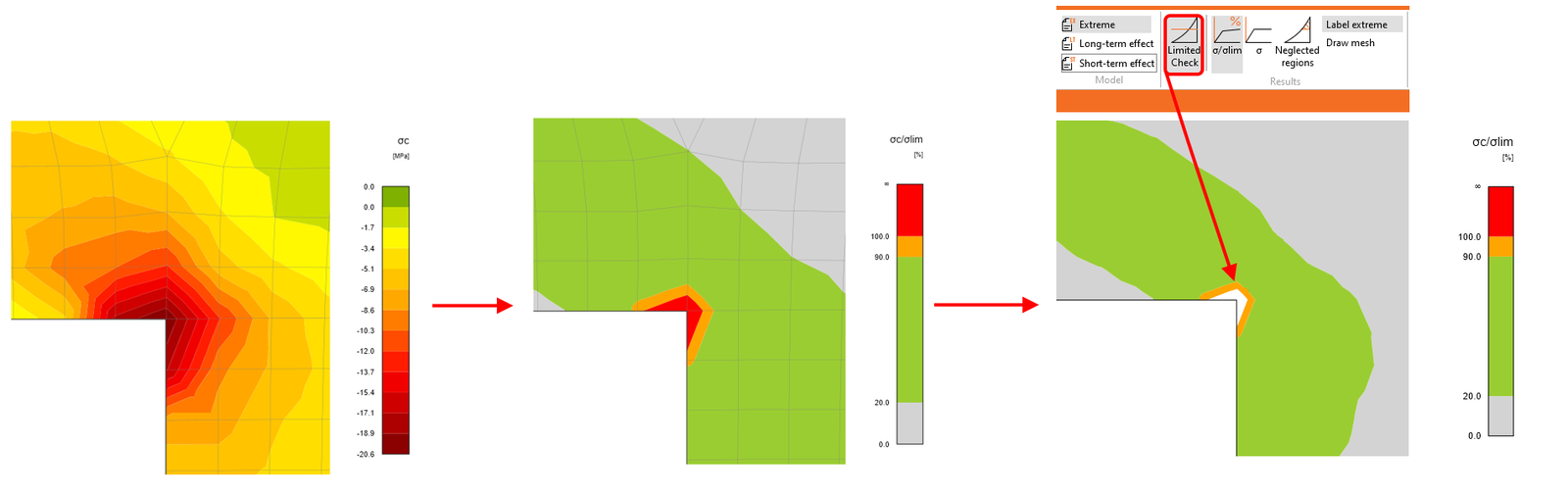

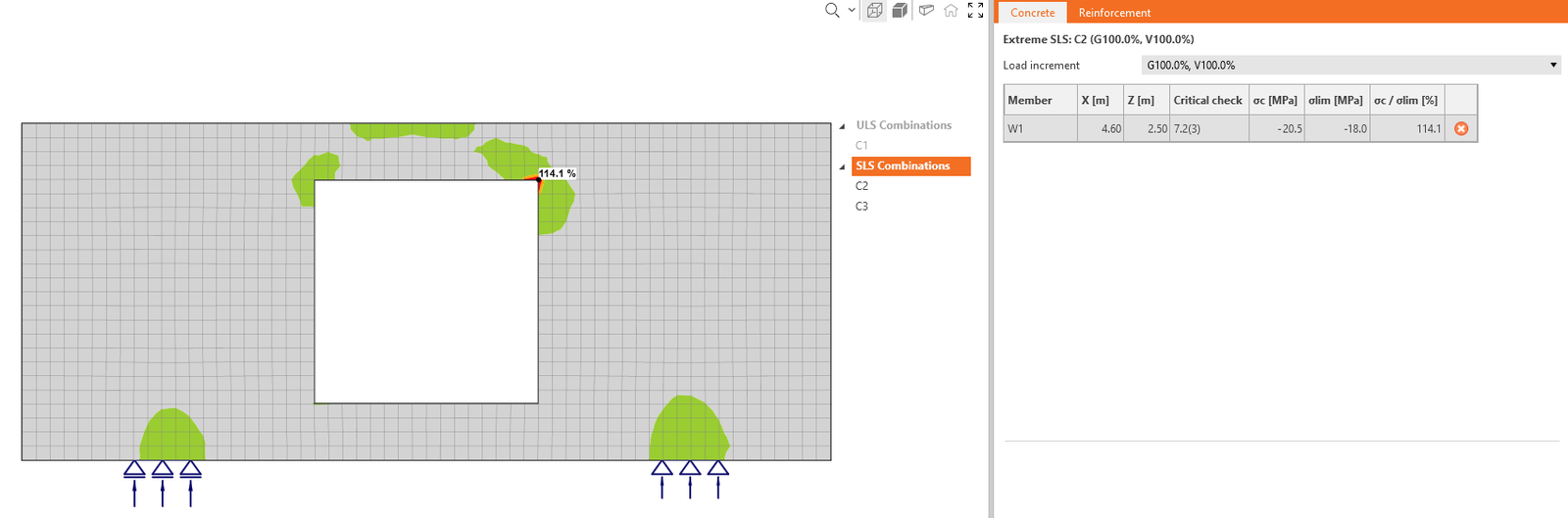

ตอนนี้ มาอธิบายวิธีการทำงานของฟีเจอร์นี้ มีผนังที่มีช่องเปิดซึ่งการตรวจสอบขีดจำกัดความเค้นไม่ผ่านที่มุมแหลมด้านขวา

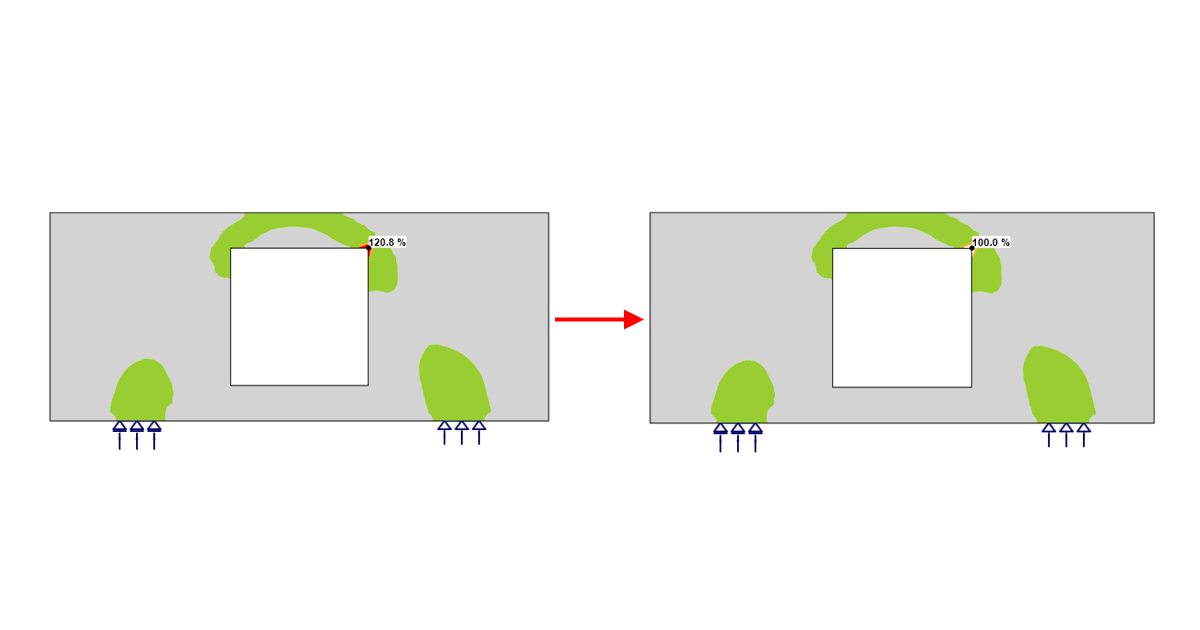

ดังที่คุณเห็น บริเวณนั้นมีขนาดเล็กมากเมื่อเทียบกับโครงสร้างทั้งหมด มีตัวเลือกใน ribbon ด้านบนที่ช่วยให้คุณละเว้นบริเวณที่ไม่ผ่านเกณฑ์ได้

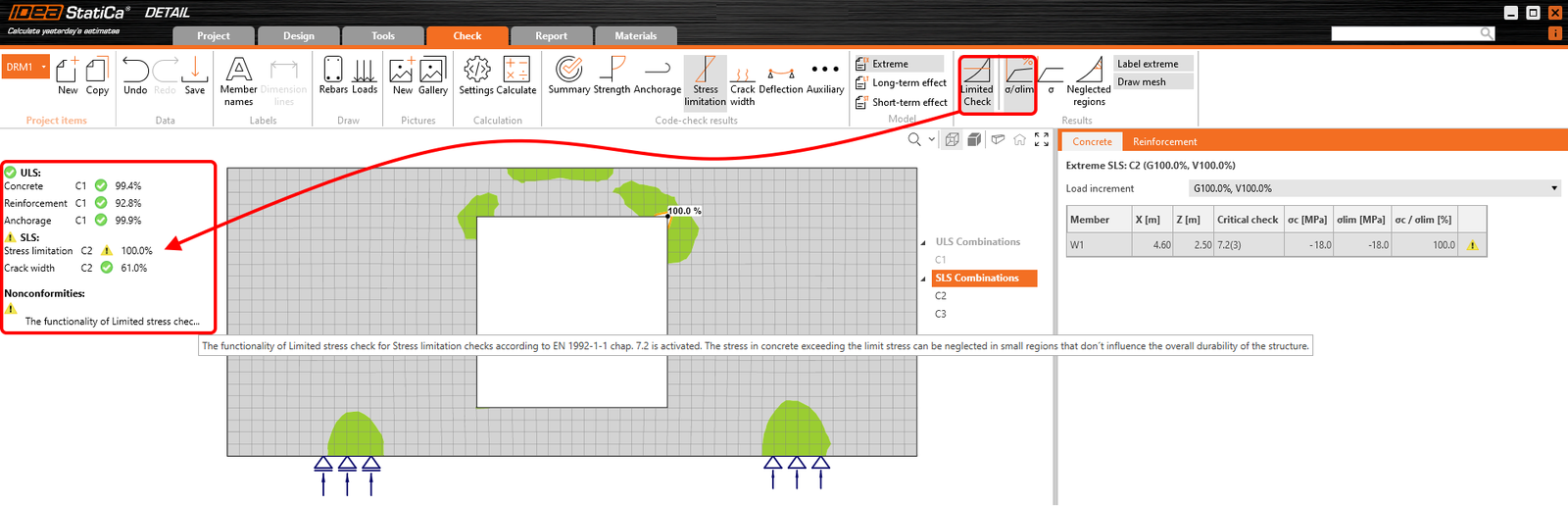

อัตราการใช้งานจะเป็น 100% และจะปรากฏความไม่สอดคล้อง

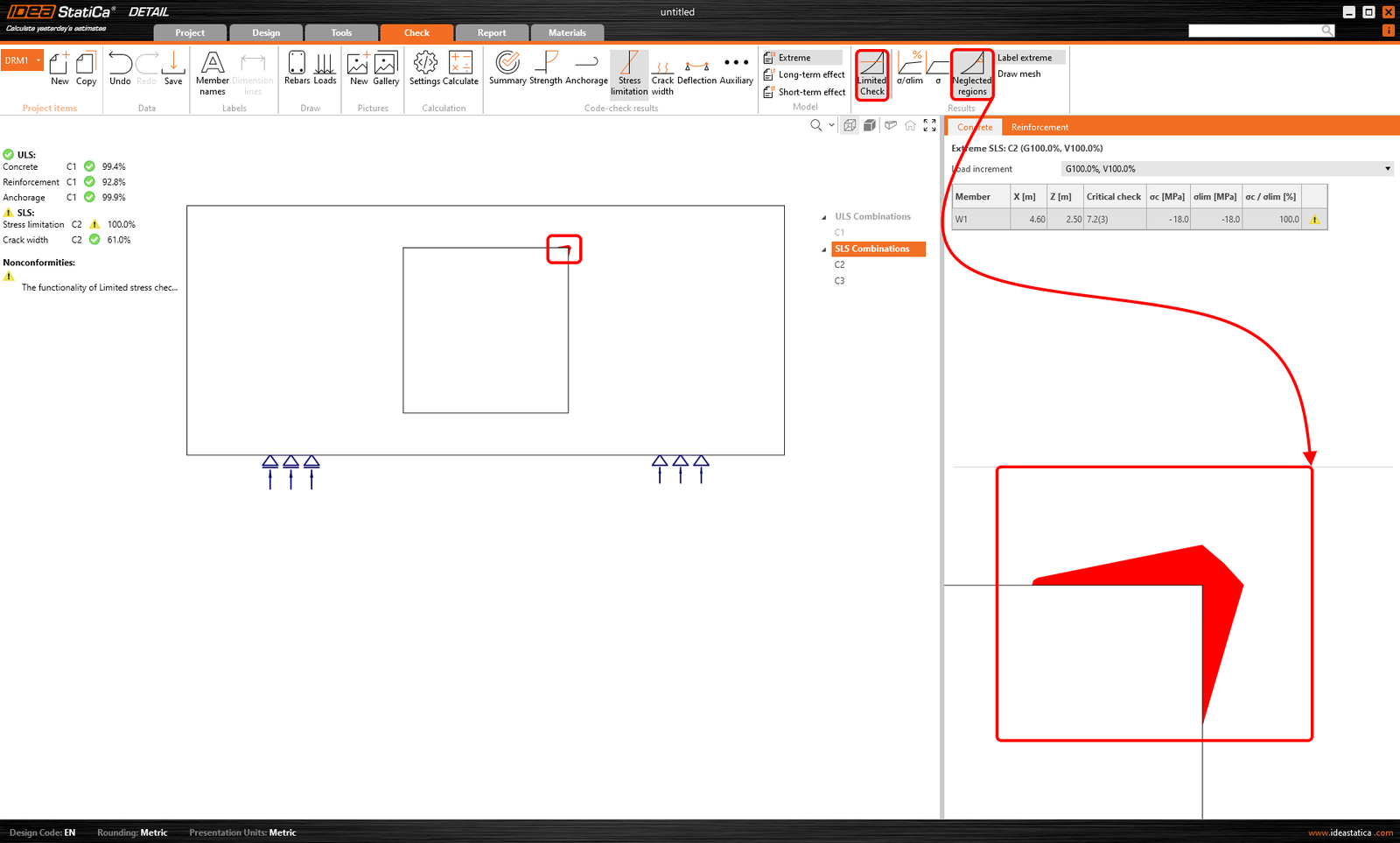

คุณยังสามารถแสดงบริเวณที่ถูกละเว้นได้
การตรวจสอบและรูปภาพทั้งหมดเหล่านี้สามารถเพิ่มลงในรายงานได้ ดังนั้นจะแสดงให้เห็นว่ามีบางบริเวณที่ถูกละเว้น หรือบริเวณเหล่านั้นมีขนาดใหญ่เพียงใด คุณสามารถเลือกได้ว่าต้องการรายงานค่าเดิมหรือไม่ เป็นต้น
