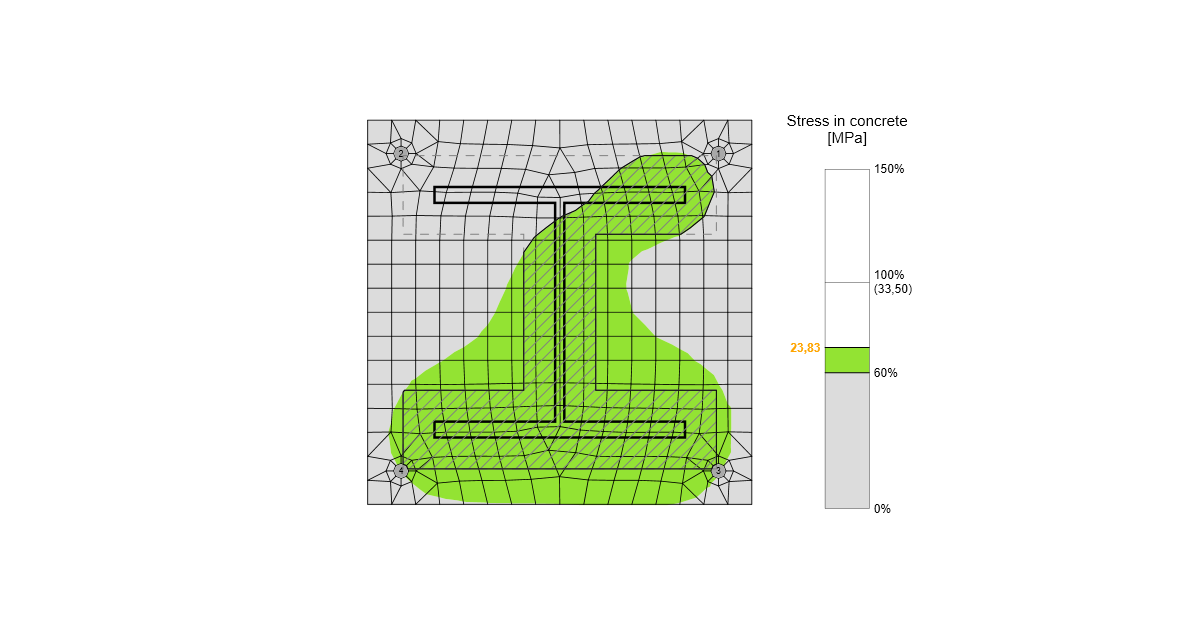

แบบจำลองโครงสร้างของบล็อกคอนกรีต

บทความนี้มีให้บริการใน
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
แปลโดย AI จากภาษาอังกฤษ

แบบจำลองการออกแบบ

ใน CBFEM นั้น สะดวกที่จะลดรูปบล็อกคอนกรีตให้เป็นองค์ประกอบสัมผัส 2 มิติ การเชื่อมต่อระหว่างคอนกรีตและแผ่นฐานจะต้านทานเฉพาะแรงอัดเท่านั้น แรงอัดถ่ายผ่านแบบจำลองดินรองรับ Winkler-Pasternak ซึ่งแสดงถึงการเสียรูปของบล็อกคอนกรีต แรงดึงระหว่างแผ่นฐานและบล็อกคอนกรีตรับโดยสลักยึด แรงเฉือนถ่ายผ่านโดยแรงเสียดทานระหว่างแผ่นฐานและบล็อกคอนกรีต โดยเดือยรับแรงเฉือน และโดยการดัดของสลักยึดและแรงเสียดทาน ความต้านทานของสลักต่อแรงเฉือนประเมินโดยการคำนวณเชิงวิเคราะห์ แรงเสียดทานและเดือยรับแรงเฉือนถูกจำลองเป็นข้อจำกัดแบบจุดเดียวเต็มรูปแบบในระนาบของการสัมผัสระหว่างแผ่นฐานและคอนกรีต

ความแข็งเกร็งจากการเสียรูป

ความแข็งเกร็งของบล็อกคอนกรีตอาจประมาณได้สำหรับการออกแบบฐานเสาในรูปแบบของครึ่งทรงกลมยืดหยุ่น แบบจำลองดินรองรับ Winkler-Pasternak มักใช้สำหรับการคำนวณแบบลดรูปของฐานราก ความแข็งเกร็งของดินรองรับกำหนดโดยใช้โมดูลัสความยืดหยุ่นของคอนกรีตและความสูงประสิทธิผลของดินรองรับดังนี้:

\[ k = \frac{E_c}{(\alpha_1 + \upsilon) \sqrt{\frac{A_{eff}}{A_{ref}}}} \left( \frac{1}{\frac{h}{a_2 d} + a_3}+a_4 \right) \]

โดยที่:

  • k – ความแข็งเกร็งของดินรองรับคอนกรีตภายใต้แรงอัด
  • Ec – โมดูลัสความยืดหยุ่นของคอนกรีต
  • υ – สัมประสิทธิ์ Poisson ของบล็อกคอนกรีต
  • Aeff – พื้นที่ประสิทธิผลภายใต้แรงอัด
  • Aref = 1 m2 – พื้นที่อ้างอิง
  • d – ความกว้างของแผ่นฐาน
  • h – ความสูงของบล็อกคอนกรีต
  • a1 = 1.65; a2 = 0.5; a3 = 0.3; a4 = 1.0 – สัมประสิทธิ์

ต้องใช้หน่วย SI ในสูตร โดยหน่วยผลลัพธ์คือ N/m3

การถ่ายแรงเฉือนที่แผ่นฐาน

แรงเฉือนที่แผ่นฐานสามารถถ่ายได้โดยสามวิธี:

  • แรงเสียดทาน
  • เดือยรับแรงเฉือน
  • สลักยึด

ผู้ใช้สามารถเลือกวิธีได้โดยการแก้ไขการดำเนินการแผ่นฐาน ซอฟต์แวร์ไม่อนุญาตให้ใช้วิธีร่วมกัน อย่างไรก็ตาม EN 1993-1-8 – ข้อ 6.2.2 และ Fib 58 – บทที่ 4.2 อนุญาตให้รวมการถ่ายแรงเฉือนโดยสลักยึดและแรงเสียดทานภายใต้เงื่อนไขบางประการ โดยทั่วไปแล้ว การละเลยแรงเสียดทานในการออกแบบการยึดเหนี่ยวเป็นแนวทางที่ปลอดภัย แม้ว่าในบางกรณีอาจนำไปสู่การประเมินการแตกร้าวของคอนกรีตที่ระดับสภาวะใช้งานต่ำเกินไป โดยหลักการแล้ว ควรละเลยความต้านทานแรงเสียดทานหาก:

  • ความหนาของชั้นเกราต์เกินกว่าครึ่งหนึ่งของเส้นผ่านศูนย์กลางสลักยึด
  • ความสามารถในการยึดเหนี่ยวถูกควบคุมโดยเงื่อนไขขอบใกล้
  • การยึดเหนี่ยวมีวัตถุประสงค์เพื่อต้านทานแรงแผ่นดินไหว

ไม่ควรอนุญาตให้ใช้ร่วมกับเดือยรับแรงเฉือนเนื่องจากความเข้ากันได้ของการเสียรูป

การถ่ายแรงเฉือนโดยแรงเสียดทาน

ความต้านทานแรงเฉือนเท่ากับตัวประกอบความปลอดภัยของความต้านทานคูณด้วยสัมประสิทธิ์แรงเสียดทานที่แก้ไขได้ใน Code setup และแรงอัด แรงอัดรวมถึงแรงทั้งหมด เช่น ในกรณีของฐานเสาที่รับแรงอัดและโมเมนต์ดัด แรงอัดที่ใช้สำหรับความต้านทานแรงเฉือนจากแรงเสียดทานอาจสูงกว่าแรงอัดที่กระทำ

การถ่ายแรงเฉือนโดยเดือยรับแรงเฉือน

เดือยรับแรงเฉือนถูกจำลองเป็นชิ้นส่วนสั้นที่ฝังอยู่ในคอนกรีตใต้แผ่นฐาน แรงเฉือนประมาณว่าถ่ายโดยการกระจายแรงสม่ำเสมอที่กระทำบนส่วนทั้งหมดของเดือยรับแรงเฉือนที่ฝังอยู่ในบล็อกคอนกรีต กล่าวคือ Node ทั้งหมดของเดือยรับแรงเฉือนที่อยู่ต่ำกว่าผิวคอนกรีตรับแรงสม่ำเสมอ ส่วนของเดือยรับแรงเฉือนที่อยู่เหนือผิวคอนกรีตในชั้นเกราต์ไม่ถือว่าถ่ายแรงเฉือน

โปรดทราบว่าระยะแขนคานระหว่างแรงเฉือนที่กระทำ (ที่แผ่นฐาน) และความต้านทานแรงเฉือน (ครึ่งความสูงของเดือยรับแรงเฉือนที่ฝังในคอนกรีต) ก่อให้เกิดโมเมนต์ดัดซึ่งต้องถ่ายโดยแรงอัดในคอนกรีตและแรงดึงในสลักยึด

เดือยรับแรงเฉือนประกอบด้วยองค์ประกอบไฟไนต์เอลิเมนต์แบบเปลือกและตรวจสอบเหมือนแผ่นทั่วไป นอกจากนี้ รอยเชื่อมของเดือยรับแรงเฉือนกับแผ่นฐานได้รับการตรวจสอบโดยใช้ขั้นตอนมาตรฐานใน IDEA StatiCa Connection การคำนวณด้วยมือมักสมมติทฤษฎีคานสำหรับเดือยรับแรงเฉือน แม้ว่าจะไม่แม่นยำเนื่องจากอัตราส่วนความยาวต่อความกว้างมีค่าน้อยมากสำหรับเดือยรับแรงเฉือน ดังนั้นอาจมีความแตกต่างอย่างมีนัยสำคัญระหว่าง IDEA StatiCa Connection และการคำนวณด้วยมือ

การถ่ายแรงเฉือนโดยสลักยึด

ความต้านทานแรงเฉือนกำหนดโดยความต้านทานแรงเฉือนของสลักยึด ความต้านทานของเหล็กในสลักยึดมีเส้นโค้งแรง-การเสียรูปแบบ elastoplastic แต่รูปแบบการวิบัติของคอนกรีตถือว่าเป็นแบบเปราะสมบูรณ์
