ตรวจสอบรอยเชื่อมของหน้าตัดเชื่อม

คุณสามารถเปลี่ยนประเภทของรอยเชื่อมจากรอยเชื่อมชนเป็นรอยเชื่อมฟิลเลต และกำหนดพารามิเตอร์ต่างๆ เช่น วัสดุ หรือ ความหนาคอรอยเชื่อม

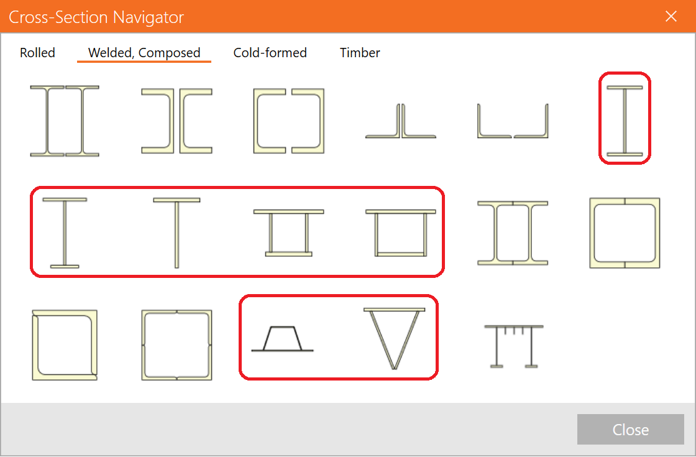

ตัวเลือกในการเปลี่ยนประเภทรอยเชื่อมสำหรับโปรไฟล์รอยเชื่อมเพื่อทำรอยเชื่อมคานเครน และรอยเชื่อมคานรางเครน มีให้ใช้งานสำหรับหน้าตัดเชื่อมใน Library:

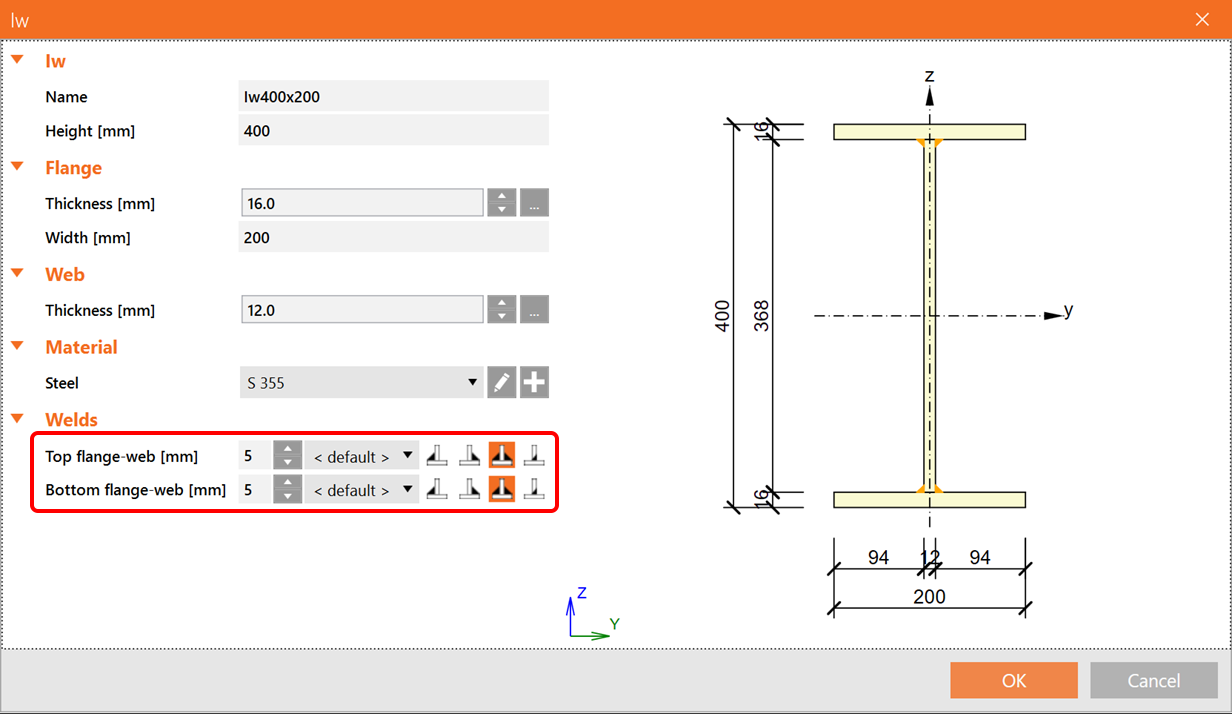

ฟิลด์ใหม่ที่มีพารามิเตอร์รอยเชื่อมสามารถพบได้ในหน้าต่างกำหนดหน้าตัด:

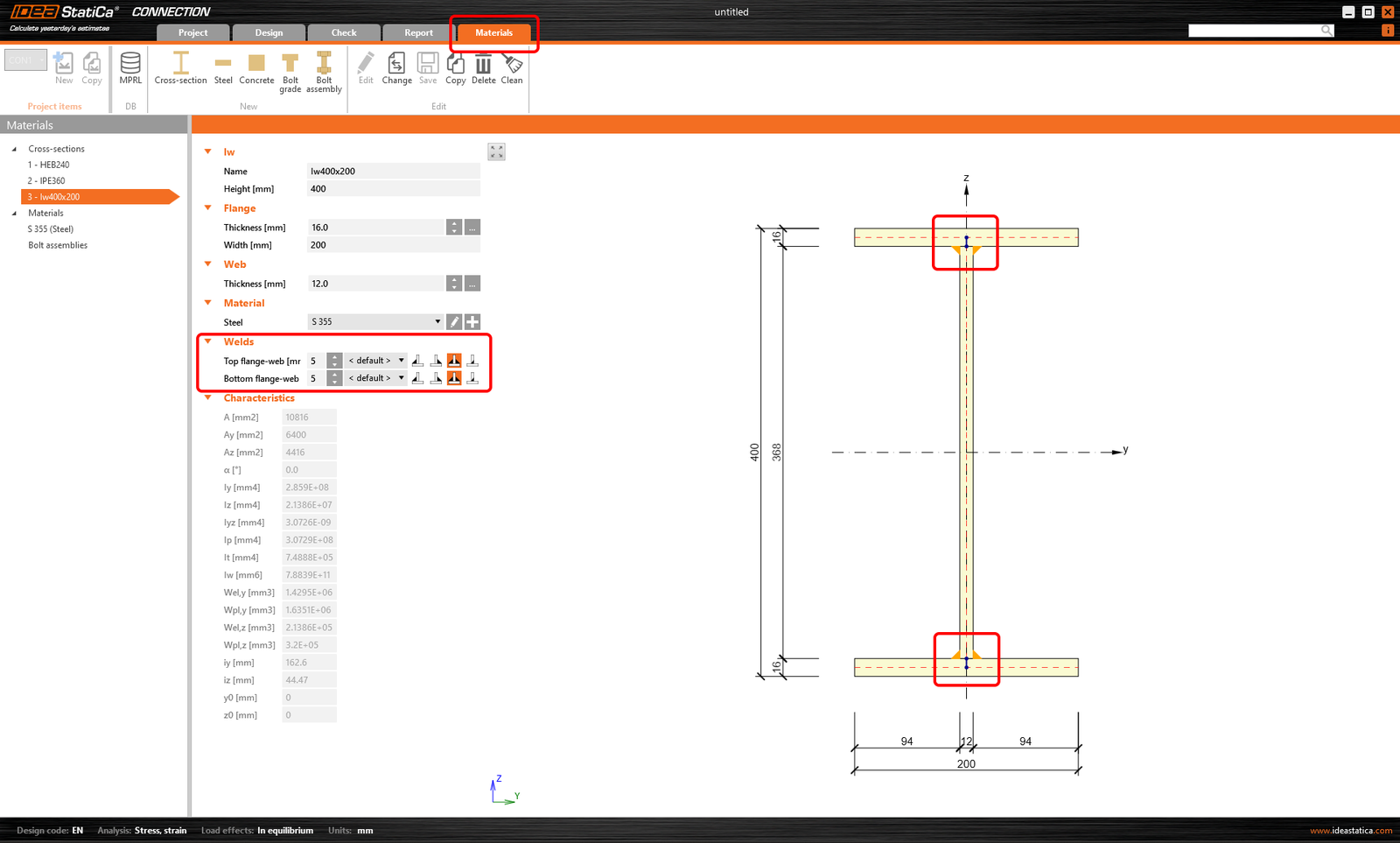

หากต้องการตรวจสอบพารามิเตอร์ คุณสามารถเปิดหน้าตัดที่เหมาะสมใน Materials:

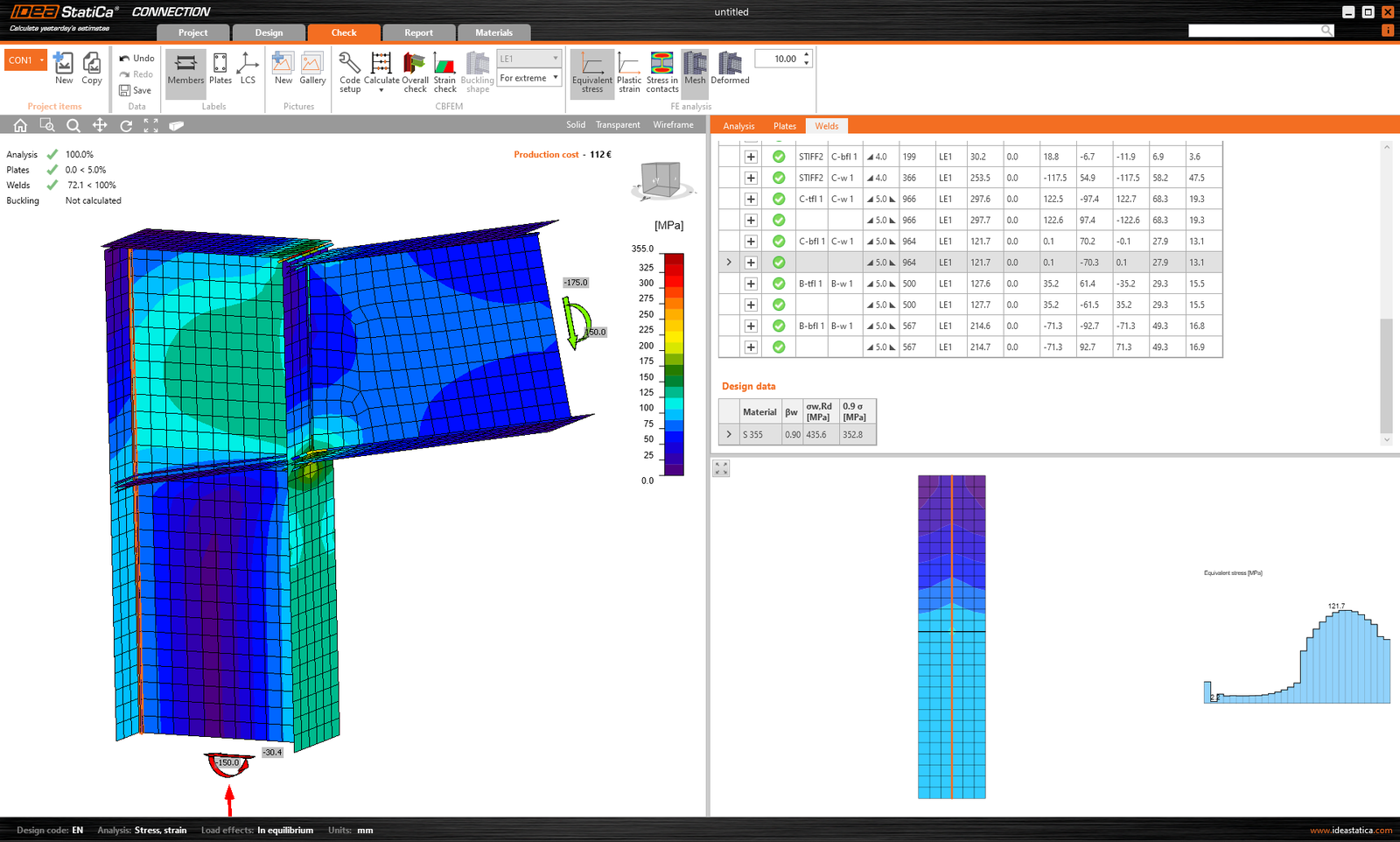

รอยเชื่อมได้รับการตรวจสอบ และค่าความเค้น ความเครียด และการตรวจสอบตามมาตรฐานจะแสดงในผลลัพธ์:

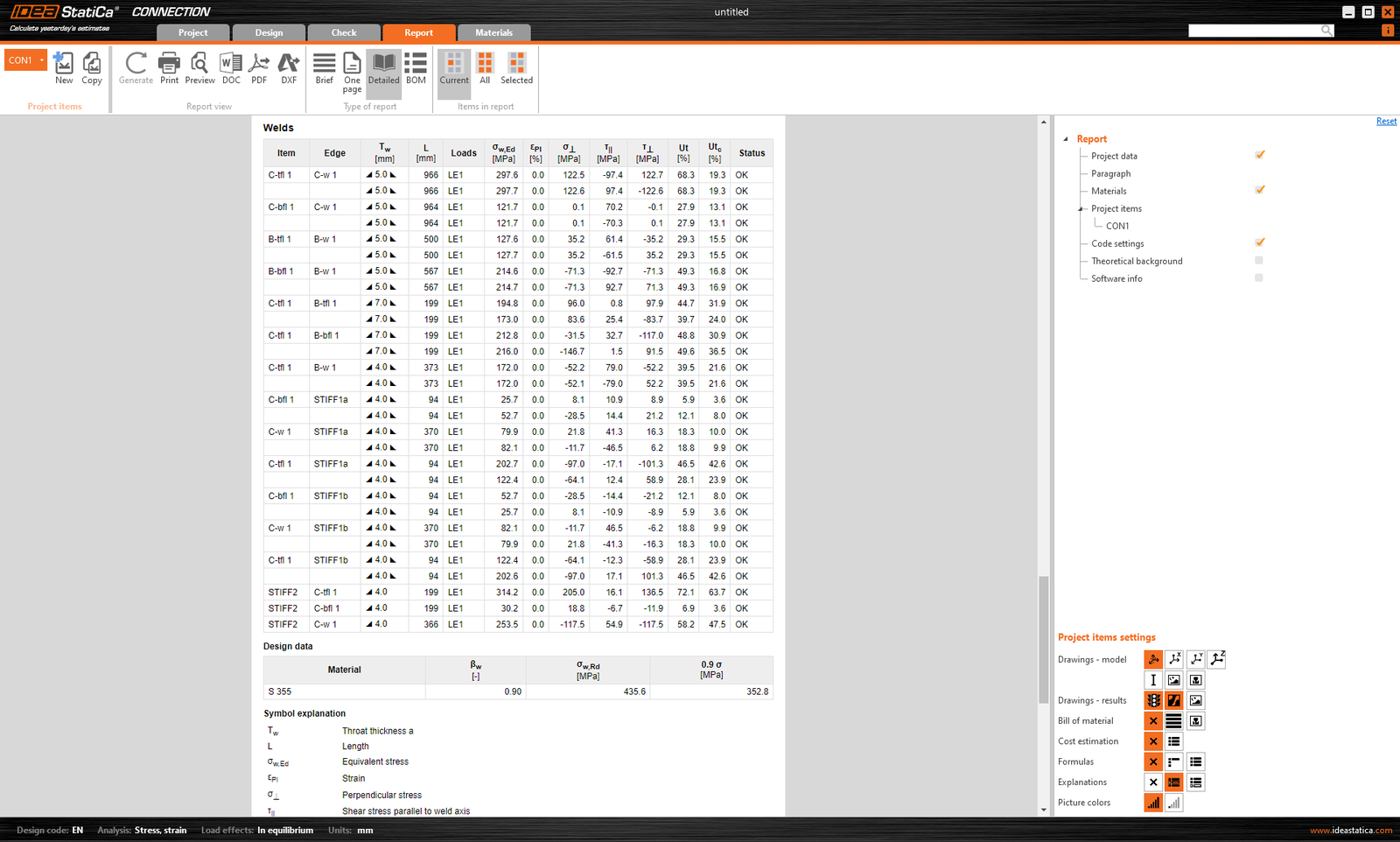

ผลลัพธ์ทั้งหมดจะแสดงในรายงานด้วย

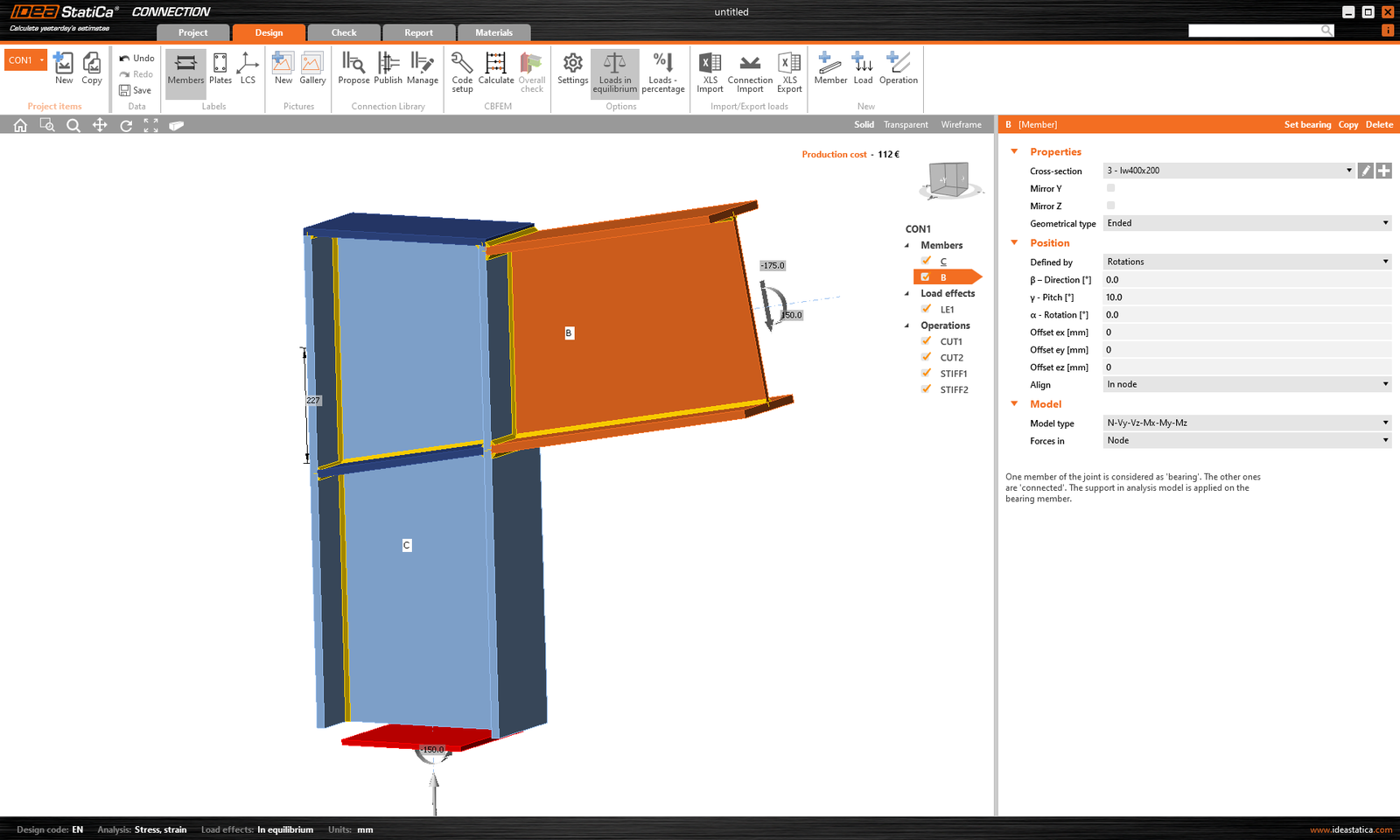

ฟีเจอร์นี้มีให้ใช้งานใน IDEA StatiCa Connection, Member และ Checkbot ใน Connection จะมีฟังก์ชันการทำงานครบถ้วน สำหรับโปรเจกต์ใน Member สามารถกำหนดรอยเชื่อมของหน้าตัดเชื่อมได้ อย่างไรก็ตาม การตรวจสอบตามมาตรฐานของรอยเชื่อมทั้งหมดของชิ้นส่วนจะไม่แสดง หน้าตัดเชื่อมสามารถกำหนดใน Checkbot ได้เช่นกัน

มีให้ใช้งานใน Enhanced edition ของ IDEA StatiCa Steel
