Proiectarea structurală a unei grinzi metalice (EN)

Proiect nou

Începeți prin lansarea IDEA StatiCa și selectarea aplicației Member  (descărcați cea mai recentă versiune).

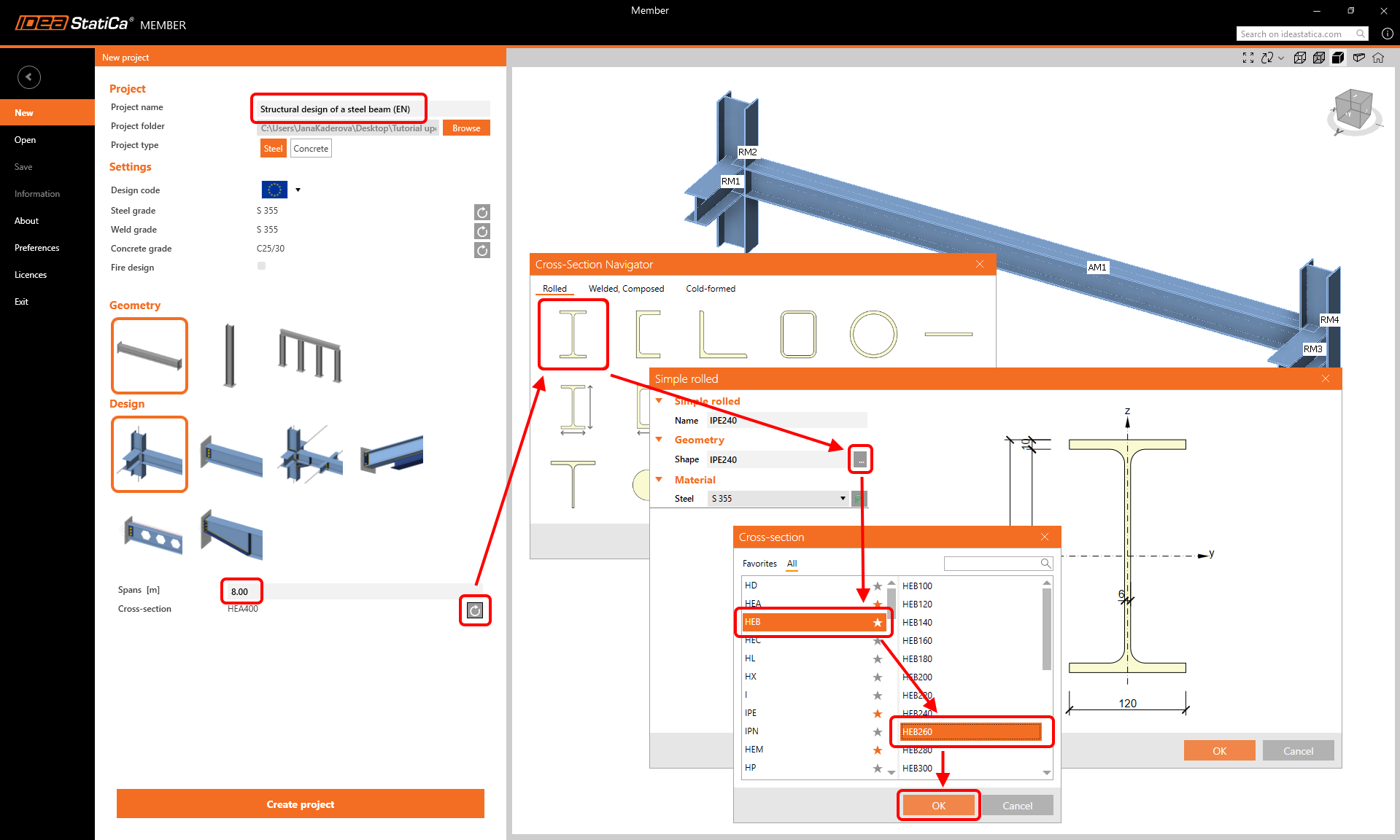

Creați un proiect Nou (bara laterală stângă) și introduceți numele. Utilizați geometria grinzii și proiectarea cu elementele asociate. Setați deschiderea la 8,0 m, selectați secțiunea transversală HEB 260 pentru grindă și faceți clic pe Creare proiect.

Element analizat

În acest exemplu, aveți un singur element analizat - AM1, care a fost creat prin șablon.

Elemente asociate

Patru elemente asociate au fost, de asemenea, create automat. Cu toate acestea, trebuie să păstrăm doar cele două stâlpi. Celelalte două grinzi de cadru pot fi șterse pentru a finaliza configurația.

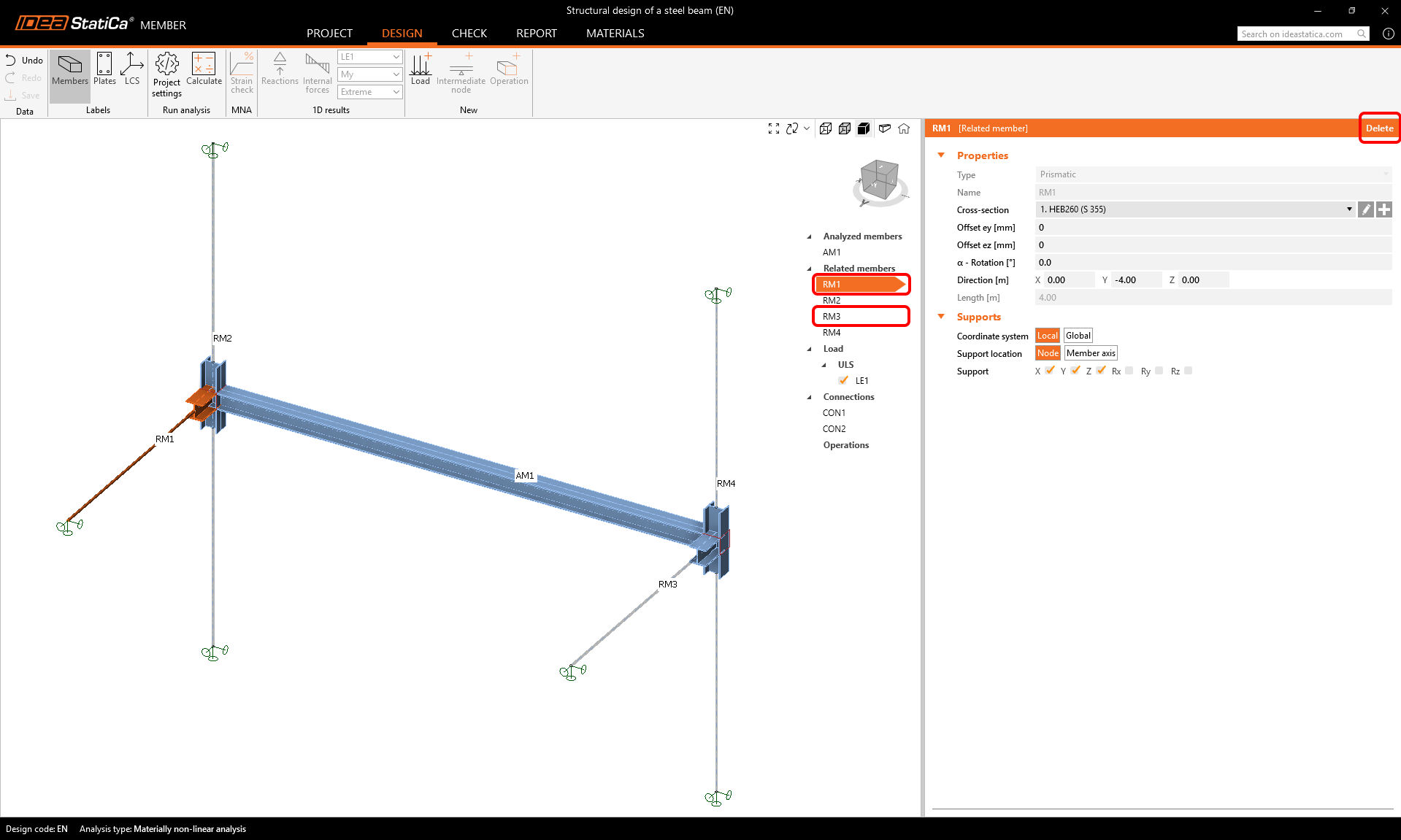

Selectați și ștergeți elementele RM1 și RM3.

Încărcări

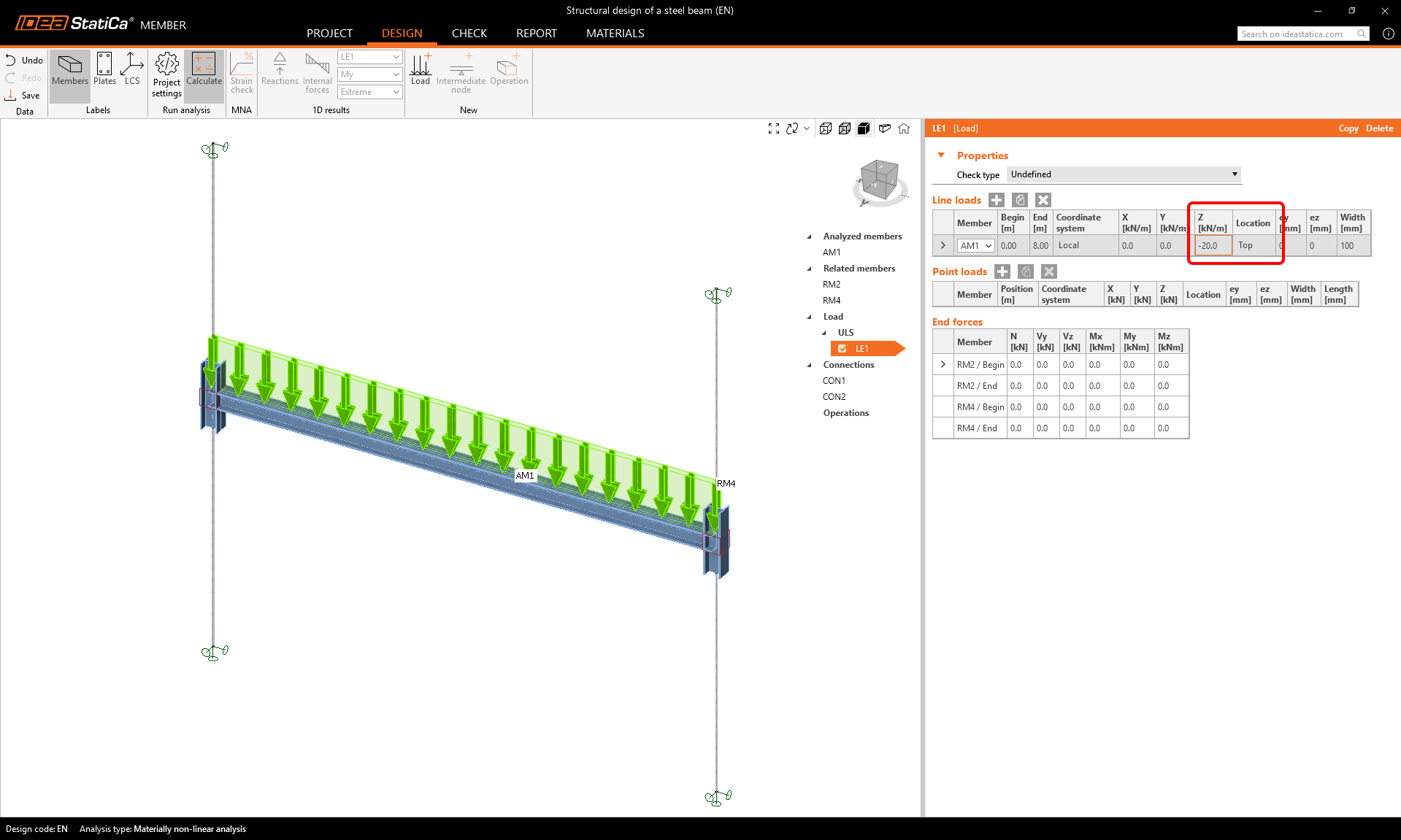

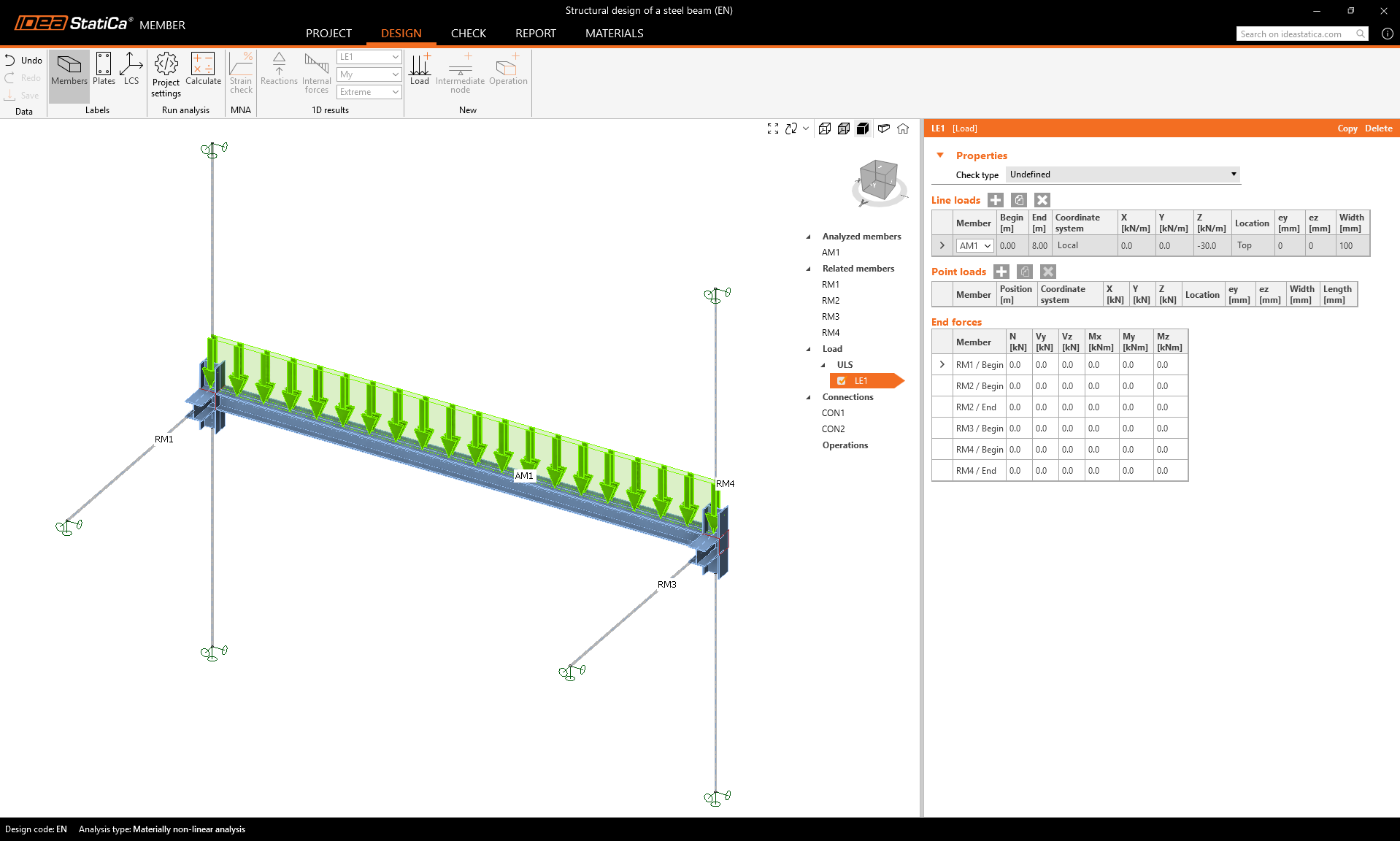

Definiți încărcarea permanentă pe grindă ca Încărcare liniară și setați parametrii acesteia.

Editați valoarea încărcării SLU/LE1 la -20 kN/m în direcția z, acționând pe talpa superioară.

Îmbinări

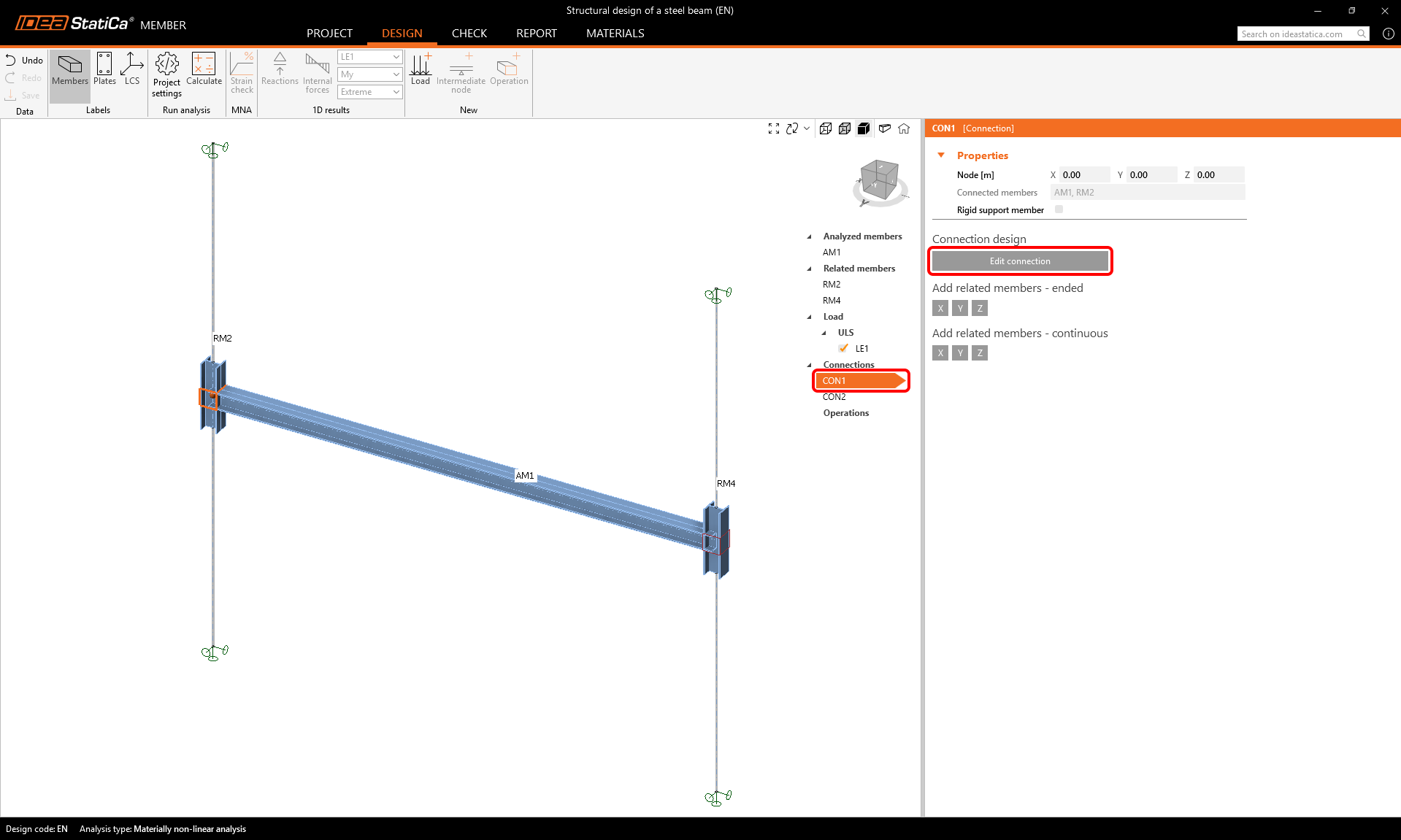

Pentru a defini îmbinările, selectați elementul CON1 și apoi Editare îmbinare.

Există mai multe moduri în care putem modela această îmbinare simplă:

• Utilizând o operație cu placă de capăt
• Utilizând un exemplu din Connection Library

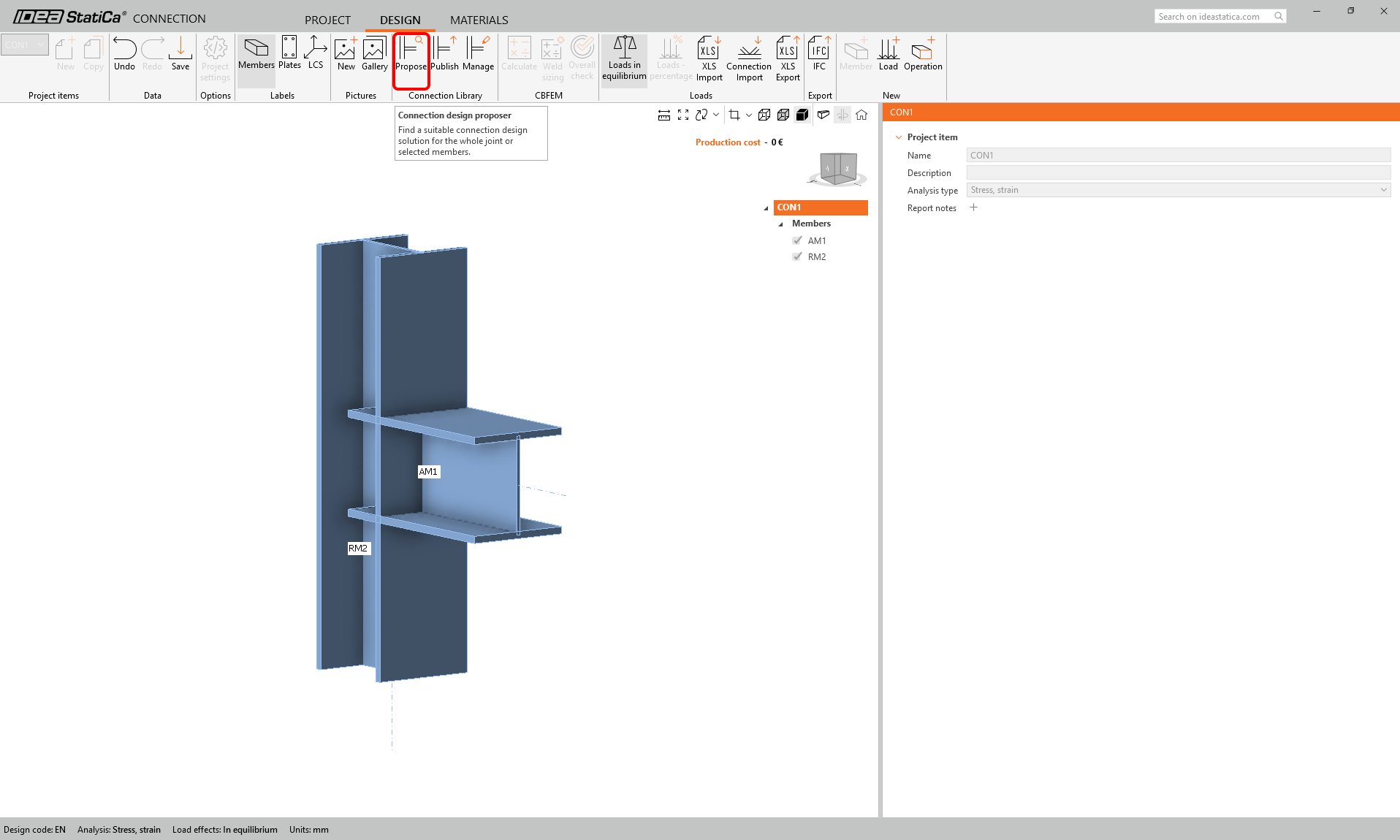

Vom căuta un șablon potrivit în Connection Library - selectați butonul Propunere.

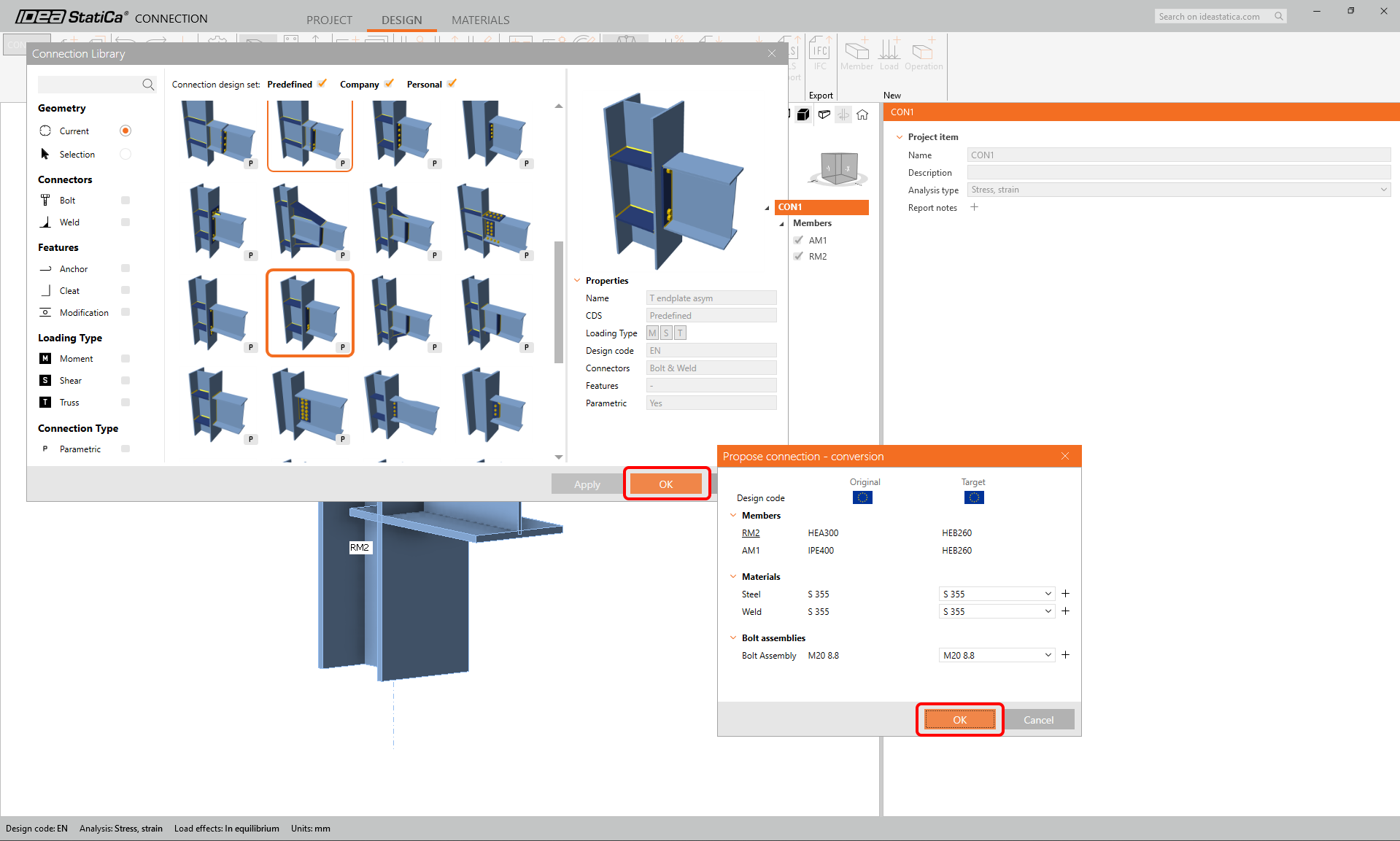

Derulați prin bibliotecă și găsiți acest proiect:

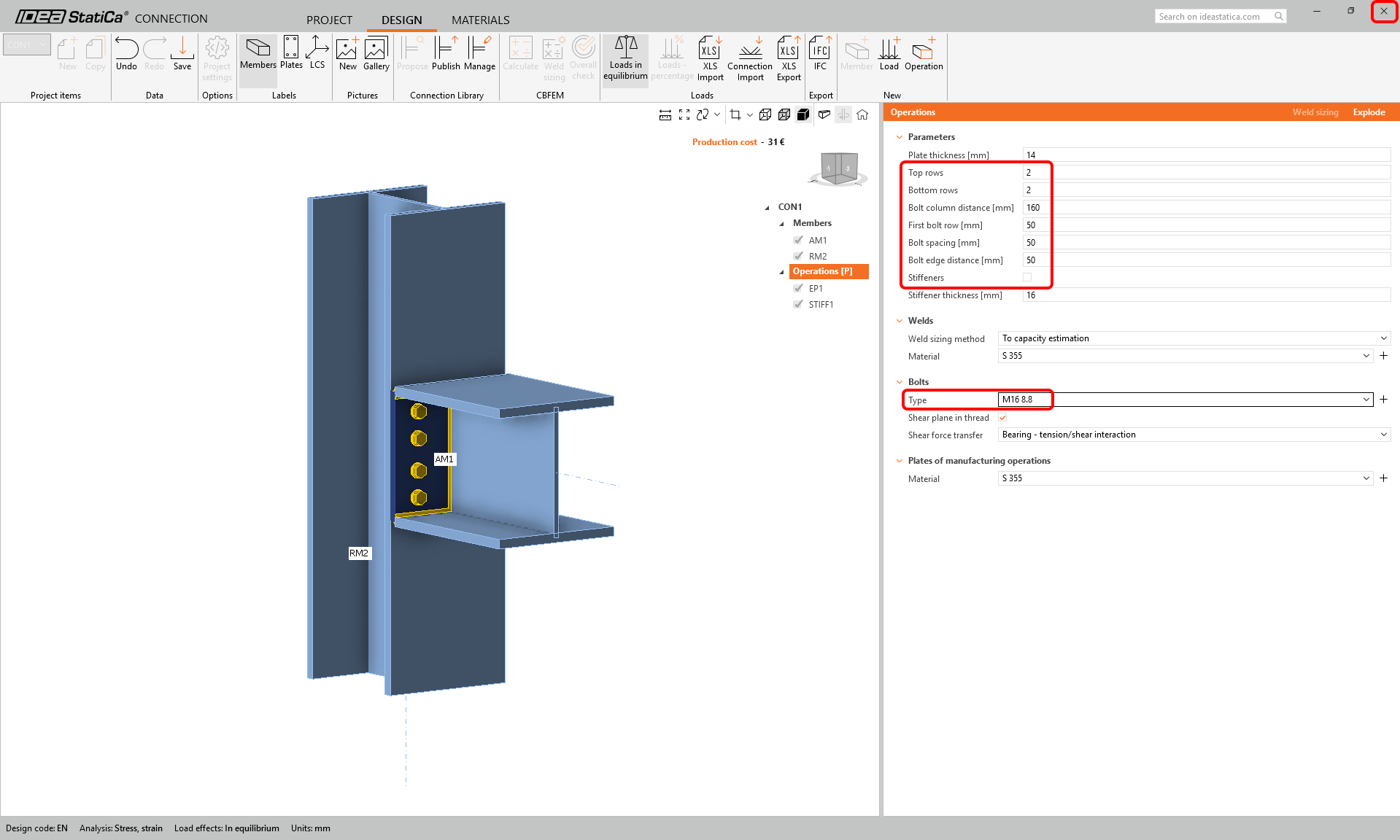

Modificați parametrii șablonului parametric: 2 rânduri superioare, 2 rânduri inferioare, distanța dintre coloanele de șuruburi 160 mm, primul rând, distanța dintre șuruburi și distanța de la margine la șurub - toate 50 mm. Tipul și dimensiunea șurubului M16 8.8. Și debifați opțiunea de element de rigidizare.

Salvați și închideți proiectarea îmbinării și reveniți la proiectul Member.

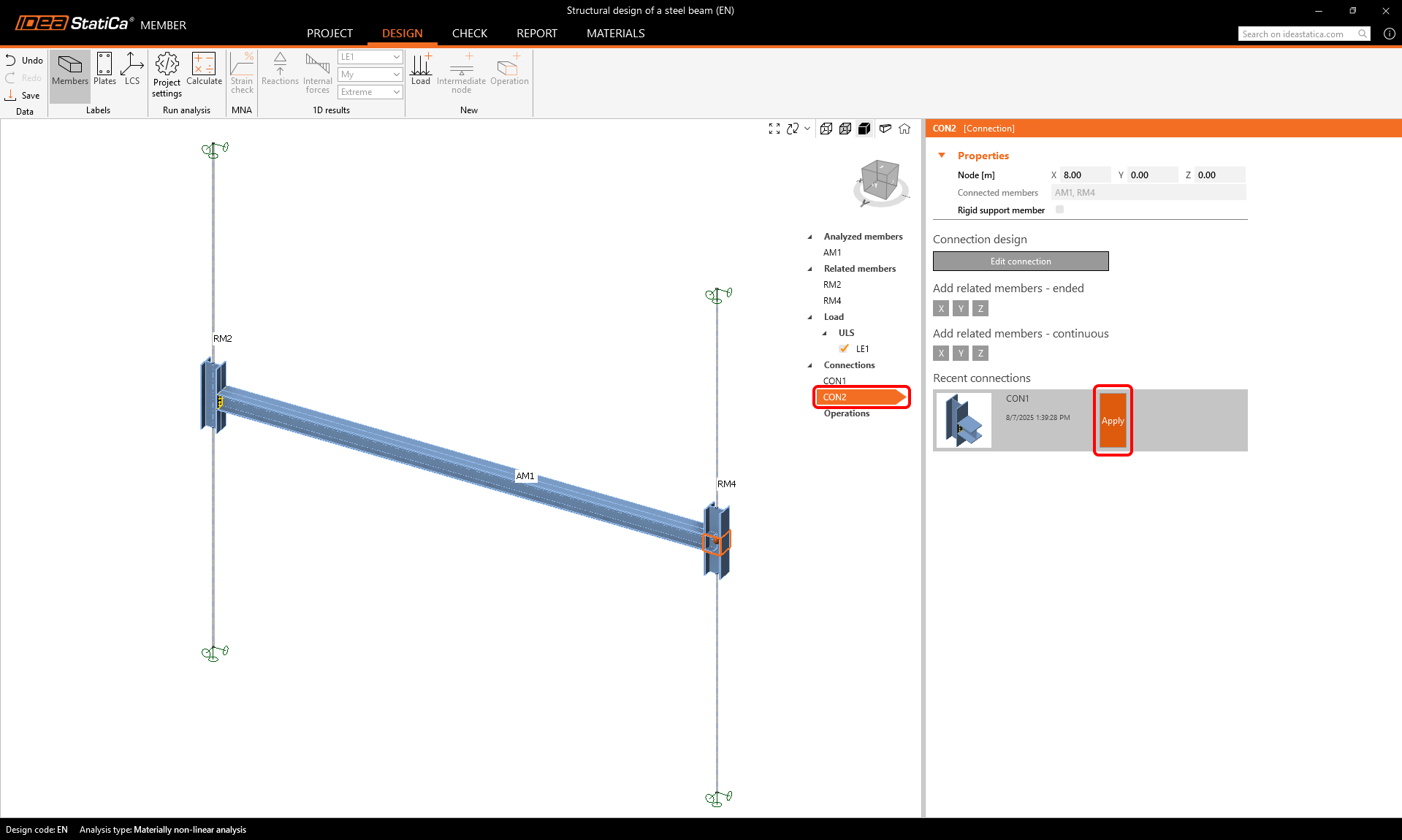

Pentru a proiecta a doua îmbinare, selectați îmbinarea CON2 și faceți clic pe Aplicare pentru a copia proiectul propus din îmbinarea CON1.

Verificare

Există trei tipuri de analize care se succed.

Mai întâi, porniți Analiza material neliniară (MNA). Selectați fila Verificare, MNA, și faceți clic pe Calculare.

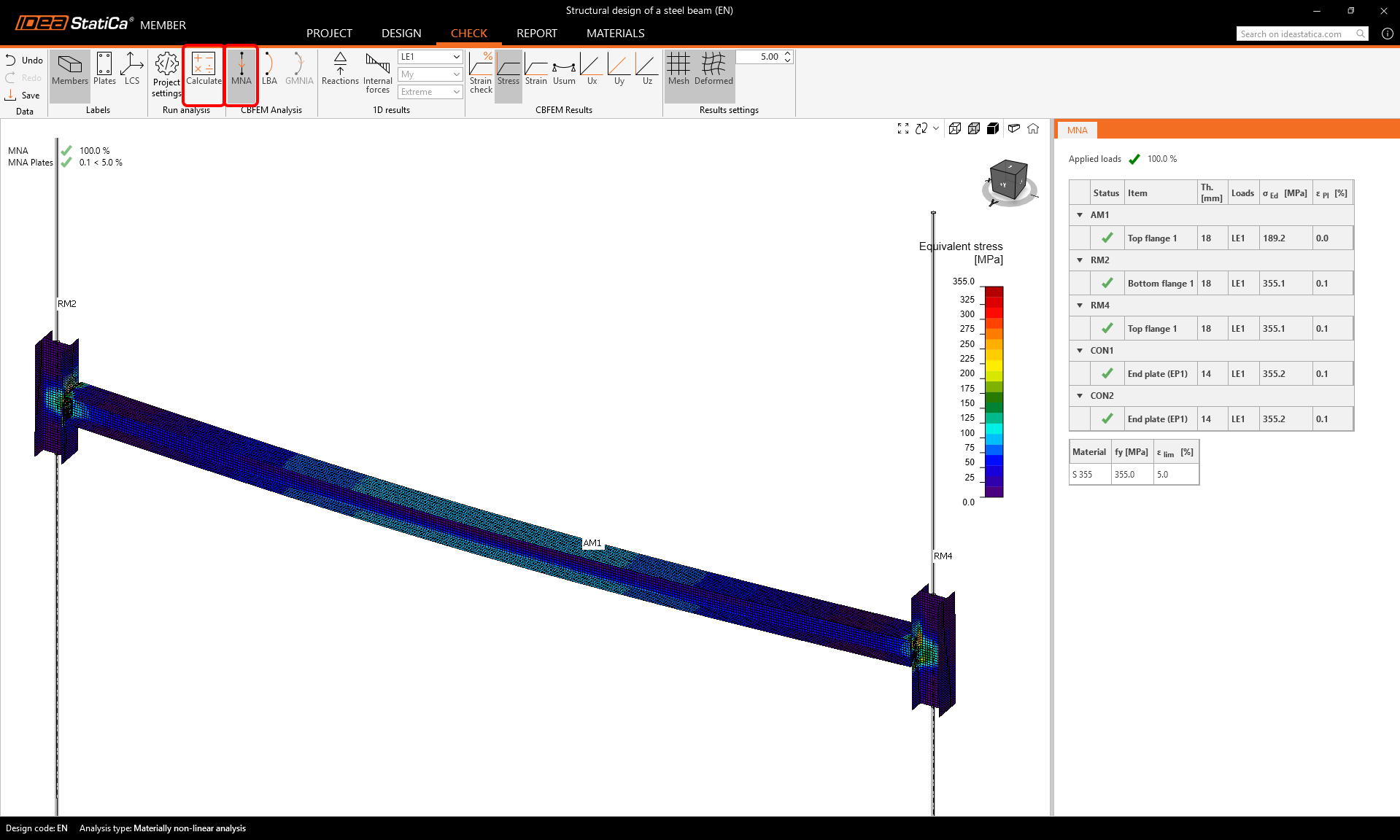

Puteți verifica vizual distribuția tensiunilor pe grindă făcând clic pe butonul Tensiune din bara de instrumente superioară și selectând Plasă, Deformat pentru a afișa forma deformată.

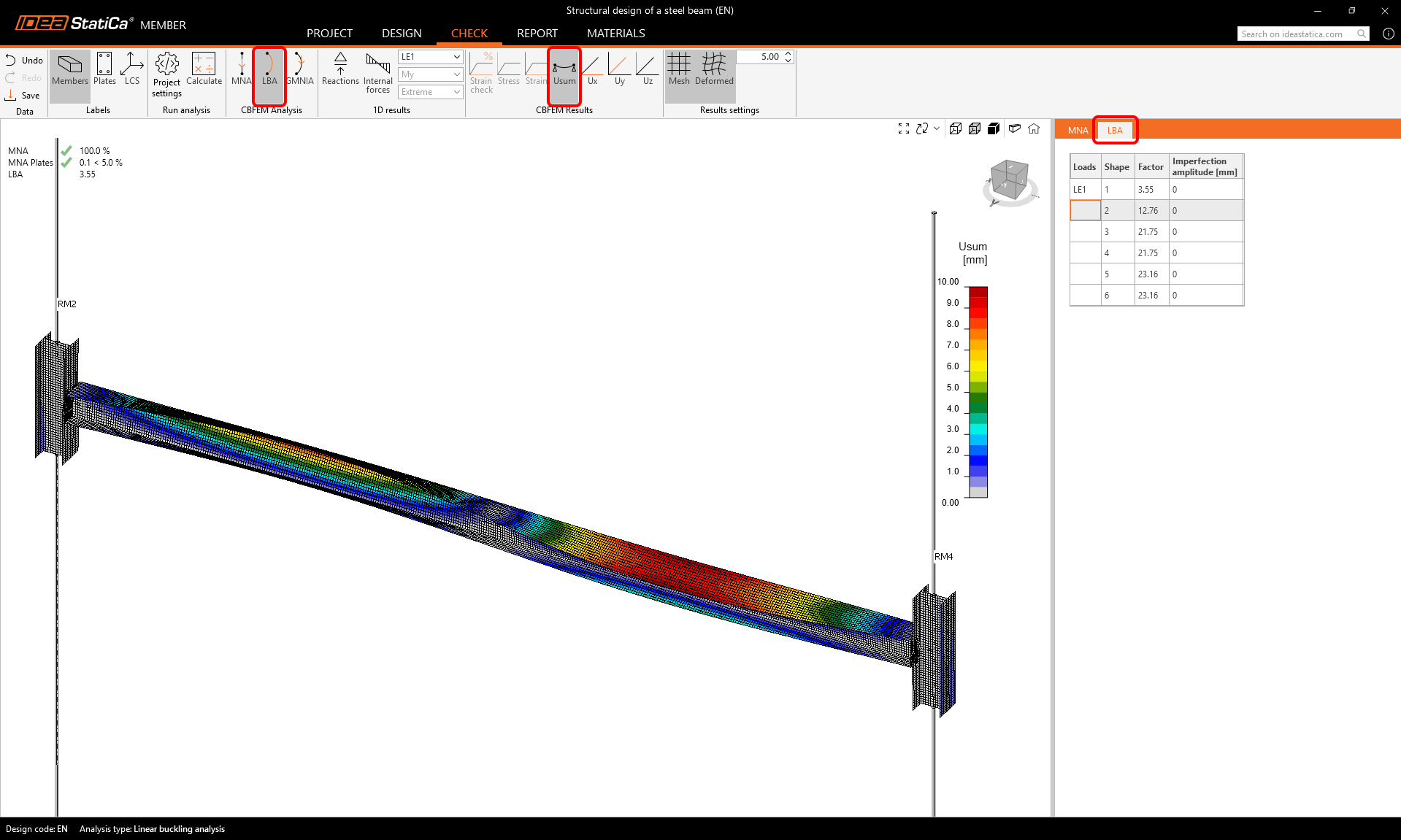

Al doilea pas este efectuarea Analizei liniare de flambaj (LBA) și faceți clic pe Calculare.

Parcurgeți diferitele moduri de flambaj din rândurile tabelului LBA din rezultate.

După cum se observă, primii doi factori de flambaj sunt mai mici decât 15, astfel că în acest caz trebuie efectuată Analiza geometrică și material neliniară cu imperfecțiuni (GMNIA). Pentru mai multe informații, consultați Baza teoretică.

Pentru GMNIA, trebuie să setați imperfecțiunile (amplitudinile imperfecțiunilor geometrice inițiale).

Introducem valorile 0,5 x L/300 = 0,5 x 8000 mm/300 = 13 mm.

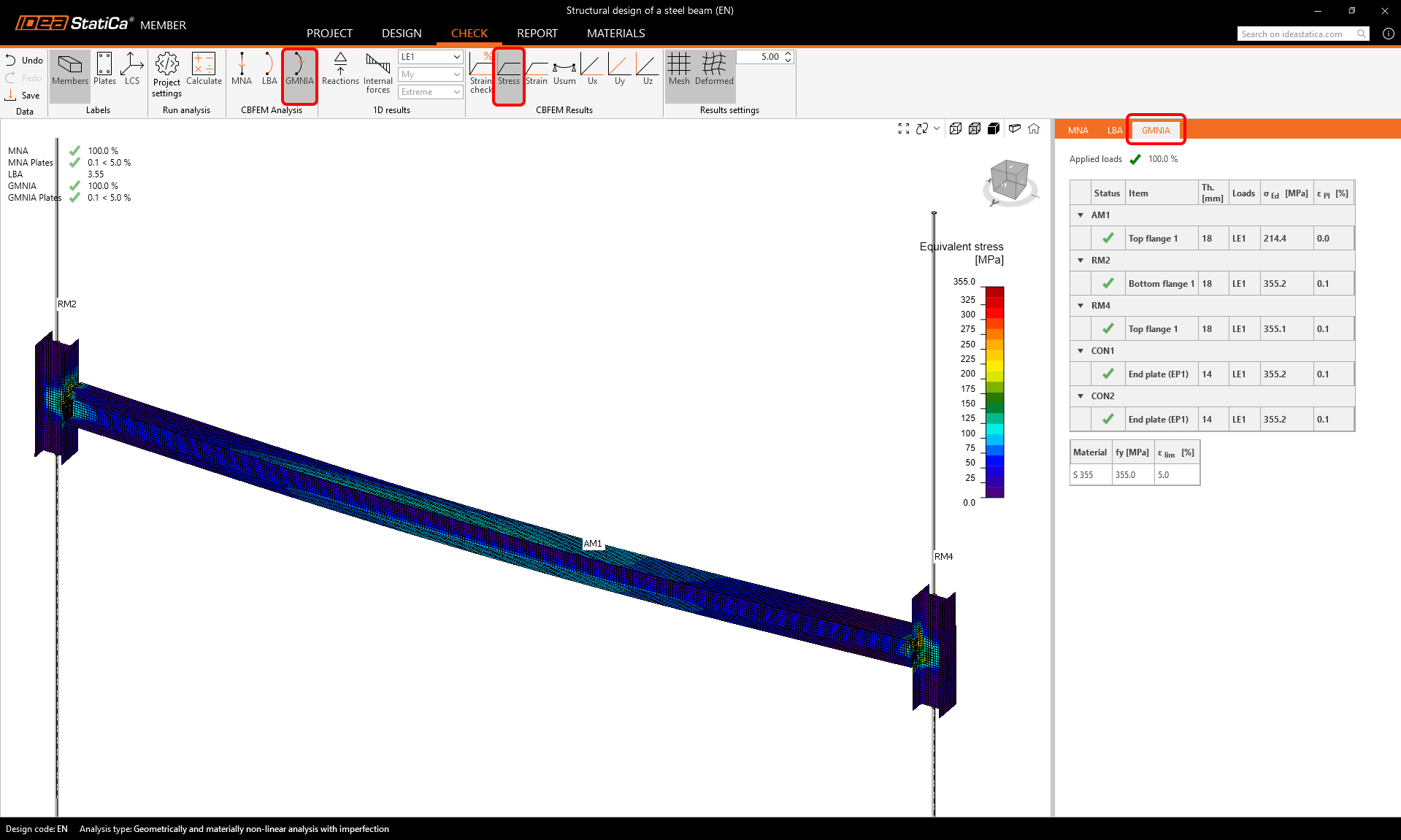

Porniți calculul Analizei geometrice și material neliniare cu imperfecțiuni (GMNIA) selectând GMNIA și făcând clic pe Calculare.

Rezultatele arată că dimensiunile elementului sunt suficiente chiar și cu imperfecțiunile inițiale, iar acesta trece verificările conform codului, luând în considerare și riscul de pierdere a stabilității.

Raport

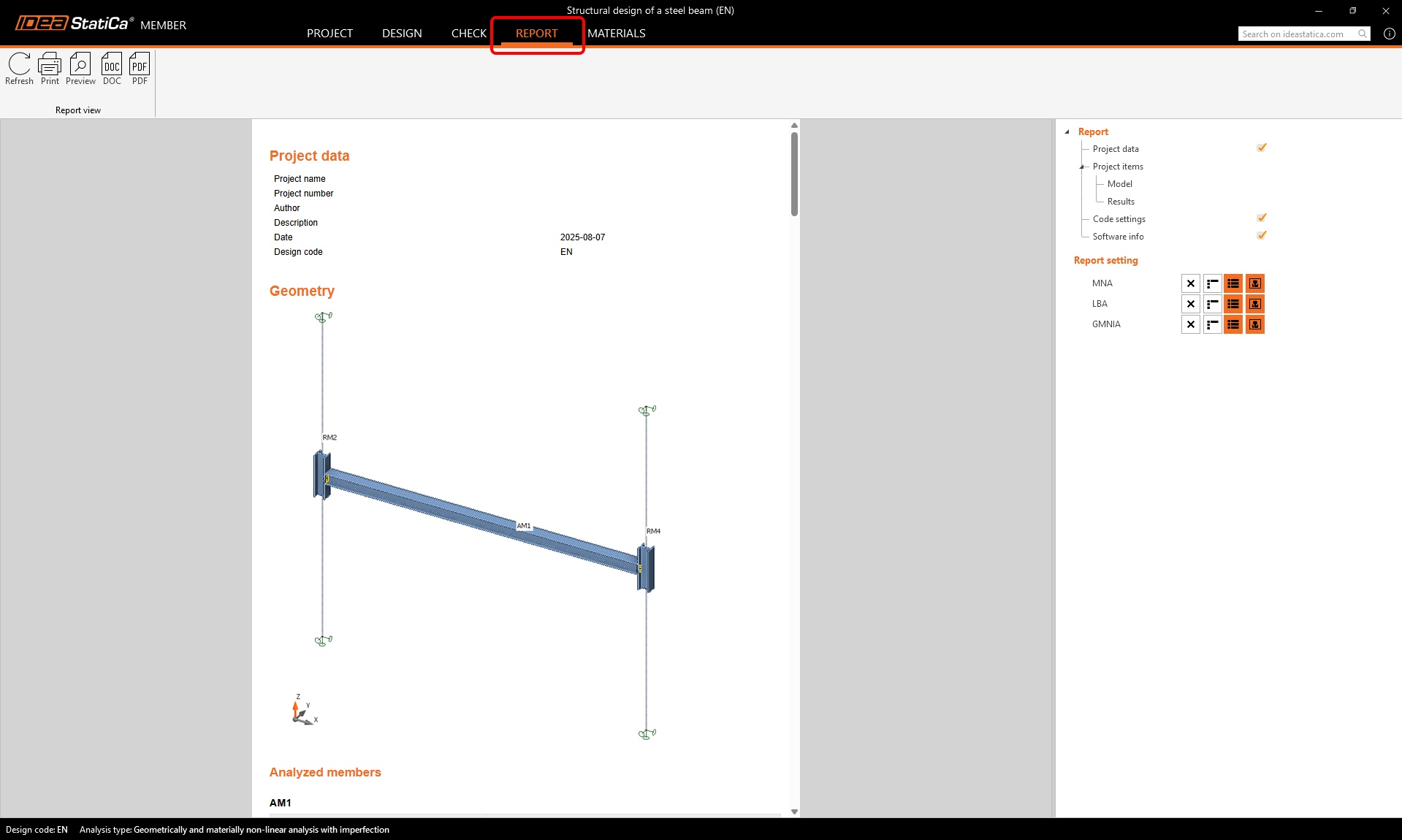

În final, accesați fila Raport. IDEA StatiCa oferă un raport personalizabil pentru tipărire sau salvare într-un format editabil.
