Verificarea de detaliere pentru șuruburi și suduri în aplicația IDEA StatiCa Connection a fost extinsă cu noi reguli conform tuturor codurilor disponibile, împreună cu referințe pentru Eurocode.
Sunt distinse două situații potențiale pentru care primiți un mesaj de avertizare în verificarea de detaliere:
- Aceleași două plăci sunt conectate atât prin șuruburi, cât și prin suduri.
- Aceleași două plăci sunt conectate atât prin șuruburi, cât și prin șuruburi pretensionate.
1. Șuruburi solicitate la presiune pe gaură și suduri
Dacă aceleași două plăci sunt conectate prin șuruburi cu transferul forței tăietoare setat ca Presiune pe gaură – interacțiune întindere/forfecare și suduri, în secțiunea de verificare a șuruburilor se afișează un mesaj de avertizare privind detalierea.

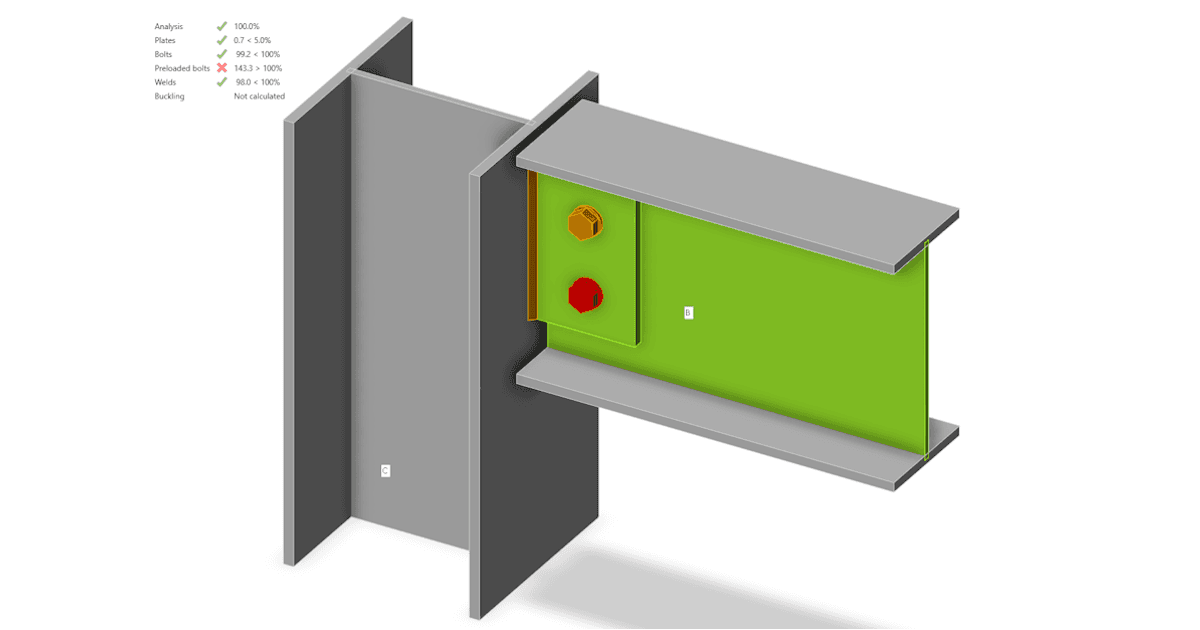

2. Șuruburi solicitate la presiune pe gaură și șuruburi pretensionate
Dacă aceleași două plăci sunt conectate prin șuruburi cu transferul forței tăietoare setat ca Presiune pe gaură – interacțiune întindere/forfecare și șuruburi cu transferul forței tăietoare setat ca Frecare (șuruburi pretensionate), în secțiunea de verificare a șuruburilor pretensionate se afișează un mesaj de avertizare privind detalierea.
De ce să acordați atenție?
Utilizarea abordărilor menționate mai sus în proiectele dumneavoastră poate afecta îmbinarea.
Mesajul de avertizare vă oferă recomandări. Se recomandă o atenție sporită la proiectare, dar aceasta nu este necondiționat necesară. Cu alte cuvinte, îmbinarea nu va ceda din cauza problemei, însă riscați un proiect incorect.
Mai mult, astfel de fluxuri de lucru nu sunt permise de coduri.
Disponibil în edițiile IDEA StatiCa Steel și IDEA StatiCa Complete.
