Orice fișier de proiect IDEA StatiCa Connection poate fi deschis în IDEA StatiCa Viewer online gratuit. Acest instrument permite, de asemenea, exportul modelului de îmbinare într-un fișier DWG 3D care poate fi deschis în orice aplicație CAD.
Vă rugăm să rețineți: Exportul șuruburilor, sudurilor și al altor detalii este limitat în versiunea actuală.

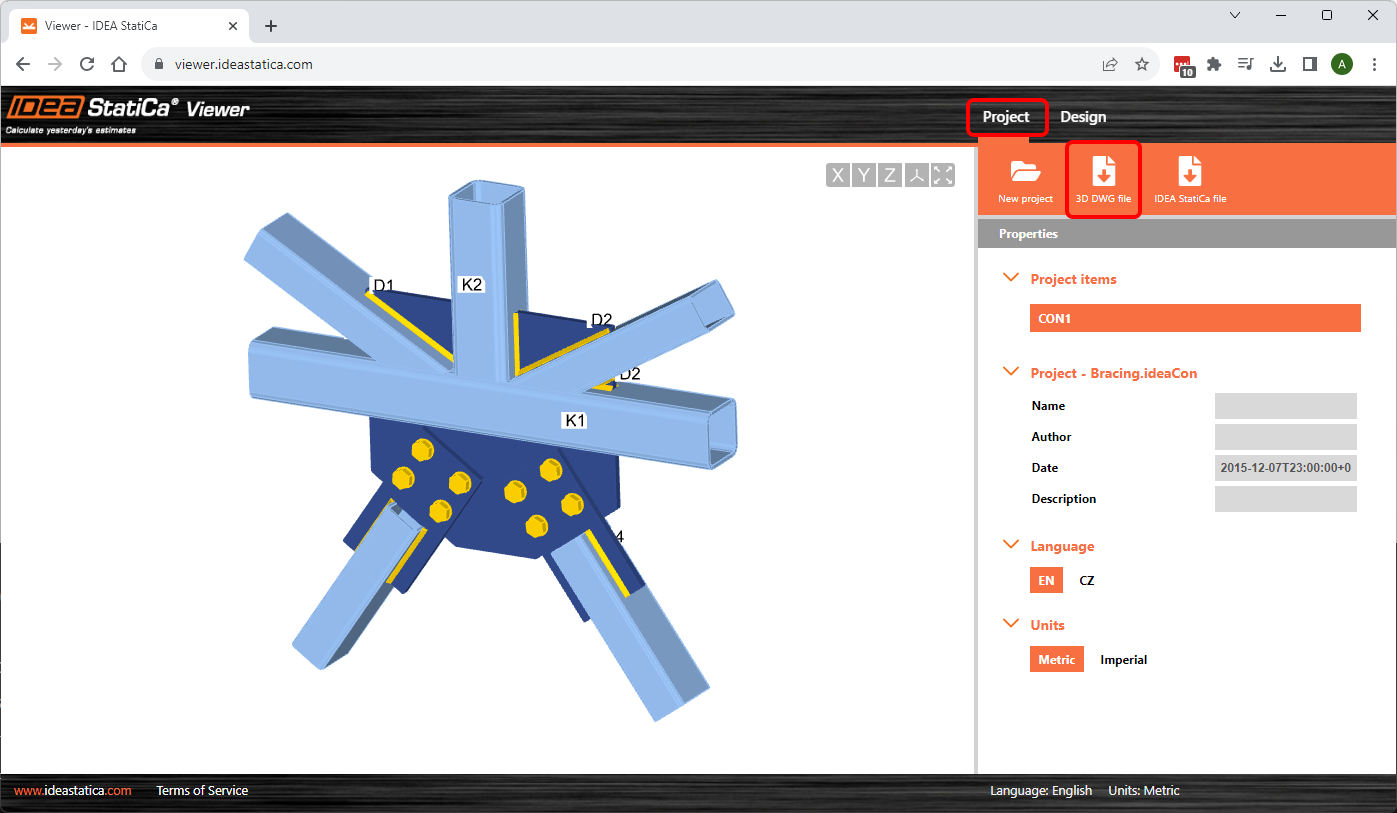

Pentru a exporta modelul de îmbinare într-un fișier DWG 3D, accesați fila Proiect și faceți clic pe Fișier DWG 3D.

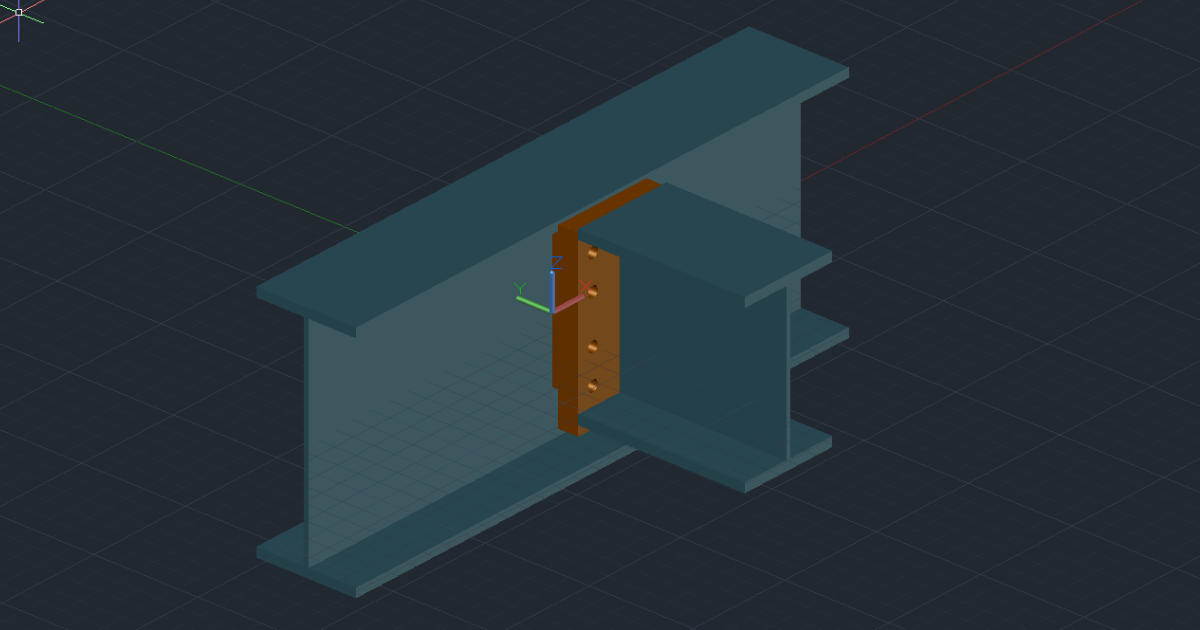

Uneori, când deschideți fișierul DWG 3D în aplicații Autodesk (de ex., Advance Steel), unele părți ale modelului de îmbinare lipsesc. Aceasta se datorează unei erori interne de citire a datelor din software-ul Autodesk.

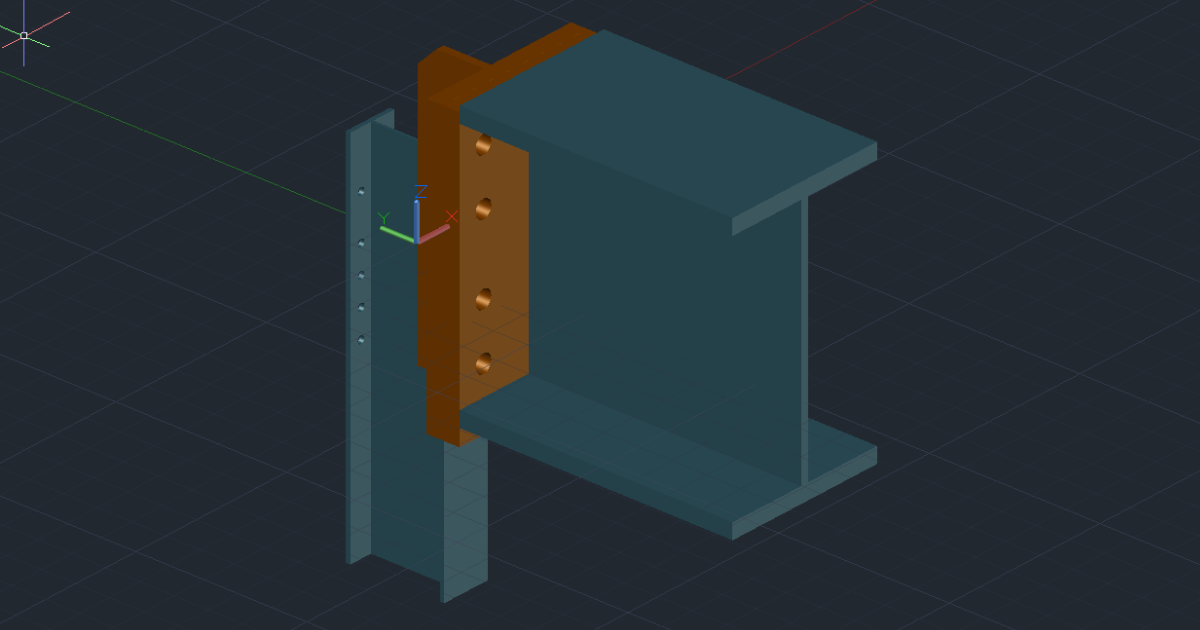

În acest caz, tastați comanda AUDIT în linia de comandă și confirmați Yes <Y> și apăsați Enter. Modelul va fi reîmprospătat la forma corectă.
Vizionați înregistrarea video de mai jos.
