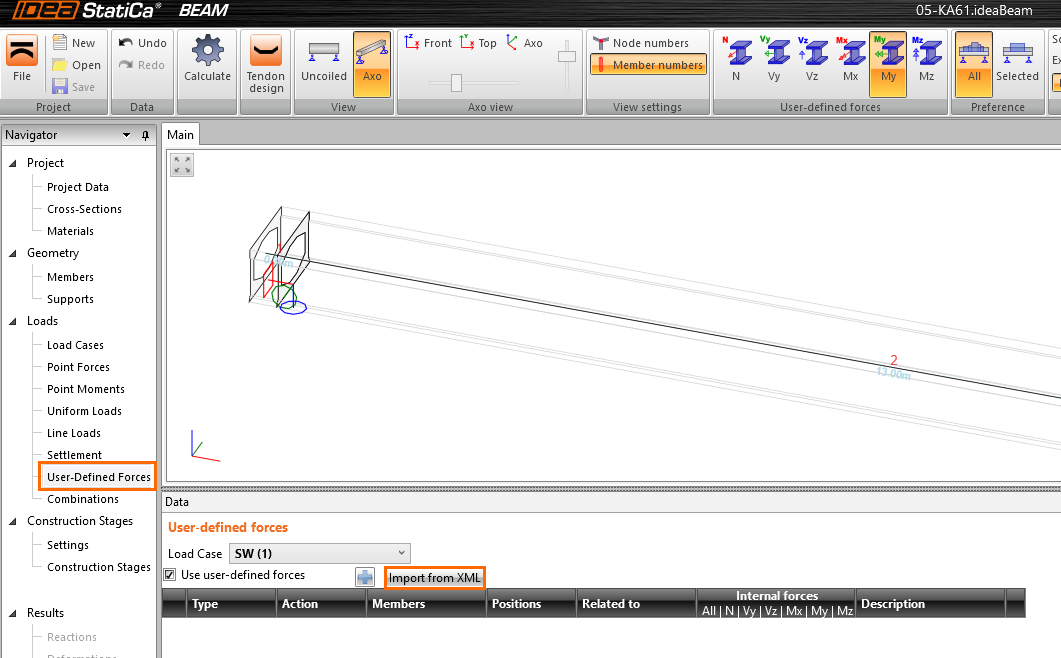

Pentru a importa forțele definite de utilizator, mergeți la Navigator -> Încărcări -> Forțe definite de utilizator și faceți clic pe butonul Import din XML din fereastra Date.
- Aflați mai multe despre importul XML în Import din SCIA Engineer în IDEA StatiCa - Crearea fișierului XML
Va apărea dialogul și aplicația va solicita poziția forțelor interioare (posibila deplasare a originii între modele) sau posibilitatea de a selecta forțele interioare de importat.

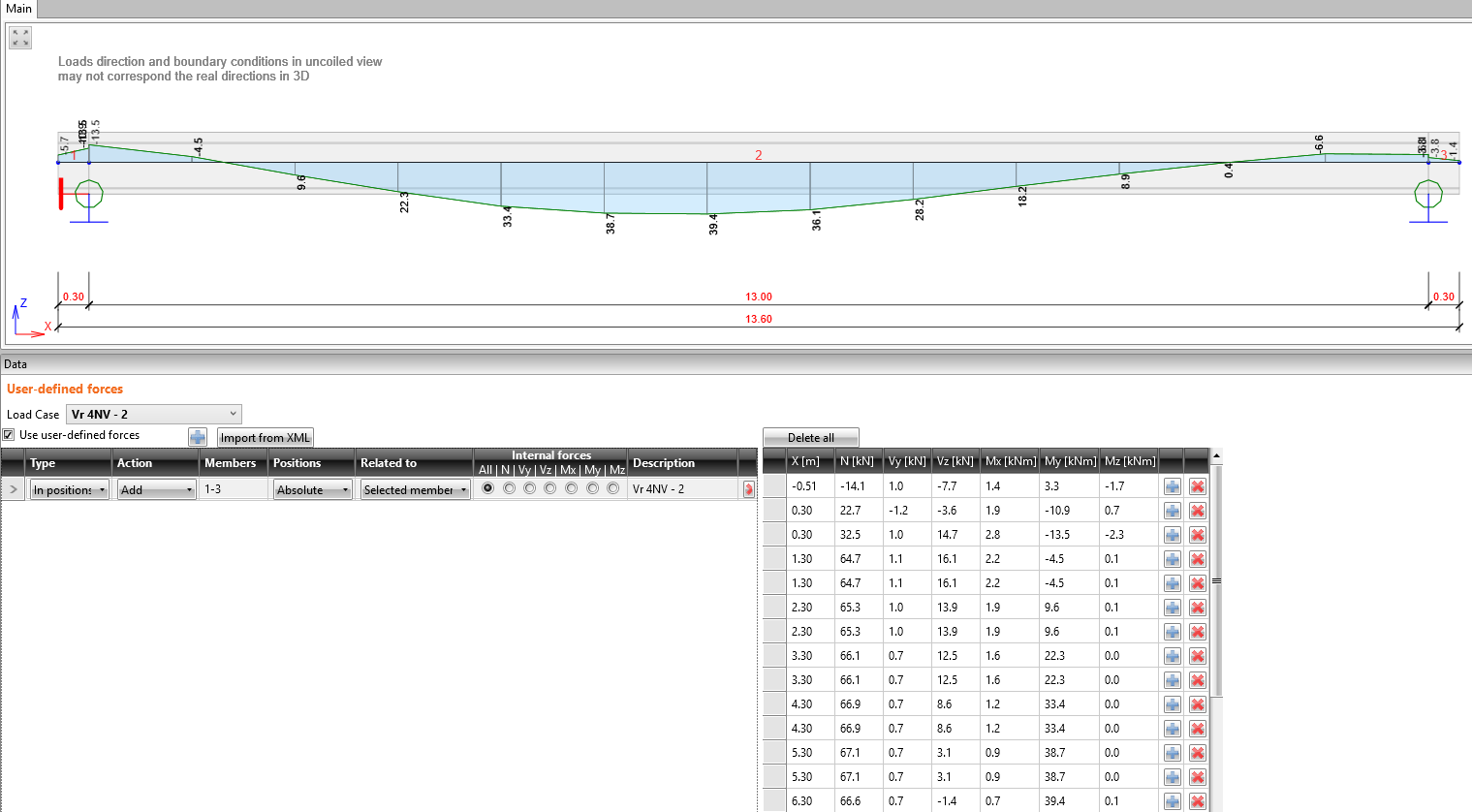

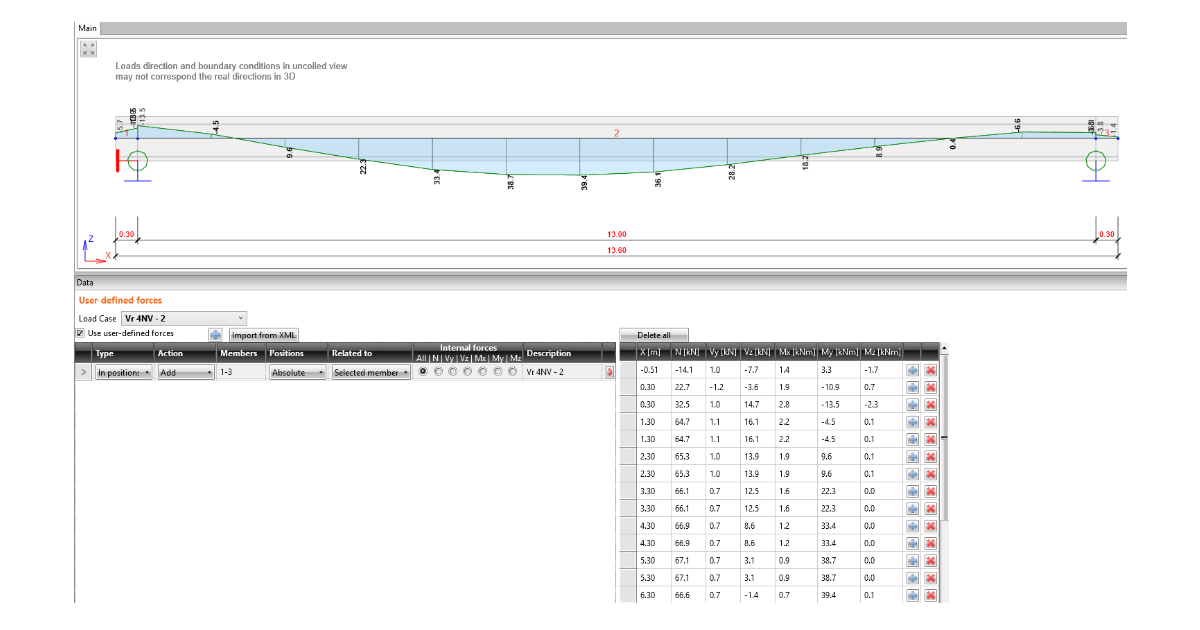

Dacă importul a fost realizat cu succes, veți vedea diagrama în fereastra principală.
Aceste forțe interioare trebuie adăugate la combinațiile generate în managerul de combinații (în general pentru cazurile de încărcare variabile) sau atribuite unor etape de execuție specifice (necesare pentru cazurile de încărcare permanente prin calculul TDA și efectele reologice corecte). De asemenea, se recomandă verificarea atribuirii la grupele de încărcare pentru evaluarea corectă a combinațiilor, dacă acestea sunt evaluate după tipul Cod.
