„Culori curcubeu" pentru armătură

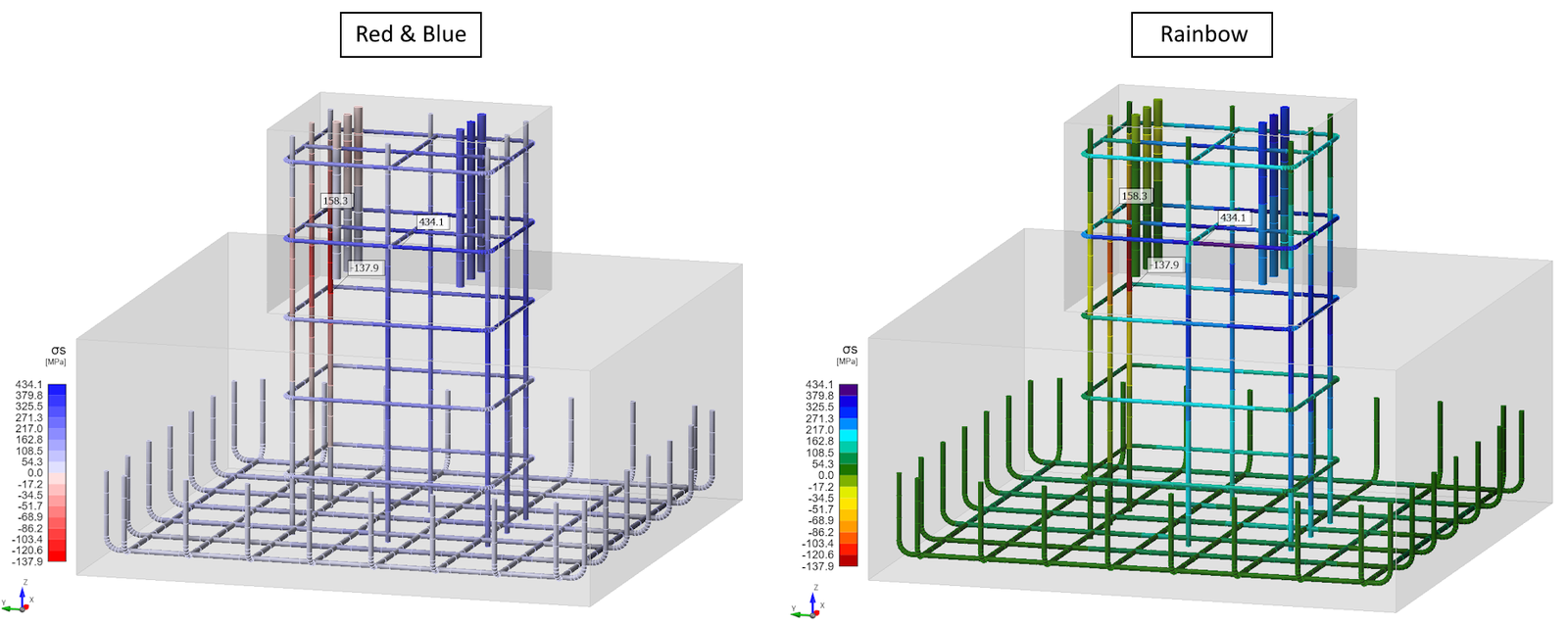

Pentru afișarea rezultatelor armăturii, este posibil să se aleagă între colorarea tip curcubeu sau colorarea roșu-albastru (care face distincția între întindere și compresiune).

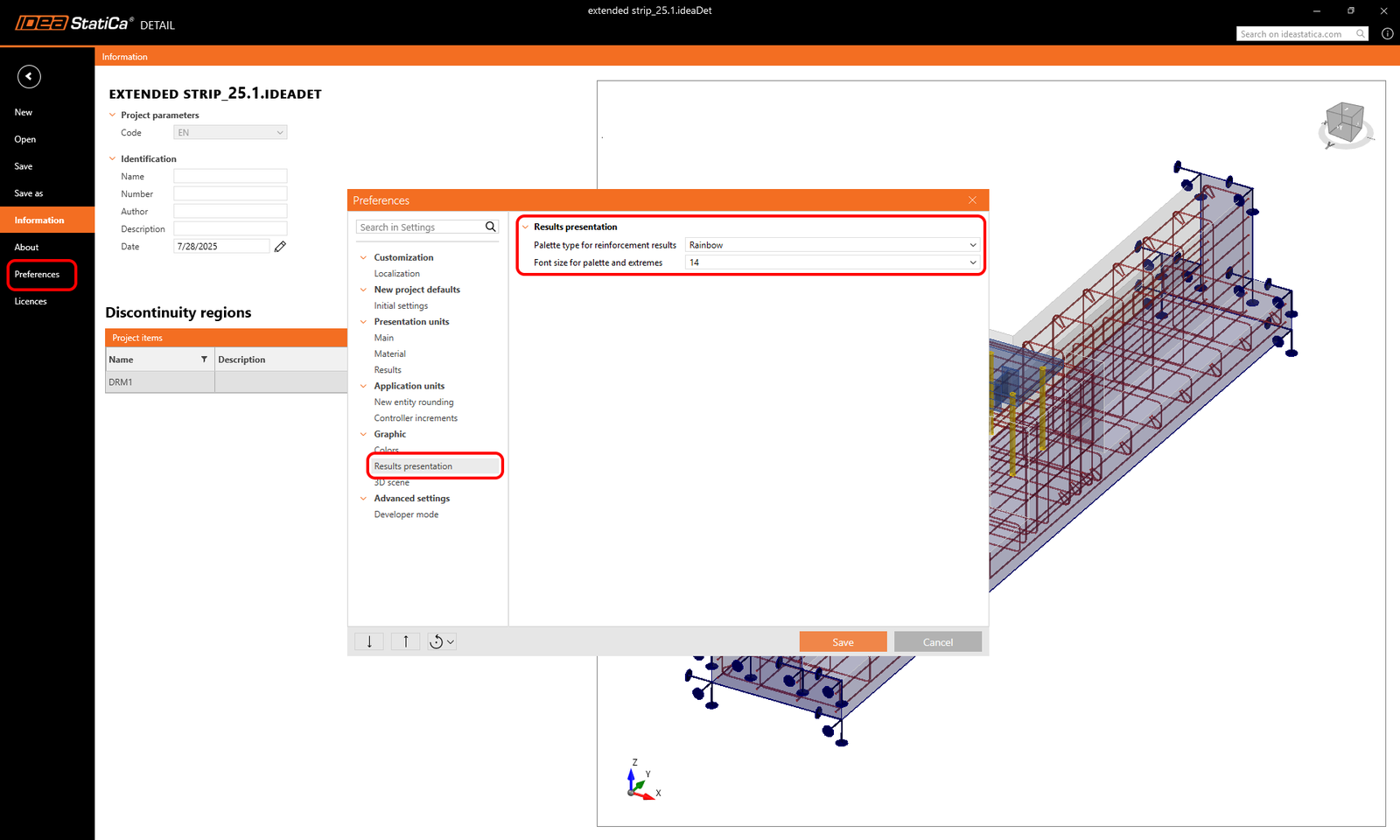

Această setare poate fi ajustată în dialogul de preferințe și este salvată împreună cu setările aplicației pentru proiectele viitoare. De asemenea, este posibil să se definească dimensiunea fontului pentru valorile afișate în scenă.

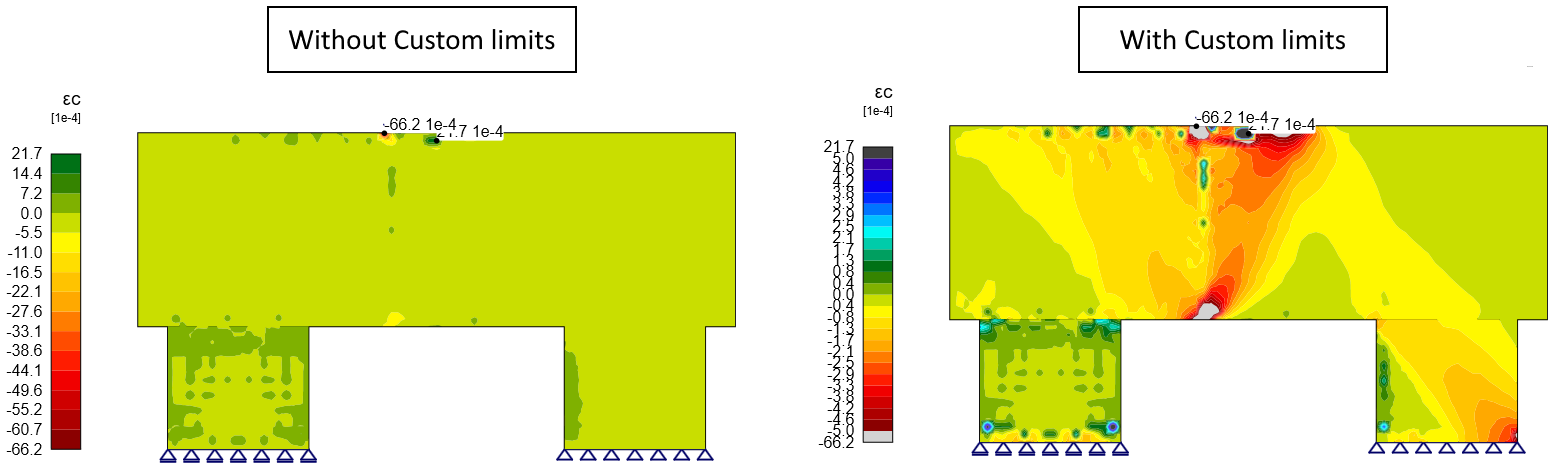

Limite personalizate pentru paleta de rezultate

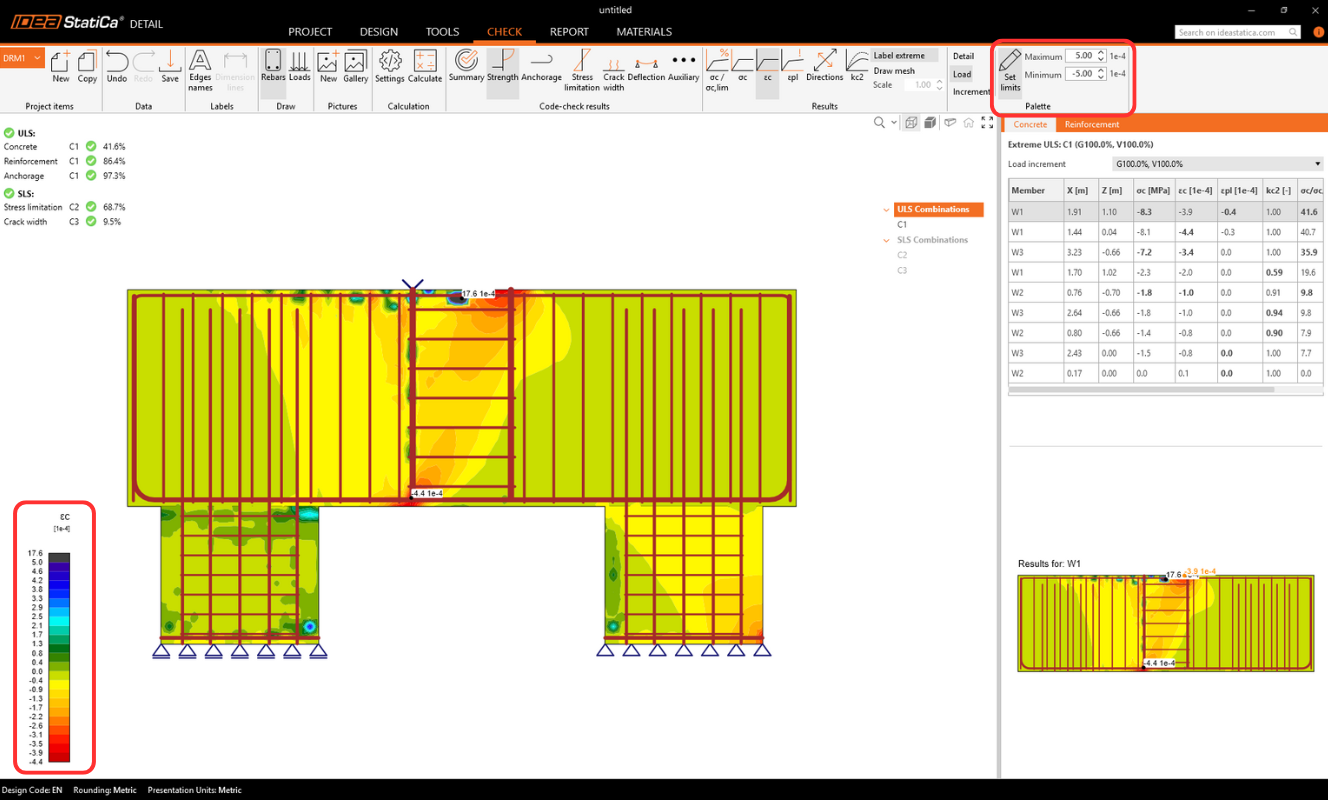

În bara principală de instrumente, este posibil să se seteze limite personalizate pentru paleta de culori utilizată la afișarea rezultatelor. Acest lucru este deosebit de util în cazurile în care apar vârfuri cu tensiuni concentrate, care altfel ar îngreuna citirea rezultatelor și vizualizarea tensiunilor în restul structurii.
Aceste setări sunt temporare (nu sunt salvate împreună cu proiectul), dar sunt salvate pentru fiecare vizualizare. Astfel, la trecerea de la un rezultat la altul și înapoi, setările dumneavoastră sunt păstrate. Mai mult, figurile pot fi salvate în galerie și apoi adăugate în raport.
Afișarea rezultatelor doar pentru armătura selectată
Pentru rezultatele de Rezistență ale armăturii (de ex., tensiune, deformație) și rezultatele de Ancoraj (de ex., tensiunea de aderență, Ftot, Flim), există opțiunea de a afișa doar armătura selectată.
Opțiunea poate fi găsită în fila principală:

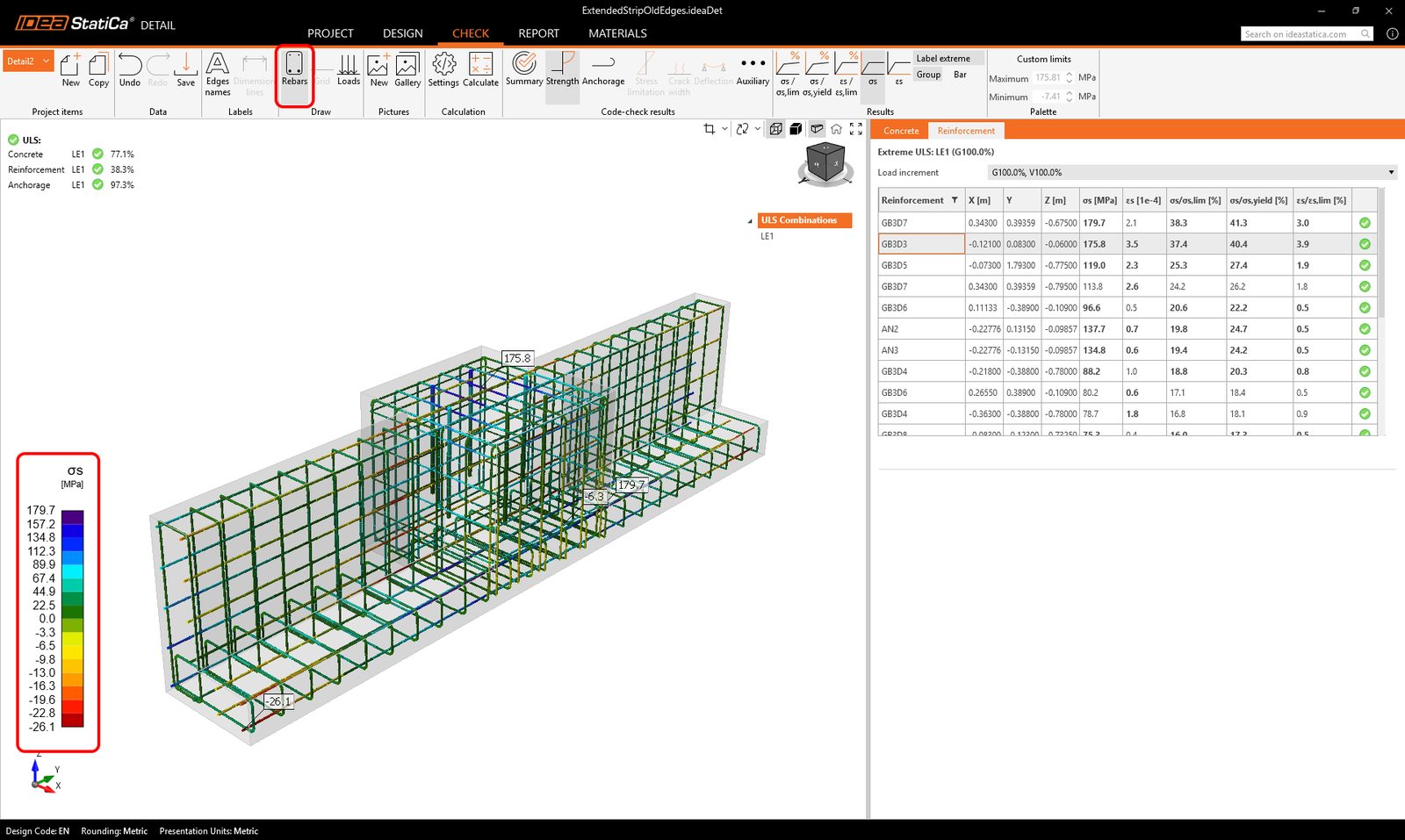

- Când Bare = ACTIVAT, graficele de rezultate se afișează pe toate grupurile de armătură (comportament implicit).

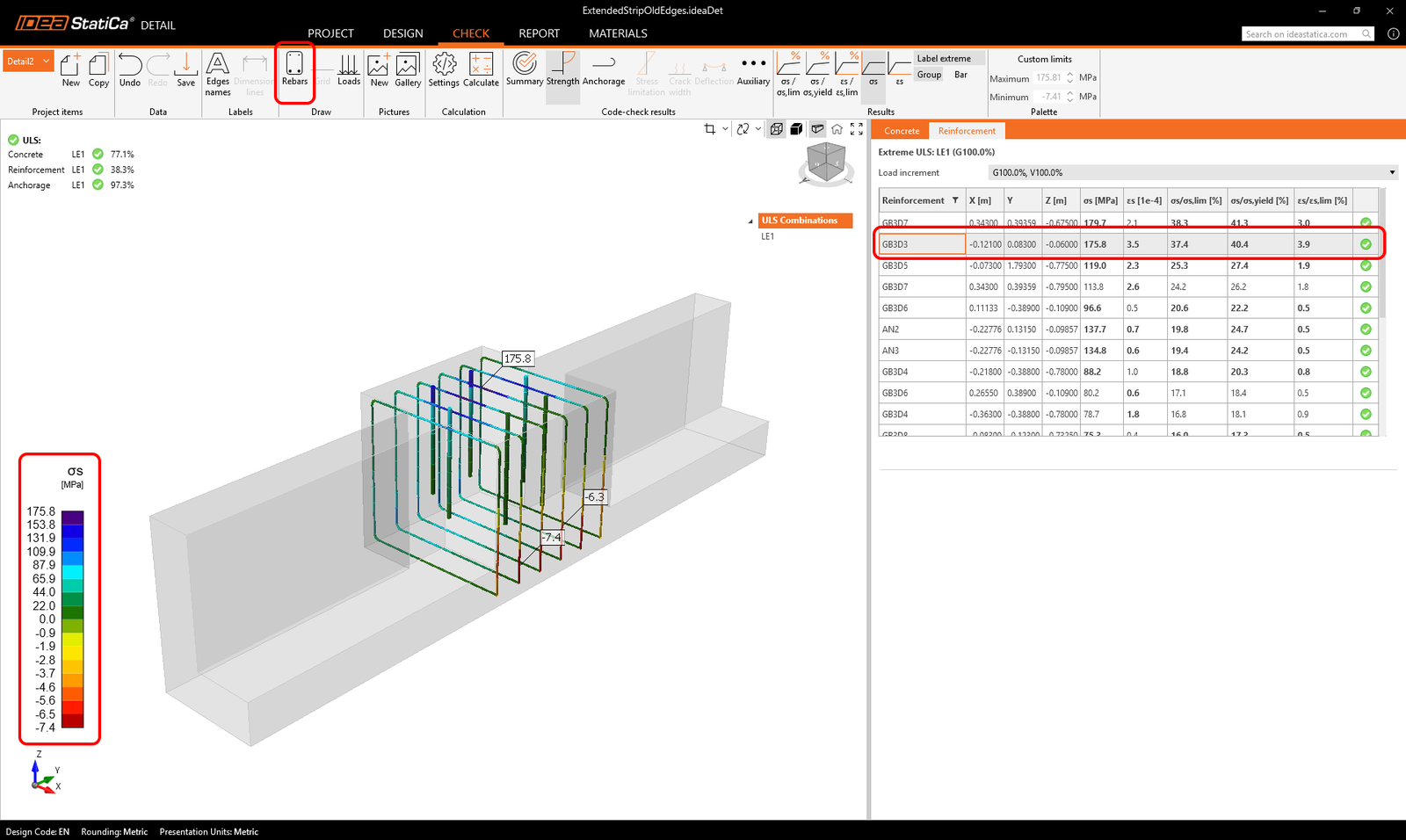

- Când Bare = DEZACTIVAT, scena afișează rezultatele doar pentru grupul de armătură selectat curent în tabelul de Rezultate (grila de proprietăți din dreapta).
Orice vizualizare filtrată poate fi salvată în Galerie ca imagine definită de utilizator și apoi inserată în raport, eliminând necesitatea editării externe.
