Clădirea Marshall

Londra | United Kingdom | Bourne Group Ltd
Acest articol este disponibil și în:
Bourne Group a fost unul dintre primii antreprenori TOP10 din Marea Britanie care a implementat IDEA StatiCa în 2016 și, de atunci, a folosit cu succes IDEA StatiCa în multe proiecte de profil mare. Unul dintre cele mai recente este Clădirea Marshall, o structură emblematică de la London School of Economics.

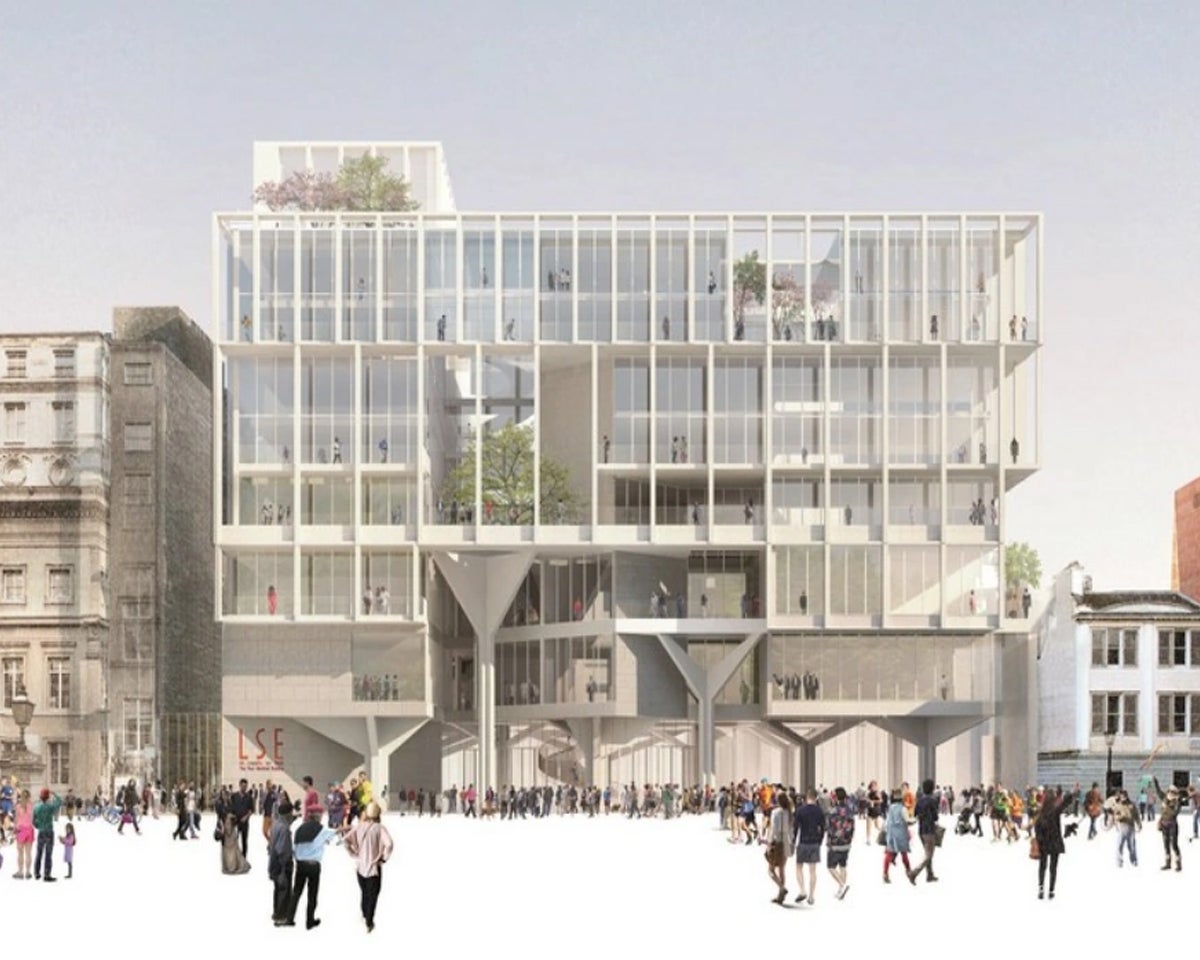

Despre Clădirea Marshall

Cu o suprafață de 18.100 m2 de spațiu, Clădirea Marshall este cel mai recent proiect din cadrul programului de reamenajare a campusului London School of Economics and Political Science (LSE). Cu antreprenorul principal Mace - compania internațională de consultanță și construcții - la conducerea lucrărilor, noua clădire emblematică va avea zece etaje superioare și două niveluri de subsol și va conține The Marshall Institute for Philanthropy and Social Entrepreneurship (Institutul Marshall pentru Filantropie și Antreprenoriat Social), fondat de Sir Thomas Hughes-Hallett și Sir Paul Marshall pentru a îmbunătăți impactul, eficacitatea și atractivitatea contribuțiilor private la interesul publicului.

Interior Perspective. Image © Grafton Architects

În general, Clădirea Marshall este o structură în cadre din beton, dar în cadrul ei există o serie de elemente integrale din oțel, care au fost introduse pentru a asigura capacitatea structurală necesară, pentru a realiza viziunea arhitecturală dorită, precum și pentru a păstra profile structurale mai subțiri.

Toată structura metalică va fi ascunsă în clădirea finalizată, deoarece va fi acoperită cu beton pentru a se integra în structurile învecinate. Cu toate acestea, două dintre cele mai vizibile elemente formate din oțel sunt două structuri asemănătoare unor copaci, care ajută la crearea de spații deschise și transferă în mod egal încărcările considerabile către fundații.

Steel connection element. Image © Bourne Group

Pentru copaci s-a folosit oțel, deoarece cele patru ramuri susțin împreună aproximativ 3.500 de tone, ceea ce nu era fezabil în beton, având în vedere zonele structurale disponibile. De asemenea, metalul a fost ales ca fiind cea mai potrivită modalitate de construcție datorită efectului de concentrare de sarcini din stâlpii din stâlpii înclinate.

Clădirea Marshall ar trebui să fie finalizată la timp pentru începutul semestrului din toamna anului 2021.

Utilizarea IDEA StatiCa

 Echipa de proiectanți de la Bourne Group a creat modele în IDEA Statica pentru a proiecta conexiunile pentru toate ramurile de metal care alcătuiesc copacii, aplicând încărcările la fiecare dintre locurile individuale de cuplare.

 Acest lucru a oferit o bună reprezentare a modului în care nodurile se comportau în condițiile încărcării complexe la care erau supuse. În plus, din cauza structurii unice a nodurilor, determinarea unei etape de fabricație care să permită accesul adecvat la toate sudurile a fost într-adevăr o provocare.

IDEA Statica a permis echipa să identifice vizual tensiunile de vârf care trec prin material și să dimensioneze individual fiecare element și sudura acestuia care alcătuiesc nodurile.

Rezultate

Utilizarea IDEA Statica pentru a efectua analiza acestor conexiuni a oferit posibilitatea de a aplica 16 combinații de încărcări separate la îmbinare, economisind timp prin calcularea automată a celor mai nefavorabile tensiuni prin noduri. Din cauza complexității geometriei unora dintre plăci, acestea au fost desenate 2D în CAD, astfel încât să poată fi importate direct în modelele IDEA StatiCa sub formă de profil cu o anumită grosime.

IDEA StatiCa allows a stress analysis to be carried out on very complex connections and the software is very easy to use. This aided our connection design for the main node connections on The Marshall Building.

More info on The Marshall Building:

ArhitectGrafton Architects
Echipa de proiectareAKT II
ConstructorBourne Steel
Diriginte de șantierMace
BeneficiarulLondon School of Economics

https://info.lse.ac.uk/staff/divisions/estates-division/lse-estate/development-projects/the-marshall-building

Mark Hill, Director asociat
Bourne Group Ltd

"IDEA StatiCa permite efectuarea unei analize a tensiunilor la conexiuni foarte complexe, iar software-ul este foarte ușor de utilizat. Acest lucru ne-a ajutat la proiectarea conexiunilor pentru conexiunile nodurilor principale ale Clădirii Marshall."

Despre autor:

Mark Hill lucrează pentru The Bourne Group de 13 ani, unde a intrat direct de la universitate, în cadrul programului de formare al absolvenților Bourne. În prezent, este director asociat al departamentului Bourne Engineering și gestionează proiectarea structurală pentru diverse proiecte.
