Detalhe: Refinamento de malha em torno de aberturas e acima dos apoios

Este artigo também está disponível em

Traduzido por IA do inglês

Tornar o trabalho dos engenheiros estruturais o mais fácil e eficiente possível é fundamental. Realizar a verificação normativa de estruturas de forma rápida e segura é um dos seus principais objetivos. Ao trabalhar na nova versão, concentrámo-nos na malha para tornar o cálculo mais rápido e os resultados mais precisos do que nunca.

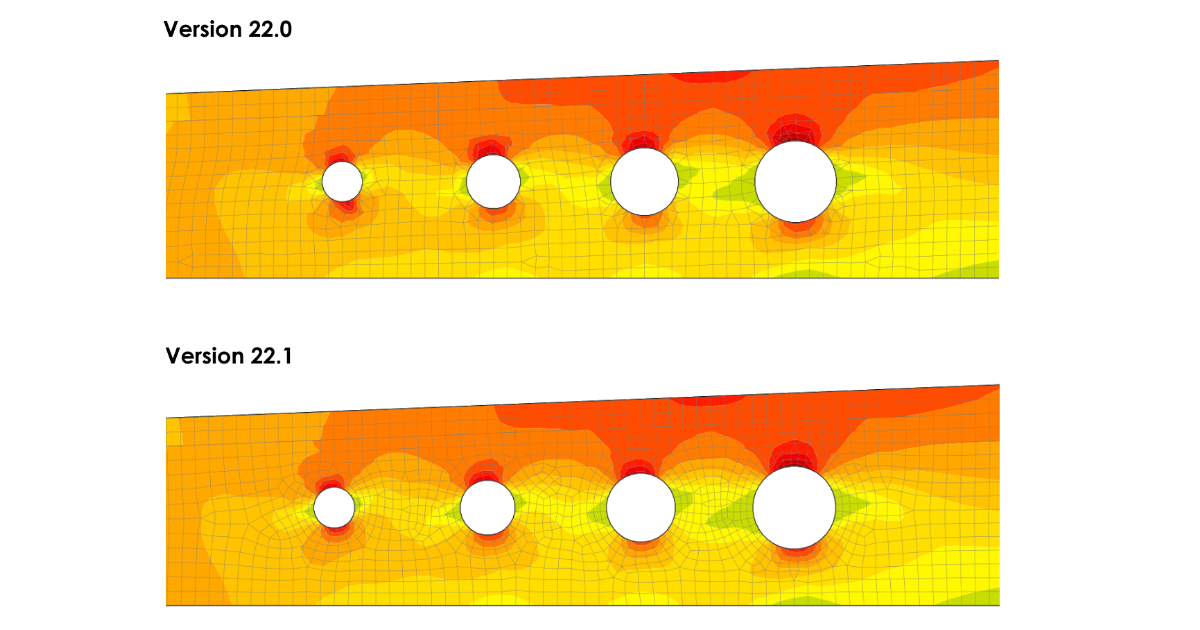

Qualidade de malha melhorada em torno de aberturas

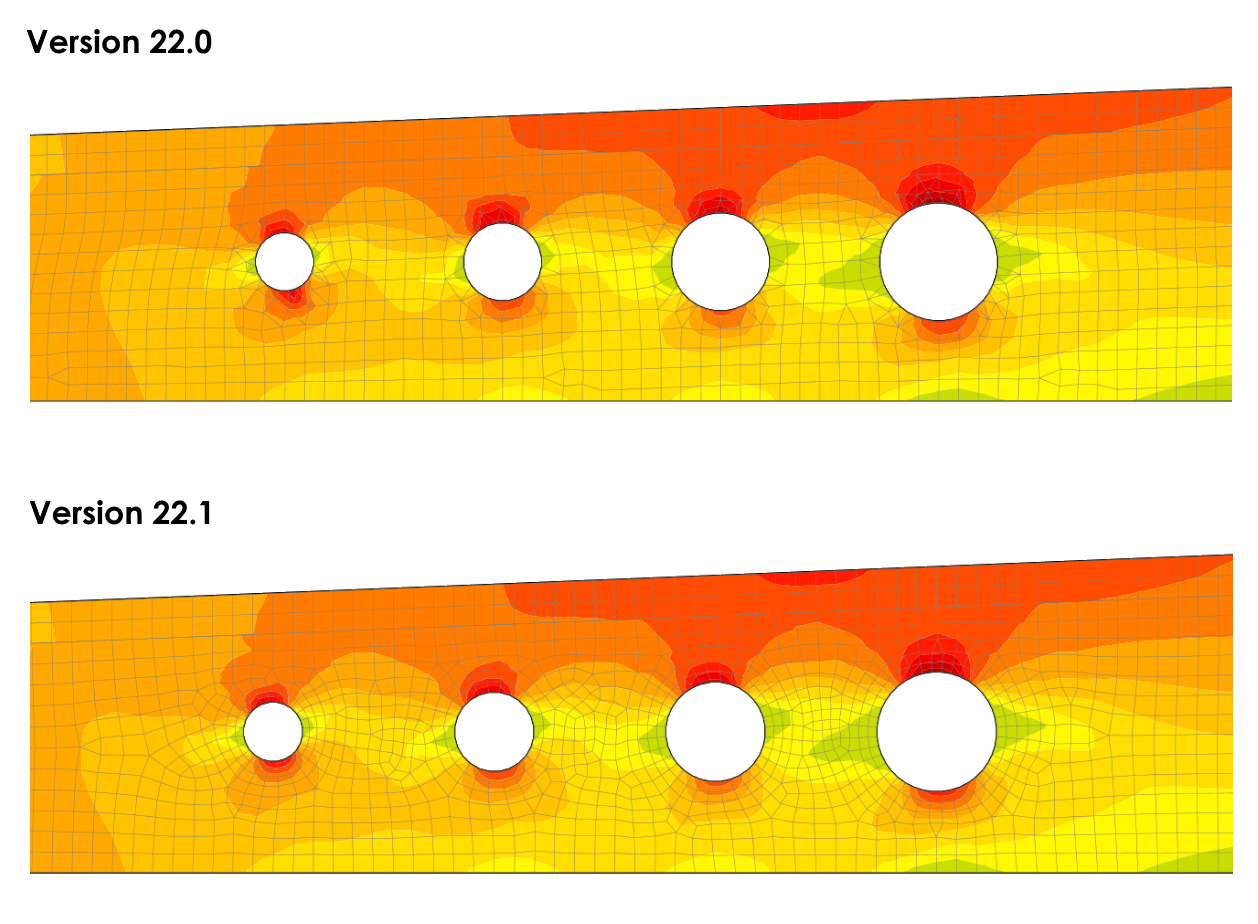

A definição da malha é muito importante e representa aproximadamente 10 % da análise global. O software cria-a automaticamente. A nova implementação da malha conduz à redução dos elementos finitos triangulares em torno de aberturas circulares, obtendo-se assim uma maior qualidade de malha e elementos finitos refinados na área envolvente. E porque por vezes é necessário criar um modelo de uma estrutura de grandes dimensões com aberturas pequenas, a nova malha é automaticamente refinada em torno das aberturas, tornando os elementos finitos maiores no restante modelo. Assim, a análise é mais rápida e mais estável do que nas versões anteriores.

Qualidade de malha melhorada acima dos apoios

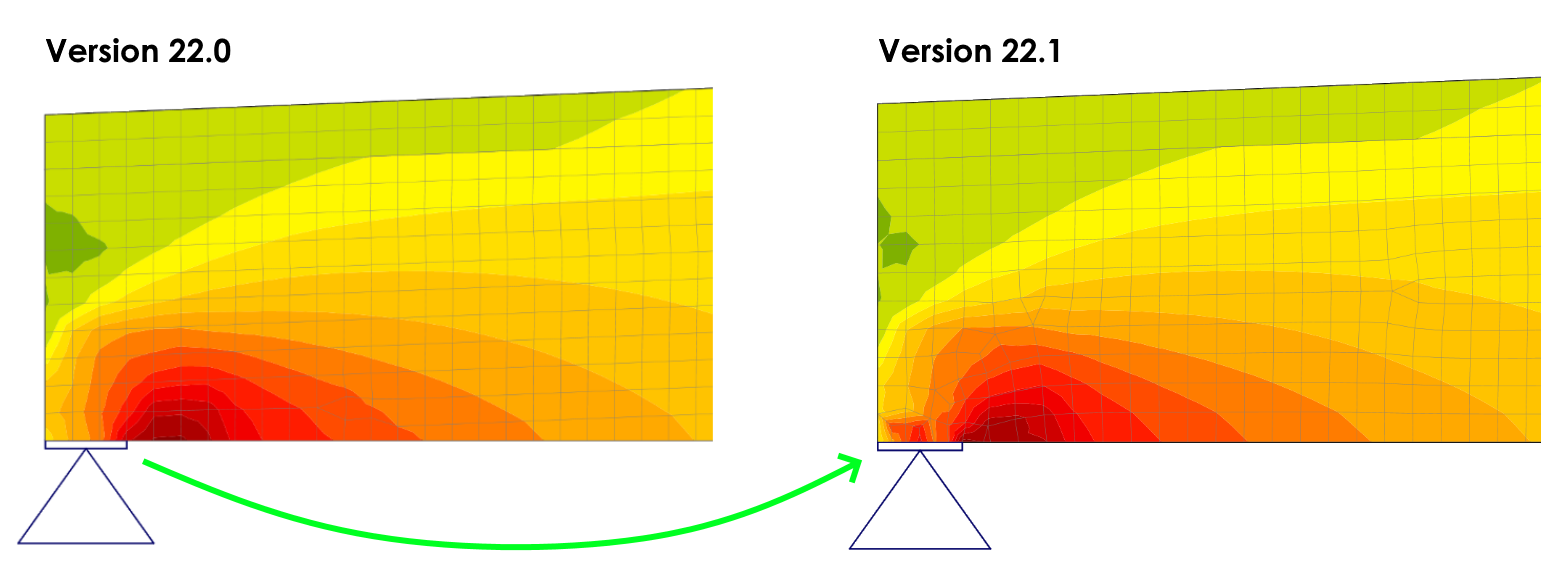

Outra parte da região de descontinuidade afetada pelo refinamento avançado da malha é a área acima do apoio. Na versão 22.1, uma nova condição de um mínimo de quatro elementos finitos acima do apoio conduz a uma melhor definição do estado de tensão, proporcionando assim resultados ainda mais precisos com limitação de imprecisões na verificação da resistência e no cálculo das reações.
