Dados do projeto
- Localização - "Gare Thiers-Est" (Estação ferroviária Thiers Este) em Nice
- Arquiteto - Studio Libeskind em colaboração com Fevrier Carre Architectes e o arquiteto paisagista Jean Mus
- Cliente - Compagnie de Phalsbourg
- Projeto estrutural - CE-N Civil Engineering Network

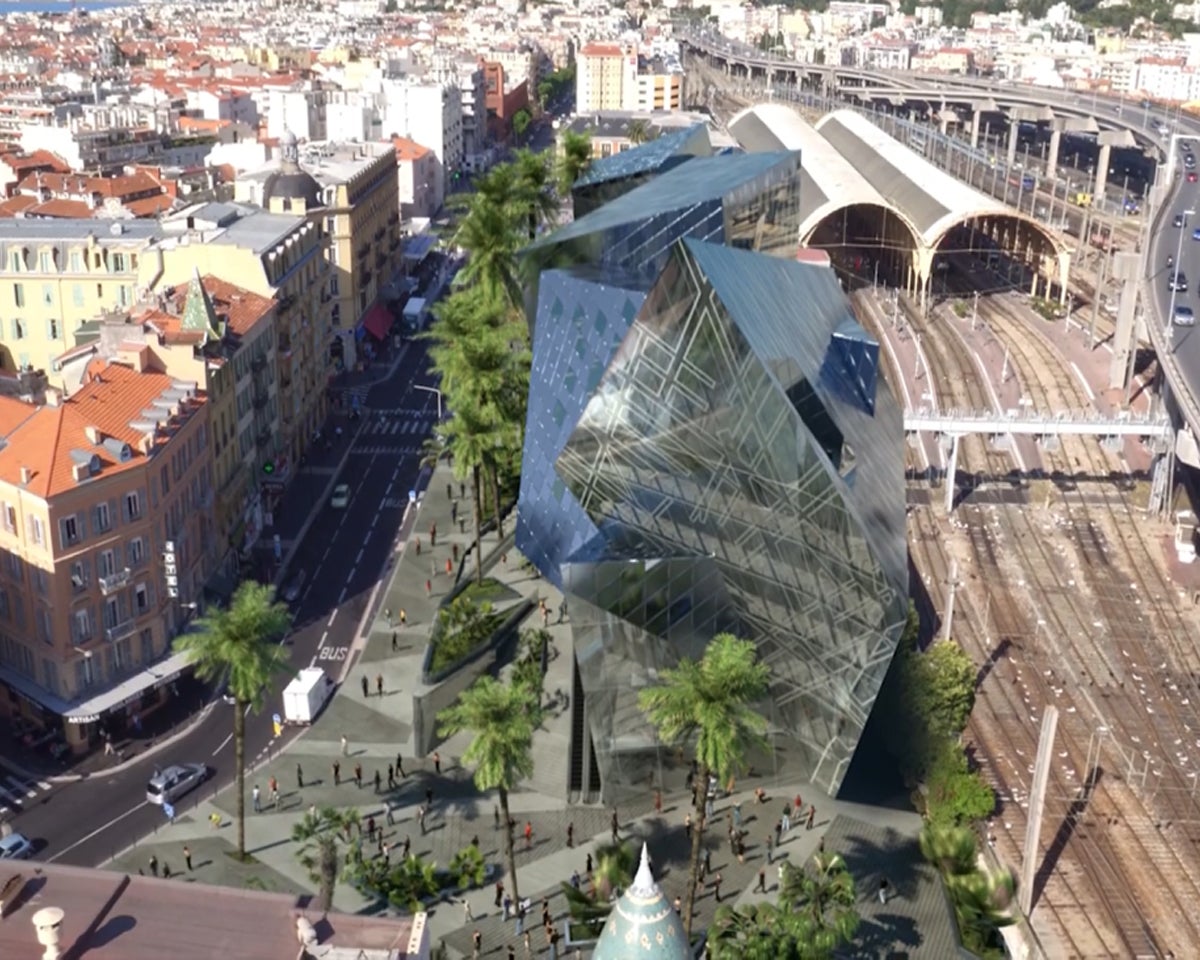

O Studio Libeskind, em colaboração com a Fevrier Carre Architectes e o arquiteto paisagista Jean Mus, foi selecionado para projetar a "Gare Thiers-Est" (Estação Thiers Este) na sequência de um concurso internacional promovido pela cidade de Nice. O projeto faz parte de uma requalificação urbana abrangente da estação principal de Thiers e inclui o projeto de 20 000 metros quadrados de espaço comercial de alto nível.
- O projeto está dividido em dois blocos.
- O Bloco Oeste está isolado da estação SNCF por caixas de mola.
- O Bloco Este está isolado por uma junta de dilatação.
- As estruturas de aço são contraventadas (maioritariamente) por núcleos de betão armado.

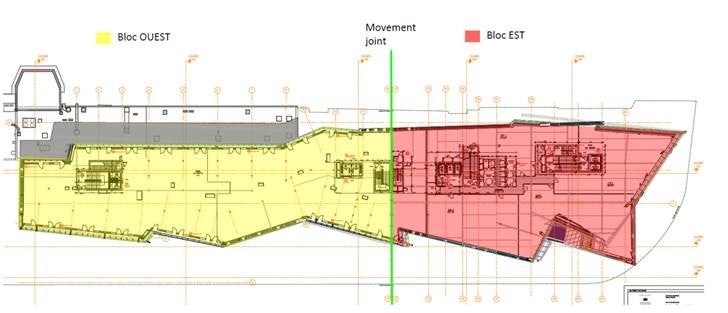

O projeto prevê a realização de uma estrutura metálica e uma cave dividida em 2 blocos por uma junta de movimento, conforme ilustrado acima. O bloco designado "Bloco Hotel" ou "Bloco Oeste" é o que se encontra do lado da estação SNCF. O outro bloco é designado "Bloco Este".
CE-N Civil Engineering Network
A análise e o planeamento estrutural foram realizados pelo gabinete CE-N Civil Engineering Network, cujo proprietário é o Dipl.-Ing. Harri Siebert. A CE-N oferece serviços integrados em todas as áreas da engenharia civil. Com mais de 20 anos de experiência e cerca de 100 colaboradores ativos em todo o mundo. A sede encontra-se em Bochum, com outras localizações em França, Hungria, Índia, África do Sul e México.
Dipl.-Ing. Harri Siebert
O desafio
A característica especial deste projeto foi que a estrutura de barras e as ligações de aço estrutural eram excecionalmente complexas. Praticamente cada ligação de estrutura metálica teve de ser projetada individualmente. A funcionalidade BIM entre o Tekla Structures e o IDEA StatiCa foi particularmente útil na realização do projeto. As ligações de aço estrutural foram projetadas no Tekla Structures e posteriormente transferidas para o IDEA StatiCa para verificação normativa.

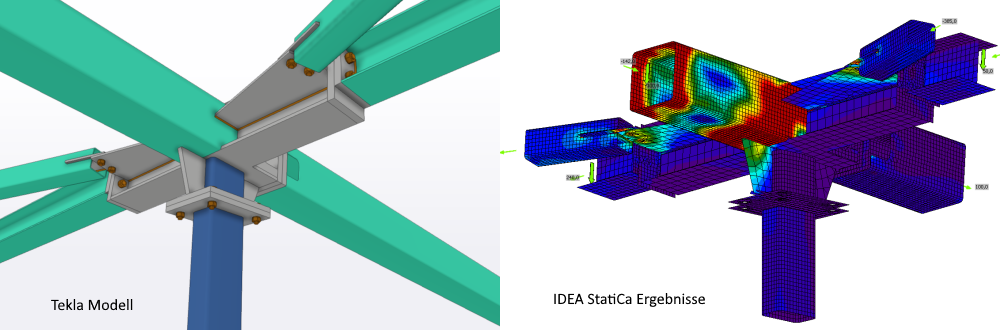

Exemplos de ligações de aço estrutural no projeto

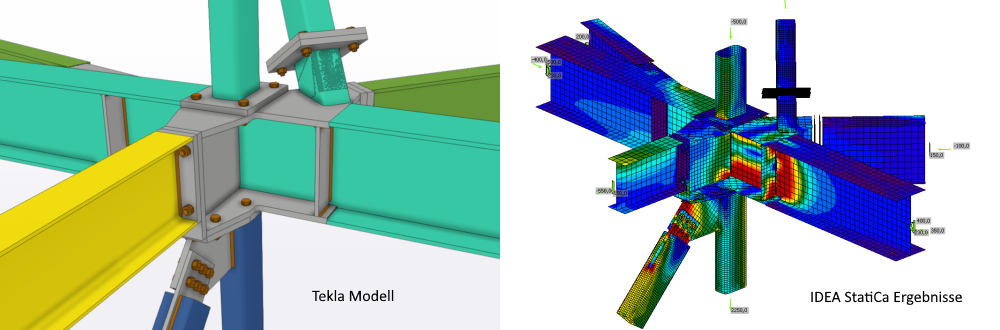

Exemplo 1

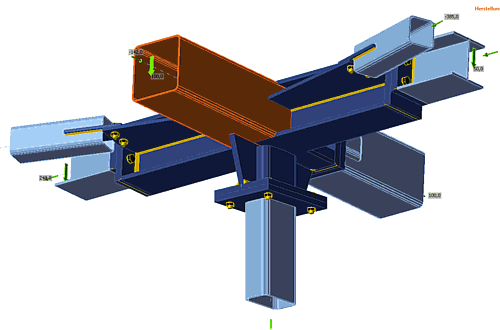

Exemplo 2

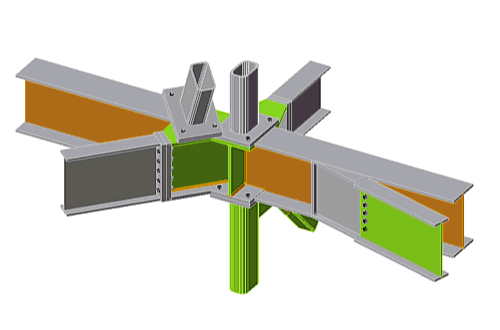

Vídeo do Exemplo 3
