Różnice w wymiarach spoin między normami EC i AISC (CISC)

Ten artykuł jest również dostępny w

Przetłumaczono przez AI z języka angielskiego

Istnieje różnica w definicjach wymiarów spoin podczas operacji spawania przy projektowaniu zgodnie z normami EC lub AISC (CISC). Należy o tym pamiętać podczas tworzenia modelu złącza w IDEA StatiCa.

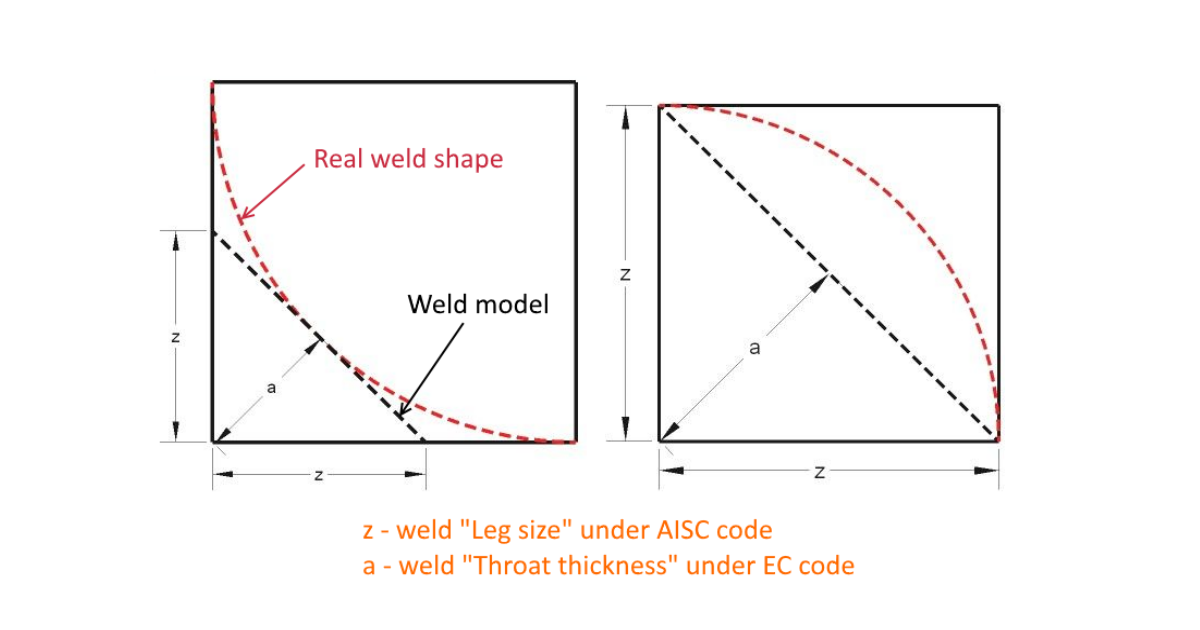

Według EN, wymiar spoiny jest definiowany jako parametr a, który jest grubością gardła spoiny.

Według AISC (CISC), wymiar spoiny jest definiowany jako parametr z, który jest długością ramienia spoiny.

Można łatwo obliczyć a z z i odwrotnie, korzystając z twierdzenia Pitagorasa.
