Spełnienie wymagań konstruowania jest niezbędne dla prawidłowego i bezpiecznego projektowania.
Sprawdzenia konstruowania dla śrub i spoin w aplikacji IDEA StatiCa Connection zostały rozszerzone o nowe reguły zgodne z Eurokodem.
Zaimplementowane reguły zakresu stosowania:
Śruby według EN 1993-1-8 i EN 1993-1-3
- Minimalna grubość blachy
- Sprawdzenie ciągliwości
Spoiny według EN 1993-1-8
- Minimalna grubość blachy
- Minimalna grubość gardła spoin pachwinowych
- Sprawdzenie ciągliwości

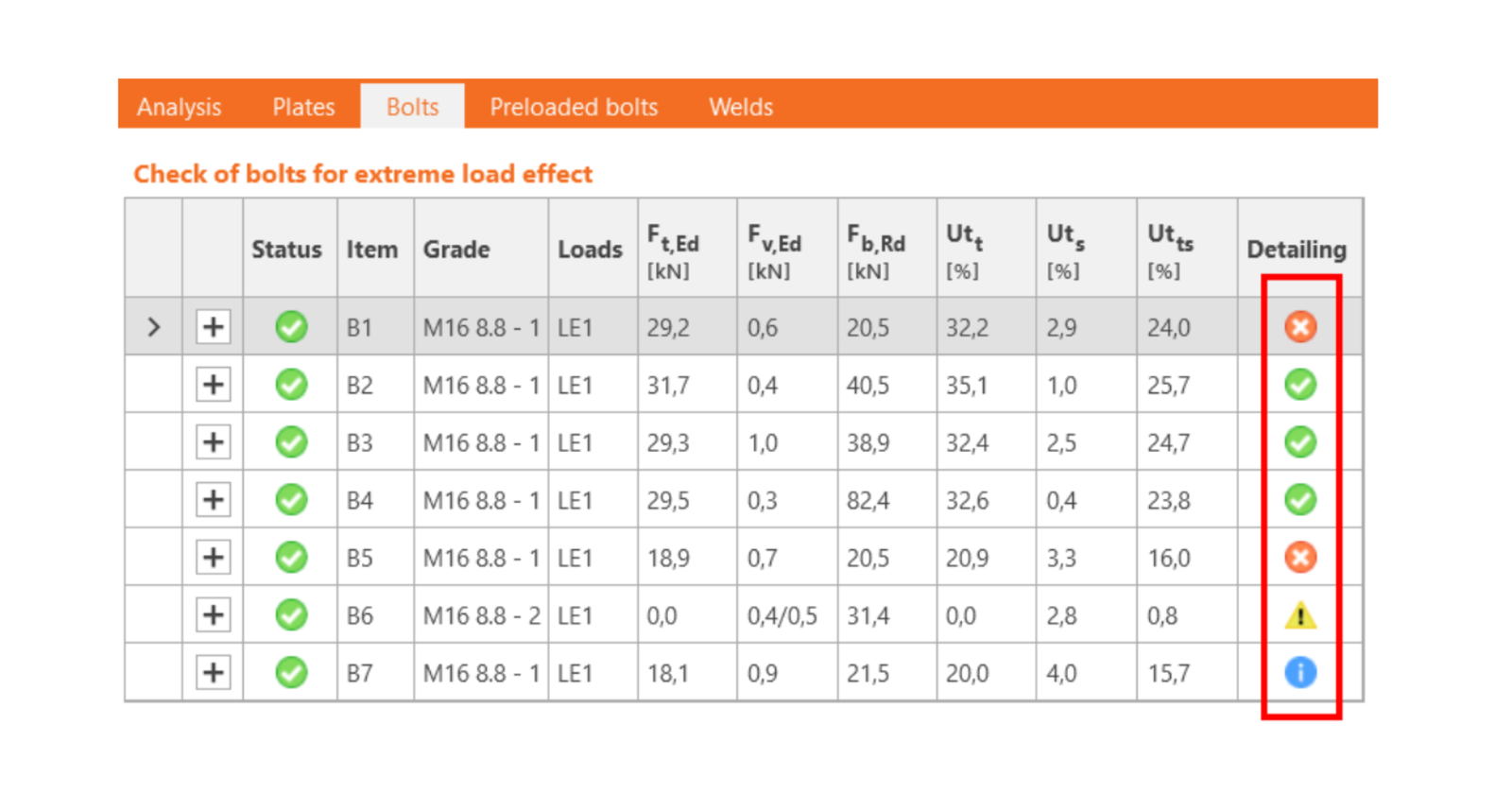

Aplikacja rozróżnia cztery typy komunikatów konstruowania:
- OK - reprezentowany przez zielony przycisk z symbolem zatwierdzenia
Oznacza to, że model spełnia wszystkie wymagania normy, a połączenie jest zaprojektowane bezpiecznie.

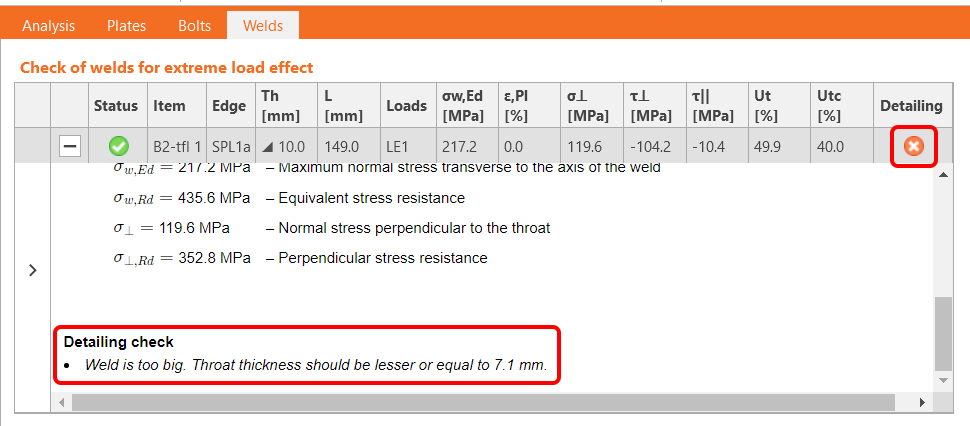

- Błąd - reprezentowany przez czerwoną ikonę krzyżyka
Błąd informuje o poważnej niezgodności z wymaganiami normy i wymaga zwrócenia uwagi na projekt odpowiedniego elementu.

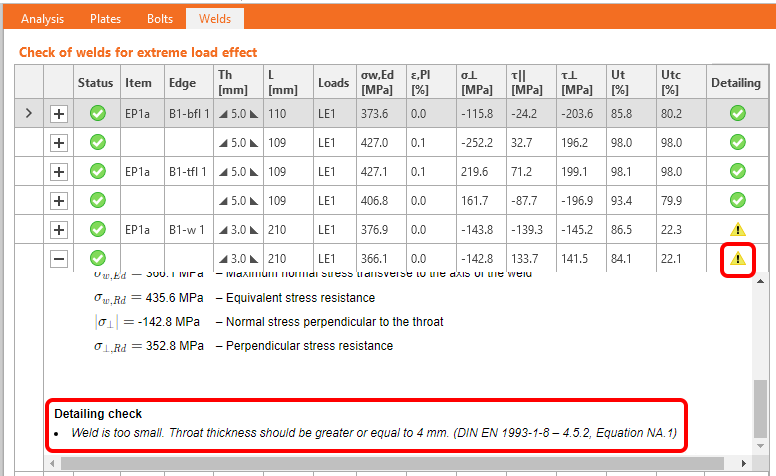

- Ostrzeżenie - reprezentowane przez żółty trójkąt z ikoną wykrzyknika
Komunikat ostrzeżenia zawiera zalecenia, np. oparte na praktycznym doświadczeniu. Zaleca się zwrócenie uwagi na projekt, choć nie jest to bezwzględnie konieczne.

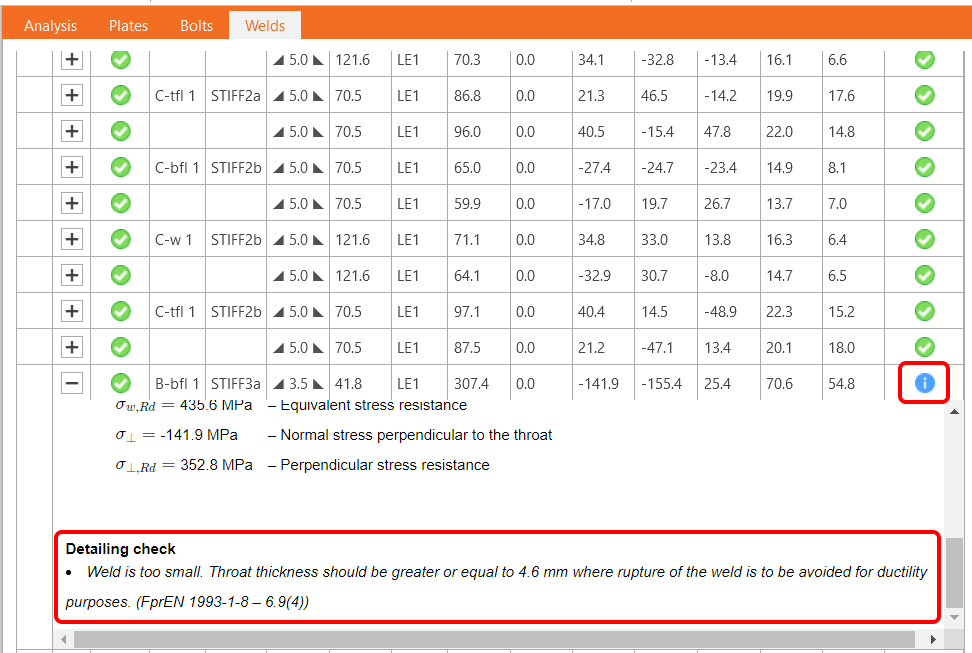

- Informacja - reprezentowana przez niebieską ikonę informacji
Komunikat informacyjny ma charakter informacyjny dotyczący rzadziej sprawdzanych kwestii, np. ciągliwości.
Poszczególne komunikaty można zobaczyć szczegółowo w odpowiednich tabelach sprawdzeń pod wzorami w sekcji Sprawdzenie lub w raporcie.
Jeśli dla jednej pozycji istnieje więcej niż jeden komunikat konstruowania różnego typu, wynikowy status komunikatów danej pozycji jest określany przez komunikat o najwyższym priorytecie.
Komunikat „Błąd" ma najwyższy priorytet, komunikat „Informacja" ma najniższy.
Teoria, w tym wszystkie odpowiednie wzory dla wyżej wymienionych sprawdzeń, jest opisana w części dotyczącej podstaw teoretycznych - Sprawdzenie elementów połączenia stalowego (EN).
Dostępne w wersjach IDEA StatiCa Steel i IDEA StatiCa Complete.
