Wersja 20.1 wprowadza nową aplikację do projektowania konstrukcji betonowych – Concrete Member BETA. Modeluj, zbrój i wykonuj sprawdzenie normowe krytycznego elementu betonowego w ciągu kilku minut.
Geometria

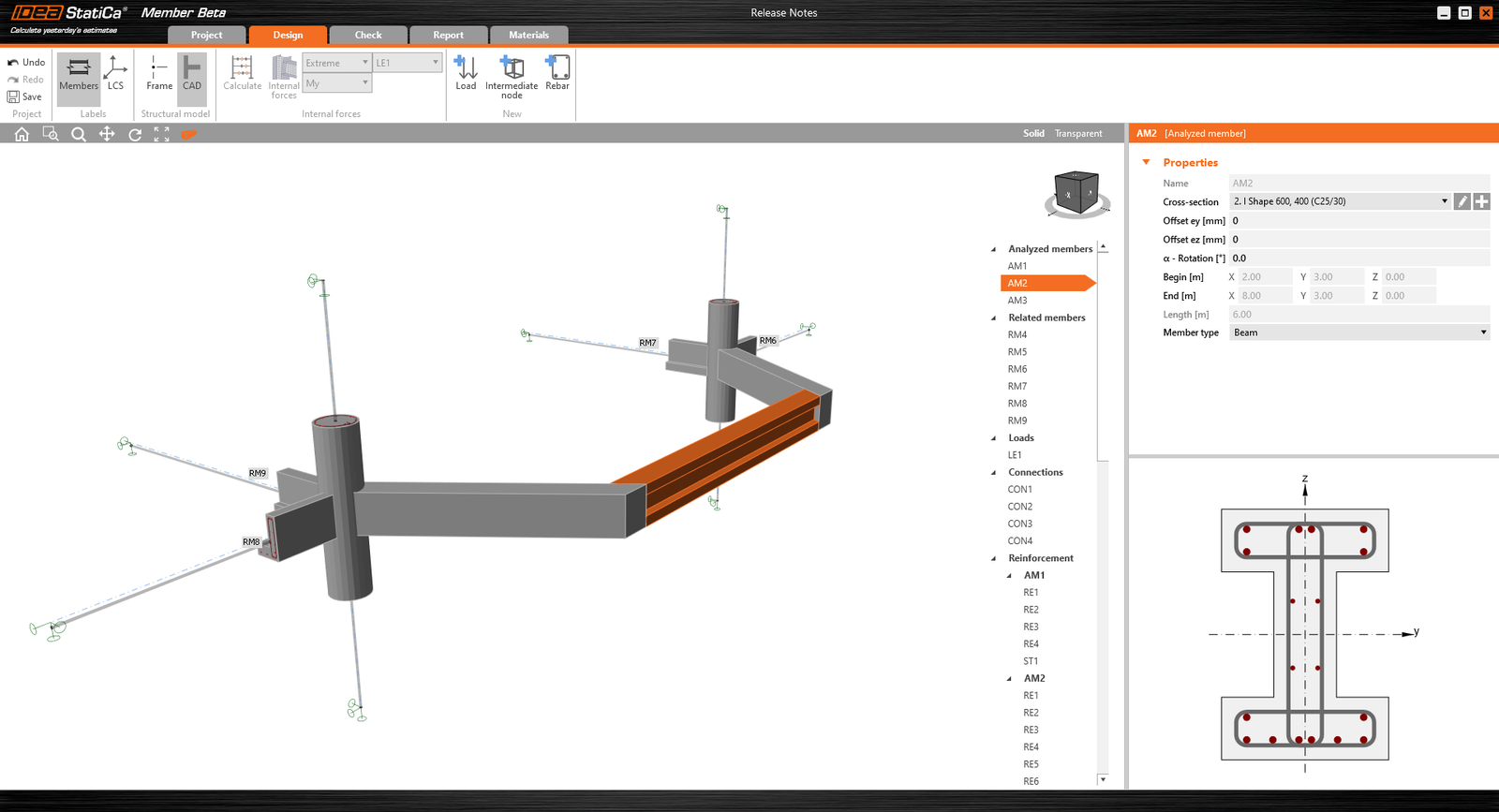

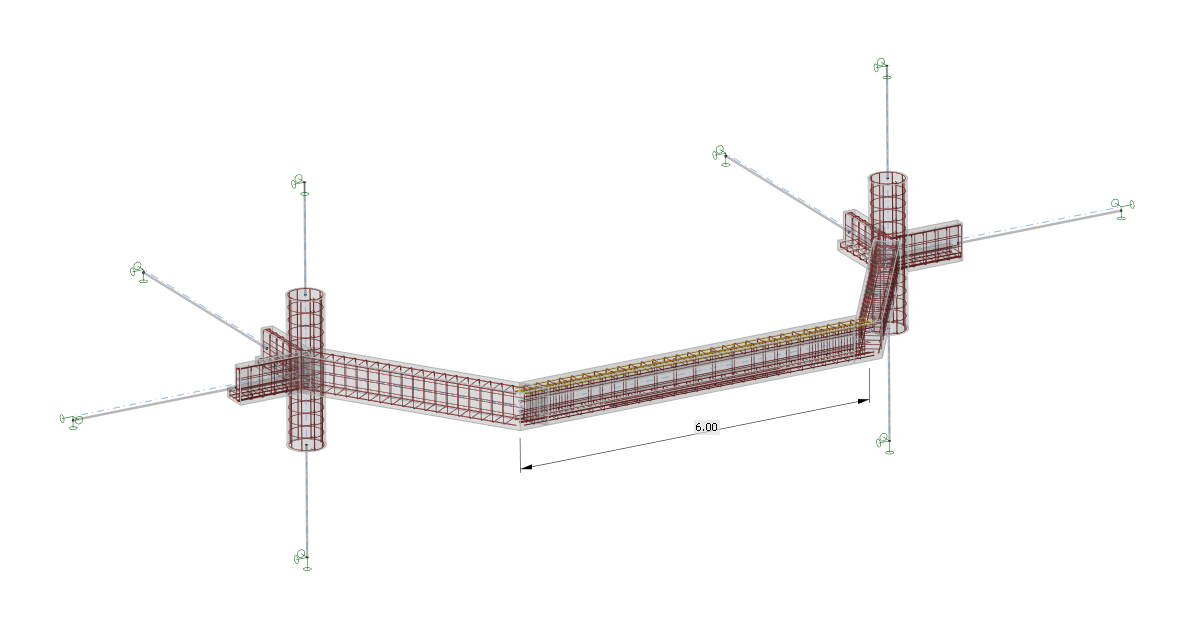

Dzięki nowej aplikacji użytkownik może łatwo projektować i oceniać przestrzenne żelbetowe konstrukcje składające się z elementów 1-D, belek i słupów. W przyszłości możliwa będzie analiza przestrzennych elementów konstrukcyjnych 3-D o dowolnej topologii.
Obciążenie

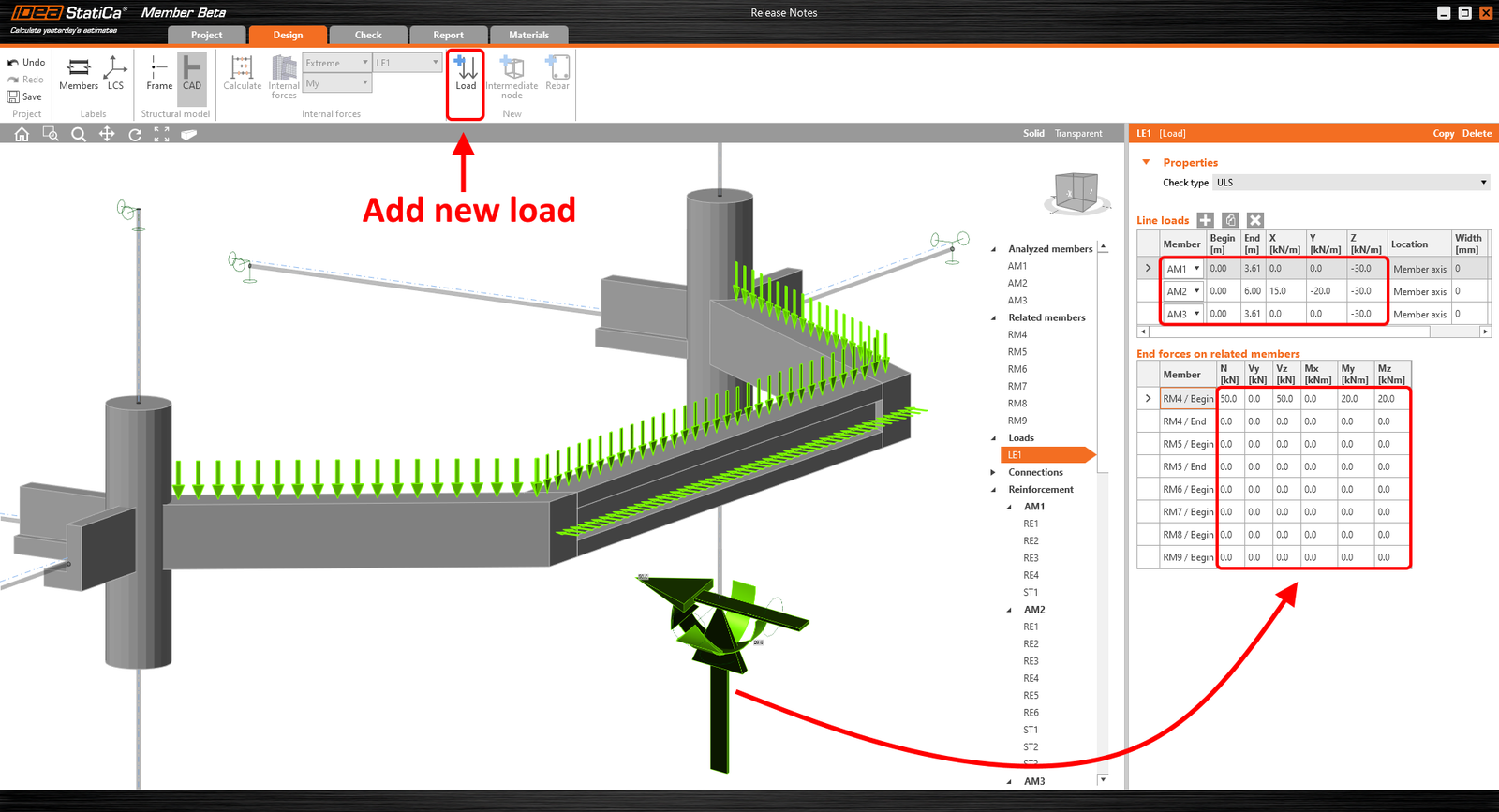

Obciążenie może być przyłożone w kierunku dowolnej osi elementu za pomocą obciążenia liniowego. Końce powiązanych elementów mogą być poddane siłom skupionym (i momentom) reprezentującym siły węzłowe uzyskane z analizy globalnej.
Zbrojenie

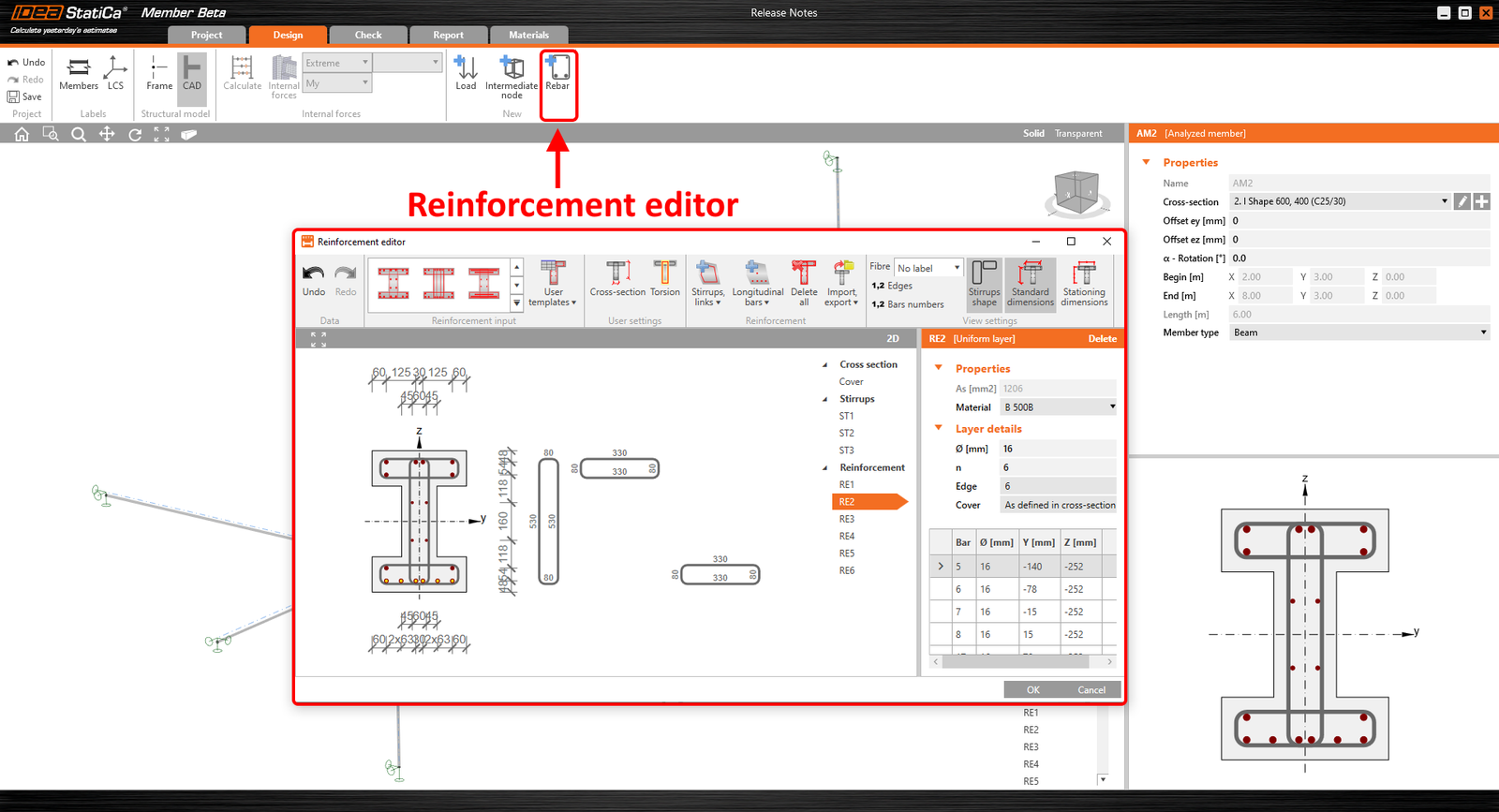

Korzystając z dobrze znanych okien dialogowych, użytkownik może projektować zbrojenie podłużne i strzemiona w każdym elemencie. Predefiniowane szablony mogą przyspieszyć cały proces projektowania zbrojenia. Każda grupa zbrojenia podłużnego, jak również strzemiona, może być łatwo edytowana w oknie właściwości.

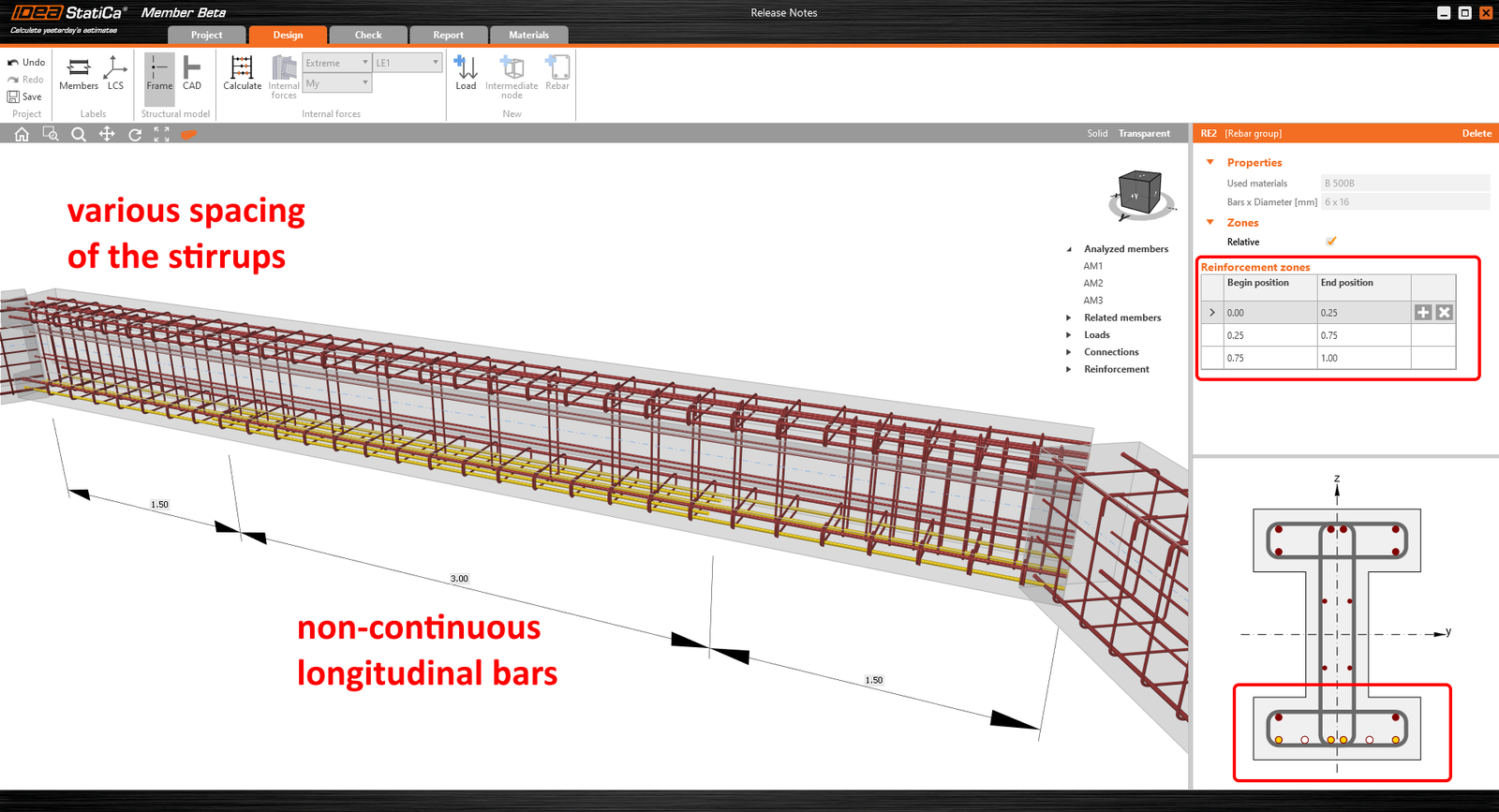

Można zdefiniować kilka stref zbrojenia wzdłuż długości elementu i stworzyć skomplikowany układ zbrojenia obejmujący różne rozstawy strzemion oraz długości prętów zbrojenia podłużnego.
Analiza
Dla jednego modelu konstrukcyjnego dostępnych będzie kilka różnych typów analiz. Obecnie można przeprowadzić tylko analizę liniową, jednak inne typy analiz zostaną zaimplementowane w kolejnych wersjach.

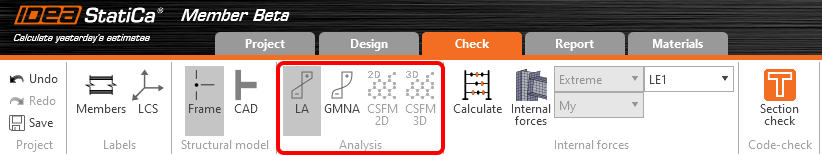

Do analizy elementów betonowych dostępne będą cztery typy analiz. Obecnie w Concrete Member Beta można uruchomić analizę liniową, a pozostałe trzy typy analiz są w trakcie opracowywania lub na etapie końcowego dostrajania.

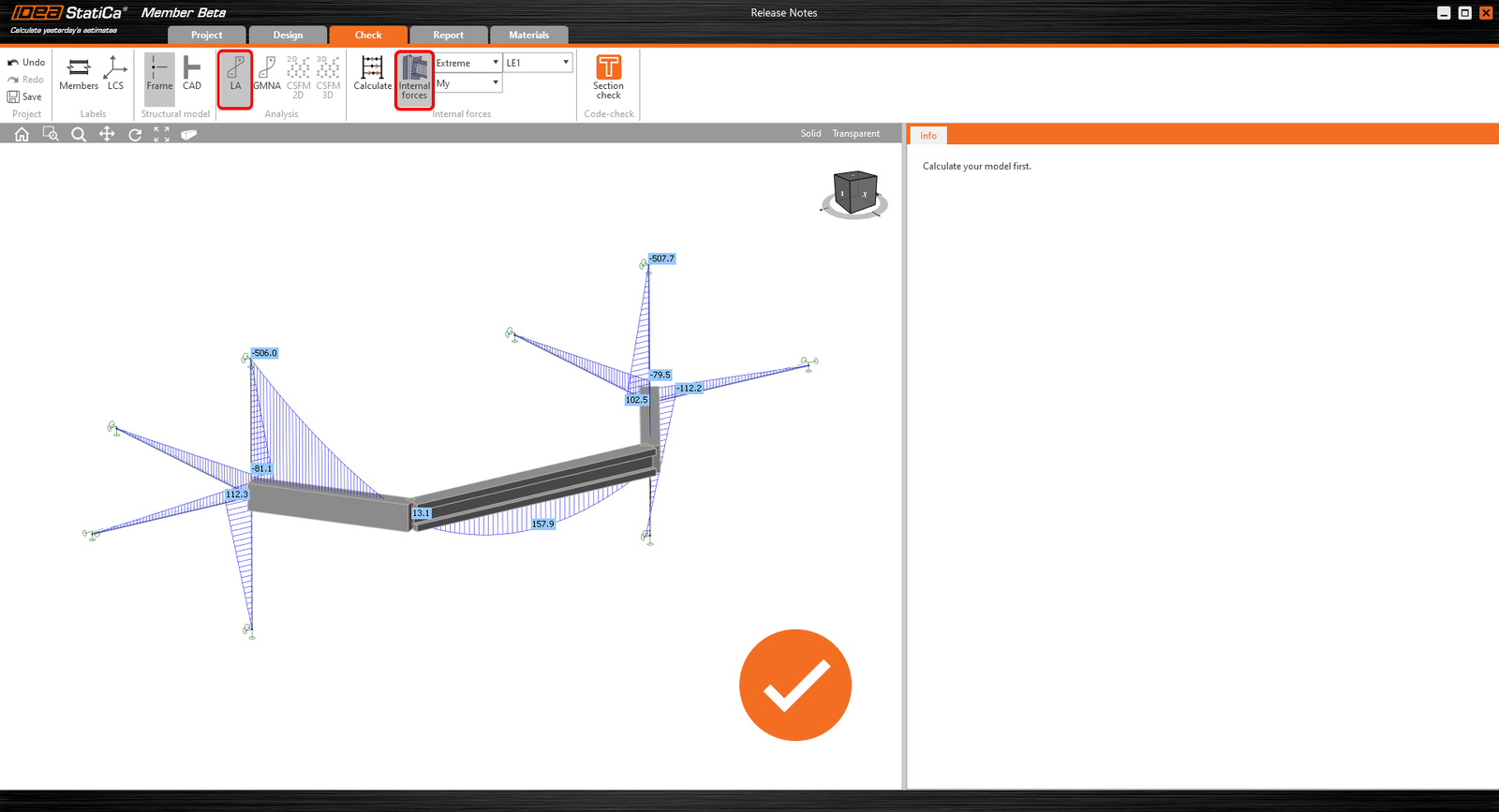

- Analiza liniowa (LA): zaimplementowana w Concrete Member Beta

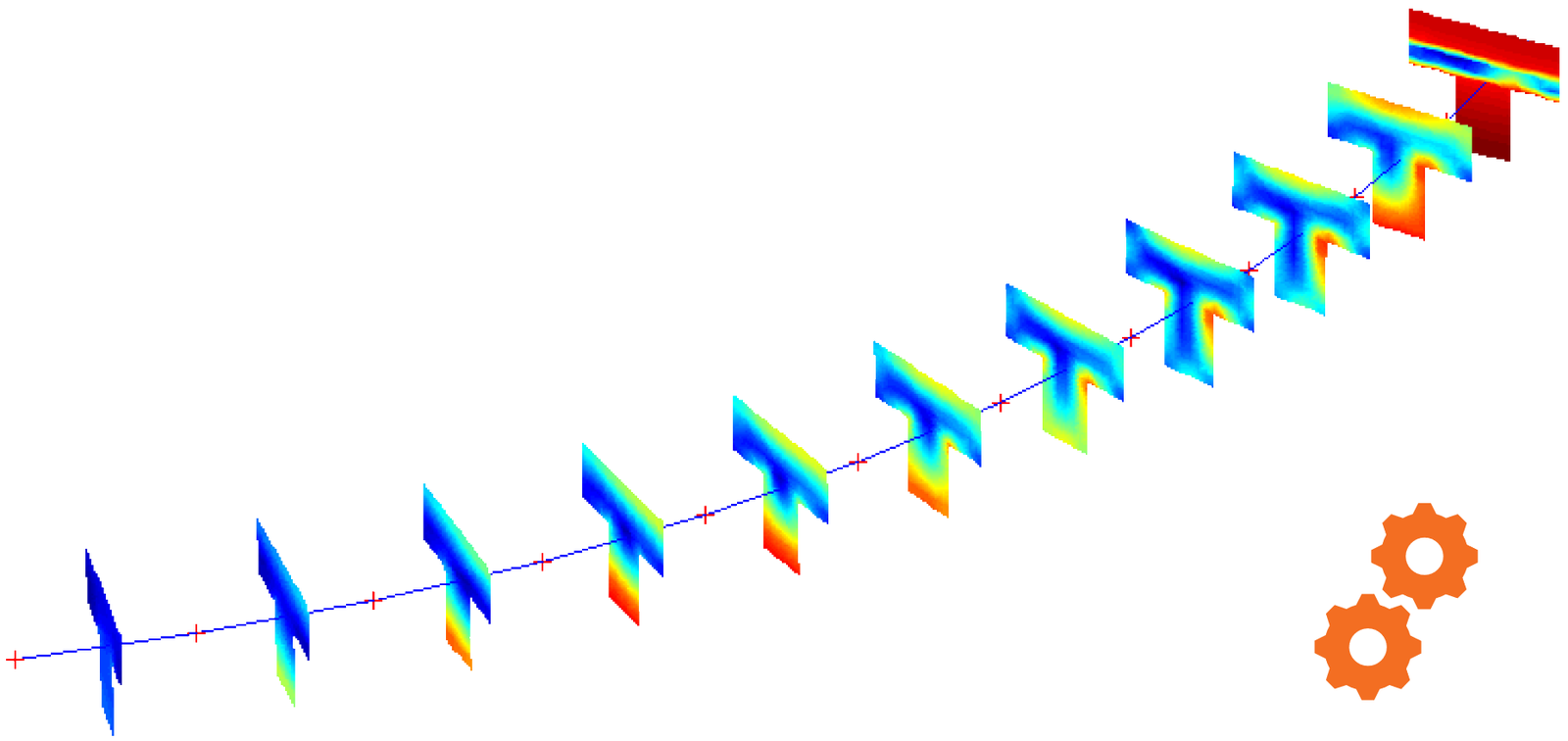

- Geometrycznie i materiałowo nieliniowa analiza z uwzględnieniem analizy termicznej (GMNA): w trakcie opracowywania

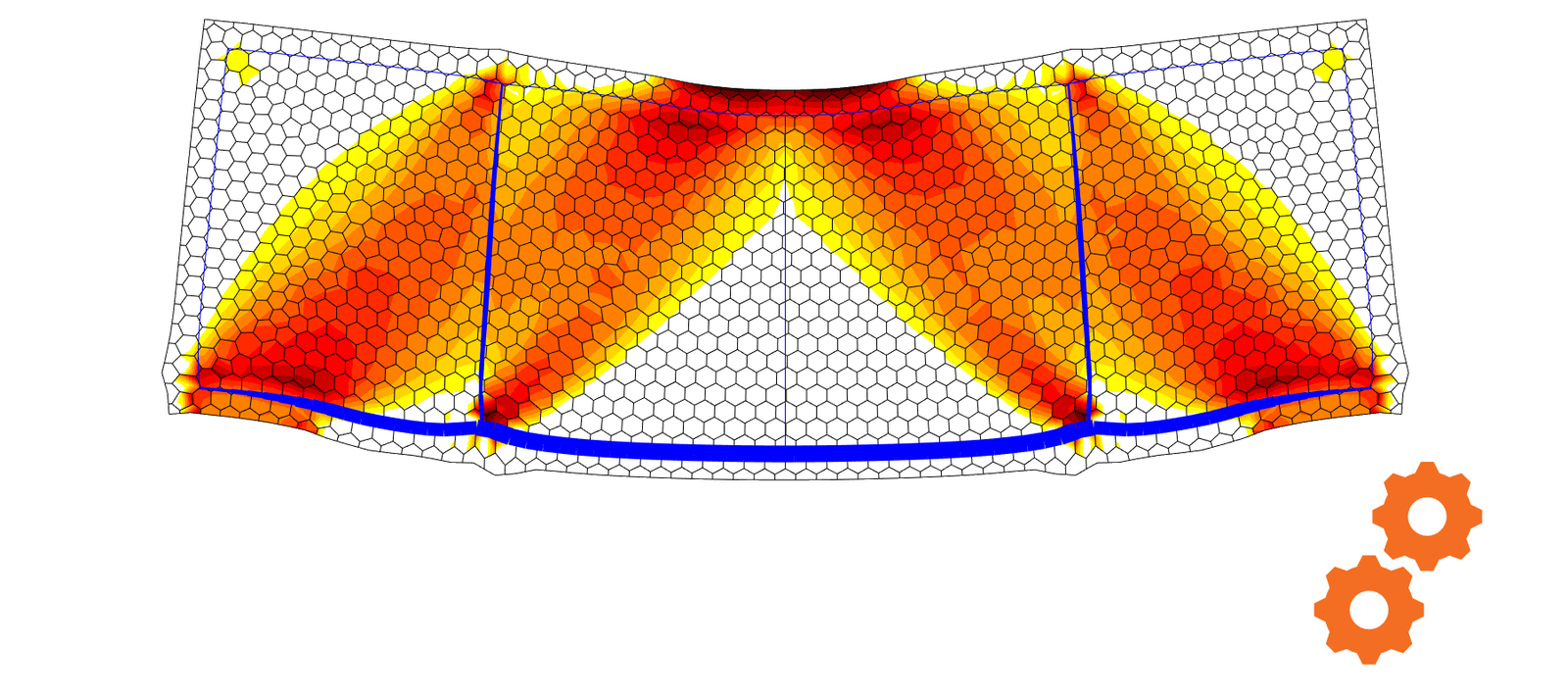

- Compatible stress field method 2D (CSFM 2D): opracowana/udoskonalana (CSFM jest dostępna w IDEA StatiCa Detail)

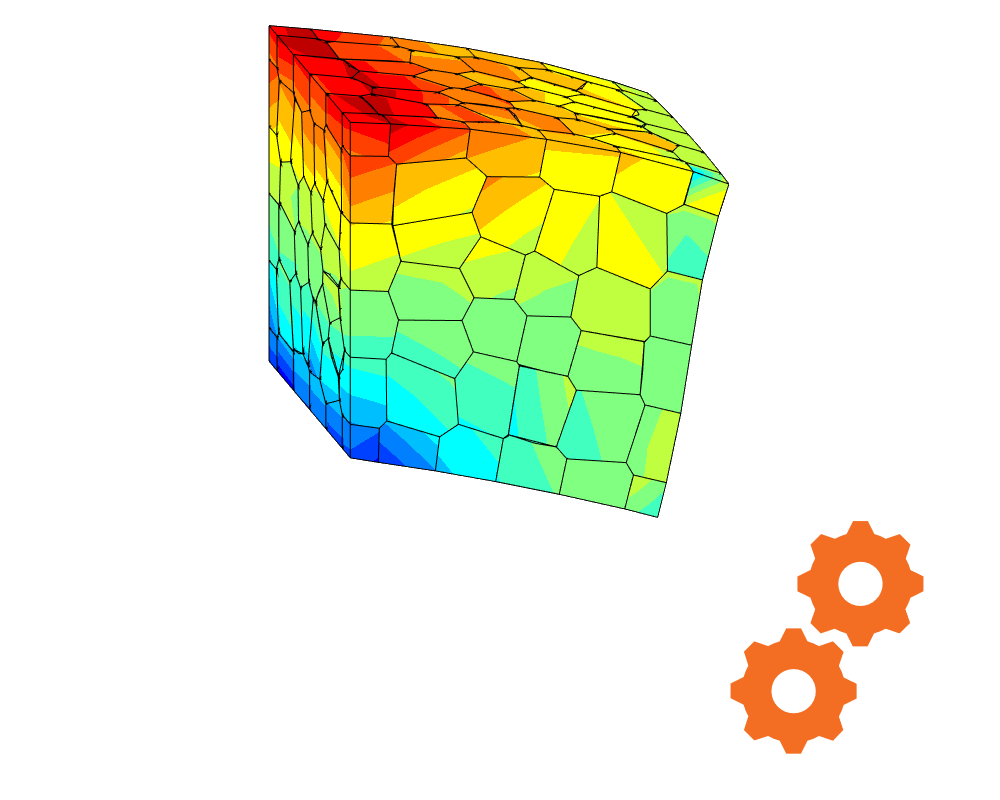

- Compatible stress field method 3D (CSFM 3D): w trakcie opracowywania
Sprawdzenie przekroju

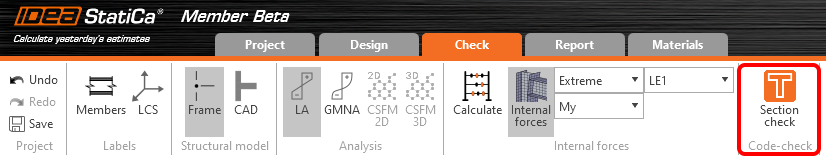

Po analizie liniowej użytkownik może przeprowadzić szczegółowe sprawdzenie przekroju za pomocą aplikacji RCS, która automatycznie wybiera najbardziej wytężone przekroje analizowanych elementów i dokonuje ich oceny.
Dostępne w edycji Expert i Enhanced .
