Voortman Steel Group jest jednym z wiodących producentów maszyn do przygotowania, przetwarzania i produkcji konstrukcji stalowych, detali i połączeń.
Wdrożenie IDEA StatiCa Connection do ich procesów roboczych zmniejsza zużycie i obsługę materiału oraz koszty spawania w porównaniu do wcześniej stosowanego podejścia. Szło to w parze z uproszczeniem i przyspieszeniem procesu produkcji.
Thijs Oerbekke, Uprawniony Inżynier Konstruktor / Inżynier ds. Spawalnictwa i Jakości, Voortman Steel Construction

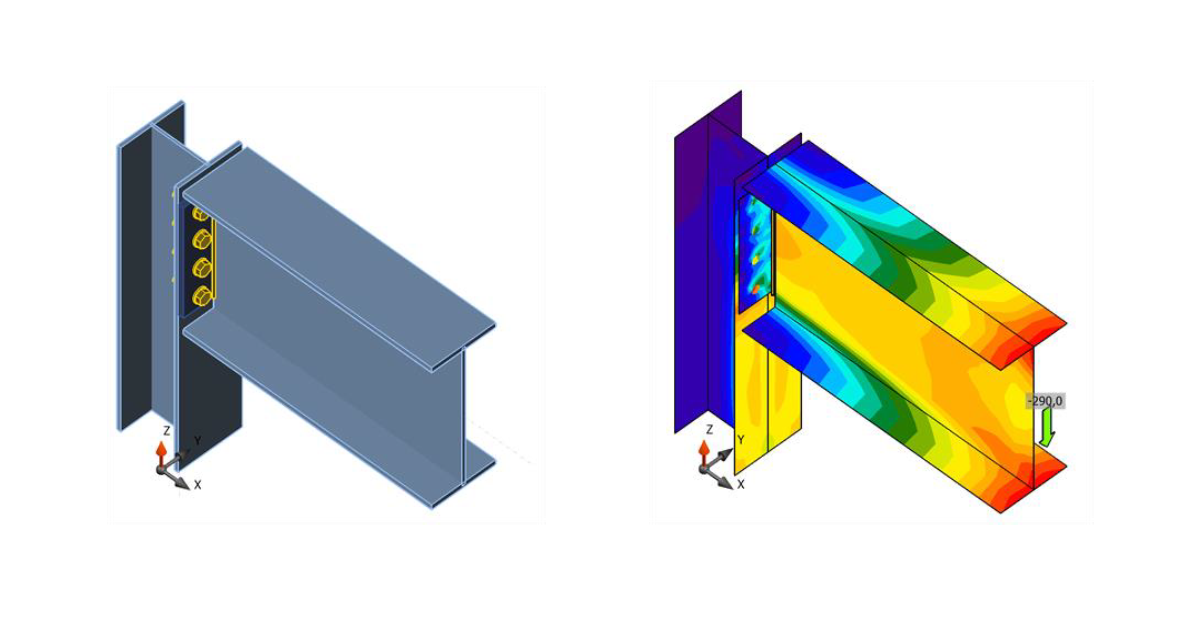

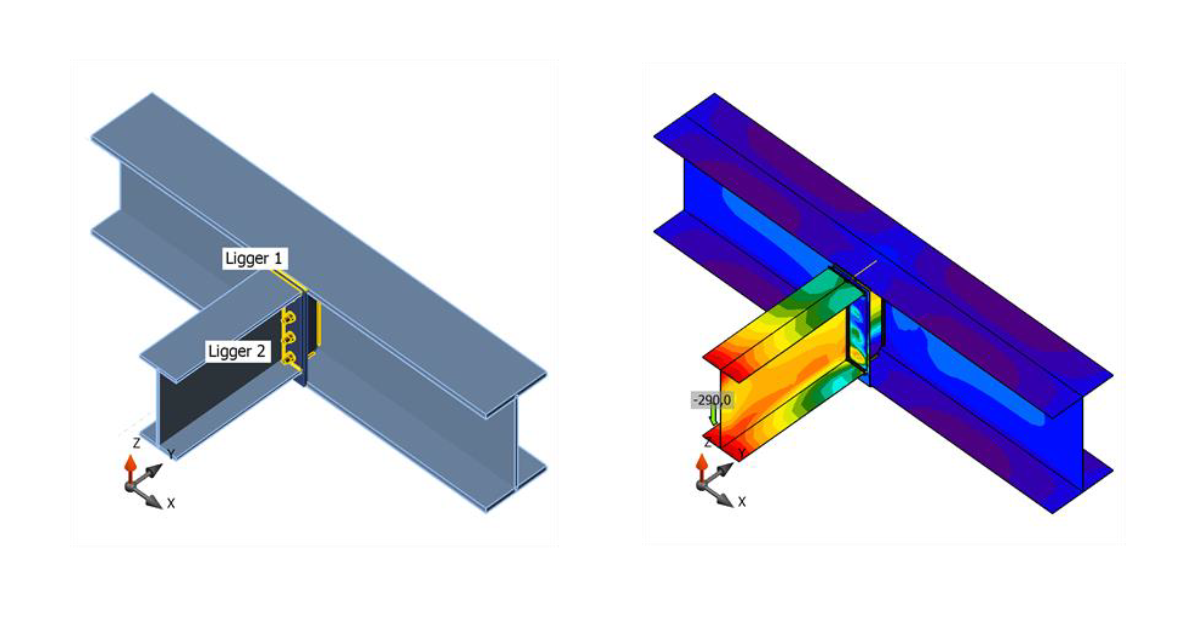

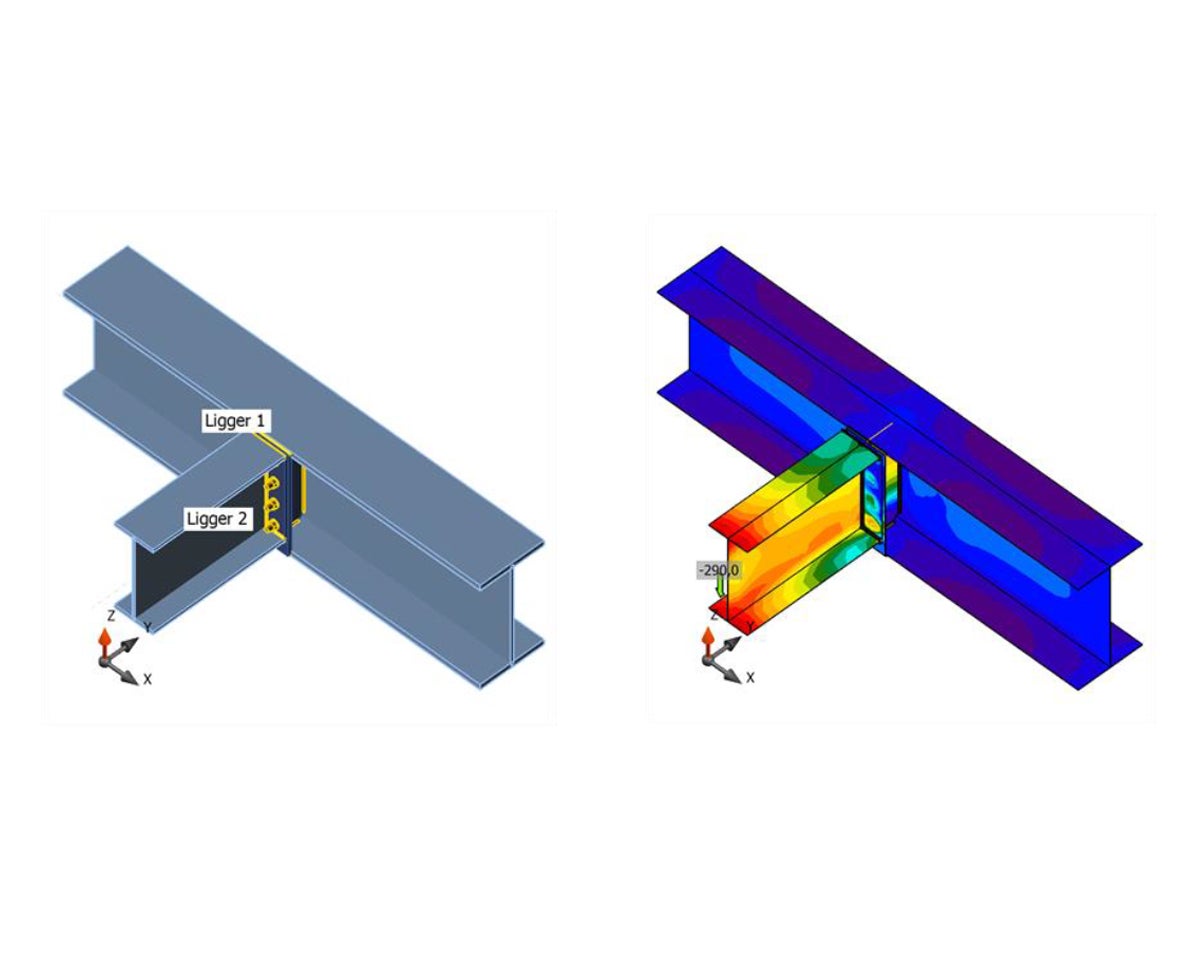

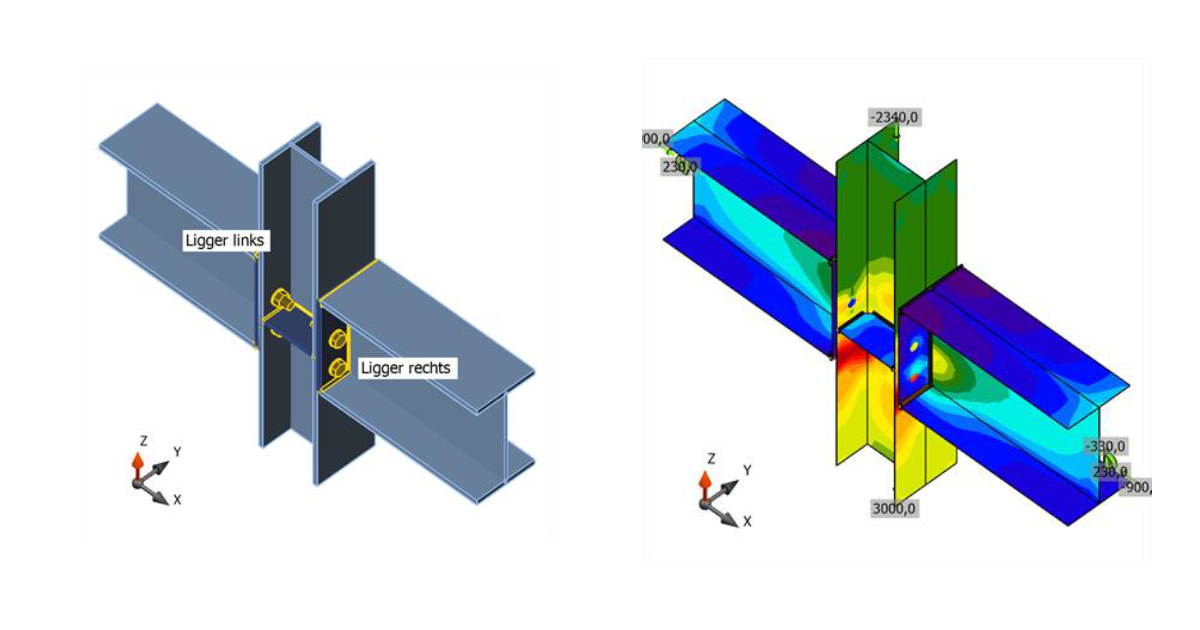

Przykład optymalizacji standardowego połączenia za pomocą IDEA StatiCa Connection

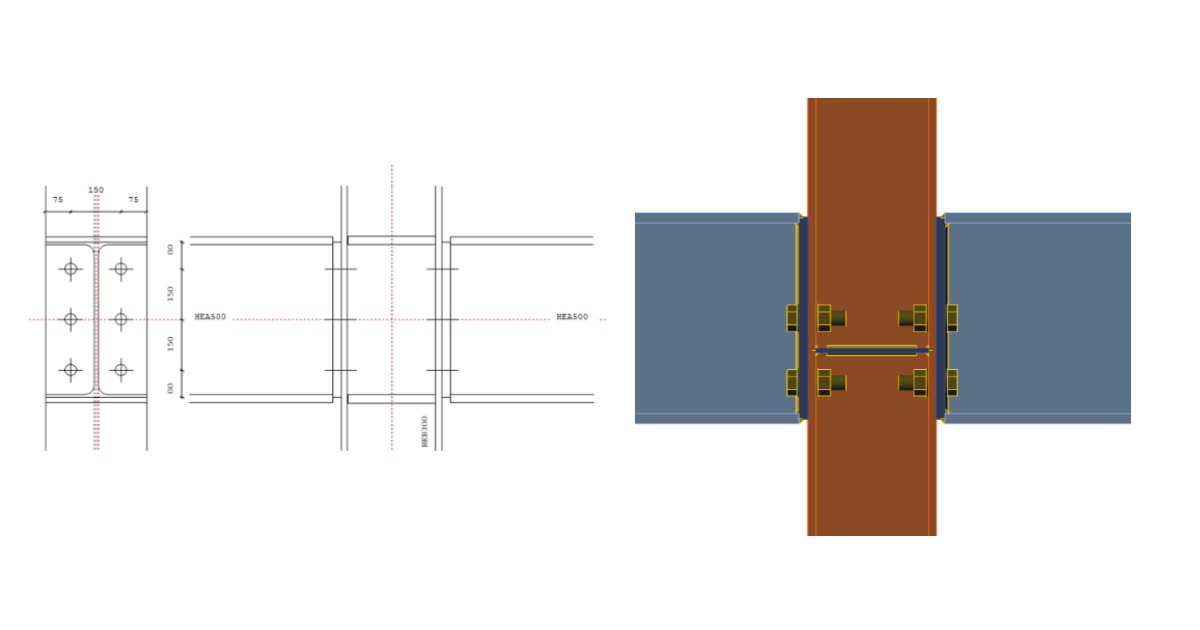

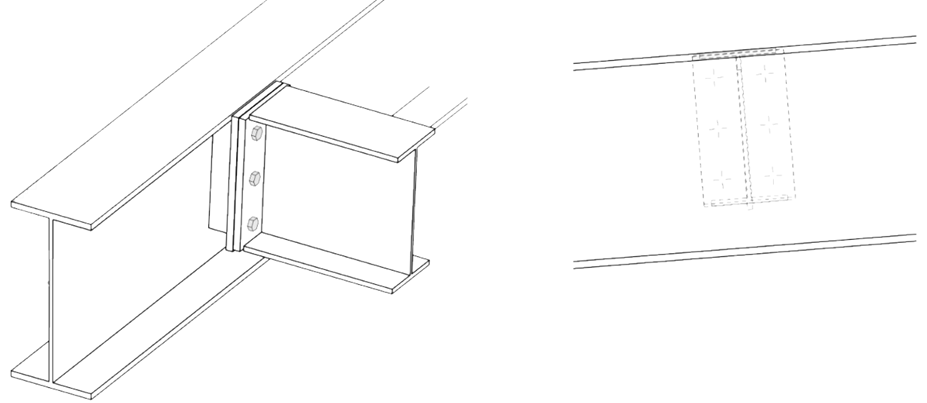

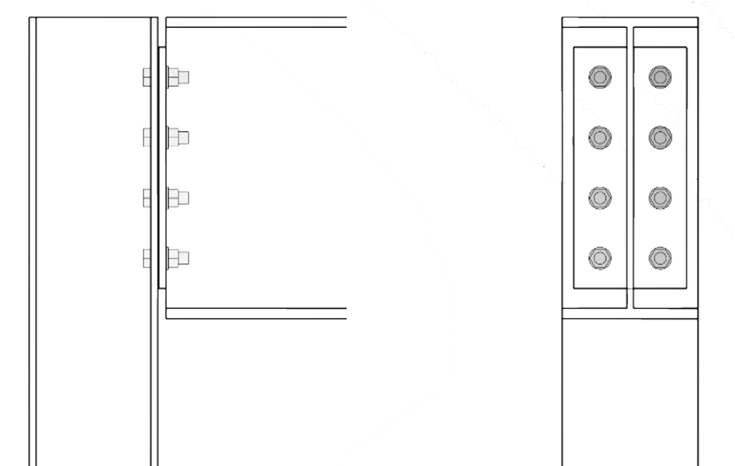

| Standardowe połączenie zaprojektowane metodą składnikową: | Standardowe połączenie zaprojektowane metodą CBFEM w IDEA StatiCa: |
| Płyta czołowa: grubość 25 mm spoiny półek 13 mm spoiny środników 8 mm | Płyta czołowa: grubość 20 mm spoiny półek 8 mm spoiny środników 5 mm |
| 4 x usztywnienie: grubość 25 mm spoiny półek 13 mm spoiny środników 8 mm | 2 x usztywnienie: grubość 10 mm spoiny półek 5 mm spoiny środników 5 mm |
| Śruby: 2 x 6 x M36 | Śruby: 2 x 4 x M36 |
Oszczędności:
- Płyty czołowe 25%
- Usztywnienia 60% (nie tylko materiał, ale również mniej elementów do wyprodukowania, obsługi i montażu)
- Spoiny 38% grubości spoiny, objętość spawania do 70% (objętość spawania determinuje koszty spawania)
- Śruby 33%
Uwzględniono optymalizację spoin i blach, tolerancje walcownicze oraz dostępność.
Podsumowanie
Szczegółowe rozwiązanie połączeń wpływa na cenę całej konstrukcji. Zależy ono nie tylko od ilości użytej stali, ale także od liczby spoin, liczby i średnicy śrub oraz ogólnej złożoności połączenia. Dzięki IDEA StatiCa Connection można zoptymalizować koszt wykonania połączenia, uwzględniając wszystkie operacje zachodzące podczas realizacji.
Czy chcesz oszczędzać jak Voortman Steel Group? IDEA StatiCa Connection jest tutaj, aby Ci pomóc. Poznaj wszystkie możliwości oprogramowania dzięki BEZPŁATNEJ 14-dniowej wersji próbnej.
