Soorten steunpunten in IDEA StatiCa Detail
In de app IDEA StatiCa Detail die de CSFM (Compatible stress field method) gebruikt, wordt uitgelegd hoe de randvoorwaarden kunnen worden toegepast. Er zijn vijf soorten steunpunten, laten we uitzoeken waar ze voor dienen.

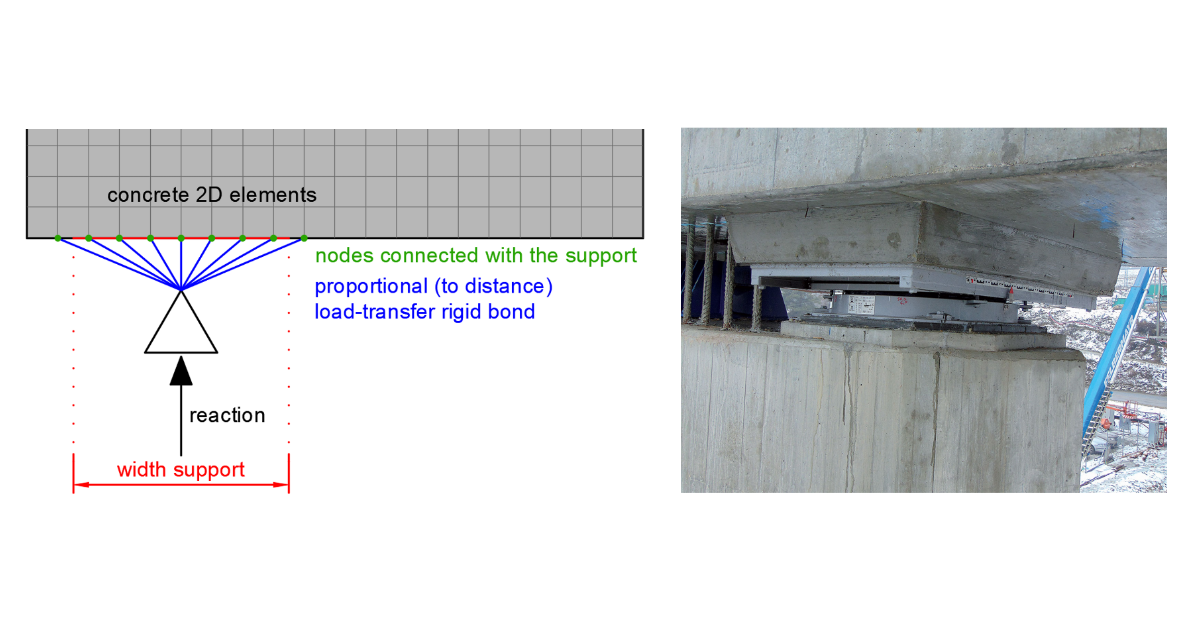

Het eerste type steunpunt is een punt verdeeld steunpunt dat wordt gedefinieerd op de rand of binnen een gebied van het model waar de reactie wordt verdeeld. Door de verdeling is de spanning niet geconcentreerd op één punt, maar verdeeld over een gebied.

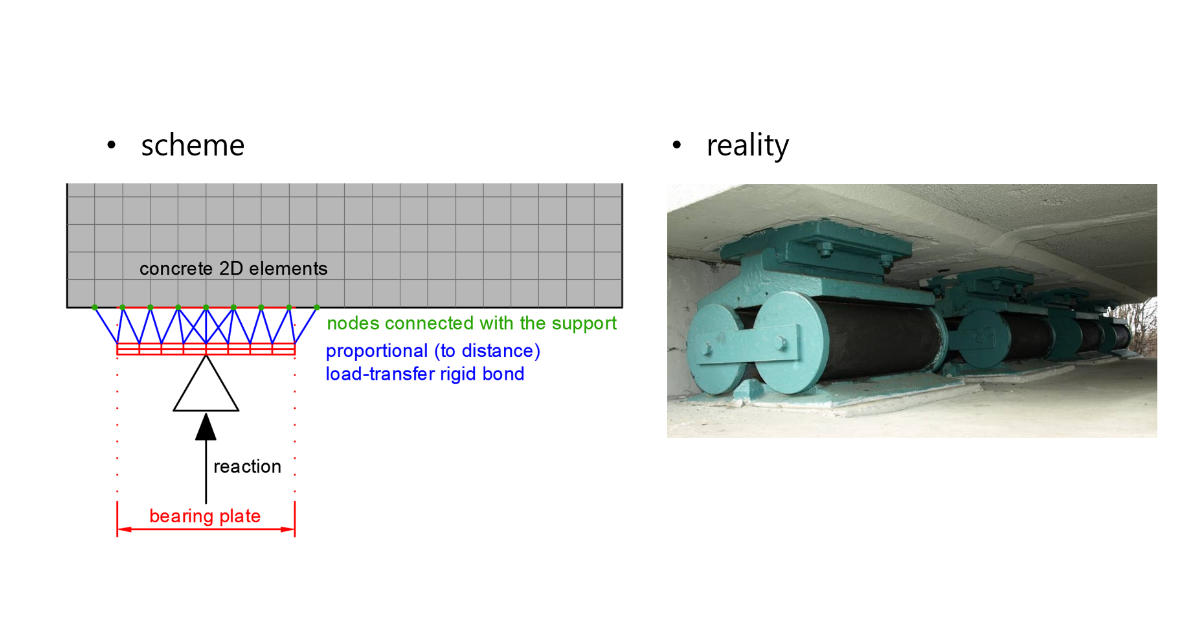

Het tweede type steunpunt wordt oplegplaat steunpunt genoemd. Een puntreactie wordt op het model overgebracht via een stalen plaat waarbij de plaat niet wordt gecontroleerd, maar dient als reactie-overdrager.

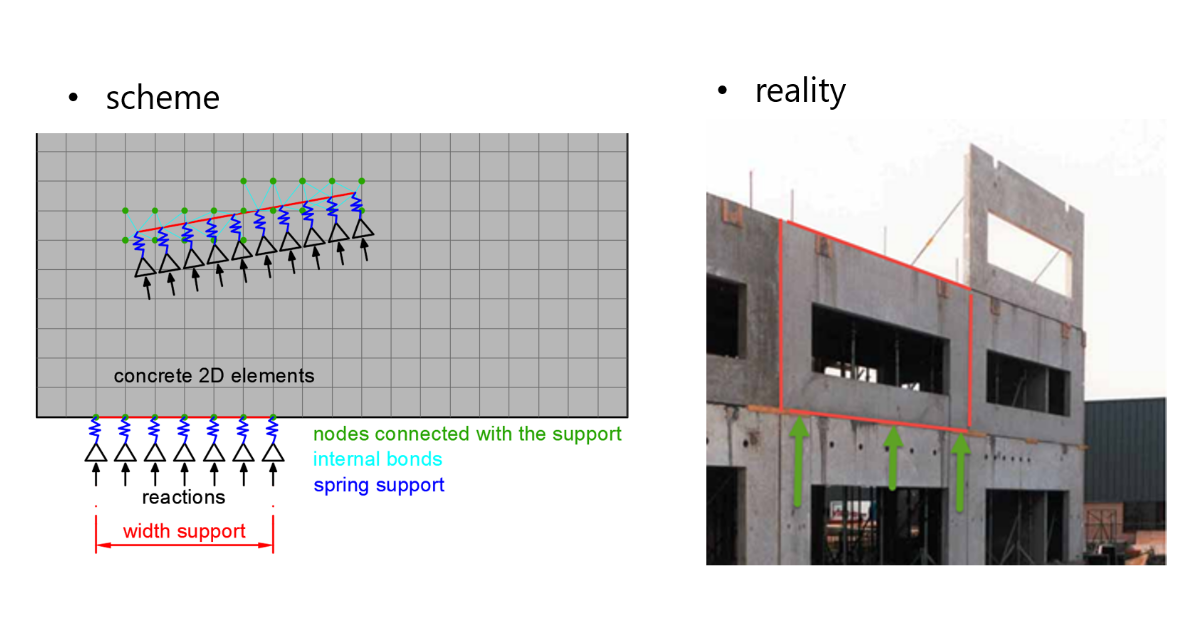

Het derde type steunpunt dat als universeel of algemener dan deze twee voorgaande kan worden beschouwd, wordt lijnondersteuning genoemd. Het werkt als een groep veersteunen binnen een bepaalde lengte op de rand of het gebied van het model.

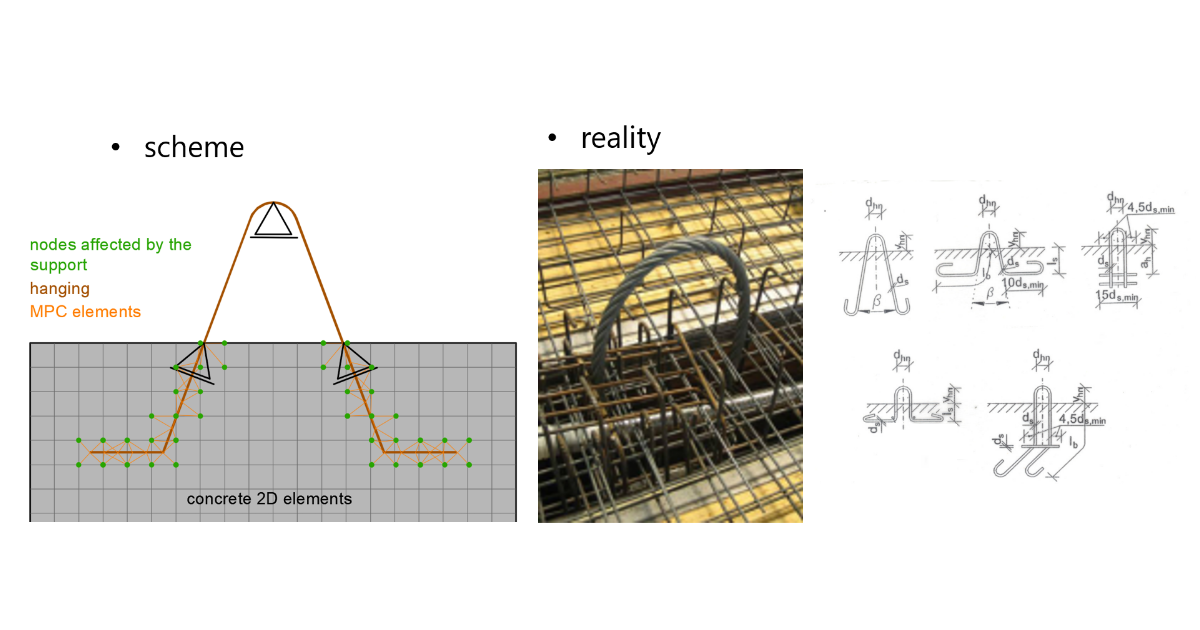

Het vierde type steunpunt is het hangende steunpunt. Het steunpunt dat bij het hangen wordt toegepast, wordt, afhankelijk van de rotatie, omgezet in de steunpunten die werken in de assen van elke hangende tak, toegepast op het punt waar de hangende takken het beton ingaan.

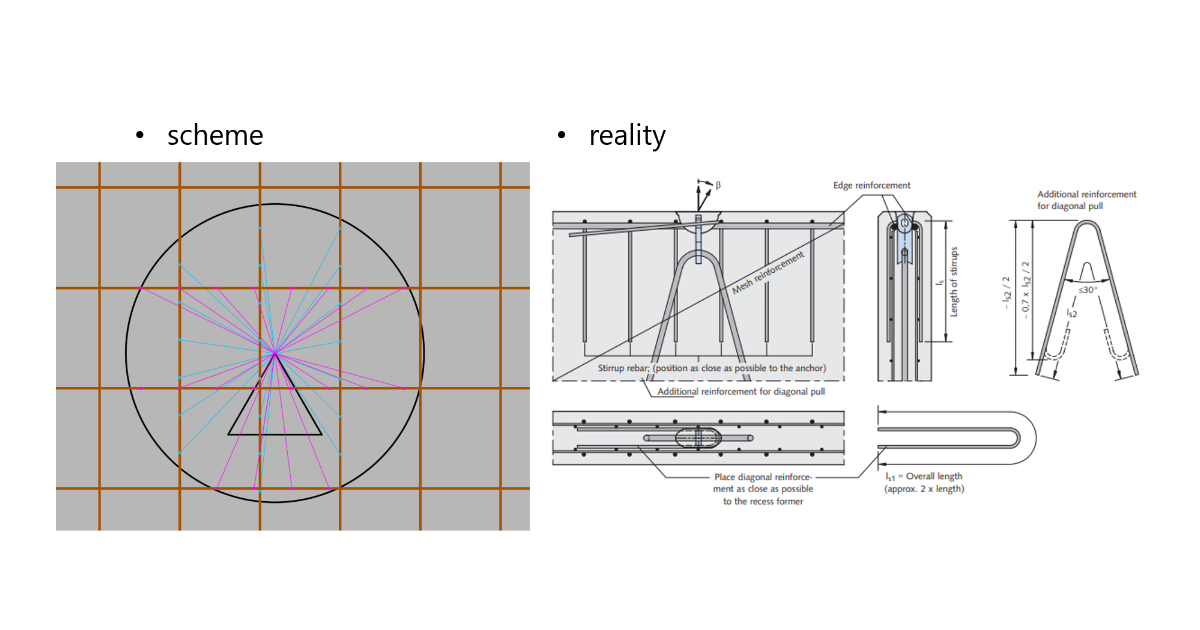

Het vijfde type steunpunt in IDEA StatiCa Detail is vrije oplegging. Het is een steunpunt met een specifieke oppervlakte waardoor de reactie wordt overgedragen aan het model. De reactie wordt rechtstreeks toegepast op de wapening die expliciet wordt gespecificeerd.
