Release notes IDEA StatiCa 23.0

News for Steel

Speed, precision, and clarity are the order of the day for our Steel applications in IDEA StatiCa 23.0. For those of you looking for more transparency in your code check outputs, we have included more features and improvements to reports. As one example, not only can you see things such as eccentricities added due to the alignment of one plate to another, you can also see the load effects, whether they start at the beginning of the member or at the end. Plus, should you, in your excitement, accidently click the report tab, the report will not auto-generate, which is guaranteed to avoid some serious frustration!

Did we mention AISC prequalification checks for seismic design? This allows you to already see limits in the 3D scene, remedy any problems in your models immediately with everything then clearly shown in check tables and the report.

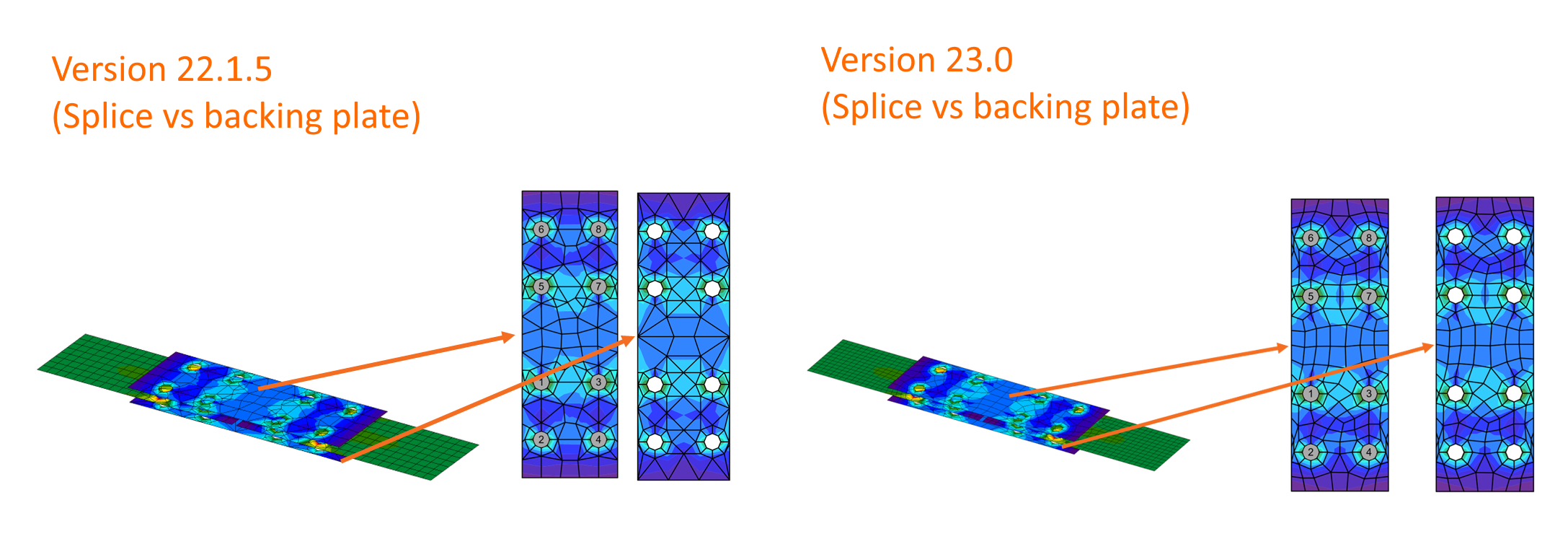

With our stunning new mesher, you get even more accurate results with improved reliability and a nicer mesh. Now open sections have a finer mesh by default, helping you achieve results that are safer than ever before.

Code check more with transparent inputs

Controleer de lassen van gelaste secties

U kunt het type van de las veranderen van stompe  naar hoeklas en de parameters instellen zoals materiaal of lasdikte.

De optie om het lastype te wijzigen in dergelijke lasprofielen voor het uitvoeren van kraanbalklassen en kraanbaanbalklassen is beschikbaar voor gelaste doorsneden in de bibliotheek:

De nieuwe velden met de lasparameters vindt u in het venster van de doorsnede definitie:

Als u de parameters wilt bekijken, kunt u de betreffende doorsnede in Materialen openen:

De lassen worden gecontroleerd, en de waarden van spanning, rek en controles op basis van de code worden gepresenteerd in de Resultaten:

Alle resultaten staan ook in het Rapport.

Deze functie is beschikbaar in IDEA StatiCa Connection, Member en Checkbot. In Connection wordt de volledige functionaliteit geboden. Voor projecten in Member kunnen de lassen van de gelaste doorsneden worden gedefinieerd, maar de codecontroles van de volledige lassen van het element zijn niet aanwezig. De gelaste doorsneden kunnen ook in Checkbot worden gedefinieerd.

Beschikbaar in de uitgebreide editie van IDEA StatiCa Staal.

Gedetailleerde model- en belastingrapportage

U kunt een meer gedetailleerd rapport genereren met de volgende informatie:

Steunen en krachten

Het gekozen modeltype (respectievelijk de toegepaste steunpunten) worden in de tabel en in onderstaande figuur weergegeven. Bijvoorbeeld, het ondersteunde uiteinde van het dragende element zal alle zes reacties hebben, terwijl het vrije uiteinde er geen heeft. Voor het modeltype N-Vy-Vz worden de aanvullende krachten, d.w.z. Mx-My-Mz, weergegeven. Het berekeningsrapport bevat ook de randvoorwaarden.

De tabel toont ook de positie van de toegepaste krachten.

Oplijning toegevoegd aan de excentriciteiten

Er wordt nu rekening gehouden met het gekozen oplijntype bij het weergeven van de tabel met de offsets van de elementen. De geometrietabel in het rapport berekent de totale offset in de globale coördinaten.

Belastingseffecten

Het belaste deel van de elementen (Begin/Eind), evenals de tabel met ongebalanceerde krachten, is toegevoegd aan de tabel met toegepaste belastingseffecten.

Knikvorm

Een figuur met de meest waarschijnlijke knikvorm (laagste factor) is toegevoegd aan het rapport voor het geval dat de knikanalyse wordt uitgevoerd.

Rapport niet automatisch gegenereerd

Het genereren van het rapport kan enige tijd duren, en het is niet altijd nodig. Vanaf nu wordt het rapport handmatig gegenereerd door op de knop Genereren te drukken.

Momenteel werkt deze functionaliteit alleen goed wanneer het tabblad Rapport de eerste keer wordt geopend. De volgende keer wordt het rapport automatisch opnieuw gegenereerd. Dit zal wellicht deel uitmaken van de toekomstige ontwikkeling.

Rapport niet gegenereerd

Beschikbaar in zowel Expert als Uitgebreide edities van IDEA StatiCa Staal.

Kwalificatiecontroles van seismische voorgekwalificeerde verbindingen voor AISC

De resultaten van de controles zijn opgenomen in een nieuwe tabel in het rapport met alle nodige informatie om aan te tonen dat is voldaan aan de vereisten voor het ontwerp van geprekwalificeerde verbindingen van de code ANSI/AISC 358-16.

De controle van de codevereisten gebeurt in real-time. Korte berichten die rechtstreeks op de 3D-scène worden weergegeven, helpen de ontwerper om het verbindingsontwerp efficiënter en met aanzienlijke tijdwinst te maken.

Deze nieuwe functie is bedoeld als controle van de reikwijdte van de prekwalificatie voor alle ingenieurs die constructies ontwerpen en analyseren volgens de AISC-codes voor seismisch ontwerp.

Theoretische achtergrond

Norm ANSI/AISC 358-16 specificeert het ontwerp, de detaillering, de vervaardiging en de kwaliteitscriteria voor verbindingen die zijn geprekwalificeerd in overeenstemming met de AISC Seismic Provisions for Structural Steel Buildings (hierna te noemen AISC Seismic Provisions) voor gebruik met speciale momentframes (SMF) en tussenliggende momentframes (IMF). De verbindingen in deze norm zijn alleen geprekwalificeerd om te voldoen aan de eisen in de AISC Seismic Provisions wanneer zij zijn ontworpen en geconstrueerd in overeenstemming met de eisen van deze norm.

Eerste instelling

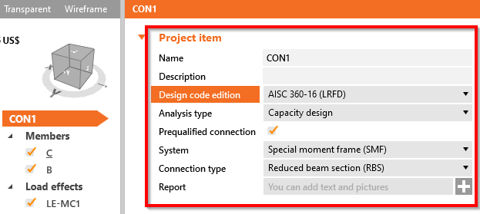

Er is een nieuw eigenschapraster waar het nodig is om het analysetype in te stellen op Capaciteitsontwerp en de optie voor Voorgekwalificeerde aansluiting in te schakelen.

Daarna is het mogelijk om het systeem en het verbindingstype te selecteren volgens de code ANSI/AISC 358-16. Er zijn twee mogelijke systemen, Special moment frame (SMF) en Intermediate moment frame (IMF).

In de wizard worden modellen voor seismisch ontwerp voorgesteld. De gebruiker kan kiezen voor een enkelzijdige of dubbelzijdige balk verbonden met de kolom. Al deze modellen zijn standaard ingesteld op het juiste verbindingstype en worden ingesteld met de juiste belastingseffecten.

Gebruik

De gebruiker krijgt altijd een bericht over het ontwerp van de voorgekwalificeerde verbinding.

Als het ontwerp van de geprekwalificeerde verbinding voldoet aan de code-eisen, verschijnt een groen OK-statusbericht.

Als aan een van de vereisten niet wordt voldaan, wordt de status van het bericht gewijzigd in een waarschuwing met geel uitroepteken en wordt een kort bericht met de specifieke beperking weergegeven. Dit bericht geeft een onmiddellijke reactie op de actie van de ontwerper, alsmede een specifieke waarde die aandacht behoeft voor correctie.

De meeste gecontroleerde waarden zijn gerelateerd aan IDEA StatiCa-bewerkingen. Als het ontwerp alleen bestaat uit basisonderdelen zoals verstijvende plaat, boutgrip, etc., kan een algemene melding verschijnen die de gebruiker opdraagt in plaats daarvan de bewerkingen van IDEA StatiCa te gebruiken.

De resultaten van de succesvolle analyse van de details worden in het verslag gepresenteerd. Er is een nieuwe tabel waarin alle verstrekte controles worden vermeld. Elke controle heeft informatie over het item, de huidige waarde en de gevraagde waardegrens, een verwijzing naar het hoofdstuk van de code en de status van de controle.

Het gebruikte systeem en het type aansluiting worden ook vermeld.

Specificatie van de gecontroleerde eisen

Er zijn specifieke controles voor het verbindingstype en algemene controles die niet gerelateerd zijn aan een specifiek verbindingstype.

Algemene controles

Een controle van de verhouding tussen breedte en dikte wordt uitgevoerd volgens AISC 341-16: Hoofdstuk D.1.1b en tabel D1.1. De minimaal vereiste slankheid van de flens en het lijf van de doorsnede wordt gecontroleerd.

Een controle van het type doorsnede van het element volgens ANSI/AISC 358-16: Hoofdstuk 2.3 wordt uitgevoerd. De soorten doorsneden die in de staven worden gebruikt voor het geprekwalificeerde ontwerp zijn beperkt volgens de code. In de Connection app worden de beperkingen van de ondersteunde doorsneden gebruikt voor geprekwalificeerd verbindingsontwerp.

Soorten doorsneden gebruikt voor balken:

Soorten doorsneden die bruikbaar zijn voor kolommen:

Bevestigingssamenstellingen worden gecontroleerd volgens ANSI/AISC 358-16: Hoofdstuk 4.1. Er is een lijst van boutsamenstellingen bestemd voor een geprekwalificeerde verbinding.

Beschermde zones worden gecontroleerd volgens ANSI/AISC 341-16: Hoofdstuk D1.3.

De geometrie van de continuïteitsplaten wordt gecontroleerd volgens AISC 341-16: Hoofdstuk E2.6f.2 en hoofdstuk E3.6f.2.

De geometrie van de opdikplaten wordt gecontroleerd volgens AISC 341-16: Hoofdstuk E3.6e.

Specifieke controles

Gereduceerde balksectie (Reduced Beam Section, RBS)

Dit verbindingstype wordt gecontroleerd volgens hoofdstuk 5 in code ANSI/AISC 358-16. De volgende controles worden uitgevoerd:

• Controles van de liggerbeperkingen volgens hoofdstuk 5.3.1.
• Controles van de kolombeperkingen volgens hoofdstuk 5.3.2.
•  Controles van de beperkingen van de las tussen balk en kolom volgens hoofdstuk 5.5 en een gerelateerde controle van het lasgat volgens AISC 360-16: hoofdstuk J1.6.
• Een controle van de beperkingen van de las tussen ligger en kolom volgens hoofdstuk 5.6.
• Een controle van de geometrie van de RBS volgens hoofdstuk 5.8 Stap 1.

De schuifsterkte volgens hoofdstuk 5.6 (1) en de lasnaad van de lipplaat, volgens hoofdstuk 5.6 (2), worden vermeld als buiten het bereik van de controle in Connection.

Er is een nieuwe functie voorbereid voor het voorontwerp van de lasopening, die wordt uitgevoerd in het liggerweb volgens de AISC Seismic Design Manual - Tabel 1-1. Deze functie kan worden gebruikt om de optimale geometrie van de lasopening te bepalen door software die voldoet aan de eisen van de code.

Niet-verstijfde/verstijfde verlengde kopplaat met bouten (Bolted Unstiffened/Stiffened Extended End Plate, BUEEP – 4E / BSEEP – 4ES / BSEEP – 8ES)

Dit verbindingstype wordt gecontroleerd volgens hoofdstuk 6 in code ANSI/AISC 358-16. De volgende controles zijn voorzien:

• Controles van de liggerbeperkingen volgens hoofdstuk 6.3.1.
• Controles van de kolombeperkingen volgens hoofdstuk 6.3.2.
• Controle van de beperkingen van de detaillering van de verbinding volgens hoofdstuk 6.7 en tabel 6.1. Deze controle omvat een controle van de bout- en kopplaatgeometrie, en, indien verstijfd, ook van de verstijving van de kopplaat.

De vingerplaten worden niet ondersteund in de operatie en worden vermeld als niet behorend tot de controle in de Connection. Ook de controle van de lassen op de volledige sterkte van het lijf van de ligger in spanning, volgens hoofdstuk 6.7.6 (3), wordt vermeld als niet behorend tot de controle in Connection.

Geboute flensplaat (Bolted Flange Plate, BFP)

Dit verbindingstype wordt gecontroleerd volgens hoofdstuk 7 in code ANSI/AISC 358-16. De volgende controles zijn voorzien:

• Controles van de liggerbeperkingen volgens hoofdstuk 7.3.1.
• Controles van de kolombeperkingen volgens hoofdstuk 7.3.2.
• Controle van de beperkingen van de detaillering van de verbinding volgens hoofdstuk 7.5. Deze controle omvat een controle van het materiaal van de plaat, de lassen en de kwaliteit en diameter van de bouten.

Gelaste onversterkte flens-gelast lijf

This connection type is checked according to Chapter 8 in code ANSI/AISC 358-16. The following checks are provided:

• Controles van de liggerbeperkingen volgens hoofdstuk 8.3.1.
• Controles van de kolombeperkingen volgens hoofdstuk 8.3.2.
• Controles van de beperkingen van de las tussen ligger en kolom volgens hoofdstuk 8.5. en een gerelateerde controle van de lasopening volgens AWS D1.8/D1.8M: hoofdstuk 6.11.1.2.
• Controle van de beperkingen van de las tussen ligger en kolom volgens hoofdstuk 8.6.

De las van de enkele plaat aan de kolom volgens hoofdstuk 5.6 (2) wordt vermeld als buiten het toepassingsgebied van de controle in Connection.

Een nieuwe functie is voor het vooraf ontwerpen van lasopeningen, die worden uitgevoerd in de ligger volgens AWS D1.8/D1.8M: Hoofdstuk 6.11.1.2. Deze functie kan worden gebruikt om met de software de optimale geometrie van de lasopening te bepalen, die voldoet aan de eisen van de code.

Double-tee

Dit verbindingstype wordt gecontroleerd volgens hoofdstuk 13 in code ANSI/AISC 358-16. De volgende controles zijn voorzien:

• Controles van de liggerbeperkingen volgens hoofdstuk 13.3.1.
• Controles van de kolombeperkingen volgens hoofdstuk 13.3.2.
• Controles van de beperkingen van de detaillering van de verbindingen volgens hoofdstuk 13.5. Deze controle omvat een controle van de geometrie en de kwaliteit van de continuïteitsplaten, lassen en bouten.

Beschikbaar in de Uitgebreide editie van IDEA StatiCa Staal.

Update van ANSI/AISC 360-22, CSA S16:19 normen en Taiwanese secties

Geen richtinggevende sterkteverhoging voor HSS (AISC)

Voor de lassen van de rechthoekige kokers hebben wij de eis van de Specification Edition 2022 van de AISC toegepast. Bij de controle van de lasweerstand is geen richtinggevende sterkteverhoging aangenomen.

Dit zal leiden tot een betere veiligheid van het ontwerp.

Nieuwe codes

Amerikaanse gebruikers kunnen nu de nieuwe uitgaven van de ontwerpnormen selecteren:

• CSA S16:19 (Canada, 2022)
• ANSI/AISC 360-22 (USA, 2022)

Update van de doorsnede bibliotheek

De bibliotheek van doorsneden (MPRL) werd uitgebreid met lokale doorsneden uit Taiwan. Dit zijn:

• Koker parallel
• Koker verlopend
• Brede vlakke plaat

De update is beschikbaar in Connection, Member en Checkbot sinds patch 22.1.1.

Beschikbaar in de Expert en Uitgebreide edities van IDEA StatiCa Staal.

Berekening van ankers met tussenruimte

Een anker met tussenruimte wordt ontworpen als een staafelement dat wordt belast door druk- of trekkracht, dwarskracht en buigend moment. De berekening van het buigend moment is verbeterd om beter aan te sluiten bij het werkelijke gedrag van ankers met tussenruimte.

De waarde van het buigend moment hangt af van de verhouding tussen de stijfheid van de voetplaat en de stijfheid van het anker. Voor een zeer zwakke plaat en stijve ankers zal het buigend moment in het anker als volgt zijn:

Voor een stijve plaat en zwakke ankers ziet het buigend moment er als volgt uit:

In eerdere versies werd het buigend moment bij de verankering met tussenruimte altijd berekend zoals in het eerste geval, uitgaande van een zwakke plaat en stijve ankers. De hefboomarm voor de berekening van het moment was de afstand tussen het middenvlak van de plaat en het beton plus de helft van de ankerdiameter. Dit was een nogal overdreven conservatieve benadering.

Sinds release 22.1.5 is de berekening van het buigend moment bijgewerkt. De waarde wordt rechtstreeks door het eindige-elementenmodel bepaald. Het anker is gemodelleerd als een balkelement en de momenten daarin respecteren de werkelijke stijfheid van het systeem. Het anker is aan beide zijden bevestigd, één zijde bevindt zich 0,5×d onder het betonniveau, en de andere zijde bevindt zich in het middenvlak van de plaat. Het uiterste van het berekende moment wordt dan meegenomen in de codecontrole.

Meer informatie over de codecontrole van ankers is te vinden in de theoretische achtergrond. Individuele codes zijn hier te vinden: EC, AISC, AS, STO.

Beschikbaar in de Expert en Uitgebreide edities van IDEA StatiCa Staal.

Eurocode-updates voor dunwandige elementen en ankers

Refactoring van de Eurocode

Om te voldoen aan de structuur van de aanvraag, zijn in het onderstaande nog kleine wijzigingen in de codeberekeningen aangebracht:

• Verbeterde formules in Eurocode
• Verbeterde Check tabellen met uniforme subscripties en eenheden formaat.
• Verbeterde rapportagetabellen

Deze EC refactoring zit in zowel de Expert als de Uitgebreide edities van IDEA StatiCa Staal .

Geldigheidsduur van de EC

Om de gebruiksveiligheid te vergroten, hebben wij informatie toegevoegd over de beperking en de geldigheid van de controles. Deze waarschuwingen worden bovenaan de 3D-scène weergegeven.

Dunwandige elementen

De waarschuwing geeft aan wanneer het model buiten de veronderstellingen van de Eurocode valt. Dit is om de veiligheid van het gebruik van de toepassing voor dunwandige elementen te verbeteren.

Beschikbaar in Connection sinds patch 22.1.5.

Ankercontroles

De waarschuwing geeft informatie over waarom ankers falen. Ankerontwerpcodes zijn sterk beperkt, en vaak kunnen we geen ankercontroles uitvoeren. Informatie over de beperking staat bovenaan de formules.

Beschikbaar in Connection sinds patch 22.1.1.

Beschikbaar in de Expert en Uitgebreide edities van IDEA StatiCa Staal.

Intuitive and fast modeling

Werkvlakreferentie in LCS

 In het verleden kon het bepalen van de positie en rotatie van het werkvlak een beetje moeilijk zijn. Voortaan kan de oorsprong van het werkvlak worden gekozen in het lokale coördinatensysteem van het element of de plaat.

Dat is vooral nuttig voor bijvoorbeeld het snijden van schetsplaten in overeenstemming met elementen en alle algemene sneden in het vlak van het modelonderdeel.

Beschikbaar in zowel Expert als Uitgebreide edities van IDEA StatiCa Staal.

Wijzigingen in de boom van entiteiten

Projectinstellingen

Voor elk project kunt u de projectnaam, beschrijving, analysetype en ook het veld met een gedetailleerde beschrijving voor het rapport instellen. Voor het capaciteitsontwerp onder AISC worden hier ook aanvullende parameters ingesteld.

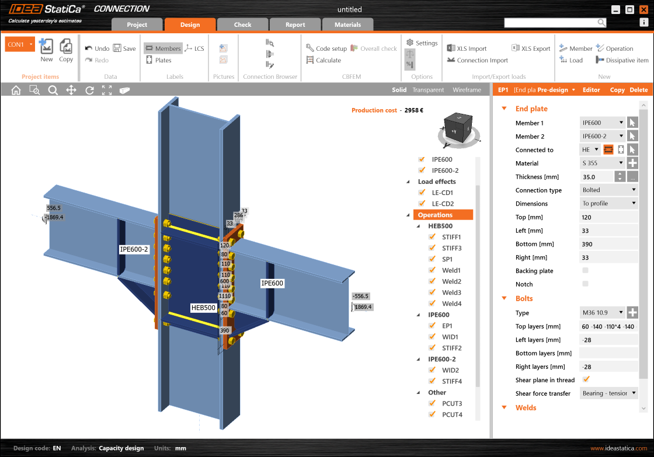

Groepen van de productiebewerkingen

U kunt de gebruikte productiebewerkingen groeperen op basis van:

• Soort bewerking
• Aangesloten element

De functie is toegankelijk door met de rechtermuisknop te klikken op Bewerkingen. Er zijn drie soorten weergaven.

De standaardinstelling (Sequentieel) verwijst naar de oorspronkelijke manier van organisatie van de boom - de volgorde is identiek aan de volgorde van de toevoeging van elke bewerking.

Merk op dat de groepering van bewerkingen het principe van de toepassing niet verandert - de bewerkingen zijn altijd georganiseerd op volgorde van verschijning.

Beschikbaar in zowel Expert als Uitgebreide edities van IDEA StatiCa Staal.

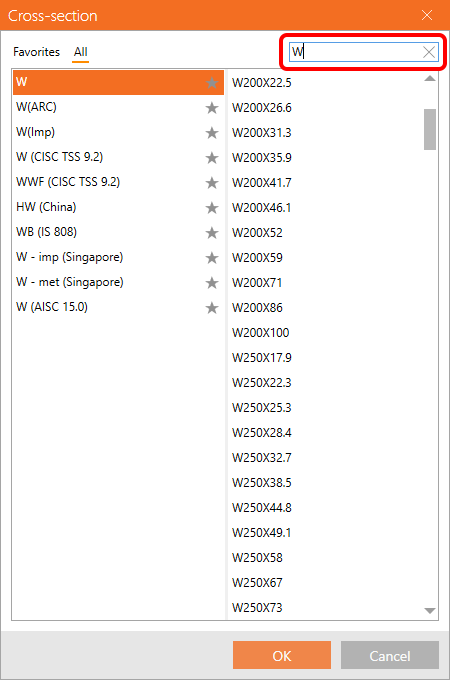

Doorsnede zoekvak

Sinds vorige versies kunt u de specifieke klasse van doorsneden instellen als favoriet.

Nu kunt u het zoekvak in de bibliotheek gebruiken om snel en gemakkelijk de gewenste sectie te vinden. De zoekopdracht werkt altijd onder het geselecteerde tabblad, d.w.z. als u in Favorieten bent, gaat de zoekopdracht alleen door uw favoriete secties.

Samen versnelt het uw werk met het beheer van doorsneden.

De functie kan sinds patch 22.1.5 worden gebruikt in Connection, Member en Checkbot.

Beschikbaar in zowel Expert als Uitgebreide edities van IDEA StatiCa Staal.

Indexering van randen in modellen voor elementen en verbindingen

De indexering van plaatranden is gesynchroniseerd voor zowel onbewerkte als gevormde platen (via de plaat-editor). Nieuwe las-/contactbewerkingen die ofwel rechtstreeks in de Member-applicatie of in de verbindingsmodule ervan worden toegevoegd, hebben nu dezelfde nummering om toevallige mismatches te voorkomen en bugs in de Member-applicatie op te lossen.

Beschikbaar in Expert editie van IDEA StatiCa Staal.

Lege verbindingen in Member

Dit probleem is nu opgelost met de release van versie 23.0, waardoor de Member bijvoorbeeld uitkragingen kan modelleren of lege tussenknooppunten kan achterlaten.

Beschikbaar in Expert editie van IDEA StatiCa Staal.

Waarschuwing bij belasting op oppervlak in Member

Wanneer de lijnbelasting is ingesteld op een oppervlak van een element, zoals de bovenflens van een balk met een I-profiel, is het mogelijk de breedte van de belasting in te voeren. Als het toegepaste belastinggebied breder is dan de plaat, verschijnt er een waarschuwing, en wordt alleen het deel van de belasting toegepast dat het oppervlak raakt.

Beschikbaar in de Uitgebreide editie van IDEA StatiCa Staal.

Steunen met offset in Member

Standaard wordt het uiteinde van het gerelateerde element ondersteund in lijn met de knoop. Indien er een ey- of ez-offset is voor het gerelateerd element, blijft de steun uitgelijnd op de oorspronkelijke positie op hetzelfde niveau als de theoretische knoop.

Om de steun uit te lijnen met het uiteinde van het element, kunt u nu overschakelen naar de Staafas, waardoor de excentriciteiten voor de steunlocatie worden verwijderd.

Beschikbaar in de Uitgebreide editie van IDEA StatiCa Staal.

3D presentatie: Scène-opties

De 3D-presentatie hangt af van zowel de hardware als de software. Helaas is het niet mogelijk om één instelling voor te stellen voor hoge prestaties en een andere voor mooie schermafbeeldingen. Processorprestaties, prestaties van de grafische kaart, producent en stuurprogramma's - ze hebben allemaal invloed op de resulterende prestaties van het 3D-venster in IDEA StatiCa.

We raden u aan de ideale instellingen voor elke pc te testen. Kies een groot model (u kunt er veel vinden in onze voorbeeldprojecten) en meet hoe lang het duurt om over te schakelen, bijvoorbeeld van stressplot naar rekplot met verschillende instellingen.

Merk op dat 3D presentatie-instellingen worden toegepast na het starten van een nieuw project of het openen van een oud project. U hoeft niet de hele applicatie te sluiten.

Gebruik van hardwareversnelling

Met hardwareversnelling of GPU-rendering kan de applicatie alle grafische en tekstrendering verplaatsen van de CPU naar de GPU. Voor krachtige GPU's moet dit de vertraging verminderen en de 3D-scène versnellen.

Wanneer zich compatibiliteitsproblemen voordoen, installeer dan de nieuwste GPU-stuurprogramma's of schakel hardwareversnelling uit.

Uit onze tests blijkt dat de hardwareversnelling een grote invloed heeft op de prestaties van 3D-scènes. Deze impact is echter niet altijd positief. Het blijkt dat op computers met zwakke, geïntegreerde grafische kaarten, maar ook met krachtige AMD grafische kaarten, de rendering ongeveer 3x zo traag is met ingeschakelde hardwareversnelling.

Antialiasing

Antialiasing maakt de randen van schuine lijnen glad. Theoretisch zou ingeschakelde antialiasing de prestaties vertragen. Op onze computers werd echter geen significant effect gemeten, zelfs niet met een hoog sample-nummer.

Schaduw tonen

Nogmaals, in theorie zou schaduw de rekeninspanning moeten verhogen, maar op onze computers werd geen grote impact gemeten.

Gebruik van 1D-texturen

1D-texturen zijn geschikt om de prestaties te maximaliseren. Sommige grafische kaarten kunnen echter problemen hebben, waardoor de gerenderde afbeeldingen zwart zijn. Als dat gebeurt, verander dan de Standaard voor 3D graphics. Bovendien kunnen de stresspatronen enigszins veranderen bij gebruik van 1D-texturen of niet op één computer en zelfs voor computers met een andere grafische kaart (NVidia vs AMD). De stresspieken worden niet beïnvloed en de getoonde stress heatmaps worden gemiddeld in knopen, dus daar hoeft u zich geen zorgen over te maken.

Figuur: 1D-texturen links geactiveerd; rechts gedeactiveerd

Modus voor incompatibele grafische stuurprogramma's

Deze modus moet worden geactiveerd als in rapporten ongewenste zwarte rechthoeken verschijnen .

Standaard voor 3D-graphics

Opties zijn Direct3D en OpenGL. Deze instelling moet worden aangepast, vooral als gerenderde afbeeldingen zwart zijn bij gebruik van 1D-texturen. De standaard beïnvloedt ook de prestaties en optimale instellingen moeten worden getest voor een bepaalde computer.

Speed and precision

Belasting Extreme Selectie

Als ontwerper van stalen verbindingen moet je repeteren om snel het definitieve ontwerp te vinden. Daarvoor hoef je niet alle belastingseffecten op het model te evalueren. Je moet alleen de kritische belastingseffecten gebruiken om dit voor elkaar te krijgen.

Er zijn verschillende manieren om belastingseffecten te definiëren in het IDEA StatiCa Connection-model. Voor verschillende belastingseffecten is de eenvoudigste manier om de belasting te importeren via een BIM-koppeling of de importmogelijkheid XLS te gebruiken.

U kunt de belastinginvoer ook ontvangen in een Excel-spreadsheet, dat honderden belastingcombinaties per aansluiting kan bevatten. Aangezien het zeer ineffectief is om die hoeveelheid belastingseffecten (in tijd) te berekenen in IDEA StatiCa Connection, moet u alleen de doorslaggevende selecteren, zodat het totale aantal belastingseffecten (en de tijd!) wordt beperkt.

IDEA StatiCa Connection heeft nu een handige functie om de extreme belastingseffecten op een geautomatiseerde en eenvoudige manier te filteren. Maar eerst...

Welke belasting is de extreme?

De Belasting Extreme Selectie evalueert de belastingscomponenten van elk verbonden element in de verbinding en selecteert de meest extreme op basis van de volgende criteria:

• Positief of negatief maximum van elke belastingscomponent (N, Vy, Vz, Mx, My, Mz) - 12x
• Maximale dwarskracht resultante - 1x
• Maximale buigmoment resultante - 1x
• Maximale positieve en negatieve normaal resultanten - 2x
• Maximale dwarskracht resultante - 1x
• Maximale totale resultante - 1x

Voor elk verbonden element kunnen theoretisch maximaal 18 belastingsextremen worden geselecteerd. Het totale aantal geselecteerde extremen is dus n x 18, waarbij n het aantal elementen in een verbinding is. Het aantal geselecteerde belastingsextremen kan echter lager zijn naarmate de extremen van de elementen elkaar overlappen.

Laten we nu eens kijken hoe je extreme waarden kunt filteren.

Selecteer de extremen en voer de analyse uit

Om de te analyseren extremen te selecteren, gebruik de rechter muisknop op de Belastingseffecten en selecteer de optie Bereken belastingsextremen.

Hierdoor worden de irrelevante (niet-extreme) belastingseffecten uit de lijst verwijderd. De reden voor elk geselecteerd extreem belastingseffect staat in de beschrijving onder de tabel.

XLS import van extremen

U kunt de selectie van de extremen ook gebruiken bij het importeren van de belastingswaarden uit een Excel-blad. Kruis het vakje Alleen extremen importeren aan. U krijgt onmiddellijk te zien hoeveel belastingseffecten als extremen worden beschouwd.

De extreme belastingseffecten worden ingevoerd en de rest wordt genegeerd.

Instellen van de toleranties

Om de irrelevante (kleine) waarden van extremen te verwaarlozen, kunt u voor elke component van de interne krachten limieten/toleranties instellen. De krachtwaarde (een absolute waarde) lager dan de ingestelde limiet wordt niet beschouwd als evaluatie van de extremen.

Wanneer u deze waarden verandert in hogere, wordt een waarschuwing gegeven en de redenen voor de keuze van het gegeven belastingseffect.

U kunt uw aangepaste waarden onder de sjablonen opslaan en ze in een ander project gebruiken door ze te laden of de sjabloon als standaard in te stellen.

Beschikbaar in Expert editie van IDEA StatiCa Staal.

Soepele resultaten met precieze meshing

We gebruiken de mesher CM2 MeshTools SDK. Deze maakt gebruik van de nieuwste meshing-algoritmen en zorgt voor een soepele netstructuur.

We hebben ook de nieuwste regels voor het genereren van mesh geprogrammeerd om te zorgen voor een betere verdeling in alle platen. Verbindingen die bestaan uit koppel- en achterplaten, tussenliggende verstijvingselementen, of verstijvingsplaten die als aangepaste kopplaten worden gebruikt, zijn afgestemd voor een nog nauwkeurigere analyse en sluiten beter aan bij andere delen van de verbinding.

Ook de standaardwaarden voor de mesh-instellingen, zoals de minimale grootte van de elementen en het aantal elementen op platen, worden verfijnd in de Code setup.

Beschikbaar in zowel Expert als Uitgebreide edities van IDEA StatiCa Staal.

Snelle rekentijd en hertekening van de resultaten

Ons wiskundig team heeft de prestaties van de analyseoplosser verbeterd. Volgens interne tests is er een gemiddelde daling van 35% in de looptijd van de oplosser (de rekentijd kan variëren afhankelijk van de verbindingsmodellen en de CPU-configuratie).

Het hertekenen van resultaten in de 3D-scène gaat nu ook sneller. Benchmarktests op grote projecten in de Member app tonen een snelheidstoename van 20-25%. Het bijwerken van de 3D-scène werd ook vereenvoudigd: in plaats van entiteiten één voor één op te ruimen, worden ze nu in hun geheel opgeruimd.

Beschikbaar in zowel Expert als Uitgebreide edities van IDEA StatiCa Staal.

Voetplaat verlengd over betonblok

In vorige versies van IDEA StatiCa Connection moest het hele betonblok voor de verankering van een voetplaat worden gemaasd voor de analyse, waardoor de rekentijd toenam, vooral bij modellen met grotere betonblokken en een groter aantal lasteffecten.

Deze verbetering zorgt ervoor dat alleen het noodzakelijke deel van het betonblok wordt gemaasd en dat het onaangeroerde resterende oppervlak wordt genegeerd.

Dit leidt voor sommige modellen tot een aanzienlijke verkorting van de rekentijd, terwijl toch dezelfde veilige en nauwkeurige resultaten worden verkregen.

Beschikbaar in zowel Expert als Uitgebreide edities van IDEA StatiCa Staal.

News for Concrete and Prestressing

Our Concrete improvements are of a truly practical and international nature. And for those more demanding Concrete users of you out there, you will be excited to learn that we have implemented automized calculation of equivalent time for long term deflection in the Beam application. And what about those international updates?

Although metric is commonplace in Europe, the US and Middle East markets still use imperial. Previously, in the Detail application, when you applied new entities to the model that were in metric units but presented everything in imperial units, you got dimensions containing many decimal places. Not any longer. From 23.0 onwards, the dimensions can be rounded according to your preferred unit system.

It is now also possible to run a limited stress check to ignore any irrelevant stress peaks for SLS checks of concrete, which is fully in compliance with Eurocode. You get a 100% code check with a warning about neglected parts, while still remaining completely safe. This and the other enhancements to Detail mean it is an impressive 25% faster, saving you both time and money!

Member also enjoys a serious mesh update in the form of triangular mesh. This brings the advantage of a much bigger mesh and the results being less mesh sensitive. Plus, due to the lower amount of finite elements, the calculation is faster, the presentation of the results is faster and the application’s response is better, too.

The improvements in Concrete and Prestressing include:

Beperkte spanningscontrole in Detail

Spanningspieken (singulariteiten) kunnen verwaarloosd worden bij de spanningslimietcontrole! Voordat we deze optie in detail uitleggen, herinneren we ons hoe de singulariteit, die verwaarloosd kan worden, en de spanningsconcentratie, die niet verwaarloosd kan worden, verschillen. In de figuur hieronder zie je een typische spanningspiek (singulariteit) in een scherpe hoek en een typische spanningsconcentratie rond een opening.

Het lijkt erg op elkaar, dus hoe kun je de singulariteit van de spanningsconcentratie onderscheiden? Wanneer kun je de beperkte spanningscontrole gebruiken? Wel, de beslissing is altijd aan de verantwoordelijke ingenieur. We kunnen je advies geven en enkele typische singulariteiten noemen om je te helpen.

• Wanneer er een snelle spanningsverandering optreedt in één element van de mesh - dan is er sprake van een singulariteit.
• Als de spanning alleen in één knooppunt van de mesh hoog boven de limiet is - dan is er een singulariteit.
• Alleen de zeer kleine gebieden met een hoge spanning moeten verwaarloosd worden.
• Typische singulariteiten - scherpe hoeken.

Laten we nu uitleggen hoe de functie werkt. Er is een muur met een opening met een ontoereikende spanningsbegrenzingscontrole in de rechter scherpe hoek.

Zoals je kunt zien, is het gebied erg klein in verhouding tot de hele constructie. Er is een optie in het bovenste lint waarmee je de ontoereikende gebieden kunt negeren.

De bezetting is dan 100% en er verschijnt een afwijking.

Je kunt ook de verwaarloosde gebieden weergeven.

Al deze controles en afbeeldingen kunnen worden toegevoegd aan het rapport. Zo wordt getoond dat sommige gebieden verwaarloosd zijn, of hoe groot deze gebieden zijn. Je kunt kiezen of je originele waarden wilt rapporteren of niet, enz.

Implementation of long-term losses in Detail

From version 23.0, you can set the estimation for long-term losses for pre-tensioned and post-tensioned tendons. It means that you won't have to complicatedly create special combinations with different prestressing coefficients to assess the structure at the beginning and end of its service life. A new entity in the properties of prestressing tendon called Long-term losses for SLS check [%] is now available, which allows you to check the short-term and long-term effects within one combination.

After calculation, you can switch between long-term and short-term to see the different results affected by the different material models as well as different initial stresses in the tendon.

How does it work? Read the following text to explore all the consequences of this new functionality.

For the calculation of the long-term effect (prestressing and permanent increment) in SLS checks, the values of stresses in the prestressing reinforcement are reduced by the defined value of the long-term losses. In other words, reduced stress by the estimation of long-term losses is used for prestressing and permanent increment where the E_c,eff,press and E_c,eff,perm are used. For a variable increment (and for short-term effects), where the E_cm is used, the reduction is no longer taken into account.

The value of long-term losses for SLS check [%], which should be set for pre-tensioned and post-tensioned tendons, differs. Here's why.

Pre-tensioned tendons

For pre-tensioned tendons, the input stress is the stress just before the release from abutments (stress after short-term losses due to anchorage set -> slip, deformation of abutments, short-term relaxation, etc.). The elastic strain in concrete is automatically calculated with the corresponding material model (E_cm is used for short-term effects, and E_c,eff is used for long-term effects). It follows that the long-term losses for the SLS check [%] is the value defining long-term losses caused by shrinkage and long-term relaxation. The default value is 10%.

As you can see in the figure below, there are now three types of stress.

• Input stress just before the release
• Stress after short-term losses
• Stress after long-term losses

Note that the self-weight is defined as a prestressing load type. The first increment (including self-weight) prestressing is shown.

Post-tensioned tendons

For post-tensioned tendons, the input stress is the stress after short-term losses, or you can set the anchorage stress and get the program to calculate the short-term losses automatically. Short-term losses, in this case, are – friction, immediate elastic strain in concrete, and anchorage set -> slip. It follows that the long-term losses for SLS check [%] is the value defining long-term losses caused by creep, shrinkage, and long-term relaxation. The default value is 10%.

As you can see in the figure below, there are now two types of stress.

• Input stress = Stress after short-term losses
• Stress after long-term losses

Note that the self-weight is defined as a prestressing load type. The first increment (including self-weight) prestressing is shown.

Available in Enhanced editions of IDEA StatiCa Prestressing.

Imperial rounding improvements in Detail

We distinguish two types (groups) of units:

• Units for presentation purposes
• Units for the applying of new entities into the model

These groups are independent and can be arbitrarily combined (for example, metric units for presentation but imperial units for application of the new entities).

For this purpose, the new feature that defined the type of preferred dimension for new entities was implemented. When defining a new project, the user can set if the dimension of all entities (geometry, load, reinforcement) input into the model will be rounded for metric or imperial units.

When you decide to change the setting of application units in an existing project, it can be done in Settings.

Let's also recall where you can set the presentation units. Go to File -> Units and make changes.

For example, an I-shaped cross-section is presented with a different combination of application and presentation units.

Available in Enhanced editions of IDEA StatiCa Concrete and Prestressing.

Equivalent time for deflection evaluation

The calculation is based on a linear deflection from permanent loads (or prestressing) applied in construction stages. The calculation will be performed after clicking the Auto button (the value can still be defined manually).

The effective time d is calculated according to the formula:

\[d = \frac{{\sum\limits_{n = 1}^i {{t_i}\cdot\,{u_{st,i}}} }}{{\sum\limits_{n = 1}^i {{u_{st,i}}} }}\]

where

t_i           time when the load (or prestressing) for each phase is applied

u_st,i       the absolute value of the maximum short-term linear deflection from the applied load (or prestressing)

The particular times used when the load is applied can be found in the construction stage tab, whereby, the superimposed dead load is the last phase taken into account. The used value of the linear deflection has been calculated by the software. For the construction stage in which we apply prestressing, we consider both values in the calculation – from the permanent load and from prestressing.

Available in both Expert and Enhanced editions of IDEA StatiCa Concrete and Prestressing.

Triangular mesh in concrete Member

A triangular mesh for cross-sections has been implemented in the Member application for concrete members. The rectangular mesh that was used previously was sufficient for members in bending only if the very fine mesh was defined. The reason is that the results are calculated in the integration points located in the center of gravity of each finite element, so we don't calculate the actual stress at the edge of the cross-section. Results are then very sensitive to mesh size, especially for members in bending, for which the compressive zone in concrete could be just a few centimeters high. Hence, many finite elements cause a slowing down of the calculation as well as the presentation of the results in the 3D scene.

All these problems have been solved by implementing the triangular mesh for sections calculated by the MNA and GMNIA analysis. Integration points are located in nodes (finite element vertexes), so we get results at the edge of the cross-section to capture stress peaks in concrete due to bending. This brings many advantages to users. The results are not sensitive to mesh size, so by default, the mesh is rough (in comparison with rectangular mesh), leading to decreasing the calculation time and faster application response when working with results along with more precise and safer results.

Available in the Enhanced edition of IDEA StatiCa Concrete

Minor improvements

• Faster calculation by up to 25 % in Detail (again!)
• Transition length added to SLS for pre-tensioned tendons in Detail
• GMNIA analysis in Member now includes the code-checking of shear and torsion

News for BIM links

BIM interconnectivity of IDEA StatiCa applications with the third-party software has been here for some time. The coverage of the brands and products is really wide, with thirteen in-the-house solutions and several more developed on side of our partners. So, the focus for version 23.0 was not about the number of links, but about the quality and reliability. What has been changed is the way in which we read and use data from other applications. This means our users shouldn't experience any surprises in special cases and workflows.

Our new BimApi solution is continuously spread within the BIM portfolio, and the Load mapping algorithm has got to the new generation of connection recognition.

Algoritme voor het importeren van lasteffecten in staalverbindingen

Het algoritme is gebaseerd op topologische code die onafhankelijk is van LCS of de volgorde van de selectie van de elementen in een verbinding.

Dit helpt vooral in gevallen met deze typische workflow. De verbindingsontwerper wil het constructiemodel van een verbinding belasten vanuit een detailer (geëxporteerd vanuit CAD) met behulp van lasten in een model dat is aangeleverd door een ingenieur (geëxporteerd vanuit FEA). Deze workflow bespaart veel tijd en maakt effectief gebruik van de gegevensuitwisseling tussen applicaties.

Minder beperkingen:

• LCS'en van het huidige model en het model dat geïmporteerd wordt hoeven niet identiek te zijn.
• De volgorde in de lijst met projectelementen hoeft niet hetzelfde te zijn

Het algoritme herkent en identificeert automatisch de overeenkomstige elementen en wijst er op betrouwbare wijze de lasteffecten aan toe.

Beschikbaar zowel in Expert als in Enhanced edities van IDEA StatiCa Steel.

Belasting Extreme Selectie

Als ontwerper van stalen verbindingen moet je repeteren om snel het definitieve ontwerp te vinden. Daarvoor hoef je niet alle belastingseffecten op het model te evalueren. Je moet alleen de kritische belastingseffecten gebruiken om dit voor elkaar te krijgen.

Er zijn verschillende manieren om belastingseffecten te definiëren in het IDEA StatiCa Connection-model. Voor verschillende belastingseffecten is de eenvoudigste manier om de belasting te importeren via een BIM-koppeling of de importmogelijkheid XLS te gebruiken.

U kunt de belastinginvoer ook ontvangen in een Excel-spreadsheet, dat honderden belastingcombinaties per aansluiting kan bevatten. Aangezien het zeer ineffectief is om die hoeveelheid belastingseffecten (in tijd) te berekenen in IDEA StatiCa Connection, moet u alleen de doorslaggevende selecteren, zodat het totale aantal belastingseffecten (en de tijd!) wordt beperkt.

IDEA StatiCa Connection heeft nu een handige functie om de extreme belastingseffecten op een geautomatiseerde en eenvoudige manier te filteren. Maar eerst...

Welke belasting is de extreme?

De Belasting Extreme Selectie evalueert de belastingscomponenten van elk verbonden element in de verbinding en selecteert de meest extreme op basis van de volgende criteria:

• Positief of negatief maximum van elke belastingscomponent (N, Vy, Vz, Mx, My, Mz) - 12x
• Maximale dwarskracht resultante - 1x
• Maximale buigmoment resultante - 1x
• Maximale positieve en negatieve normaal resultanten - 2x
• Maximale dwarskracht resultante - 1x
• Maximale totale resultante - 1x

Voor elk verbonden element kunnen theoretisch maximaal 18 belastingsextremen worden geselecteerd. Het totale aantal geselecteerde extremen is dus n x 18, waarbij n het aantal elementen in een verbinding is. Het aantal geselecteerde belastingsextremen kan echter lager zijn naarmate de extremen van de elementen elkaar overlappen.

Laten we nu eens kijken hoe je extreme waarden kunt filteren.

Selecteer de extremen en voer de analyse uit

Om de te analyseren extremen te selecteren, gebruik de rechter muisknop op de Belastingseffecten en selecteer de optie Bereken belastingsextremen.

Hierdoor worden de irrelevante (niet-extreme) belastingseffecten uit de lijst verwijderd. De reden voor elk geselecteerd extreem belastingseffect staat in de beschrijving onder de tabel.

XLS import van extremen

U kunt de selectie van de extremen ook gebruiken bij het importeren van de belastingswaarden uit een Excel-blad. Kruis het vakje Alleen extremen importeren aan. U krijgt onmiddellijk te zien hoeveel belastingseffecten als extremen worden beschouwd.

De extreme belastingseffecten worden ingevoerd en de rest wordt genegeerd.

Instellen van de toleranties

Om de irrelevante (kleine) waarden van extremen te verwaarlozen, kunt u voor elke component van de interne krachten limieten/toleranties instellen. De krachtwaarde (een absolute waarde) lager dan de ingestelde limiet wordt niet beschouwd als evaluatie van de extremen.

Wanneer u deze waarden verandert in hogere, wordt een waarschuwing gegeven en de redenen voor de keuze van het gegeven belastingseffect.

U kunt uw aangepaste waarden onder de sjablonen opslaan en ze in een ander project gebruiken door ze te laden of de sjabloon als standaard in te stellen.

Beschikbaar in Expert editie van IDEA StatiCa Staal.

Setting up parametric design with Developer Tab

It is not necessary to manually modify the IdeaConnection.exe.config file in the root folder, which would be time-consuming and inconvenient.

Thanks to the raising numbers of advanced users of IDEA tools, it is enough to just enable the Developer mode in Project tab/Preferences.

This brings the user a new tab in the main toolbar, with additional features.

Export IOM:

• Model – export the model data through IOM (Idea Open Model) in .xml format
• Conn Data – export the model data through IOM in .json format

Template:

• Save as – the user can save the connection model properties in the Idea Template (.IdeaTemp) format
• Apply – the user can apply Idea Template format to the whole Connection model (all members are involved)
• Simple – the user can apply Idea Template format to a selected part of the Connection model (only selected members are involved)

There is also a property grid window part-displayed with two separate tables:

Parameters table – this provides the user with the set of IOM parameters that are available to use for parametric design

Model parameters – this allows joining the specific IOM parameter with the specific Model parameter of the current Connection project

For more information about these features, please visit our GitHub page
https://github.com/idea-statica/ideastatica-public/wiki/Developer-Mode-Parameters#parameter-input
https://github.com/idea-statica/ideastatica-public/wiki/Reference-Guide-Expression-Parameters

This feature can be found in the applications Connection and Member.

Available in both Expert and Enhanced editions of IDEA StatiCa Steel.

If you want to check the compatibility with your particular application, just take a look at our list of actively supported versions in 23.0.

Cloud & Licensing & All applications

The biggest news in the Cloud is that Web Connection Browser has been renamed Connection Library. This was the decision after a lot of market research into how we can make the library more user-friendly, intuitive and optimize its workflow.

User Portal has also been improved to report the product version, country analytics, the reporting of license clashes and the licensing system has increased stability, eliminating any related support cases.

Gebruikersportaal - laatste keer actief, versie bijhouden

Een van de hoofddoelen van het gebruikersportaal is om duidelijk te kunnen zien waar en wanneer potentiële problemen met de licentie zich voordoen aan de kant van de gebruiker. Ook om gebruikers en beheerders meer controle te geven over de licentie en het gebruik van de applicatie.

Je kunt de volgende gegevens vinden in de sectie Licentie & Gebruikers in het Gebruikersportaal:

Alle gebruikers, inclusief beheerders

• Laatste keer actief
• Gebruikersinstelling van het selectievakje Producten gereserveerd houden
• Gebruikte versie

Alleen admins

• Meer informatie over gebruik en botsingen - Een admin kan de details van licentie botsingen zien, vooral de dagelijkse gevallen van botsingen en ook de gebruikers die botsten.

We hebben ook maatregelen geïmplementeerd (zoals het correct vrijgeven van licenties) om clashes en licentieproblemen te verminderen.

Beschikbaar voor alle edities van IDEA StatiCa.

IDEA StatiCa Basisplan

Een geldige betaalde licentie is niet nodig om een account aan te maken en in te loggen op IDEA StatiCa User Portal. Hierdoor kunnen alle abonnees profiteren van het volgende:

• Checkbot Free
• Viewer
• Verbindingsbibliotheek
• Campus E-learning

Een van de belangrijkste voordelen van deze optie is het versnellen van de communicatie tussen geïnteresseerde gebruikers en IDEA StatiCa zonder de noodzaak om een licentie aan te vragen wanneer je alleen de Checkbot Free, Cloud tools en E-learning gebruikt.

Om een Basisplan account aan te maken, klikt u op het Gebruikersportaal licentie icoon in de menubalk bovenaan onze website.

Klik op "Nog geen account? Maak uw IDEA StatiCa account aan." en vul het formulier op de volgende pagina in.

Nadat je je account hebt geactiveerd, download je de nieuwste versie van IDEA StatiCa vanaf hier en wacht je tot het bestand klaar is met downloaden. Je kunt dan dubbelklikken op het installatiepakket in je downloadmap en installeren met behulp van de stapsgewijze installatiewizard en je gegevens invoeren wanneer daarom wordt gevraagd.

Houd er rekening mee dat met het Basis-abonnement alleen de bovengenoemde gratis IDEA StatiCa diensten en producten beschikbaar zullen zijn in de geïnstalleerde toepassing.

Solved incidents

See the current list of solved incidents reported by our customers.
