Constructief ontwerp van een gewapende betonligger (EN)

In deze tutorial leer je hoe je een gewapende betonligger ontwerpt en controleert in IDEA StatiCa Beam volgens Eurocode.

1 Nieuw project

Start IDEA StatiCa op en selecteer de applicatie Beam.

U kunt een nieuw project maken door op Nieuw te klikken. Het Wizard-venster wordt geopend om de invoer te versnellen. Begin met een selectie van IHW betonligger, type gewapend en Enkele ligger. Ga door naar de volgende stap van de wizard door op Verder te klikken.

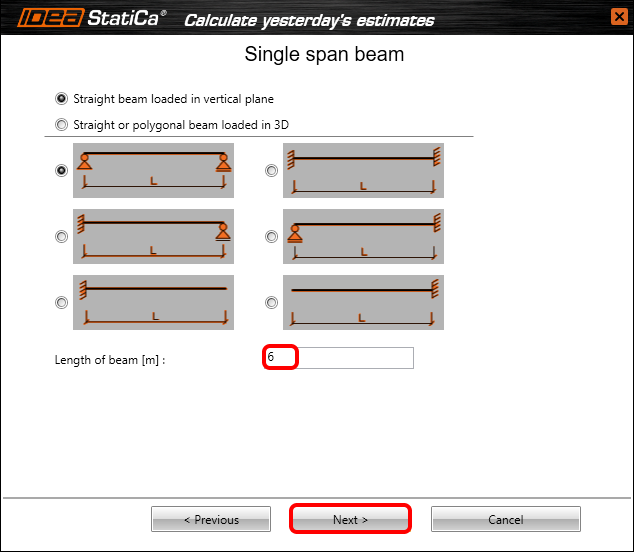

Als dat niet standaard is ingesteld, stel dan de lengte van de ligger in op 6 m.

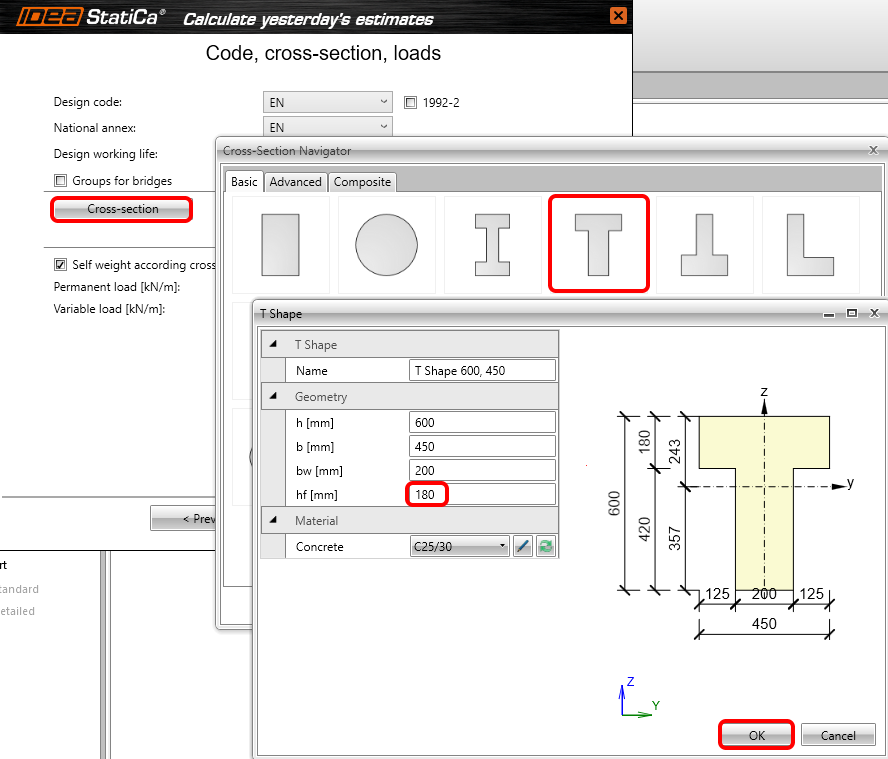

Nu moet u de norm, nationale bijlage, doorsnede en lasten instellen. In dit basisvoorbeeld kiest u een T-profie en wijzigt u de afmetingen als volgt.

Voltooi na de invoer van de variabele belasting het maken van het model.

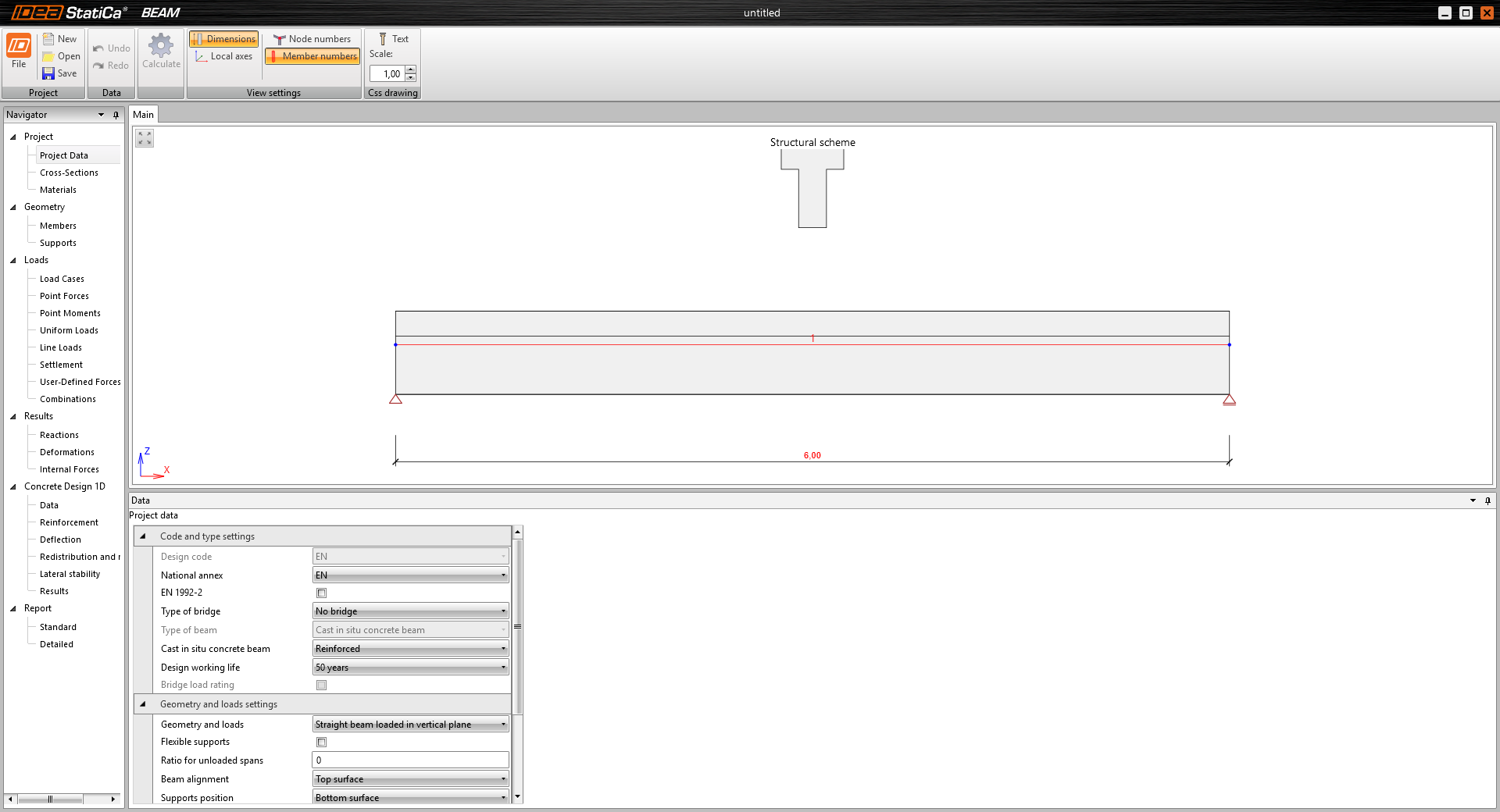

Het volgende model verschijnt op uw scherm.

2 Ontwerp

Als u niet meer lasten wilt toevoegen, kunt u direct doorgaan naar het tabblad snedekrachten in de navigator. U kunt alle resultaten van de snedekrachten van alle belastinggevallen of combinaties in het project bekijken. Als u de weergegeven resultaten wilt wijzigen, gebruik dan de gemarkeerde combobox om ze naar wens in te stellen. U vindt de extreme waarden samengevat in de tabel met de combinatiebeschrijvingen eronder, zodat u gemakkelijk kunt zien hoe de extreme waarden zijn bereikt.

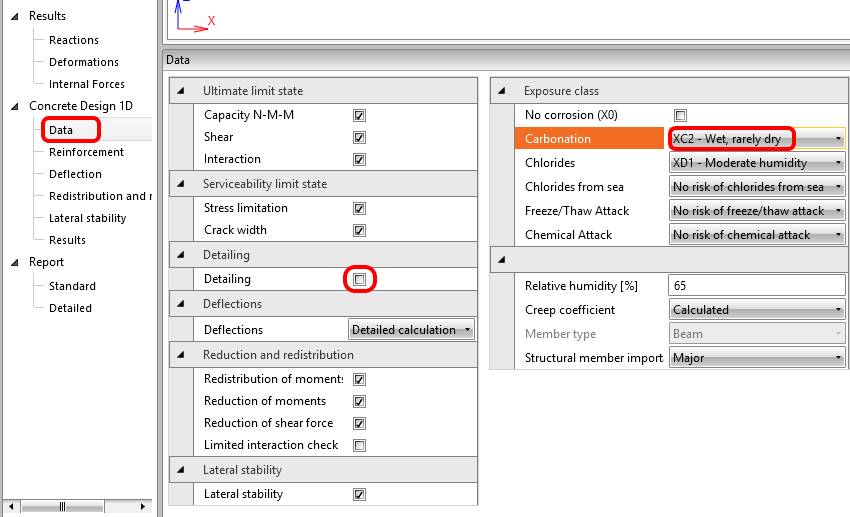

Na deze resultaten komt u bij het eigenlijke ontwerp en de wapening van de ligger. Kijk eerst in Gegevens, waar u de uit te voeren controles en berekeningen kunt instellen en ook een paar instellingen die invloed hebben op de controles, zoals milieuklasses. Laten we de milieuklasse voor carbonatatie wijzigen in XC2.

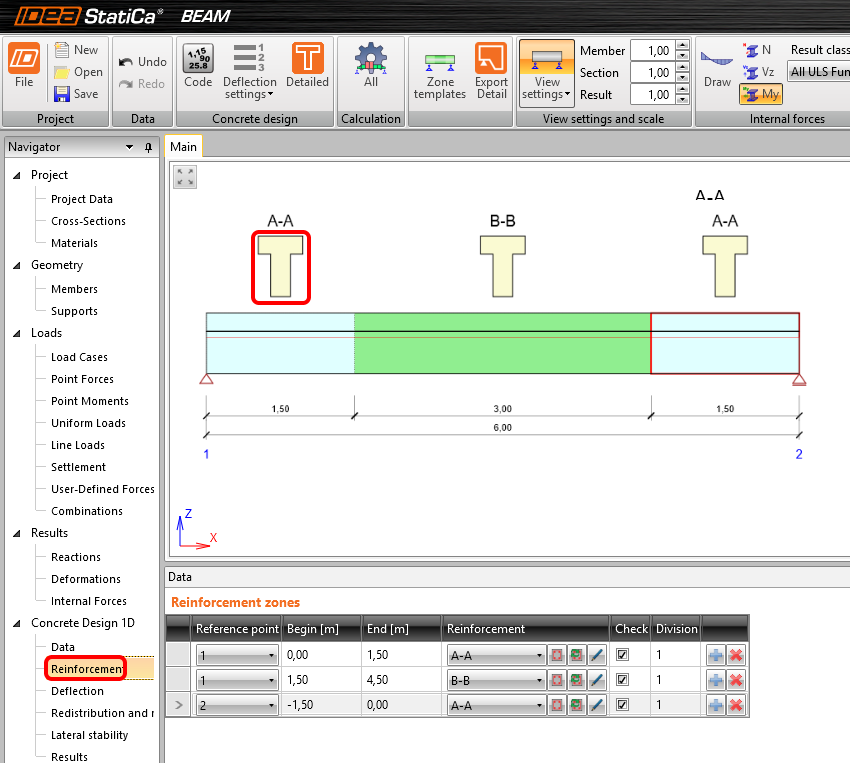

Laten we nu verder gaan met de eigenlijke wapening. Er zijn wapeningzones in de ligger, die kunnen worden aangepast (u kunt er ook sjablonen voor gebruiken). U voert de wapening voor de eerste zone A-A in door op de afbeelding van de vorm in de scène te klikken.

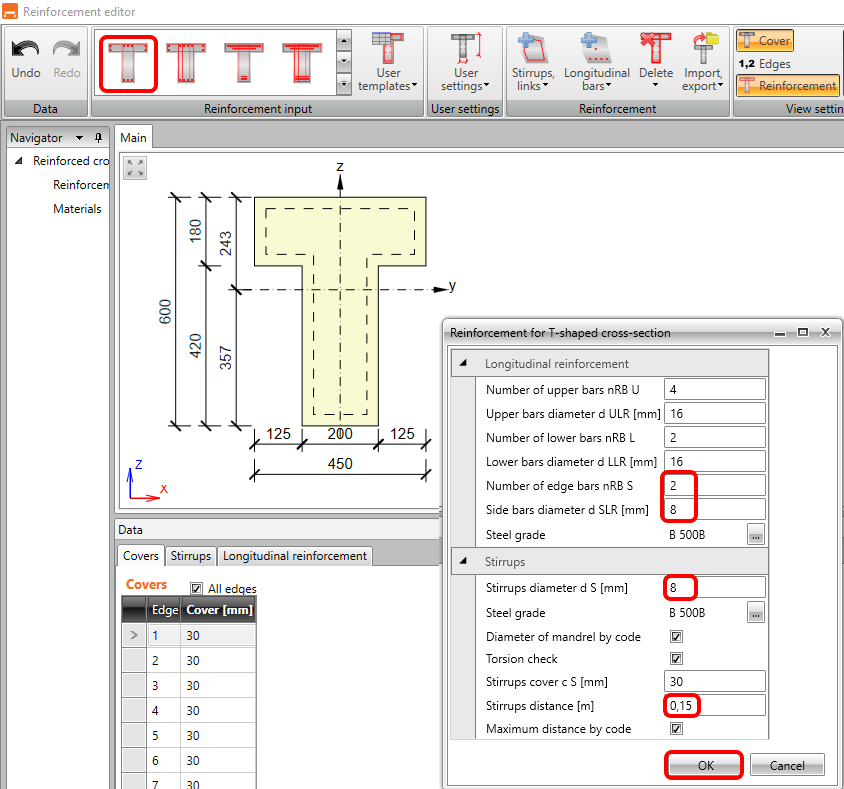

Begin met de eerste sjabloon in het lint en stel de nummers in zoals hier te zien is:

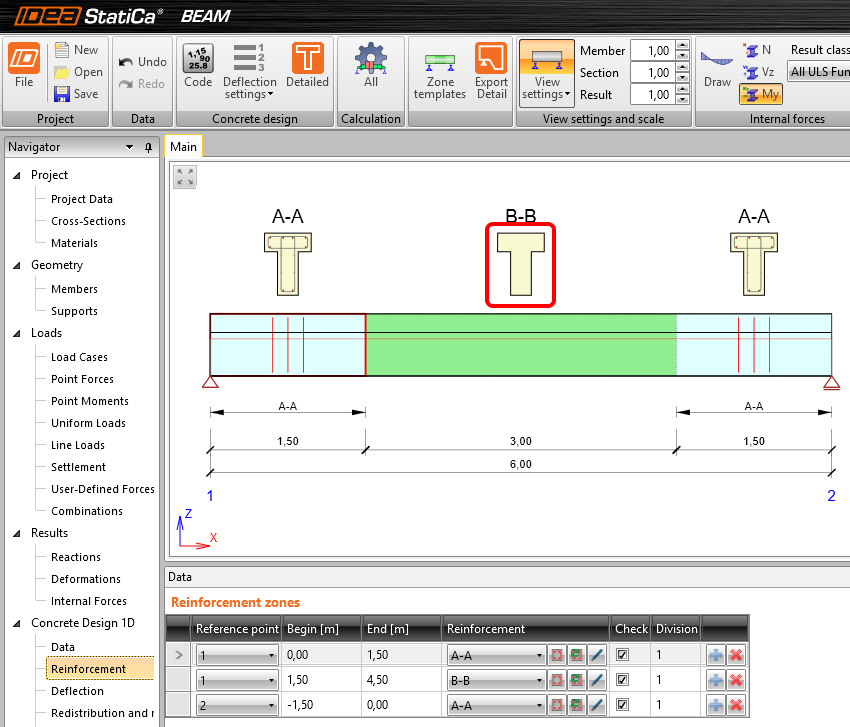

Nadat u op OK hebt geklikt, zal u zien dat zone A-A aan beide uiteinden van de ligger is gewapend. Laten we het werk voor zone B-B afmaken.

Herhaal de stappen om de sjabloon te gebruiken (deze onthoudt de laatste invoer) en wijzig het aantal onderste staven in 3 samen met de beugelafstand in 0,25m (het hoogste ronde getal om aan de detailleringsregels te voldoen).

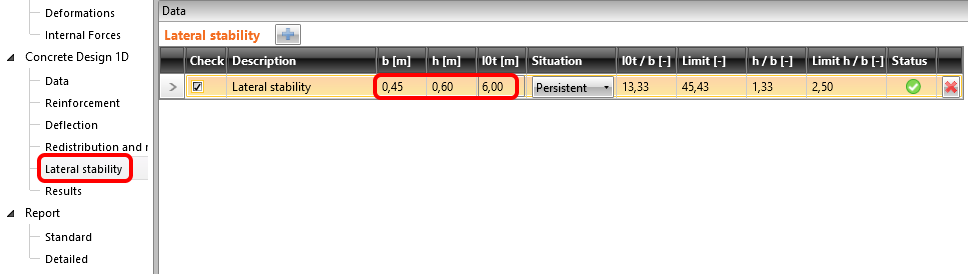

Als de wapening klaar is, is de laatste benodigde invoer de parameters voor de laterale stabiliteit. Vul het volgende in: de breedte van de flens in druk, de hoogte in het midden en de kniklengte voor torsie. De controle is onmiddellijk beschikbaar.

3 Controle

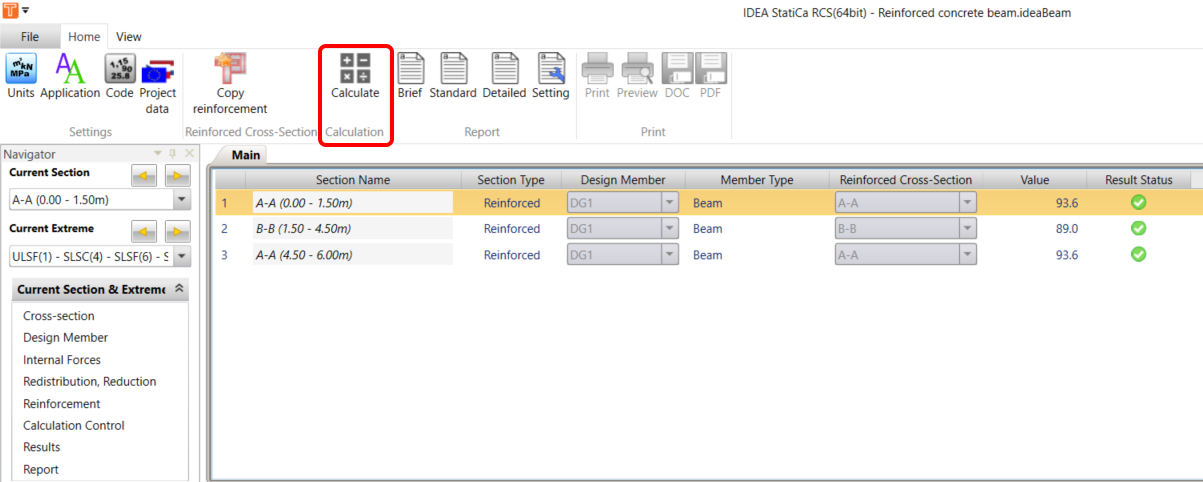

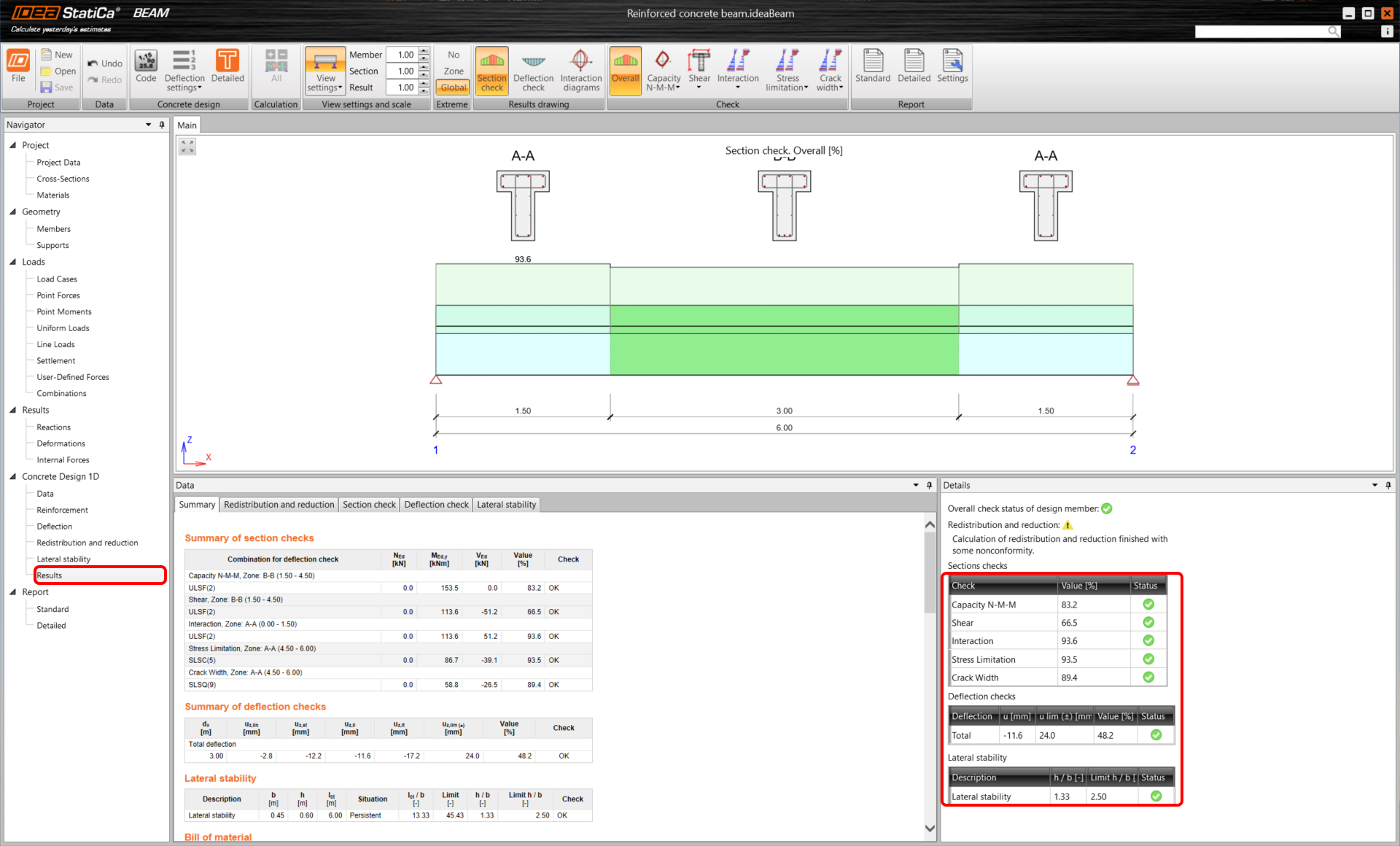

Klik op Resultaten in de navigator om de controles uit te voeren. Het eerste wat u ziet na de berekeningen is een samenvatting van alle controles. De snelste manier om te controleren of alles in orde is, is door naar de rechterkant van het scherm te kijken.

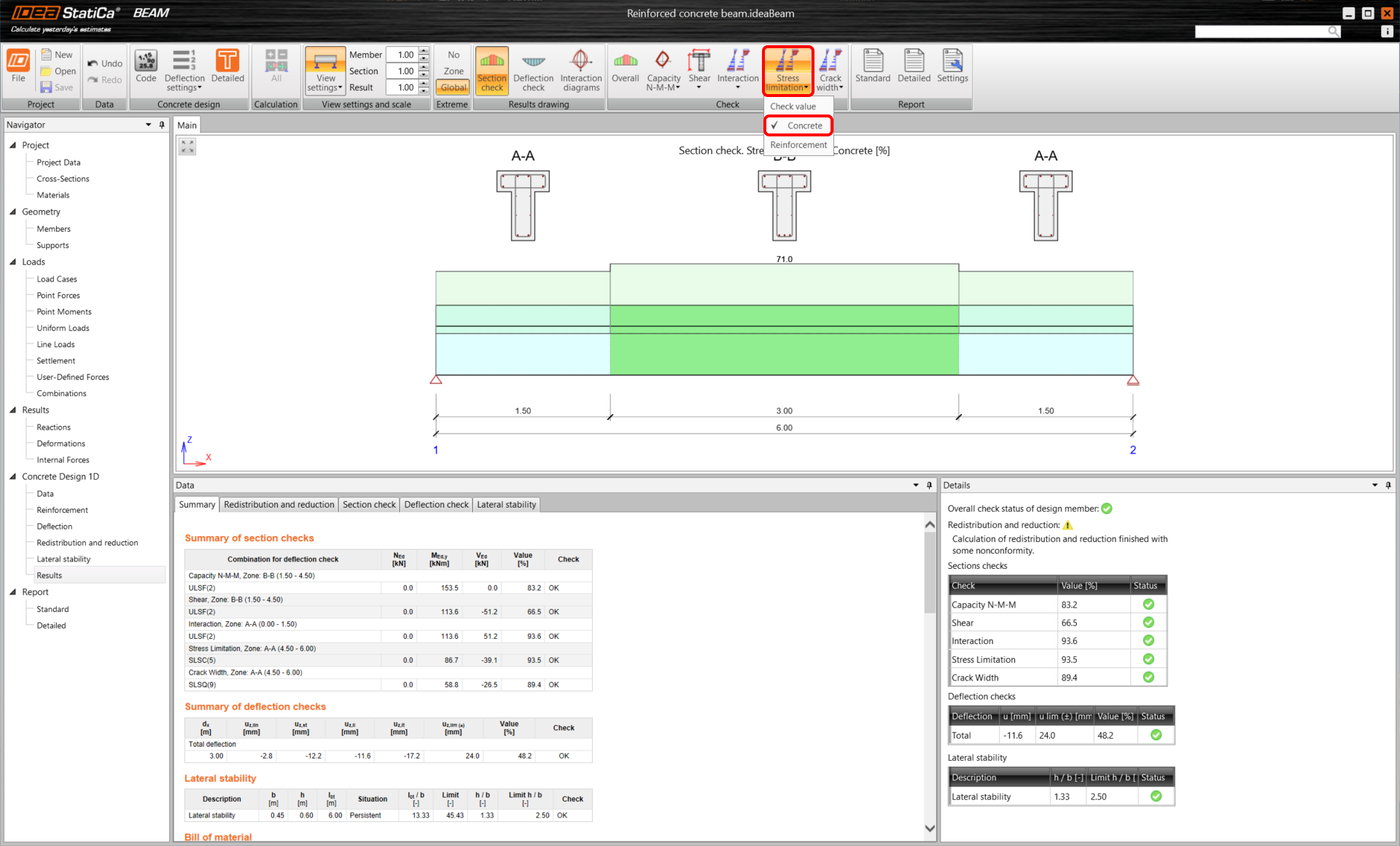

Met het bovenste lint kunnen we de resultaten doorlopen en kunt u altijd het gebruik in de afbeelding van het model zien. Laten we eens kijken naar het gebruik van spanningsbeperking controles voor beton.

Of kunt u overschakelen om de doorbuigingscontroles te zien.

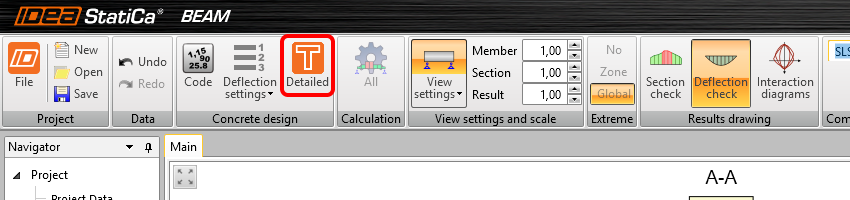

Als u de gedetailleerde resultaten gevisualiseerd wilt zien, kunt u alle zones per Gedetailleerd naar de RCS-module exporteren.

U komt terecht op het tabblad RCS Doorsnede, waar u berekeningen kunt uitvoeren met de knop Alles.

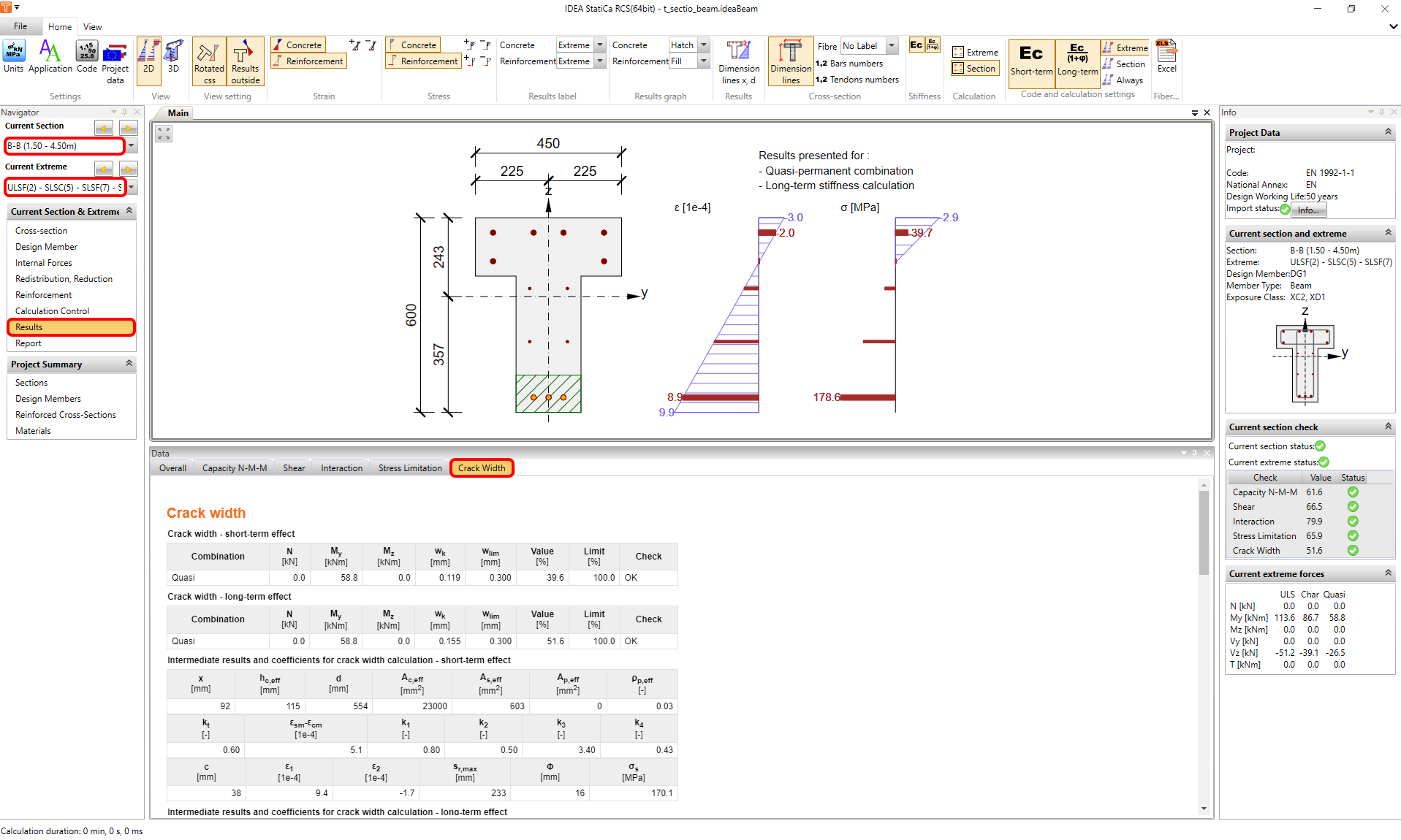

Zodra u naar de resultaten gaat en tussen de tabbladen schakelt, kunt u alle controles voor de geselecteerde doorsnede en extreem bekijken.

Sluit het RCS-venster om terug te gaan naar IDEA StatiCa Beam.

4 Rapport

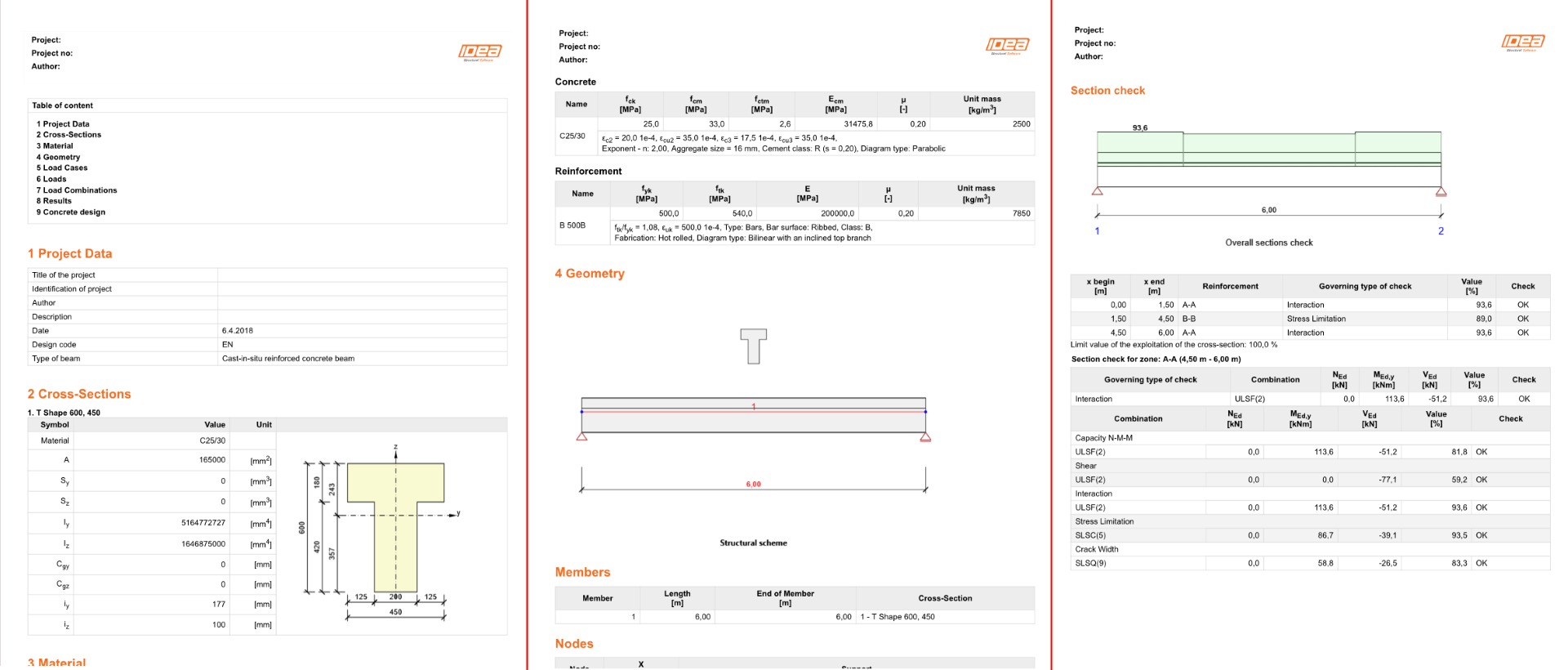

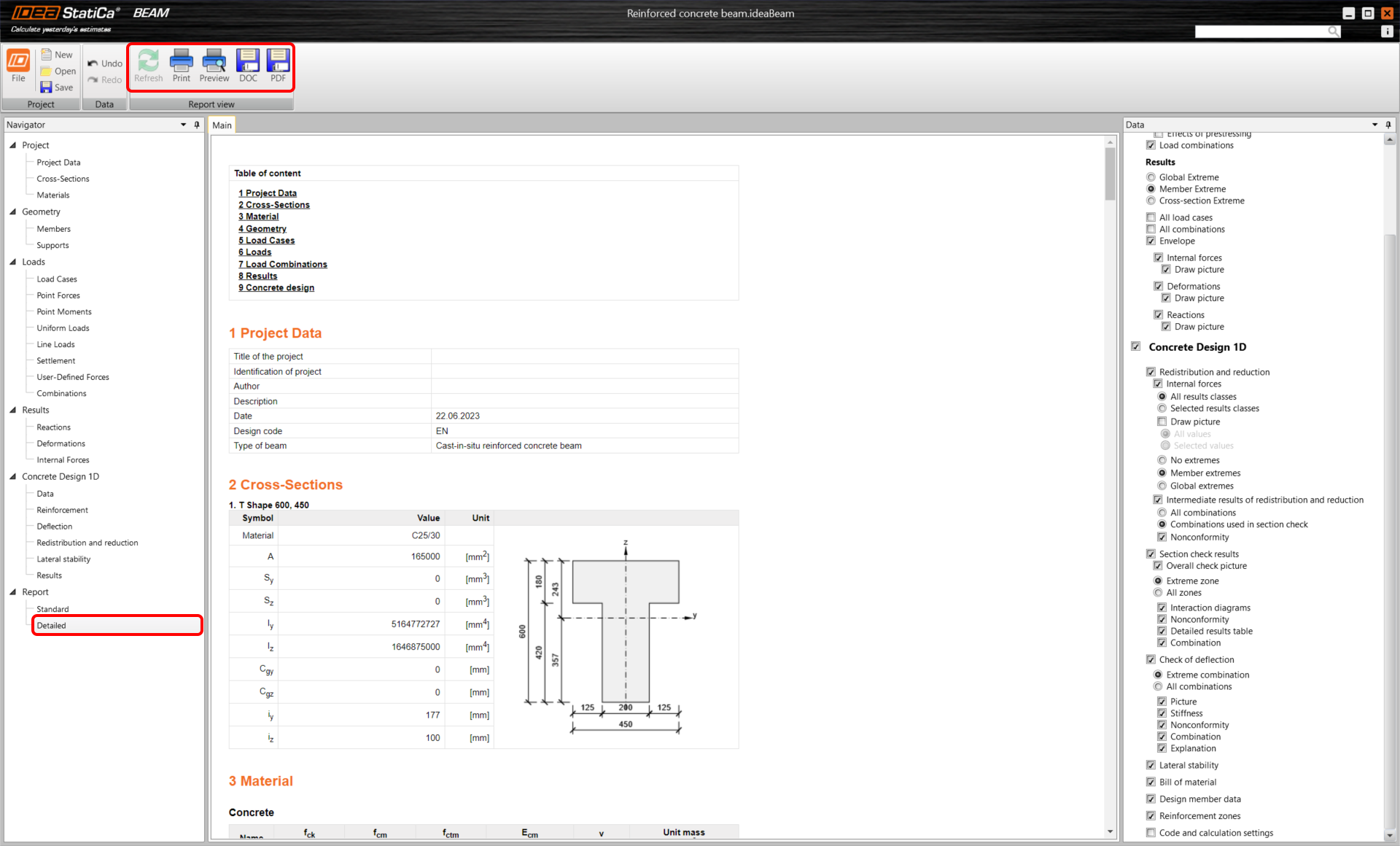

Ga tenslotte naar Rapport Voorbeeld / Print. IDEA StatiCa biedt een volledig aanpasbaar rapport om af te drukken of op te slaan in een bewerkbaar formaat.

U hebt een gewapende betonligger ontworpen, gewapend en gecontroleerd volgens de Eurocode.
