Dakconstructie AFAS Stadion
Over het project

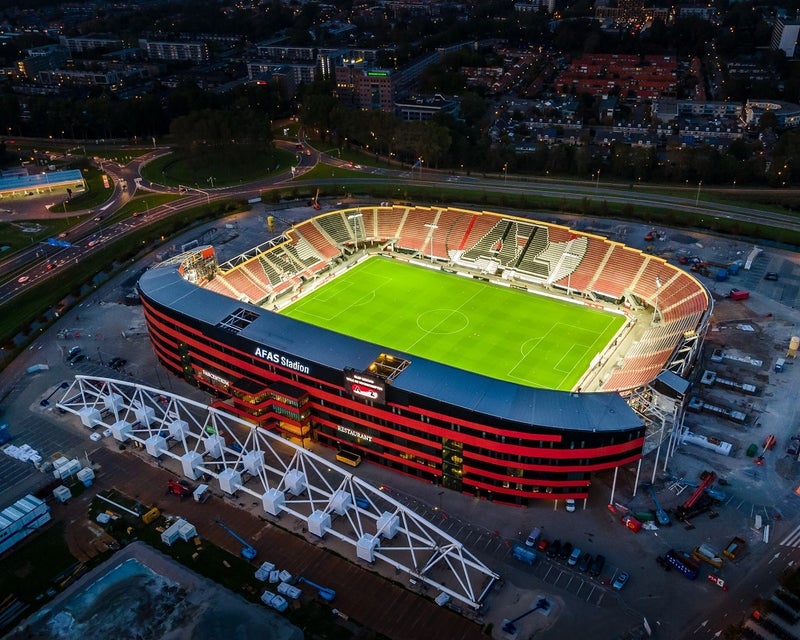

Zwarts & Jansma Architecten ontwierpen een nieuw dak dat als een jas of paraplu om het hele stadion zou zitten en een eigen draagconstructie zou hebben om niet te veel kracht op het bestaande gebouw uit te oefenen. De nadruk werd gelegd op een optimaal gebruik van de ruimte in het stadion, dus het dak moest dieper in het stadion reiken en meer bescherming bieden tegen regen en wind.

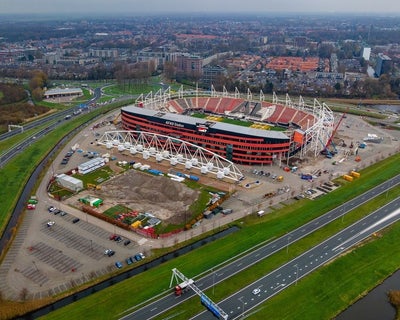

ASK Romein bouwde het nieuwe dak voor het AFAS stadion in samenwerking met BAM Bouw en Techniek en was verantwoordelijk voor de engineering, productie, conservering en montage van de gehele staalconstructie.
Vanwege de omvang en de uiterst complexe opbouw moest de constructie ook zeer goed bestand zijn tegen weer en wind.

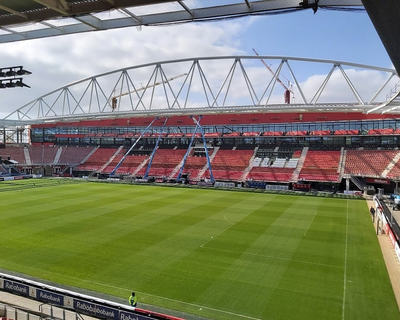

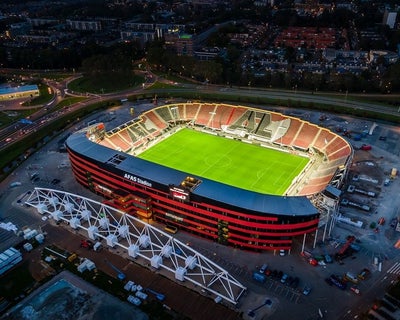

Het pronkstuk van de bouw is het 600 ton wegende, 170 meter lange vakwerk - een enorme boogconstructie die de Molenaar-tribune overspant en als dak dient.
Netherlands

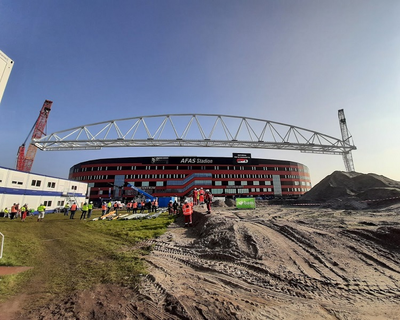

De constructie werd vakkundig op haar plaats gehesen door twee gigantische rupskranen die uit Frankrijk moesten worden overgebracht en ter plaatse opgebouwd. Er waren wel 100 vrachtwagens nodig om het grote aantal onderdelen te leveren dat nodig was om de 600 ton staal te balanceren.

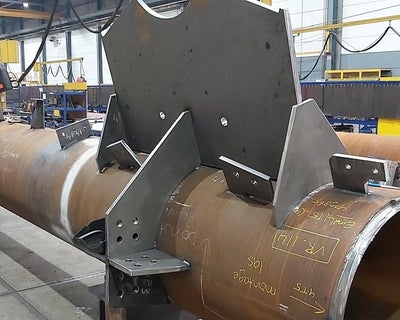

De megatruss is opgebouwd uit ronde holle profielen en de verbindingen zijn deels gelast, deels gebout.
Netherlands
Technische uitdagingen
Zoals u zich kunt voorstellen, was de megatruss de grootste uitdaging van de bouw. De steunpunten aan de uiteinden verschilden - aan de ene kant waren ze gekoppeld, en aan de andere kant waren ze gekoppeld én schuivend, wat een moeilijke situatie opleverde waarvoor IDEA StatiCa plus wat handberekeningen nodig waren.
Een andere grote uitdaging was dat de constructie moest kunnen bewegen en de beweging van de verschillende daken opvangen.
Netherlands

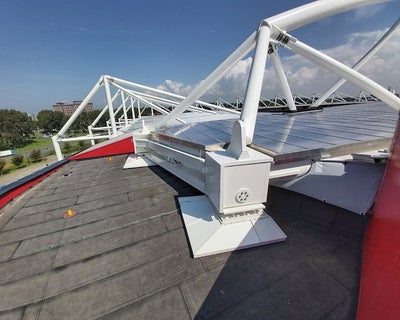

Er werden verschillende creatieve glijsteunen ontworpen voor verplaatsingen in twee richtingen, waarbij nog steeds trekkrachten werden verbonden om weerstand te bieden tegen geleidelijke instorting. De verbindingen moesten vrij kunnen glijden, in sommige gevallen tot 250 millimeter in beide richtingen. Dat is een halve meter schuiflengte plus extra´s voor toleranties.
Het team gebruikte rubberen pucks en een speciaal smeermiddel op de glijplaat van elke ligger, zodat deze vrij in twee richtingen konden bewegen. In één geval bouwden zij een "krokodillenbek"- ontwerp waarbij de ene ligger in één richting kon bewegen en de tweede in een andere richting, elk zonder de andere mee te trekken.

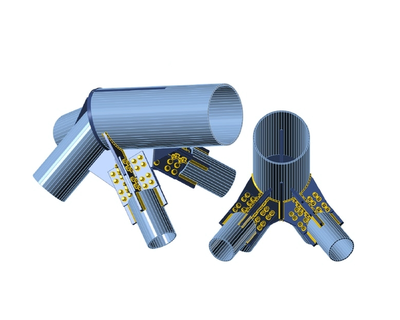

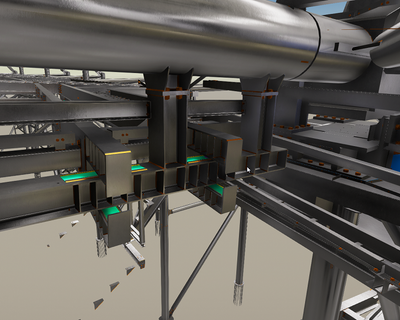

Alle details werden gecontroleerd in IDEA StatiCa Connection op verschillende posities van de schuifafstand.
Netherlands
Oplossingen en resultaten
Ongeveer 2.500 ton staal werd ontworpen, geproduceerd, geconserveerd en gemonteerd om het nieuwe dak te maken. En na slechts een jaar van ontwerp tot voltooiing, is het AFAS Stadion weer compleet en open voor toeschouwers.
Het stadion kan nu bijna 2.500 toeschouwers meer ontvangen omdat het nieuwe dak hoger is en aan alle kanten vier meter verder in het stadion reikt, waardoor meer zitplaatsen dichter bij het veld staan en beschermd zijn tegen het weer. De lichtmasten werden vervangen door duurzame LED-verlichting die mooi geïntegreerd is in de rand van het dak.
Het gerenoveerde stadion oogt nu groter en stoerder. Van veraf gezien versterkt de indrukwekkende ruggengraat van de reusachtige stralend witte balk aan de zuidwestkant de identiteit van het AFAS Stadion, en de kraanarmen geven nog meer kracht en allure aan het imposante bouwwerk.
Over ASK Romein
ASK Romein, opgericht in 2000, is een bouwbedrijvengroep met vestigingen in België en Nederland. Zij zijn gespecialiseerd in totale staal-, industrie-, offshore-, brug- en sleutel-op-de-deur bouw.
Dankzij hun technische expertise en investeringen in aanvullende bouwactiviteiten, ontwerpt en levert het ASK Romein team alle soorten bouwprojecten aan hun klanten wereldwijd.
Het bedrijf won de categorie infrastructuur, industriële & recreatieve constructies bij de IDEA StatiCa Excellence Awards 2021.
