Flint Engineering은 다소 혼합적인 접근 방식으로 금속 건물 프로젝트를 진행했습니다. 그들은 기초와 주요 모멘트 프레임 설계만을 담당했습니다. 제작업체는 경량 게이지 재료에는 관여하지 않기를 원했습니다. 일반적으로 구조 엔지니어는 건물 전체를 감독합니다. 이 경우 Flint Engineering은 구조물의 안정성과 건전성을 확보하고 구조물의 다른 부분에 대해 클라이언트와 협력해야 했습니다.
이 프로젝트의 또 다른 특이한 점은 클라이언트인 제작업체가 완전 용접 연결을 원했기 때문에 프레임 어디에도 볼트가 없었다는 것입니다.
Flint는 IDEA StatiCa를 워크플로우에 도입하여 용접에 대한 모든 모델링 기능과 연결부 어느 위치에나 스티프너를 추가할 수 있는 가능성을 활용함으로써 설계의 효율성을 추구했습니다.

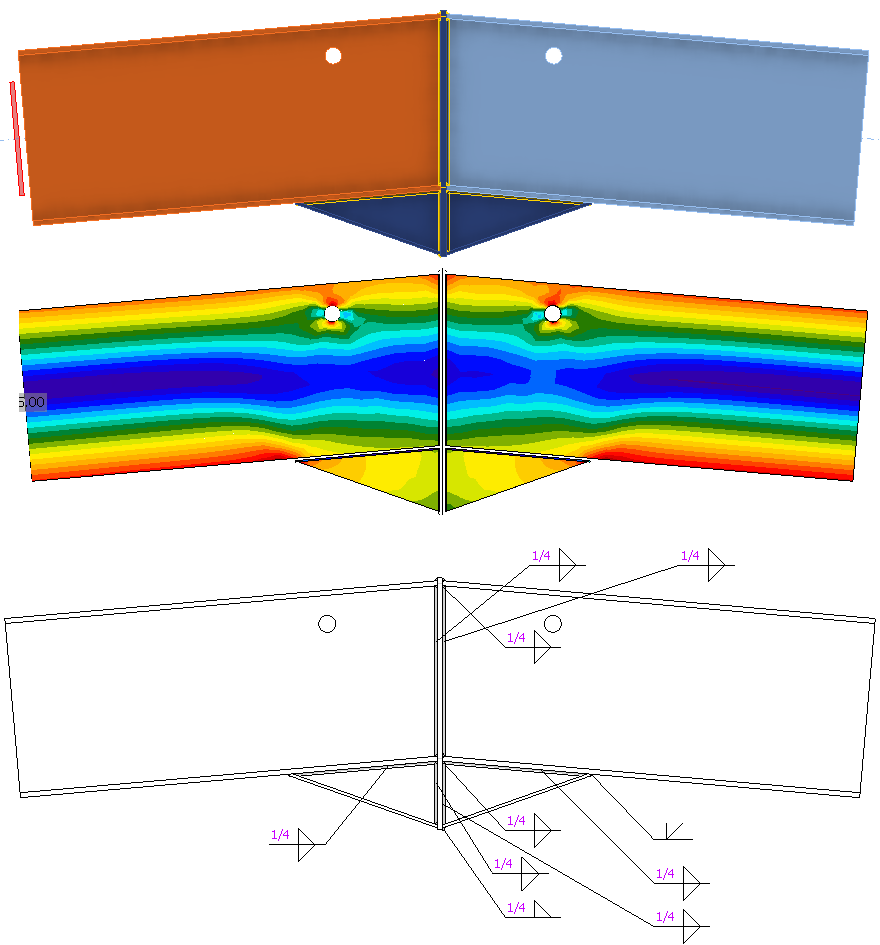

제작업체는 또한 헌치에 공장에 보유한 재료를 재사용하고자 했습니다. 예를 들어, 다음의 모멘트 스플라이스 플레이트 연결에서는 W10x33이 헌치로 사용 가능했습니다.
IDEA StatiCa Connection을 통해 헌치 모델링에 단면 특성을 활용할 수 있었으며, 구체적으로는 보강 부재를 모델링하고 공장에서 사용 가능한 재료를 선택할 수 있었습니다.

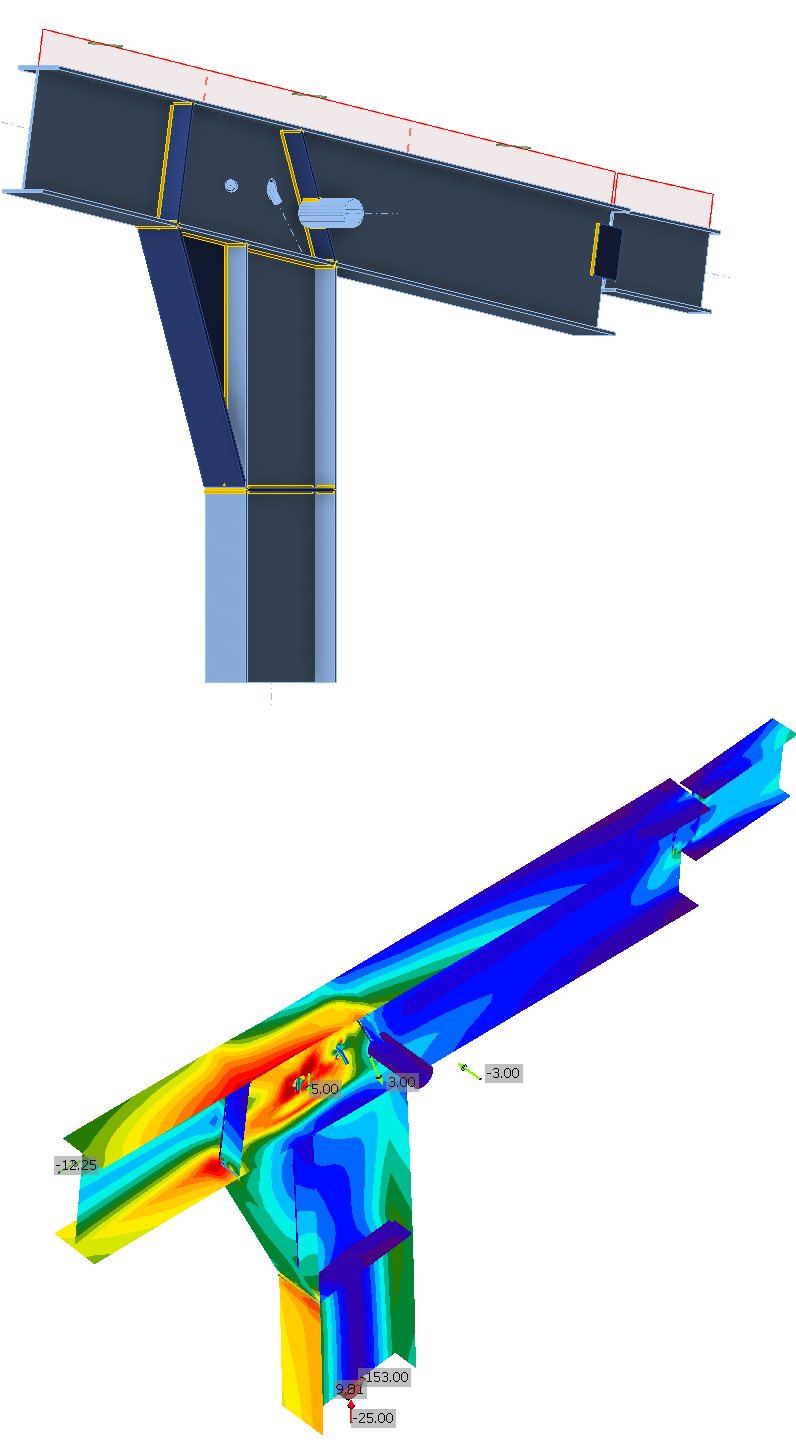

두 번째 예시는 단면 높이가 변하는 모멘트 프레임의 단부입니다. 모멘트 빔은 작업점을 지나 연장되며, 동시에 로드 X 브레이스가 빔의 웨브에 연결되어 면외 인장력이 추가됩니다.
IDEA StatiCa를 통해 Flint Engineering은 접합부의 모든 요소를 모델링하고 X 브레이스의 웨브 연결을 표현할 수 있었으며, 실제로는 힐사이드 와셔로 연결되었습니다. 연결부의 해결 방법은 웨비나의 다음 부분에 나와 있습니다.
웨비나 녹화
이 프로젝트에 대해 자세히 알아보려면 Flint Engineering Company 프로젝트 웨비나 녹화를 시청하세요.
