1 MIDAS Civil
Geometria

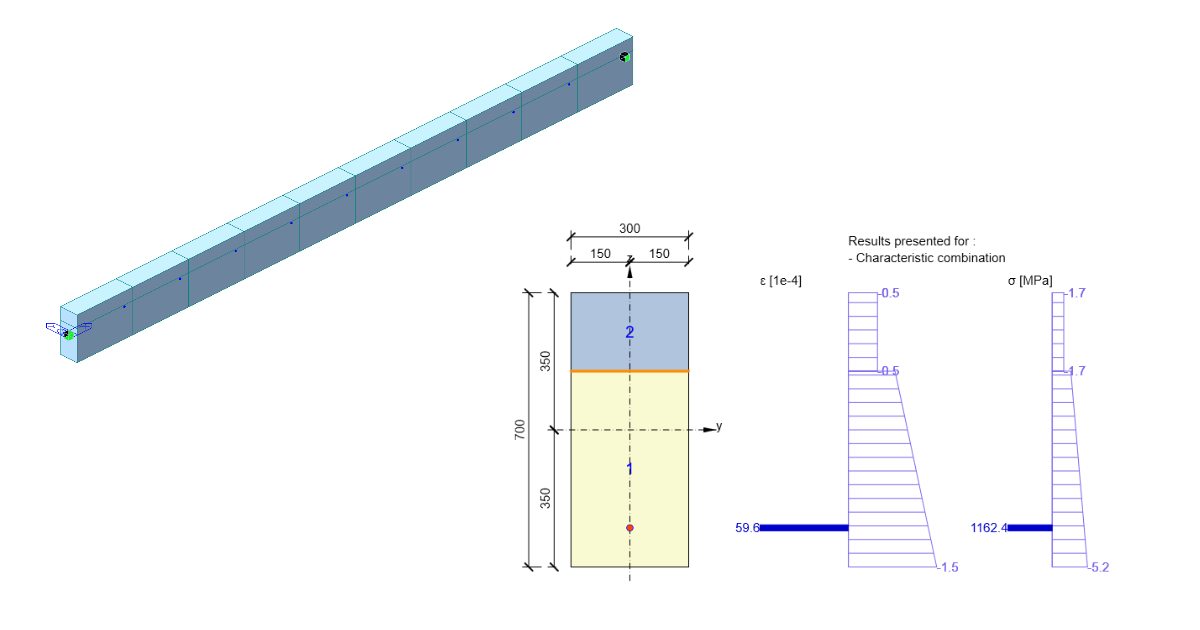

Si tratta di un modello strutturale con una luce di 10 metri, progettato con precompressione e soggetto a tre distinte combinazioni di carico permanente che corrispondono a diverse fasi costruttive.
Il modello comprende quattro fasi. Nella fase di Cassaforma, la trave è supportata da una molla non lineare che funziona esclusivamente a compressione. Durante la fase di Precompressione, il modello viene inizialmente precompresso e successivamente la cassaforma viene rimossa. Passando alla fase di Getto, la soletta viene quindi gettata. La vita utile operativa del progetto è fissata a 100 anni, tenendo conto della durabilità della trave del ponte.
Le forze interne per l'inserimento manuale in IDEA StatiCa RCS sono ricavate dall'Elemento 5 e dal Nodo 7. Ovvero dalla mezzeria della trave.

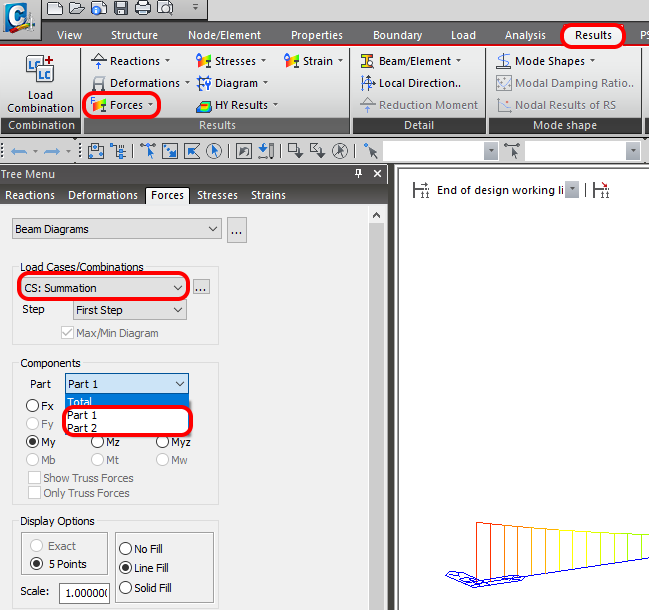

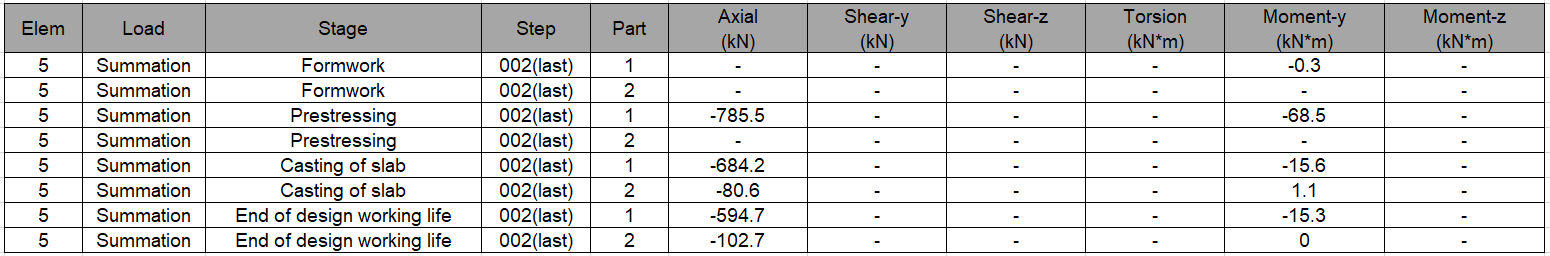

Le forze interne per ciascuna parte della sezione e per tutte le fasi costruttive sono ricavate da Midas Civil. Di seguito è mostrata la tabella con i valori inseriti per il nodo 7 e l'elemento 5.
Qui è possibile vedere i dati di input da MIDAS Civil.
2 Nuovo progetto

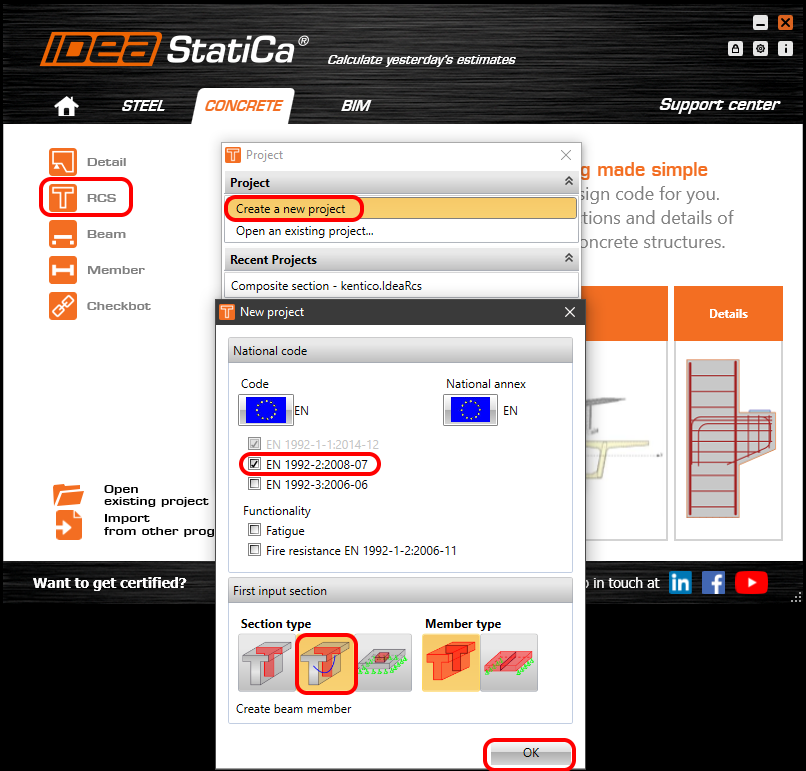

Avviare IDEA StatiCa (scaricare la versione più recente) e selezionare l'applicazione RCS. Creare un nuovo progetto e impostare la normativa per i ponti EN 1992-2-2008-07. Selezionare la progettazione di sezione Precompressa.
3 Sezione trasversale

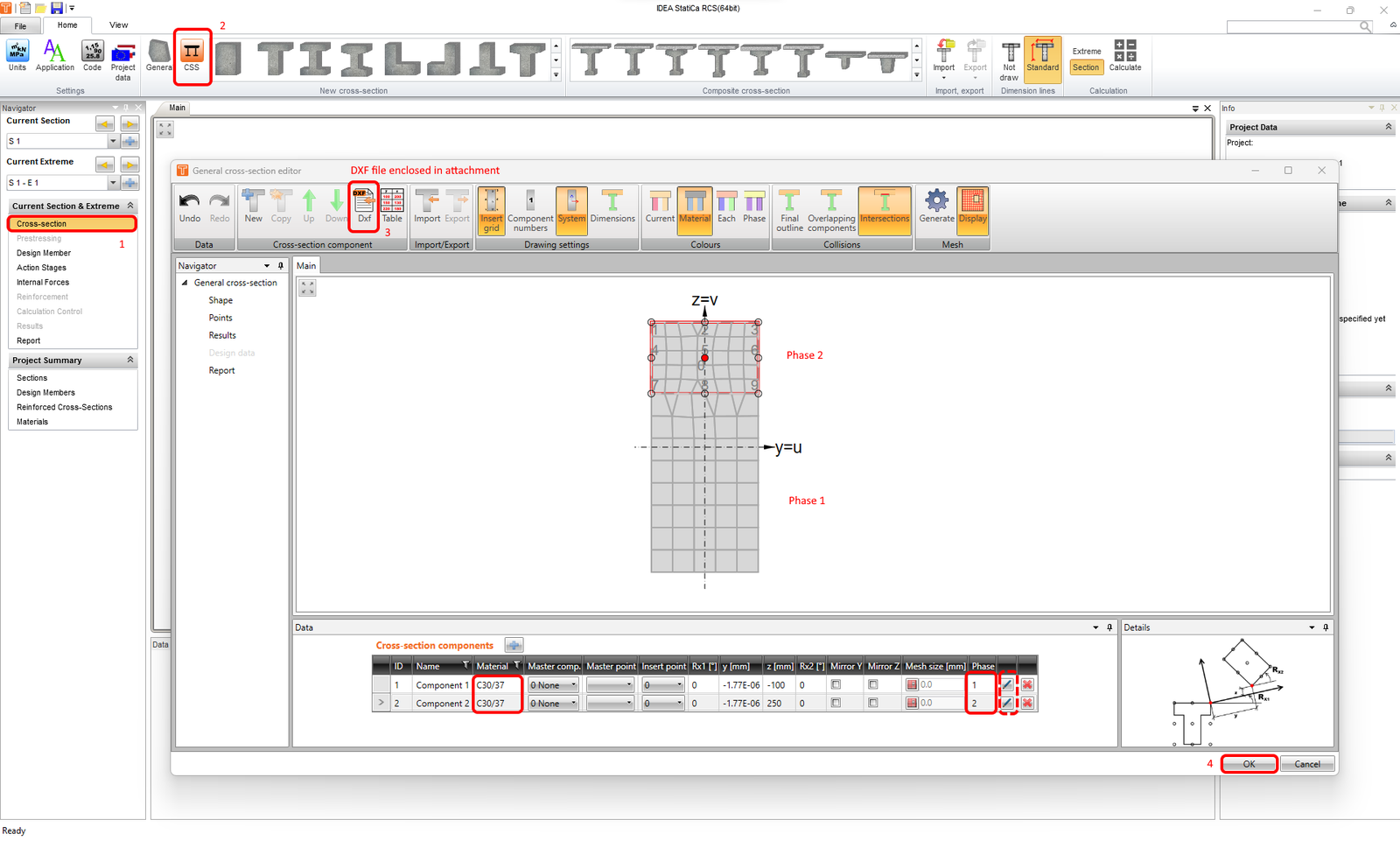

La sezione composita viene esportata dal file DXF allegato. È importante creare la Fase 1 e la Fase 2 per suddividere la sezione in due parti. Il calcestruzzo C30/37 è utilizzato per entrambe le componenti per impostazione predefinita, ma può essere modificato per ciascuna parte separatamente facendo clic sul pulsante Modifica (matita).
4 Precompressione

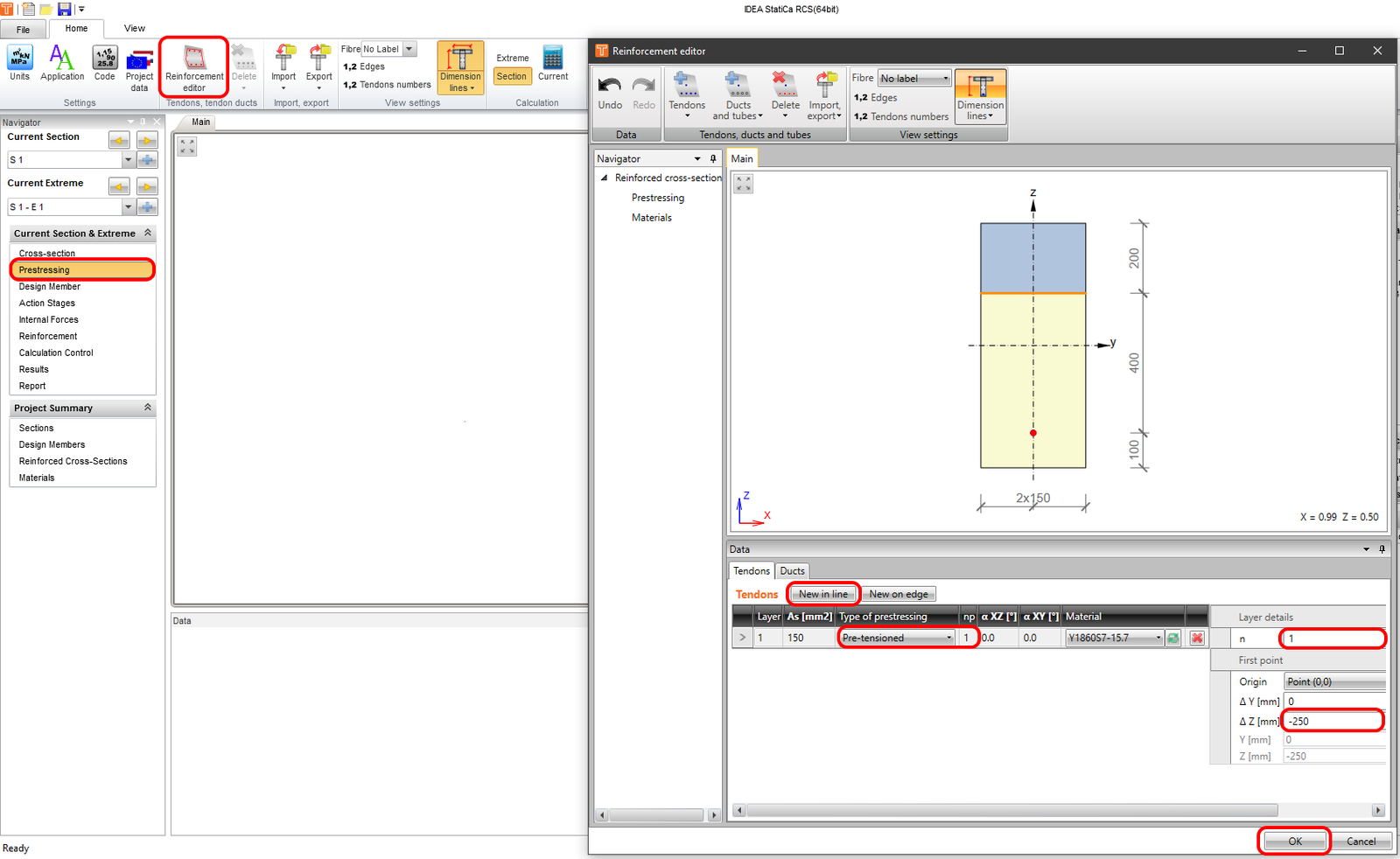

La disposizione della precompressione prevede sia tendini pre-tesi che post-tesi. Posizionare un tendine pre-teso a una distanza di 250 mm dal baricentro dell'intera sezione.

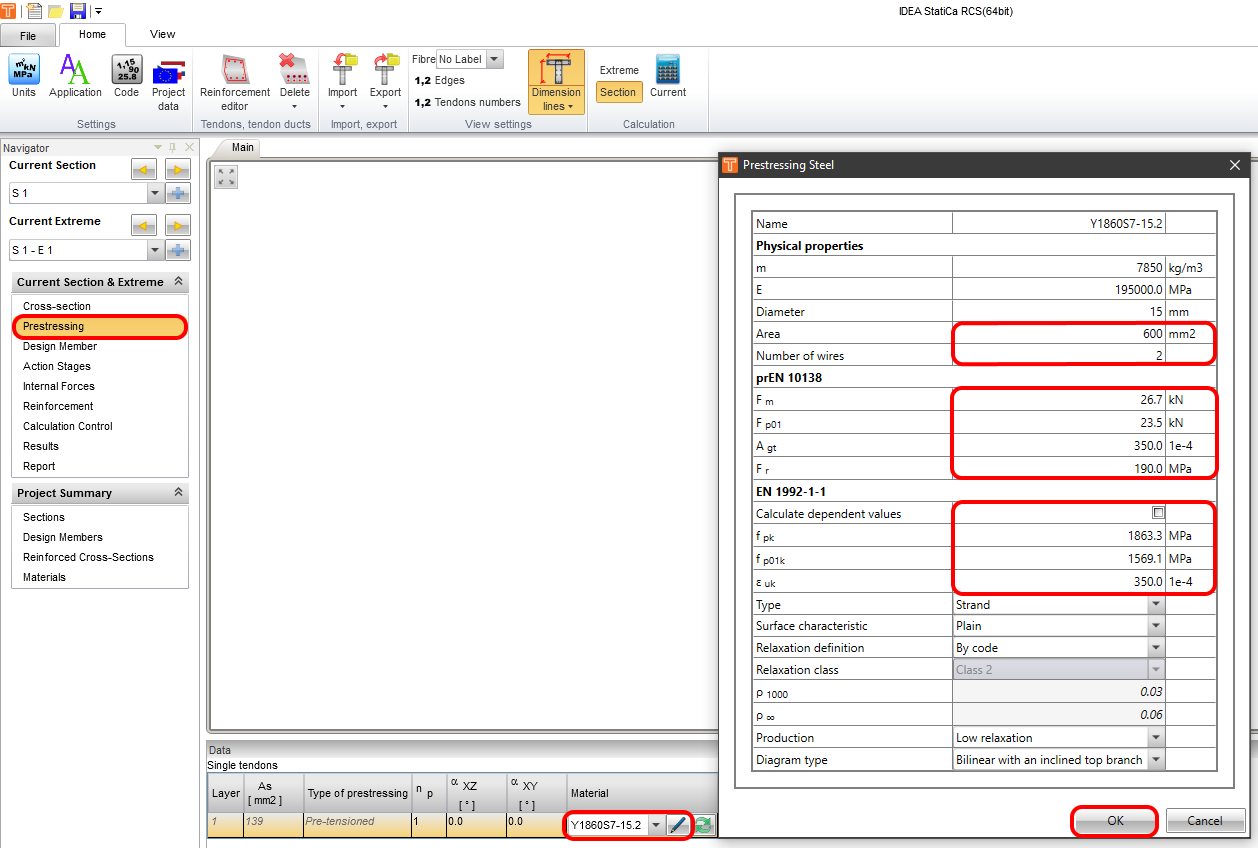

In Midas Civil, è stato progettato un tendine equivalente con un'area della sezione trasversale di 600 mm². Per ottenere la stessa area del tendine, modificare le proprietà del materiale del tendine come indicato nella tabella seguente.
5 Elemento di progetto

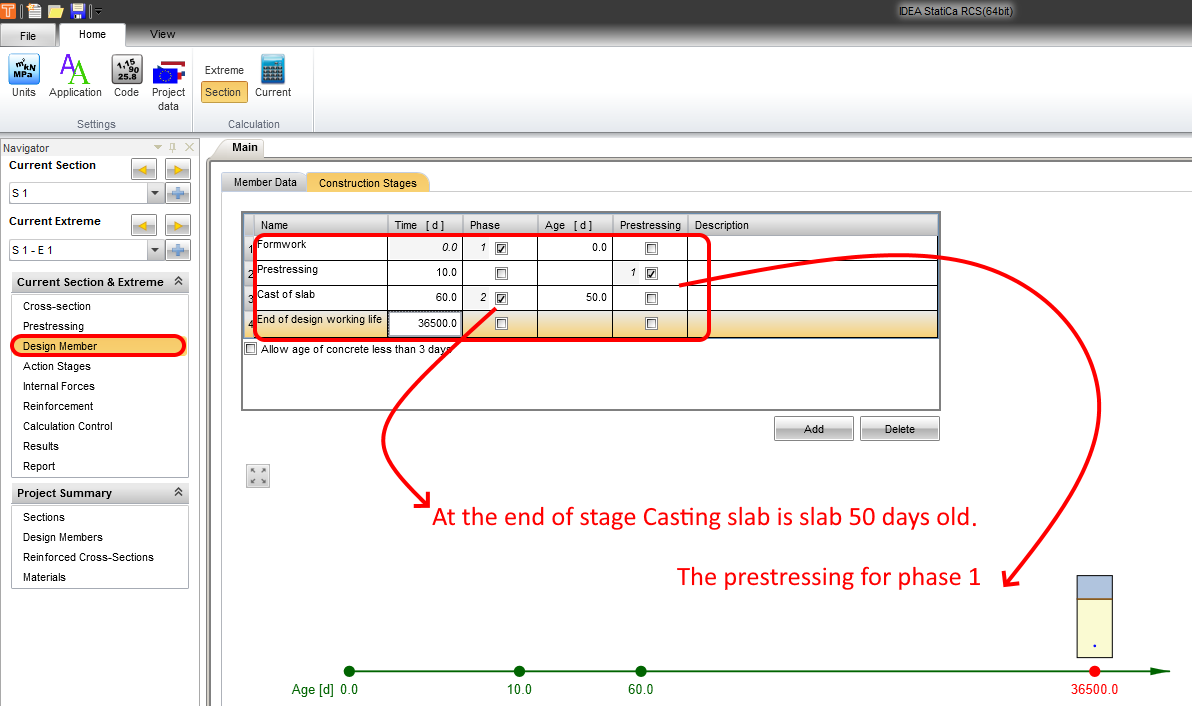

In Design Member è necessario impostare le Fasi costruttive in accordo con Midas Civil. Le fasi costruttive si allineano con il passo finale in MIDAS Civil, mentre il passo iniziale viene ignorato.
6 Fasi di azione

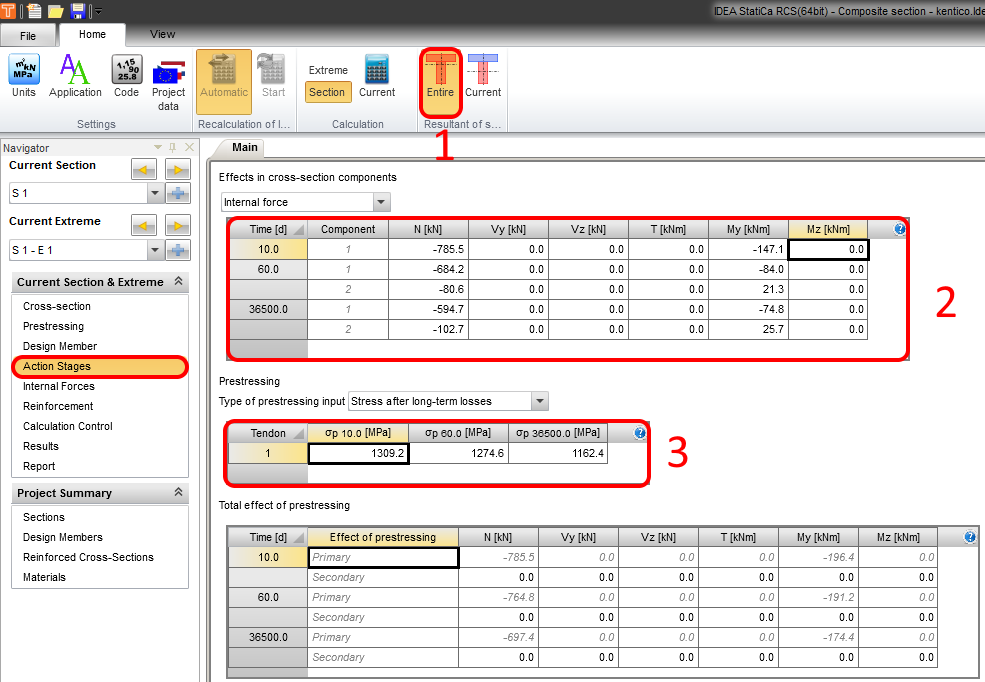

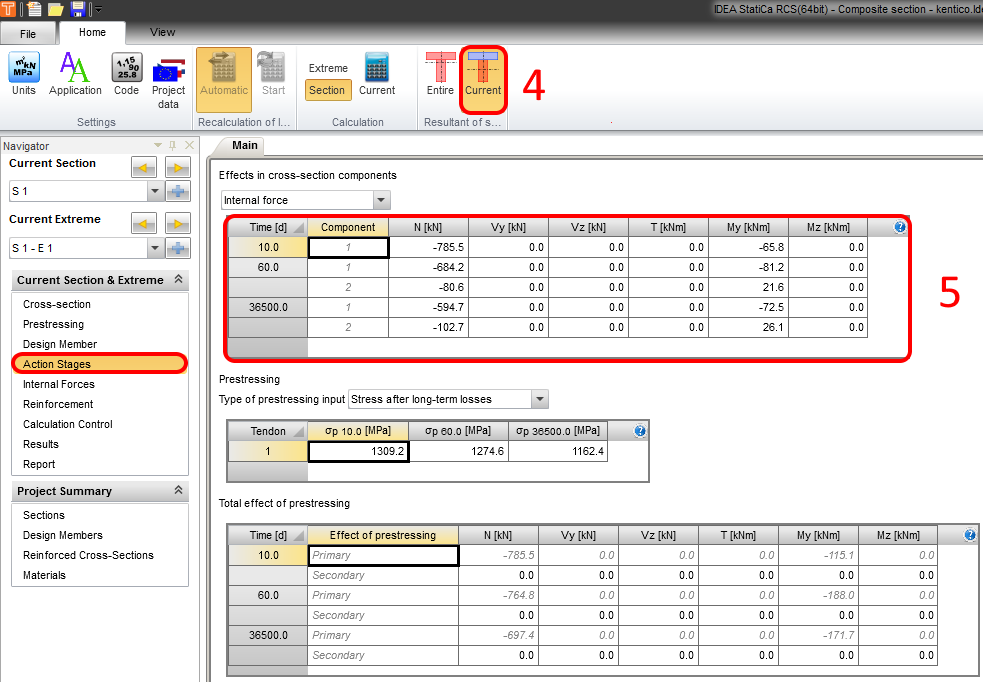

Le Fasi di azione sono le più importanti ai fini del corretto inserimento delle forze interne da software di terze parti come Midas Civil. È importante notare che le forze interne di Midas Civil sono riferite a ciascuna parte della sezione trasversale (vedere la tabella nel capitolo Midas Civil). In RCS, è possibile inserire le forze interne nell'intera sezione (Entire) o nella sezione corrente (Current) (1). Spieghiamo cosa significa ciascuna opzione.
Le forze interne ricalcolate devono essere inserite se è attivata l'opzione Entire.
1 Entire

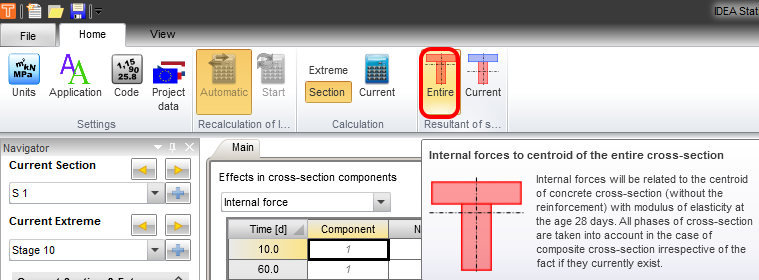

Le forze interne saranno riferite al baricentro della sezione trasversale in calcestruzzo (senza l'armatura) con il modulo di elasticità a 28 giorni. Tutte le fasi della sezione trasversale sono prese in considerazione nel caso di sezione composita, indipendentemente dal fatto che esistano attualmente.
2 Ricalcolo delle forze interne da software di terze parti

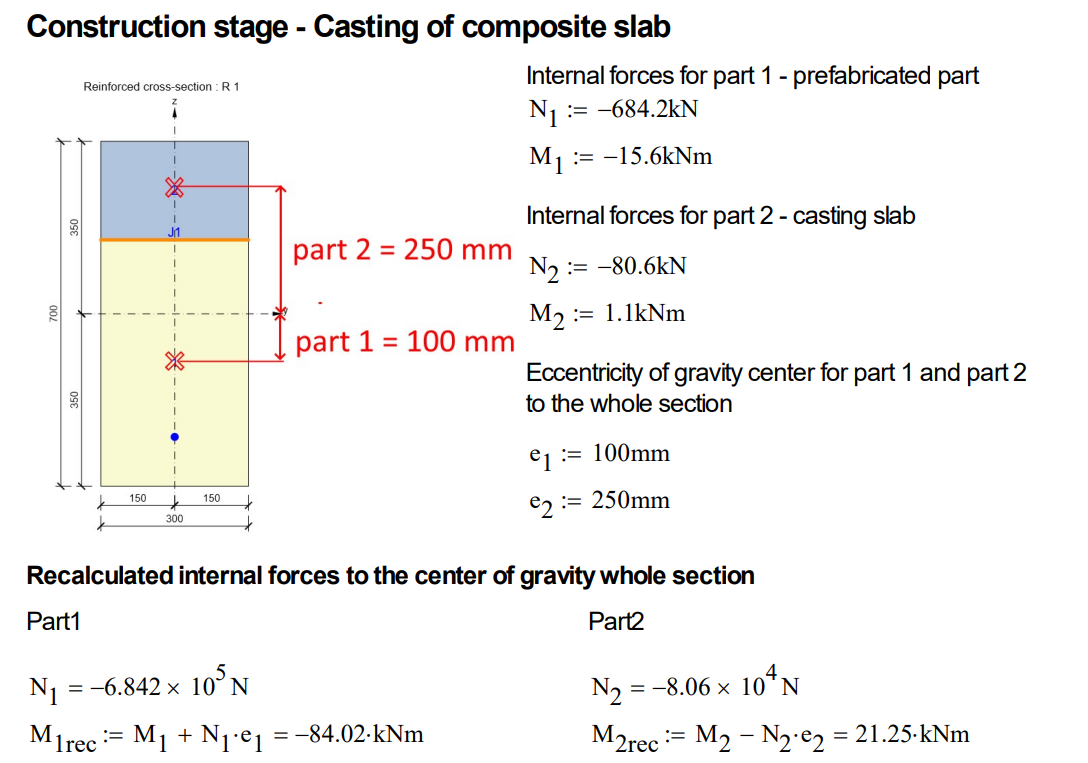

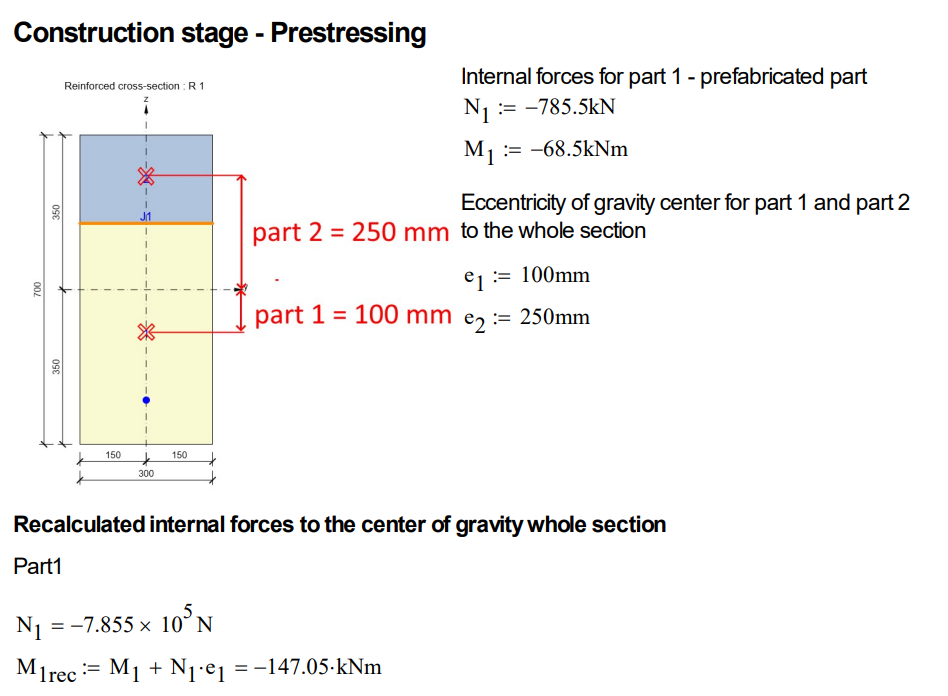

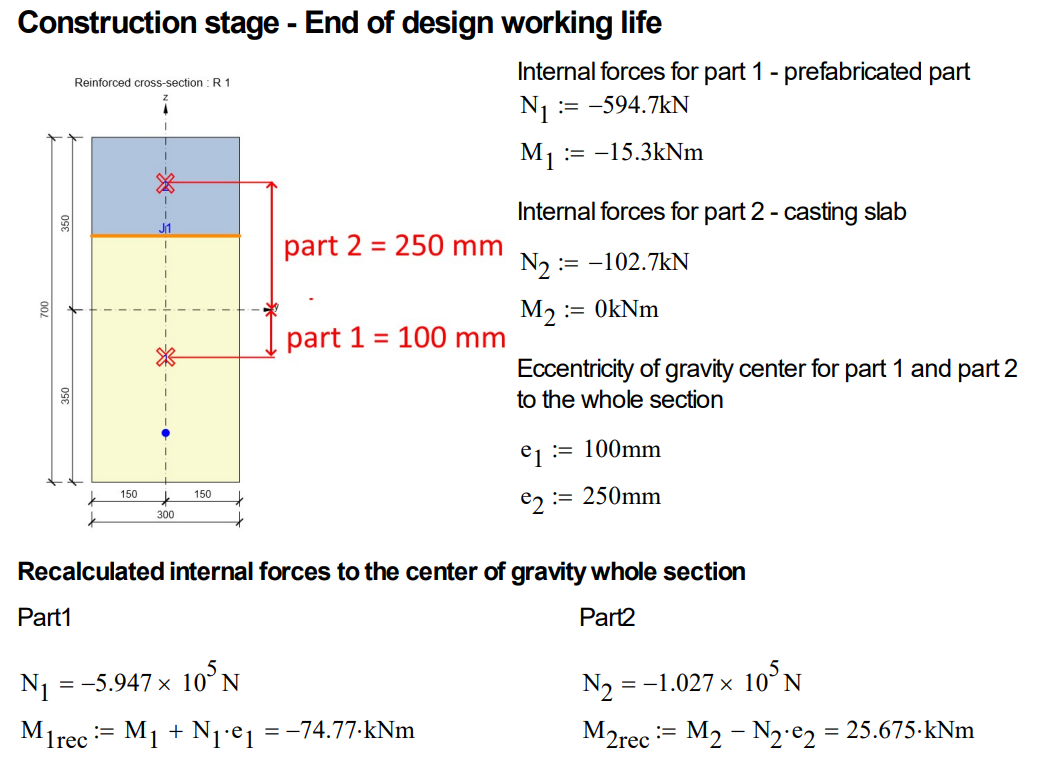

Le forze interne si riferiscono a ciascuna componente e richiedono il ricalcolo rispetto al baricentro dell'intera sezione in calcestruzzo. Di seguito è descritto in dettaglio il flusso di lavoro per tutte le fasi:
3 La tensione nel tendine ad ogni fase
Le tensioni nel tendine all'elemento 5 e al nodo 7 vengono estratte da Midas Civil e inserite nella tabella (3).
4 Current

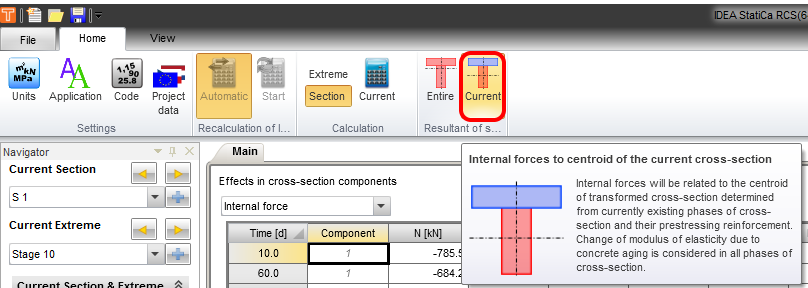

Le forze interne saranno riferite al baricentro della sezione trasversale trasformata determinata dalle fasi attualmente esistenti della sezione trasversale e dalla relativa armatura di precompressione. La variazione del modulo di elasticità dovuta all'invecchiamento del calcestruzzo è considerata in tutte le fasi della sezione trasversale.
5 Ricalcolo delle forze interne da software di terze parti
Se si inseriscono prima le forze interne nell'intera sezione (Entire) e poi si passa alla sezione corrente (Current), è possibile visualizzare il calcolo di queste forze interne rispetto alla fase corrente della sezione trasformata o della sezione con baricentro traslato a causa del tendine di precompressione. La posizione del baricentro varia anche in funzione dell'invecchiamento del calcestruzzo.
7 Sezioni

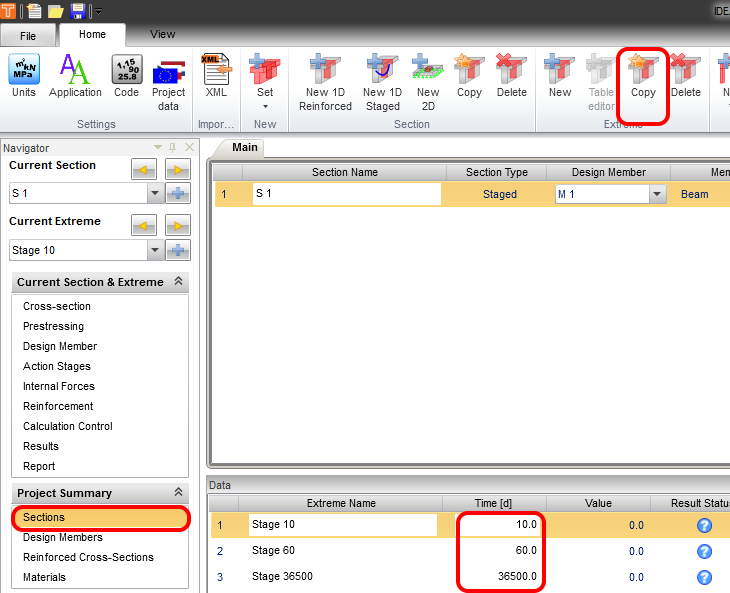

Creare le tre copie degli estremi e impostare il tempo per ogni fase costruttiva. Questa impostazione consente di inserire correttamente le forze interne dalle Fasi di azione.
8 Forze interne

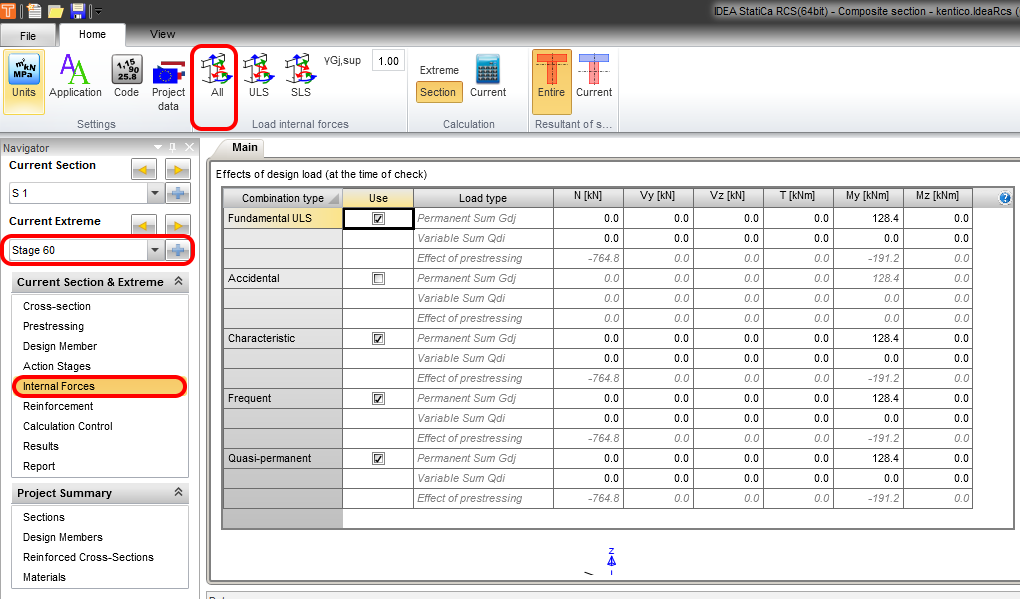

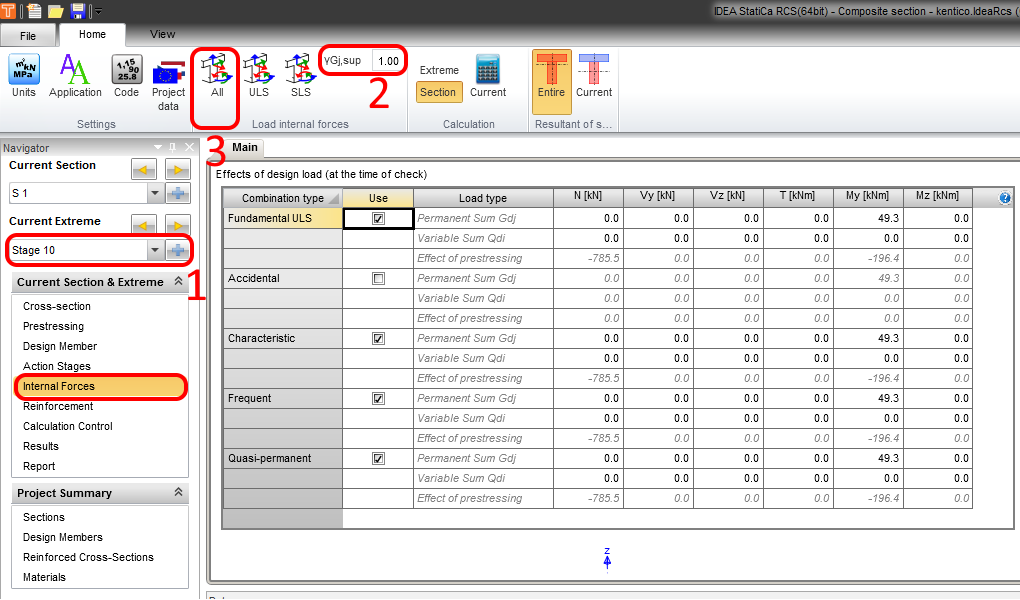

Le forze interne non verranno reinserite manualmente, ma saranno estratte dalla scheda Fasi di azione. Innanzitutto, impostare l'Estremo corrente (1), che rappresenta la fase costruttiva. In generale, per lo SLU e i carichi permanenti si considera un coefficiente parziale di 1,35, che è anche l'impostazione predefinita in IDEA StatiCa RCS. Per il nostro scopo, scegliamo un coefficiente con valore 1(2). Utilizzeremo il pulsante Tutti per estrarre le forze interne dalle Fasi di azione.
Per la fase costruttiva Getto della soletta, modificare l'Estremo corrente in Fase 60 ed eseguire gli stessi passaggi descritti sopra.

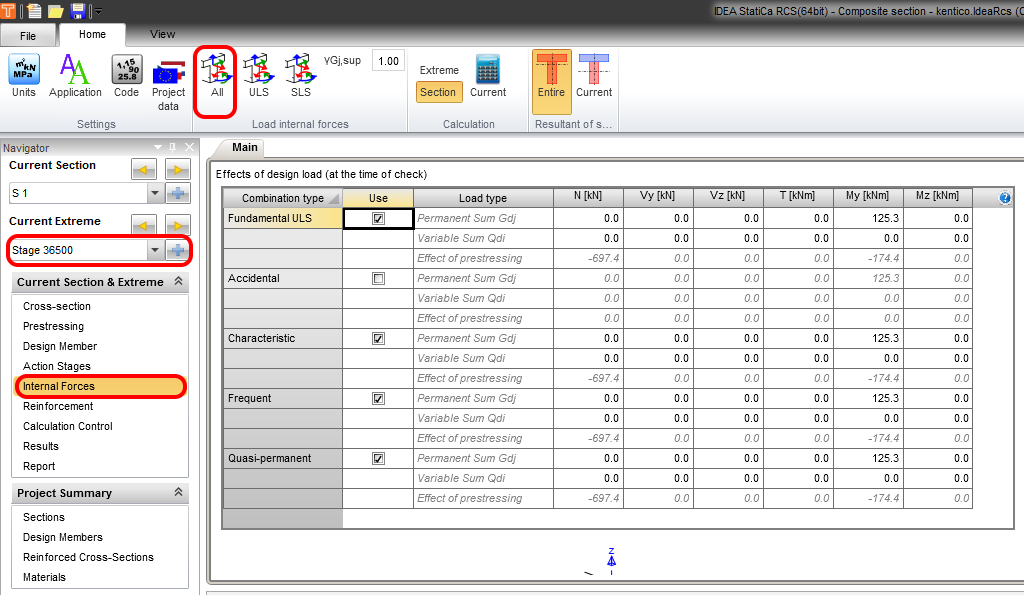

Per la fase costruttiva Fine della vita utile di progetto, modificare l'Estremo corrente in Fase 36500 ed eseguire gli stessi passaggi descritti sopra.
9 Risultati

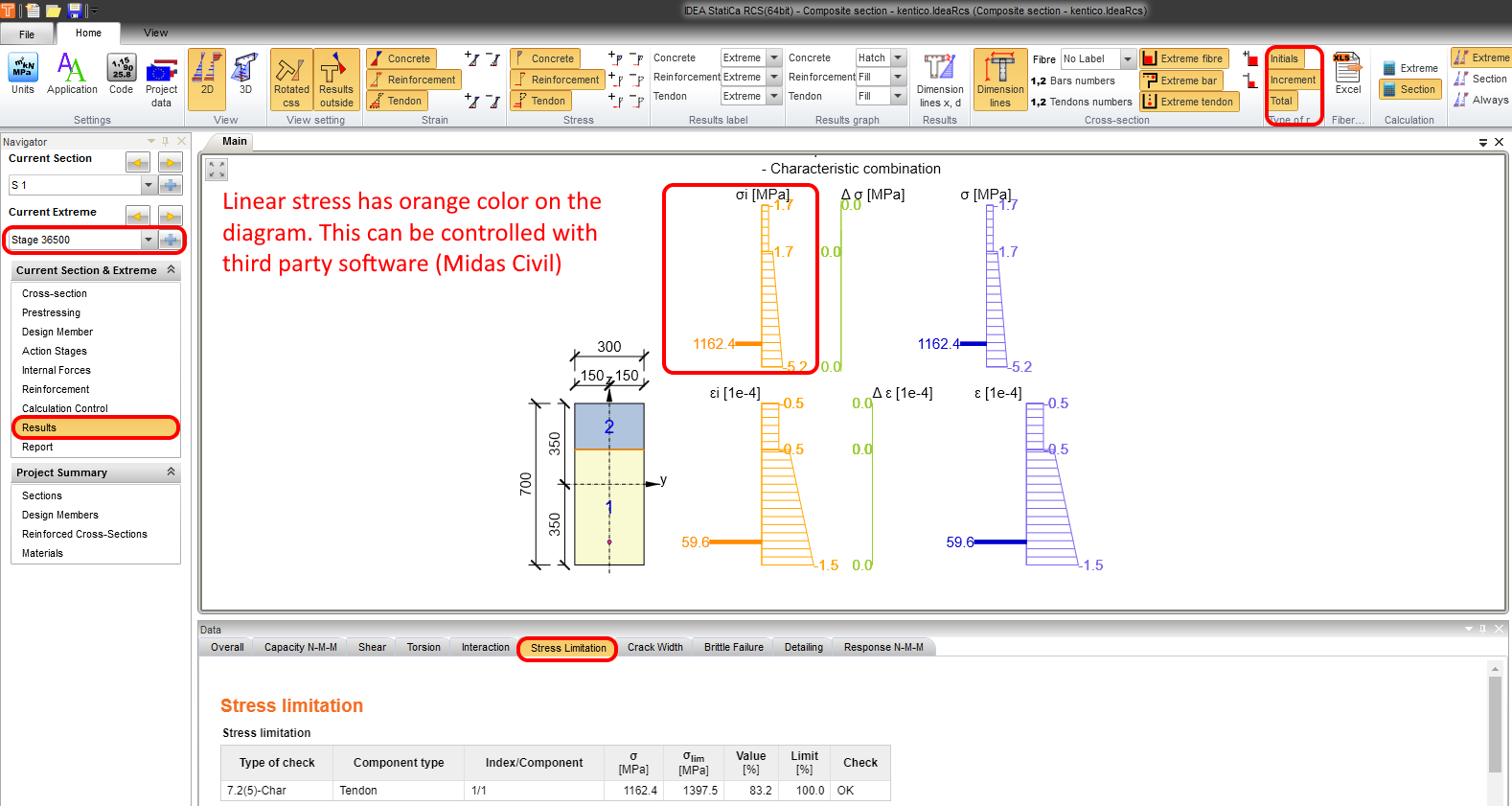

Eseguire l'analisi di tutti gli estremi spostandosi nella sezione Risultati. Per verificare che i risultati siano corretti, selezionare l'ultima fase costruttiva, la Fine della vita utile di progetto, e passare alla verifica normativa della limitazione delle tensioni. È possibile verificare se la tensione elastica lineare coincide con quella di Midas Civil.
Parte 1_inferiore = -5,2 MPa
Parte 1_superiore = -2,7 MPa
Parte 2 = -1,7 MPa

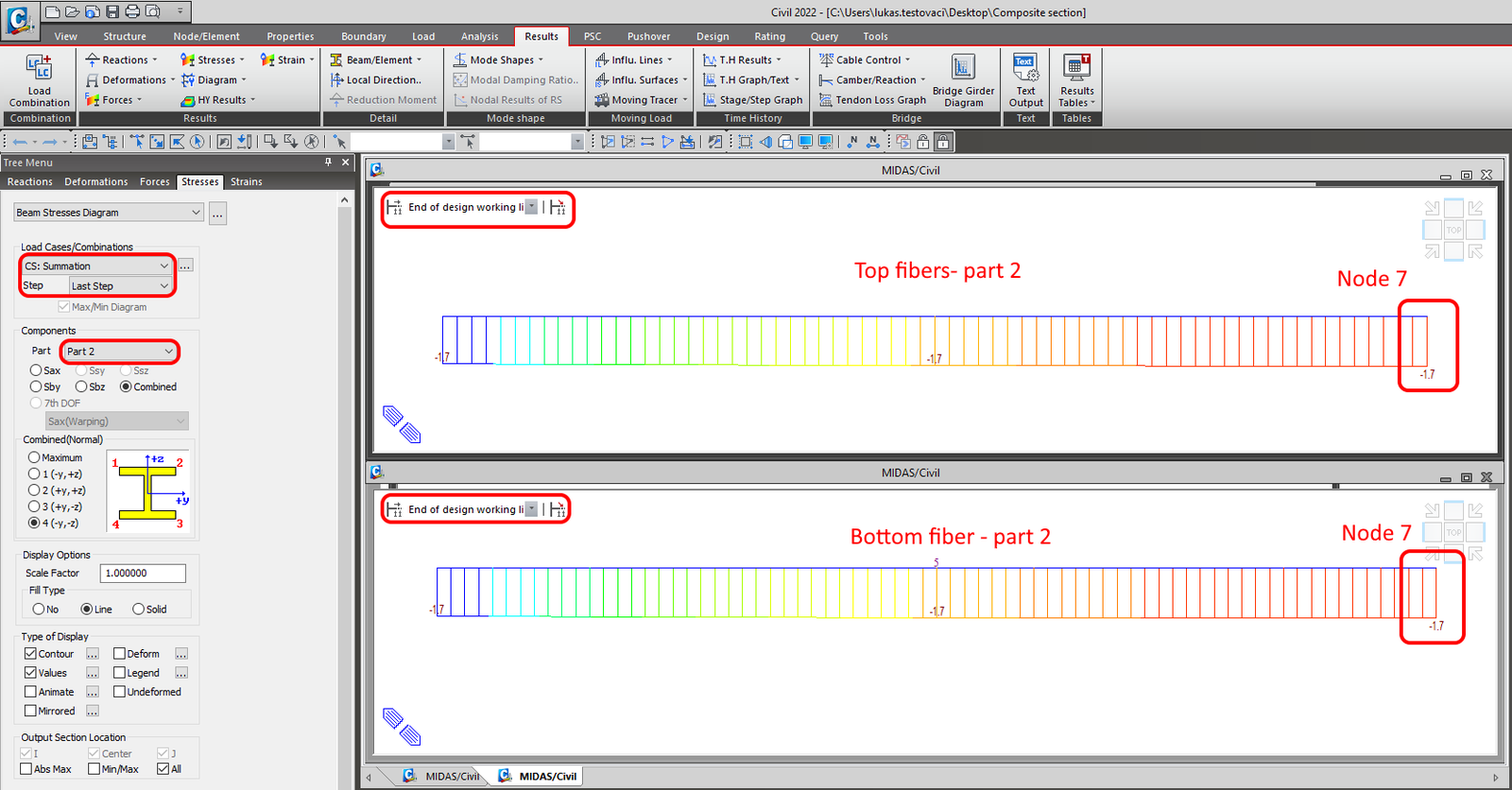

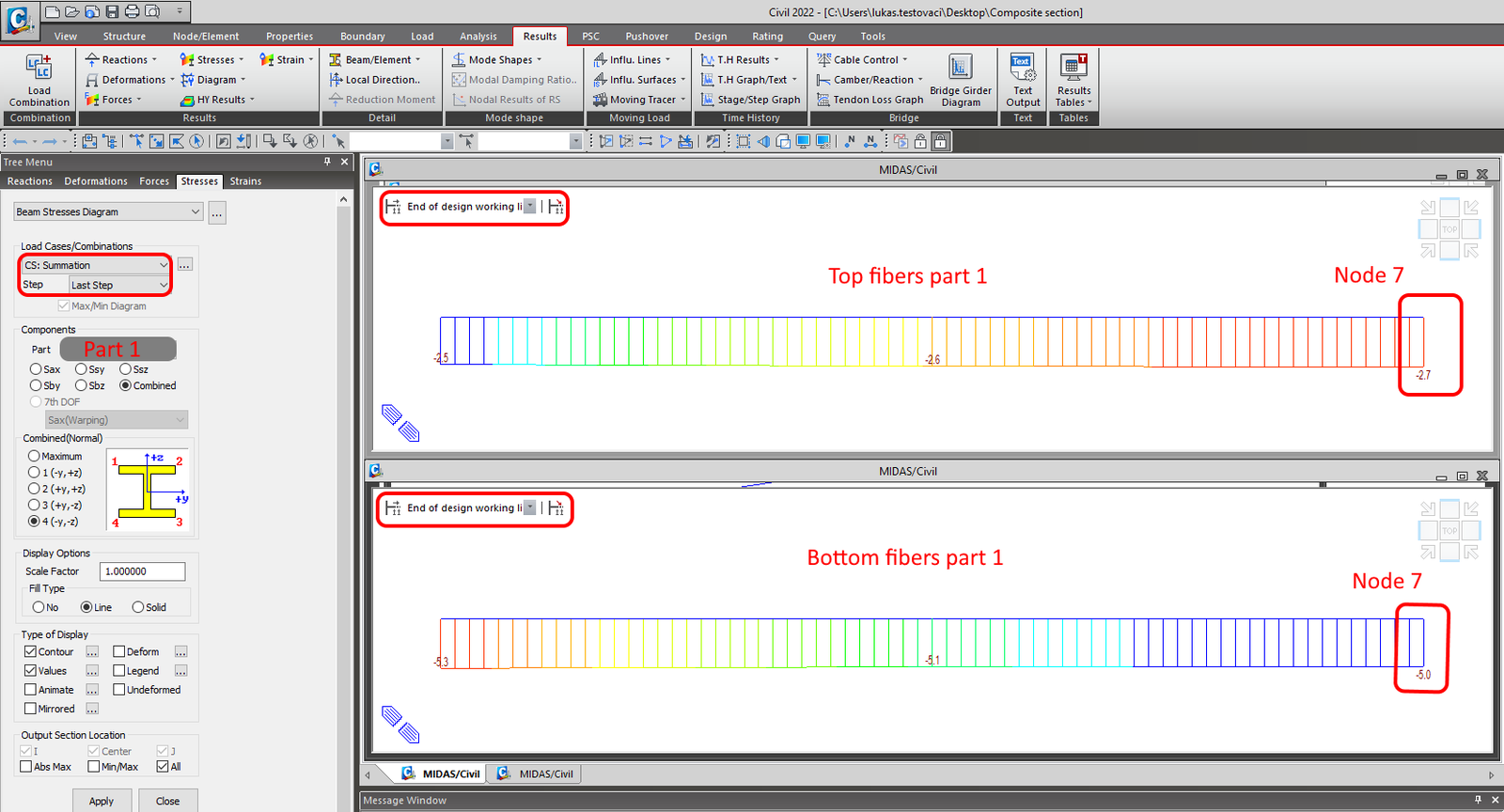

Verifichiamo il valore della tensione lineare in Midas Civil nell'elemento 5 e nel nodo 7.
10 Report

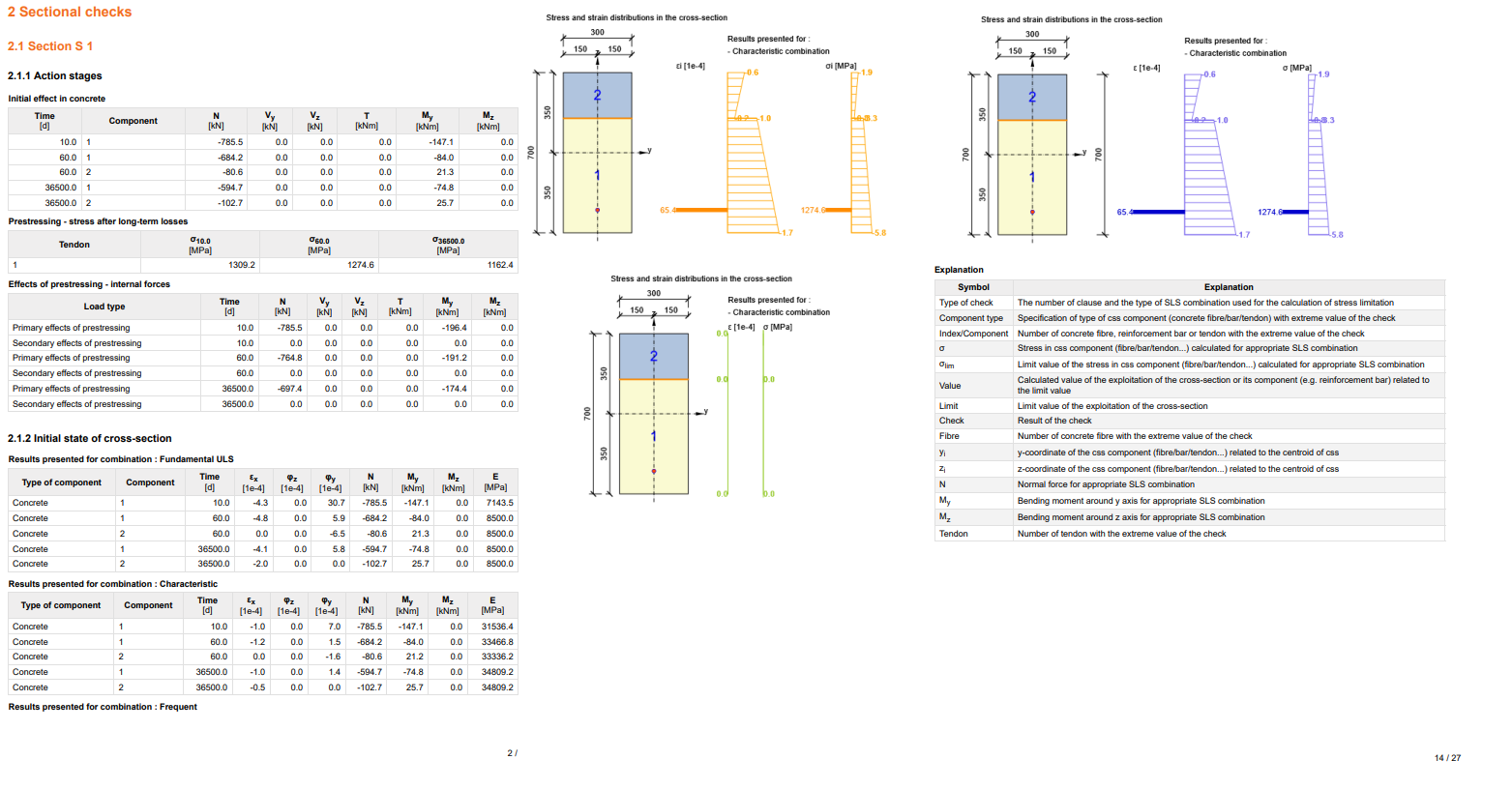

Infine, accedere all'Anteprima/Stampa del Report. IDEA StatiCa offre un report completamente personalizzabile da stampare o salvare in formato modificabile.
Hai progettato e verificato normativamente una sezione composita precompressa secondo l'Eurocode nell'applicazione RCS.
