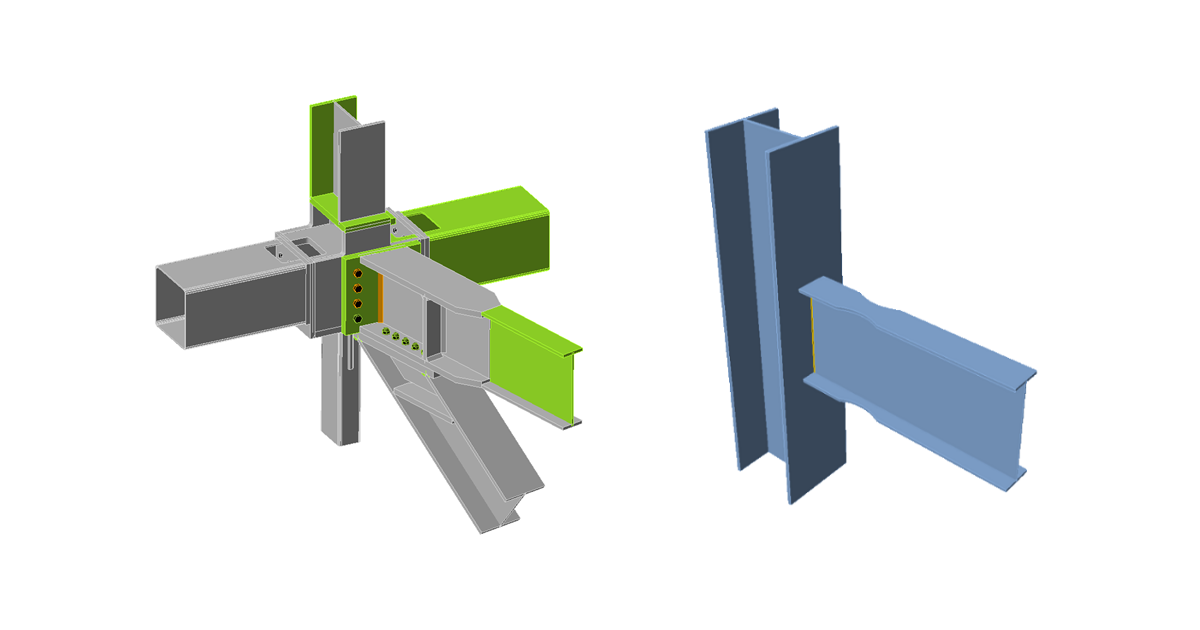

Classificazione dei giunti secondo le norme russe

I giunti sono classificati in base alla rigidezza del giunto in:

• Rigido – giunti con variazione trascurabile degli angoli originali tra gli elementi,
• Semi-rigido – giunti che si assume abbiano la capacità di fornire un grado affidabile e noto di vincolo flessionale,
• Cernierato – giunti che non sviluppano momenti flettenti.

I giunti sono classificati secondo EN 1993-1-8 – Cl. 5.2.2.

• Rigido – $\frac{S_{j,ini} L_b}{E I_b} \ge k_b$
• Semi-rigido – $0.5 < \frac{S_{j,ini} L_b}{E I_b} < k_b$
• Cernierato – $\frac{S_{j,ini} L_b}{E I_b} \le 0.5$

dove:

• S_j,ini – rigidezza iniziale del giunto; la rigidezza del giunto è assunta lineare fino a 2/3 di M_j,Rd
• L_b – lunghezza teorica dell'elemento analizzato; impostata nelle proprietà dell'elemento
• E – modulo di elasticità di Young
• I_b – momento di inerzia dell'elemento analizzato
• k_b = 8 per telai in cui il sistema di controvento riduce lo spostamento orizzontale di almeno l'80%; k_b = 25 per altri telai, a condizione che in ogni piano K_b/K_c ≥ 0.1. Il valore k_b = 25 viene utilizzato a meno che l'utente non imposti "sistema controventato" nella configurazione del codice.
• M_j,Rd – resistenza di progetto a momento del giunto
• K_b = I_b / L_b
• K_c = I_c / L_c
